Как настроить передний переключатель

Итак, благодаря этой статье вы уже умеете настраивать задний переключатель, давайте теперь разберемся с передним.

И как всегда, не нужно бояться самостоятельно настраивать свой переключатель. Едва-ли вы что-то сломаете или повредите, если не будете делать это нарочно и с избыточной силой

Принцип работы переднего переключателя аналогичен с задним, вы натягиваете трос манеткой, а трос смещает переключатель. Вы отпускаете трос манеткой, пружина возвращает переключатель.

Определяемся с типом переключателя

Но для начала необходимо определиться с типом крепления переключателя к раме. Вам поможет следующая картинка с переключателем XTR FD-M985 и FD-M985-E:

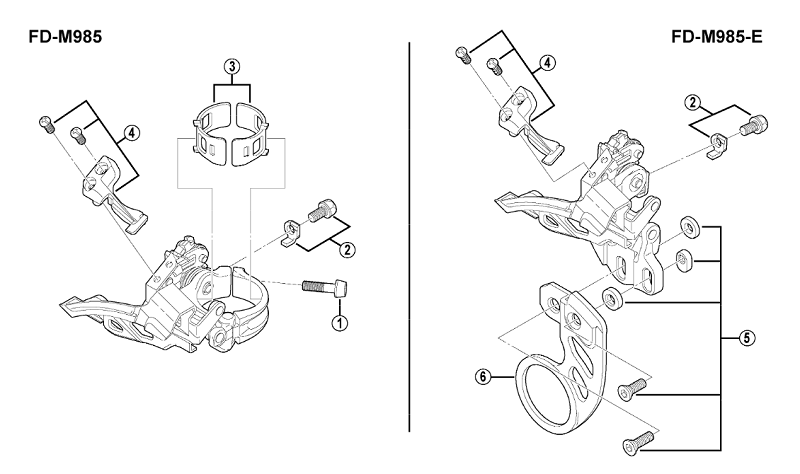

Как видите бывают 2 типа переключателей:

Первый тип крепится к подседельной трубе рамы специальным хомутом. Переключатель может вращаться вокруг трубы и двигаться вверх-вниз по ней, что требует дополнительной точности при установке.

Второй тип крепится к раме. Такой переключатель немного двигается вверх-вниз, что позволяет точно отрегулировать высоту. И он всегда находится в плоскости звёзд, что позволяет избежать лишней мороки с настройкой.

Если на вашей раме нет крепления для такого переключателя, то вы можете приобрести специальный переходник (фигура 6 на фото), который в свою очередь зажимается между кареткой и кареточным стаканом велосипеда. Не забудьте выставить такой переходник параллельно подседельной трубе рамы.

Сегодня рассмотрим первый тип переключателя, так как он самый требовательный в настройке. Второй тип настраивается так же, за исключением выставления переключателя в одну плоскость со звёздами.

Настройка

Шаг 1: Переключитесь на саму большую звезду сзади и самую маленькую звезду спереди.

Шаг 2: Полностью вкрутите болт регулировки преднатяга троса на манетке.

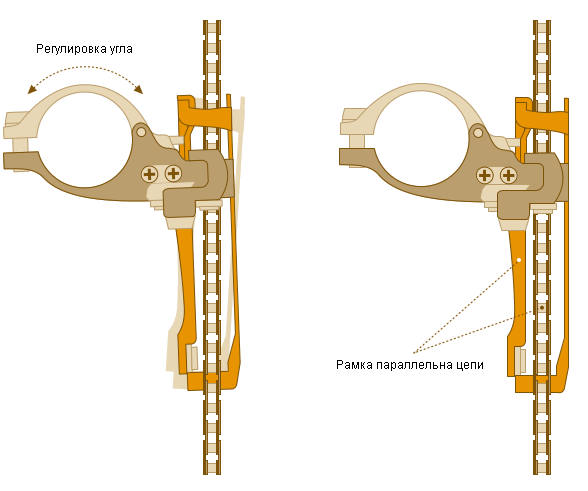

Шаг 3: Ослабьте болт хомута переключателя, чтобы он мог свободно вращаться вокруг подседельной трубы рамы. Отрегулируйте угол переключателя так, чтобы его рамки были параллельны маленькой звезде шатунов.

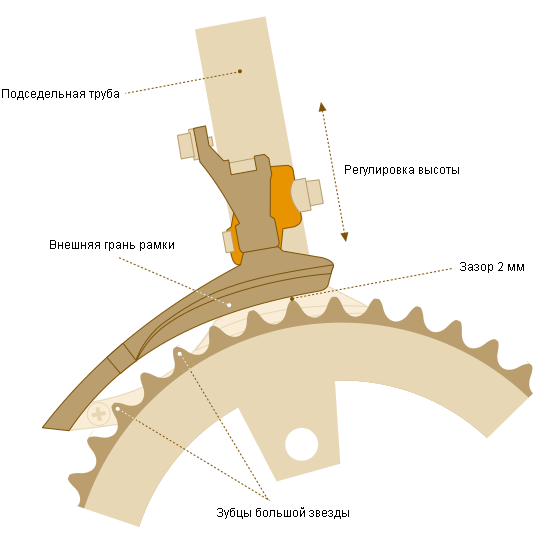

Шаг 4: Теперь отрегулируйте высоту переключателя. Переключите передачу на самую большую переднюю звезду (если вам не удается переключить т.к. переключатель упирается и не хочет идти выше, то см. Шаг 8). Разные производители рекомендуют высоту от 1 до 3 миллиметров между вершиной зуба большой звезды и гранью внешней рамки. Если не хотите париться с измерениями, то можно выставить зазор с помощью обычной монеты. Вставьте монету так, чтобы она была зажата между большой звездой и гранью внешней рамки. Закрутите болт хомута переключателя.

Шаг 5: Вернитесь обратно на самую маленькую звезду спереди и самую большую сзади. Ослабьте болт, который фиксирует трос переключателя. С помощью отвертки и болта «L» выставьте минимальный зазор между внутренней гранью рамки и цепью. Вращая болт по часовой стрелке, вы уменьшаете зазор, вращая против увеличиваете.

Шаг 6: Сделайте 1 оборот болта регулировки преднатяга троса на манетке.

Шаг 7: Слегка натяните сам трос и зафиксируйте его болтом. При этом переключатель не должен сместиться в сторону большей звезды.

Шаг 8: Переключите передачу на самую большую звезду спереди и на самую маленькую сзади. Если вам не удается переключить т.к. переключатель упирается и не хочет идти выше, то воспользуйтесь болтом с маркировкой «H» и выкручивайте его пока цепь не перескочит на большую звезду.

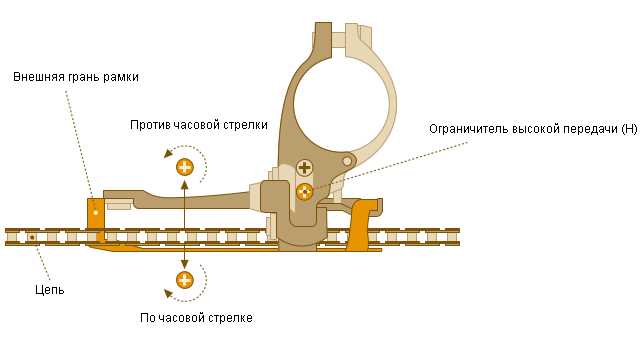

Шаг 9: Выставьте минимальный зазор между внешней гранью рамки и цепью так, чтобы цепь практически касалась внешней рамки, но не задевала её. Вращая болт «H» по часовой стрелке, вы уменьшаете зазор, вращая против увеличиваете.

Шаг 10: Вращайте педали попутно переключая скорости на передних звёздах с помощью манетки вверх-вниз. Если цепь плохо сходит с большой звезды на маленькую, то ослабьте трос, вращая болт регулировки преднатяга троса на манетке из Шага 2 по часовой стрелке. Если цепь плохо закидывает на большую звезду, то стоит натянуть трос вращая болт регулировки преднатяга против часовой стрелки. Добейтесь оптимальной работы. Profit!

Производителями допускается небольшое подтирание рамок переключателя в крайних положениях при сильных перекосах цепи. Это положения, когда цепь находится на маленькой звезде впереди и маленькой звезде сзади или большой звезде спереди и большой сзади. Но лучше попробовать избежать подтираний точной настройкой.

Итог

Регулировка переднего переключателя не такая сложная задача, пользуясь рекомендациями в статье вы сможете отрегулировать переключатель самостоятельно.

Источник

Что делать, если не переключается скорость на велосипеде?

Длительная эксплуатация велосипеда приводит к изнашиванию отдельных узлов. Многие можно отремонтировать и продолжать наслаждаться ездой на природе.

Что делать, если не переключаются скорости на велосипеде?

Покупать новый вел не вариант, разбираемся в причинах самостоятельно. Вооружаемся инструментом и ремонтируем стального друга.

Работа трансмиссии

Интенсивная эксплуатация

отражается на состоянии цепи и других узлах трансмиссии. Первые нарушения спортсмен может заметить, когда катается по трассе, где требуется менять скорость езды. Что делать, если набрал скорость, а она не переключается.

Во время переключения скоростей происходит следующее: начинается прокручивание на педалях вперед после выбора требуемой передачи.

Спортсмен нажимает на манетку

или ручку передач на руле, скорость устанавливается не моментально, слышны щелчки, в этот момент цепь крутится натяжно и это первый повод обратить внимание на неполадки.

Но когда скорости совсем перестали переключаться, то тут может быть несколько причин:

Грязную цепь можно промыть, смазать маслом, а с заменой тросиков или рычага придется немного повозится.

Этапы ремонтных работ трансмиссии

Профилактический ремонт включает в себя настройку переднего и заднего переключателя, проверку состояния всех узлов, тросов, цепи, кассеты.

Внимательно осмотрите все детали, многие разрушения видно сразу. Трос прохудился и скоро порвется, то его лучше заменить на новый и не ждать, когда он придет совсем в негодность.

Запчасти можно купить в специализированном или спортивном магазине, где продают велосипеды. Приступайте к ремонту:

Внимательно надо проверить кассеты и ролики, если детали стерлись, то это может стать причиной плохого переключения скоростей. Их тоже необходимо заменить.

Замена и техосмотр цепи

Каждые 100 км рекомендуется менять цепь. За это время велосипедная цепь изнашивается, стирается, а может полностью разрушиться. Отправляясь в путешествие можно взять запасную цепь, а дома всегда иметь 2-3.

Если цепь провисает, можно убрать несколько звеньев. Это ненадолго спасает велосипедиста, но желательно в ближайшее время поменять цепь на качественную.

Для демонтажа цепи есть специальный инструмент — выжимка, с его помощью можно снять цепь быстро и практично, не повредив другие элементы велосипеда.

Новую необходимо смазать перед эксплуатацией, иначе далеко уехать не получится.

Задний переключатель

Заменить его можно самостоятельно или обратиться в мастерскую. Настройка передач возможна только смены петуха.

И когда с ним все в порядке переходите к настройке механизма сзади:

Переключайте скорости и если все работает хорошо, все выполнено правильно.

Настройка переднего переключателя

Что делать, если не переключается скорость на велосипеде спереди. Рулевой тормоз наиболее чувствителен. Неправильная настройка может привести к травмам и повреждением велосипеда. Неправильная регулировка может привести к тому, что цепь слетит или порвется.

Приступаем к профилактическому осмотру, а если требуется то и к замене деталей:

Процесс максимально простой и понятный. Если столкнулись с проблемой: не переключается скорость на велосипеде что делать, не паникуйте, а отправляйтесь в магазин за комплектующими и принимайтесь реставрировать железного коня.

Источник

Как настроить и отрегулировать передний переключатель скоростей велосипеда

Рано или поздно каждому велосипедисту приходится производить регулировку и настройку переднего переключателя скоростей велосипеда. И чем дешевле перекидка, тем чаще. Это происходит по многим причинам. Например, растягивается трос, или же вы решили произвести настройку после замены переключателя. Сути это не меняет. Для этой операции требуется выполнить примерно одни и те же действия. Поэтому мы решили подробно рассказать о том, как настроить и отрегулировать передний переключатель скоростей велосипеда на примере картинок и видео, и что необходимо сделать перед выполнением данной процедуры.

Конструкция и принцип действия передней перекидки

Конструкция переднего переключателя очень проста. Все его компоненты, а также их назначение мы рассмотрим ниже.

Принцип действия основывается на простом сталкивании цепи на нужную звезду. При переключении передачи с большей (по диаметру) звезды на меньшую происходит ослабление натяжения троса, и пружина переключателя тянет параллелограмм с направляющей рамкой на определенное расстояние в сторону рамы. Внешняя сторона рамки давит на цепь, заставляя ее соскакивать на меньшую звездочку. При переключении с меньшей звезды на большую, происходит обратный процесс. Трос переключателя натягивается, и двигает параллелограмм и направляющую рамку в сторону от рамы. Внутренняя часть рамки давит на цепь, и благодаря особенной форме самой рамки, а также специальным зацепам на звездочках передней системы происходит зацепление цепи и перекидывание ее на большую звезду.

В данной конструкции предусмотрены ограничительные болты ( L и H ), в которые упирается параллелограмм при достижении крайних положений. Если настройка ограничителей переднего переключателя будет выполнена не верно, то произойдет соскакивание цепи на каретку или шатун.

Что необходимо сделать перед настройкой переднего переключателя

Регулировка и настройка переднего переключателя скоростей велосипеда

После того как вы произвели все подготовительные мероприятия можно приступать к регулировке и настройке. Если вы устанавливаете новый переключатель или снимали его в процессе чистки, то перед настройкой следует произвести его позиционирование относительно передних звезд, а затем приступать к настройке.

Правильная установка переднего переключателя

Правильное положение переднего переключателя считается таким, чтобы продольная ось его направляющей рамки была параллельна передним звездам, а расстояние от низа ее внешней части до самой большой звезды — не более 2 мм. Чтобы проще было выставить правильное положение перекидки, желательно снять цепь.

Выставляем расстояние от низа внешней части рамки до самой большой звезды путем перемещения перекидки по вертикальной трубе рамы велосипеда. Отгибаем параллелограмм переключателя от рамы в сторону самой большой звезды, и, выравнивая рамку и большую звезду относительно друг друга, пытаемся добиться минимального расстояния (не более 2 мм) при котором ее внешняя часть не задевает зубья. Для упрощения данной процедуры можете вставить какой-нибудь предмет между рамкой и параллелограммом.

Если вы купили новый переключатель скоростей от Шимано, то данную процедуру упрощает тот факт, что на рамке перекидки есть пластиковая наклейка с метками, которая указывает, на каком уровне она должна быть установлена относительно большой звезды системы.

После того как мы определили высоту, на которой будет фиксироваться хомут переключателя, делаем пометку маркером и немного подтягиваем фиксирующий болт хомута.

Для регулировки положения оси рамки относительно системы звезд, ослабляем болт хомута (при этом тросик должен быть откинут) и, вращая переключатель, настраиваем его таким образом, чтобы рамка была параллельна передним звездочкам. Из-за сложной геометрии последней, на глаз это определить достаточно сложно. Можете ориентироваться по параллелограмму (если это позволяет конструкция). Для упрощения данной операции на рамку переключателя можно наклеить линейку (на двухсторонний скотч) или другой предмет, который упростит позиционирование перекидки.

После этого немного подтягиваем болт хомута и повторно проверяем расстояние от нижнего края рамки до самой большой звезды системы, и параллельность продольной оси относительно передних звезд.

Если все нормально, то полностью затягиваем болт хомута.

На этом регулировка положения переднего переключателя скоростей завершена. Теперь можно одевать цепь и приступать к настройке.

Настройка переключателя скоростей

Для того чтобы не держать велосипед на весу во время настройки попробуйте его подвесить за седло, тем самым приподняв заднее колесо. Так же для этого можно использовать гладильную доску. Ложем велосипед верхней трубой рамы на плиту гладильной доски, продев ее в треугольник.

Настройка переднего переключателя производится достаточно просто. Мы распишем ее по пунктам для большей наглядности.

Если вам что-то стало не понятно по вопросу как настроить передний переключатель скоростей, то советуем вам посмотреть видео по данной теме.

Почему не получается настроить передний переключатель скоростей

Если у вас несколько раз не получилось четко настроить передний переключатель велосипеда, то, скорее всего, у вас одна из ниже перечисленных проблем.

Заключение

Источник

Не переключаются скорости на велосипеде: алгоритм устранения проблемы

Детали велосипед полежат регулярному техническому обслуживанию. При катании на байке особенно большая нагрузка ложится на его трансмиссию.

Иногда случается так, что при износе некоторых элементов, передачи работают неточно.

В статье мы поговорим о том, что необходимо делать, если не переключаются скорости на велосипеде.

Особенности работы трансмиссии

Интенсивное катание не может не отразиться на состоянии цепи и других деталей трансмиссии. При переключении скоростей важным условием является прокручивание педалей вперед после выбора необходимой передачи. Если после нажатия на манетку или ручку передач, скорость устанавливается не сразу, слышен стрекот или щелчки, цепь проскальзывает или крутится тяжело, это говорит о том, что настало время произвести настройку элементов.

Причины неисправной работы. Есть несколько причин, по которым трансмиссия может неправильно:

Не переключаются скорости на велосипеде: алгоритм устранения проблемы

Алгоритм ремонта

Ремонт и обслуживание включают в себя настройку обоих видов переключателей (переднего и заднего), проверку целостности цепи, кассеты, тросов, роликов. Также проверяется длина цепи и уровень ее натяжения.

Часто изнашивается сам тросик. Также элемент может загрязниться. Тогда необходимо смазать его средством WD-40, продающимся в любых велосипедных или хозяйственных магазинах. Им же можно обработать рубашки.

Если вы видите, что трос в скором времени порвется, необходимо заменить элемент на новый. Трос покупается в любом велосипедном магазине или спортивном супермаркете.

Алгоритм замены троса

Оцените и само состояние рубашек. Если они износились, замените их вместе с тросом.

Если вы заметили, что кассетные зубцы или зубцы роликов перекидки потеряли свою первоначальную геометрию и стерлись, замените и их. Истертые кассетные звезды или неисправные ролики способны существенно ухудшать работу переключателей.

Замена и обслуживание цепи

Производители велосипедного оборудования рекомендуют менять цепь каждые 100 километров.

Не спешите сразу бежать в магазин по достижении этой отметки, но как минимум проверьте состояние цепи и произведите техническое обслуживание. Помните, что изношенная цепь гарантированно повредит и прилежащие к ней элементы.

Определить состояние цепи и звезд можно визуально. Если цепь излишне провисает, можно попробовать удалить лишние звенья: это может временно решить проблему, но еще лучше сразу заменить ее на новую.

Если вы обнаружили, что цепь находится в исправном состоянии, просто снимите ее для чистки и смазки. Демонтаж цепи производится специальным инструментом — выжимкой. Она поможет легко и нетравматично удалить элемент из звена и разомкнет цепь. Снятую цепь необходимо промыть с помощью специальных средств, просушить и смазать. Излишки смазки снимаются ветошью или бумажными салфетками.

Настройка заднего переключателя

Для оценки исправности заднего переключателя необходимо оценить состояние петуха: убедитесь, что он ровный. Если же элемент все же погнут, лучше не пытаться выпрямить его самостоятельно: обратитесь к механику. Также возможно просто заменить деталь на новую. Стоимость нового элемента составляет от 300 до 900 рублей.

Не пытайтесь произвести настройку заднего переключателя с погнутым петухом. Затея в любом случае не удастся, а игнорирование проблемы лишь усугубит положение и приведет к последующему дополнительному ремонту.

В продаже можно найти так намываемую защиту петуха, монтирующуюся на раму велосипеда. Специалисты советуют всячески избегать такой покупки. Петух байка является расходником: его замена предусмотрена конструкцией велосипеда. При случайном ударе по защите, может повредиться сама рама. Менять или ремонтировать ее, согласитесь, сложнее и дороже.

После того, как мы разобрались с состоянием петуха, можно переходить к самой настройке.

Алгоритм работы здесь следующий:

Настройка переключателей всегда начинается с регулировки заднего механизма. Только после этого переходим к работе над системой.

Настройка передней перекидки

Необходимо знать, что плохо произведенная настройка может привести к повреждению цепи при переключении скоростей на дороге. Элемент может слететь со звезд ли даже порваться.

Советы по эксплуатации трансмиссии

Выбирайте при катании скорости, в которых отсутствует сильный перекос цепи. Избегайте крайне противоположных положений. Не ставьте одновременно звезды 1/8, 1/10 или 3/1 (первым числом обозначается передача системы, вторым — заднего колеса). Стремитесь к ровному положению цепи.

Хотя бы раз в сезон производите регулировку переключателей. Снимайте и смазывайте цепь, проверяйте уровень ее натяжения.

Итоги

Выполнение простых правил позволит вам избежать проблем в эксплуатации велосипеда. Производите своевременную регулировку, проверку исправности и замену элементов трансмиссии, не перегружайте цепь выбором неподходящих передач. Приобретите выжимку для цепи и всегда держите наготове материалы для смазки и чистки элемента.

Источник

Почему на велосипеде не переключаются скорости, как исправить поломку

Езда на велосипеде часто обременяется всевозможными проблемами, поэтому постоянное техническое обслуживание просто необходимо. Тем не менее определенные сложности все же иногда возникают. Если что-то не так с компонентами трансмиссии, то транспорт в большинстве случаев дает сбой. В частности, водители иногда жалуются, что у них не переключаются скорости на велосипеде: такого рода поломка может быть связана с различными причинами. Впрочем, она легко поправима, если правильно перенастроить переключатель или заменить изношенные детали.

Типы переключателей

Велосипедные переключатели скоростей могут отличаться строением и механизмом действия. Различают системы трех типов:

Механизм внутреннего переключения — это нестандартный вариант. В отличие от внешнего устройства, в нем отсутствуют кассеты со звездочками и зубьями, а также навесные переключатели. На таких велосипедах все иначе. У него всего одна звездочка, расположенная впереди, цепь и еще одна сзади. Сам механизм располагается внутри задней втулки. Благодаря такому строению он устойчив к неблагоприятным условиям (в том числе, к непогоде), долговечен и надежен. Более того, с ним легко управляться: для переключения скоростей не нужно вращать педали, а тормоз и вовсе может быть встроен.

Механизмы внешнего переключения — более привычное решение. Они могут располагаться впереди или сзади. У переднего велосипедного переключателя скоростей цепь перебрасывается с одной звезды на другую по такому принципу: она проходит через раму, которая может перемещаться благодаря параллелограммному механизму. При переключении рамка сдвигается и занимает положение над требуемой звездочкой, а под ее воздействием на аналогичную позицию перескакивает и цепочка.

Задние переключатели скоростей, на первый взгляд, работают аналогичным образом. Однако при их использовании задействуется большее количество звездочек. Для передних трансмиссий хватает до 3-х — задние же могут работать с кассетами до 9 звезд.

Разные виды переключателей скоростей имеют свои достоинства и недостатки:

Причины поломок

Если на велосипеде не переключаются скорости, необходимо выяснить причину неисправности. Такого рода проблема может быть связана с различными факторами:

Чтобы избежать поломки, важно проводить своевременное техническое обслуживание велосипеда. Любые изменения в его работе могут сигнализировать о возможных проблемах. Это необязательно свидетельствует о дефектах или износе. Механизм переключения передач может работать некорректно из-за банальных ошибок новичков — неправильной настройки трансмиссии или несвоевременной чистки деталей.

Чтобы не сломался переключатель скорости на велосипеде, важно также уметь корректно им пользоваться. Во-первых, менять скоростной режим можно только во время езды — если педали не вращаются, то попытка сдвинуть цепь может привести к поломке всей конструкции. Во-вторых, делать это нужно только при движении по ровной поверхности и не в гору. Если впереди подъем, необходимо сменить скорость заранее. В-третьих, для плавного переключения следует ослабить нагрузку на педаль (особенно если на велосипеде передний переключатель скоростей).

Скоростной режим необходимо сменять последовательно один за другим — не перескакивая сразу через несколько.

Правильная настройка

В первую очередь необходимо убедиться, что все детали целые и недеформированные. Если это не так, комплектующие для велосипеда нужно заменить и только после этого переходить к настройке скоростей. В частности, требуется проверить на пригодность:

Из инструментов понадобится только ключ для затяжки резьбовых соединений, которым можно закручивать болты. При замене троса также могут пригодиться плоскогубцы, которые помогут «откусить» его лишнюю часть. Дальнейшая последовательность действий зависит от типа переключателя.

Если нужно настроить задний переключатель, то инструкция будет следующая:

Чтобы переключатель на заднем колесе работал исправно, важно чтобы трос не был перетянут. Если переход с одной скорости на другую вызывает сложности, следует воспользоваться барашком манетки. Он позволит изменить натяжение троса — тогда переключатель не будет срабатывать так туго.

Передний переключатель на руле настраивается по-другому:

Скорректировать результаты регулировки можно с помощью барашка на манетке, как в случае с задним переключателем. Если триггеры слишком туго жмутся, рекомендуется немного ослабить натяжение тросика. В случае выполнения каждого этапа в соответствии с инструкцией переключатель будет работать исправно.

Комбинации звездочек

Скорость движения велосипеда напрямую зависит от того, какая стоит передача. При перебросе цепи с одних звезд на другие, на передних шестеренках и задней кассете транспорт будет ехать быстрее или, наоборот, медленнее. Количество скоростных режимов, к слову, зависит от конструкции транспорта:

Разные сочетания передних и задних звезд, в свою очередь, позволяют подобрать нужный режим для езды на велосипеде в разных условиях:

Такой важный элемент, как переключатель скоростей должен работать идеально. От этого будет напрямую зависеть качество езды и комфорт самого велогонщика. При любых, даже весьма незначительных неисправностях, крайне важно осмотреть весь механизм и устранить причины поломки. Такая предосторожность будет гарантией того, что велосипед прослужит намного дольше, а его владельцу не придется тратиться на замену деталей.
