Погнулся штекер наушников как выпрямить. Ремонт порванных проводов в наушниках
Из этой статьи вы узнаете, как починить наушники, которые вставляются в уши. Для этого придется заменить либо штекер, либо сами наушники. Если поврежден кабель, его можно починить или также заменить другим. Имейте в виду, что во многих случаях ремонт дешевых проводных наушников обойдется дороже покупки новых, особенно если у вас нет нужных инструментов.
Как определить, где находится поломка
Подготовьте необходимые инструменты. В зависимости от того, что нужно починить, вам могут понадобиться следующие инструменты:
Убедитесь, что проблема связана с наушниками. Возьмите другие рабочие наушники и подключите их к устройству (например, к разъему для наушников на компьютере); если звука нет, скорее всего, поломан разъем для наушников, а не сами наушники.
Снимите изоляцию (3 см) с конца кабеля. Сделайте это с помощью инструмента для зачистки проводов. Вы увидите провода для правого и левого наушников, а также хотя бы один провод заземления.
Снимите изоляцию (1 см) с конца каждого провода.
Скрутите провода одного цвета. Если вы нашли два провода заземления, скрутите их оголенные концы.
Удалите эмаль с концов проводов. Если провод изолирован эмалью, сожгите ее, прикоснувшись паяльником к концу каждого провода.
Нанесите немного припоя на оголенный конец каждого провода. Это называется «лужением» проводов; оно необходимо, чтобы припаять провода к штекеру.
Рано или поздно каждый человек столкнется с тем, что наушники для телефона (или один наушник) перестают работать и задумается над вопросом: «Как починить наушники?». Для этого нехитрого процесса нужно запастись временем, знаниями и необходимыми инструментами.
Что делать если один наушник не работает?
Когда сломались наушники необходимо взяться за мультиметр/тестер/вольтметр. Тестирование производится посредством проверки проводов. Характерный звук, который издает оборудование, информирует владельца о том, что в проводах нет обрывов. А вот тишина ясно дает понять, что проблема кроется как раз в кабеле наушников. Поэтому для проверки целостности проводов лучше всего использовать какой-либо тестер, чтобы определить причину, по которой перестал работать один наушник.
Как провести тестирование:
Порвался провод у наушников. Как починить?
Можно ли починить наушники, если порвался кабель?
Ремонт наушников без паяльника
Ремонт штекера
Если же причина, по которой не работают наушники не в кабеле, то, значит, сломался штекер от наушников. Тогда возникает вопрос «Как починить штекер?». Чтобы его починить придется купить новую деталь. При этом важно обратить внимание на количество контактов. Штекеры от наушников можно разделить на две группы – монофонические и стереофонические.
Итак, после приобретения нового штекера, первым делом нужно избавиться от старого. Если он скручивается, то половина проблем снимается сама собой. А вот если штекер от наушников припаян к проводам, то нужно будет его аккуратно срезать.
Теперь нужно оголить провода непосредственно самого кабеля. После этого отделить все провода друг от друга и скрутить их концы. Затем подсоединить медный провод к гильзе. Другие два провода соединить с кольцом и кончиком. Это два других контакта на штекере.
Как отремонтировать наушники с регулировкой звука или с микрофоном
В редких случаях провод может попросту растянуться. В этом случае место поломки можно определить на ощупь, так как провод уменьшается в толщине. Чтобы избавиться от этого дефекта нужно зачистить провода, подержать их над огнем (это нужно для того, чтобы удалить защитное лаковое покрытие), залудить концы и спаять их. Для дополнительной защиты можно использовать «кембрик» поместив его на место пайки.
В случае если микрофон начал передавать звук худшего качества, можно разобрать его и протереть головку микрофона спиртом, но при этом важно следить за тем, чтобы волокна ткани не остались на поверхности. Пыль, грязь или влага негативно воздействует на эту деталь.
Видео-инструкция
Так как процесс починки наушников довольно сложный лучше всего руководствоваться видеоматериалами:
В этом видео подробно описывается весь процесс. Запаситесь временем, терпением и необходимыми инструментами, чтобы починить наушники с микрофоном.
Всем привет! Наверное, каждый сталкивался с такой проблемой: купили вы себе наушники… Радовались слушая через них свою любимую музыку. А тут бац! И один канал наушника перестал работать. Обидно. Но не будем пускать сопли и бежать в магазин за другими. Ведь мы Радиолюбители (да да, именно с большой буквы), люди гордые, и не можем себе позволить такого. Итак, приступим. В продаже сейчас имеются вот такие разборные штекера 3,5 мм «мини Джек». Конечно, их качество в последнее время, оставляет желать лучшего. И вот, недавно, мне одна знакомая дала починить наушники (дешевые, китайские). Штекера мне не пришлось увидеть, поэтому придётся брать разборный упомянутый выше.
Для начала обрежем/откусим немного провода:
После снимаем немного изоляции, что бы было видно провода:
Аккуратно обжигаем лаковую изоляцию всех 3-х проводов (где-то на половину).
Теперь зачищенный провод окунаем в флюс (если таковой имеется), можно обойтись и без него, с ним быстрее залуживаются провода (с канифолью дольше просто).
Делаем так, чтобы на паяльнике висела капелька припоя, и в ней так сказать прогреваем провод, пока он не залудится. Вот уже залуженные провода:
Теперь обжимаем провод двумя лепестками:
P.S. Маленький лайфхак: если хотите чтобы пружинка не залазила внутрь корпуса, немного приложив усилий, несильно вытягиваем ее и немного прокручиваем против часовой стрелки, так как дальше она идет вширь, она застрянет там. И теперь пружинка не бегает туда-сюда.
Дополнения к статье:
Очень жалко, если сломались наушники, особенно в тех случаях, когда они недавно куплены, любимые или просто очень удобные. Однако поломки в наушниках случаются довольно часто. В некоторых случаях ничего другого не остается как поменять их на новые, но иногда можно произвести ремонт.
Определение причины поломки
Если вас интересует, что делать при некачественном звуке, то вначале определите, в чем именно заключается неисправность.
Вот что надо делать, если звук периодически пропадает. Вначале проверьте, хорошо ли штекер входит в гнездо. Если с этим все нормально, то приступайте к изучению провода.
Чтобы определить слабое место на проводе, необходимо включить наушники, и в процессе прослушивания музыки сгибать и разгибать провод в разных местах. Надо постепенно пройтись по длине всего провода. Если в каком-то месте сгиба звук исчезнет, значит это и есть слабая точка соединения.
В точке обрыва провод надо откусить кусачками, тщательно зачистить и прочно соединить заново.
Если звук на наушниках полностью пропал, то значит, произошел окончательный разрыв линии. Чаше всего это случается в районе штекера, но что делать при возникновении обрыва в каком-то другом месте? Можно отрезать провод, а оставшийся кусок проверить омметром на наличие сопротивления.
Электрический соединитель можно не менять, а отремонтировать. Для этого его разбирают, находят, где он соединяется с проводами. Далее к разъему подсоединяются три заранее защищенных проводка, идущих от наушника. При этом надо помнить, что на кончик разъема выходит сигнал левого канала, на середину – правого, а задняя часть соответствует массе.
Как подсоединить новый штекер
Допустим, мы отрезали кусок провода в правильном месте возле штекера. Что делать дальше, как его заменить?

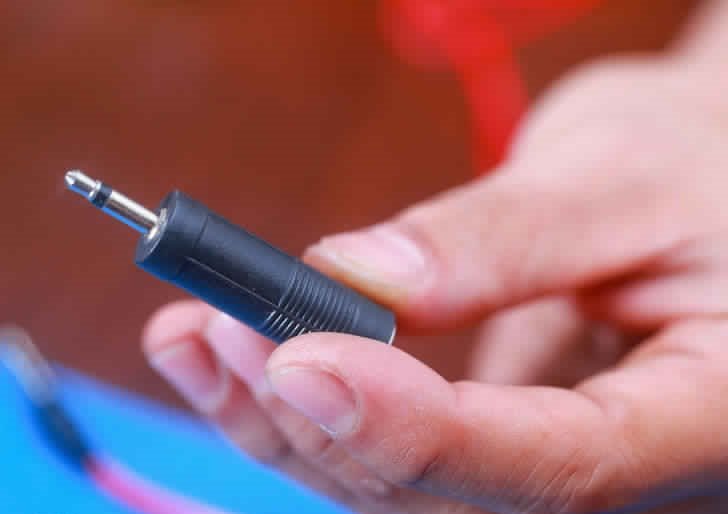

Большинство наушников имеют штекер типа TRS 3,5 мм – так называемый мини-джек. Его можно приобрести в любом магазине радиотехники. Можно также купить самые дешевые наушники и взять штекер с проводом от них. Затем зачистить провода и спаять. Можно просто скрутить, но пайка будет качественнее и надежнее. Останется только заизолировать место соединения. Для этого подходит, в качестве лучшего варианта, термоусадочная трубка, в качестве альтернативы – изолента или скотч.
Как устранять другие поломки
Бывает, что штекер ни при чем, и обрыв или слабое соединение находится в районе динамика наушника. Значит надо разобрать наушник с динамиком, отсоединить его, обрезать и зачистить провод вверху. Для обеспечения лучшего контакта концы опаливают и лудят. Далее надо очистить площадки соединения непосредственно на наушнике, залудить их и припаять к ним провода.
Иногда возникают проблемы с мембраной, что приводит к дребезжанию звука. В этом случае необходимо разобрать чашечку, почистить сеточку при помощи спирта и почистить мембрану. Если мембрана смялась, ее осторожно разравнивают, а впоследствии задумываются о покупке новых наушников. Более серьезные проблемы с динамиком вряд ли удастся решить. Придется искать новую, более надежную модель, и не тратить время на ремонт.
В этом видео рассказывается о том, как отремонтировать штекер на наушниках. Для этого нам нужна сломанная гарнитура с наушниками, штекер с четырьмя контактами, паяльник с принадлежностями, термоклей, термоусадка.
Первым делом нам нужно разобраться со схемой штекера. В данном случае мы будем переделывать гарнитуру наушников samsung. На других гарнитурах схема может отличаться. На фотографии черным цветом показан микрофонный плюс. Желтым цветом показан общий минус. Красным и зелеными проводами показаны левый и правый каналы соответственно. Важно не перепутать каналы, так как это очень критично для ремонта.
Первым делом нам нужно отрезать старый штекер и залудить провода. Сначала припаиваем минус. Далее присоединяем правый и левый каналы. Наконец, припаиваем плюс к микрофону. В завершение надеваем термоусадку.
Второй видеоурок о ремонте штекера с пояснениями
Реанимирование наушников с переломленными проводами возле штекера. Данная проблема имеет глобальный характер, так как наушниками пользуются большинство людей, естественно они часто ломаются. Одной из самых распространенных поломок наушников является перелом или разрыв в области штекера, в этой презентации показано, как можно восстановить дорогие сердцу наушники при поломке штекера.
Обрезаем провода по длине, лудим их и припаиваем. Сначала нужно разрезать изоляцию оторванного штекера канцелярским ножом. Затем вынимаем штекер из изоляционного корпуса. Зачищаем провода наушников и надеваем кусочек термоусадки. Примерно 1,5 сантиметров. Внимательно осматриваем.
Включаем паяльник. Как узнать, какой при ремонте, куда припаивать контакты? Как правило, производители наушников помечают их различными цветами. Провод контакта на корпус как правило бесцветен. Провод правого наушника обычно отличается красным цветом. Провод левого наушника помечается зеленым или синим цветами.
Обрезаем провода по длине, лудим их и припаиваем. Припаяли, осматриваем, если все устраивает, продолжаем работу. Проверяем на работоспособность. Если все работает, продолжаем. Надеваем термоусадку. Берем зажигалку и обжигаем термоусадку недолгими прерывистыми движениями. Следите за тем, чтобы не сгорели провода во время ремонта штекера от ваших наушников.
Ремонт наушников голыми руками, без паяльника!
Конечно такой ремонт трудно назвать идеальным. Но он идеально подходит, например, если Вас ждет многочасовая поездка на электричке, а наушники скоропостижно скончались самым подлым образом.
Если вам лень читать много буковок, то специально для этой статьи я снял короткий ролик, в котором показан весь процесс ремонта. Приятного просмотра))
Пожалуйста потратьте лишнюю минутку на лайк/дизлайк или коммент — это будет огромная помощь моему проекту
Как починить наушники без паяльника
Запаять наушники без паяльника, увы не получится. Конечно, при желании, можно паять и раскаленным гвоздем. Но об этом как-нибудь в другой раз. Так что про пайку мы забудем.
Нам потребуется AUX — кабель. AUX- кабель сейчас продается в любом ларьке или переходе за абсолютно смешные деньги. Используется он для подключения вашего аудио устройства к сабвуферу или авто-магнитоле и выглядит следующим образом:
AUX-кабель стоит копейки, но в нем нет микрофона. Поэтому если у Вас гарнитура то придется смириться с ее урезанием в полномочиях и лишением микрофона и кнопочек.
Зато как приятно починить наушники своими руками без паяльника, а отсутствие кнопочек можно пережить.
Итак поскребли по сусекам, нашли весь инструментарий, сгоняли в ларек за пивом шнурком, что дальше то?
Бесцеремонно перерезаем AUX-кабель
Отрезаем провод в 7-10 сантиметрах от разъема, а лучше еще дальше. Резать короче не стоит. Если запороть, то не останется запаса на повторный маневр. Так же лучше когда место соединения располагается подальше от разъема.
Снимем оплетку кабеля
Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка будет расходиться сама, независимо от ее формы. Проворачиваем провод, делая надрезы и, когда прошли круг, стягиваем оплетку. Главное не прорезать проводки.
Лучше оголить около 2-х сантиметров проводков, так и нам будет проще и площадь контакта больше, что увеличит надежность контакта.
Проводки очень тонкие и тупость ножа приводит к их отрыванию вместе с лаком. В принципе острым ножом это делается достаточно легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой или любым другим источником огня.
Счищаем лак зажигалкой
Проводки наушников переплетены с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит.
На доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра тушим его пальцами.
Лак и капрон оставляют небольшой нагар, который в легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.
Главное не держать проводки в огне слишком долго — они могут просто сгореть и отвалиться(( Кому-то вариант с ножом может показаться удобнее.
Отрезаем наушникам разъем
Обычно провода наушников переламываются прямо на выходе из разъема. Чтоб уж наверняка отрезать перебитую часть, отрезаем на 2-3 или 5 см выше разъема. Можно и еще выше — тут уже на Ваш вкус.
Сам разъем не представляет для нас ценности, поэтому отправляется в мусорку.
Много проводов
После отрезания разъема наушников снимаем изоляцию с провода. Делаем все так же, как с AUX-кабелем. Но тут есть небольшой подвох.
Проводков в гарнитуре явно побольше чем три — их пять. Два провода отвечают за микрофон, и три за наушники. Они то нам и нужны.
Разлохмаченный золотой провод (земля) был накручен поверх тонкого белого — микрофонного. Скручиваем его в самостоятельный провод и зачищаем все проводки от лака.
Теперь перед нами встает непосильная задача — скрутить нужные проводки вместе. На самом деле все просто! Три AUX-проводка нужно прикрутить к трем проводкам наушников.
В моём случае получилось, что расцветки проводков совпали. А что если нет?
Как определить назначение проводов наушников
Если по простому, то можно воспользоваться таким простейшим способом:
Втыкаем наш разъем в любое аудио устройство лежащее под рукой. Включаем музыку и сейчас мы будем скручивать проводки прям во время работы.
Чаще всего встречается расцветка
Но чисто ЖЕЛТЫЙ всегда ЗЕМЛЯ. Смеси цветов с желтым, в большинстве случаев тоже земля, но нужно проверять.
Желтый идет к обоим наушникам, поэтому он и общий, по нему ток как бы вытекает из каждого динамика, а по двум другим цветным проводкам ток в динамики втекает. Ну это если оооочень грубо 🙂
Поэтому первым делом скручиваем между собой желтые провода наушников и AUX-кабеля.
Теперь поочередно скручиваем проводки наушников с проводками AUX-кабеля. Суть в том, что красный проводок разъема AUX-кабеля нужно скрутить с красным проводком наушников и тогда правый наушник запоет.
Для того чтобы обеспечить максимальный контакт, лучше сначала размохрить (раскрутить) два скручиваемых проводка, наложить один на другой, а затем плотно скрутить.
В вашем случае цвета могут отличаться и может быть что красный нужно скрутить с синим или как-то по другому. Главное желтый с желтым, а остальное прикрутить так, чтобы оба наушника играли.
Определили? Отлично! Теперь проводки, оставшиеся невостребованными,можно просто отрезать.
Итак, проводки скручены, наушники поют — на лице улыбка)
Изолируем проводки
Лак с проводков мы счистили, а значит теперь у них нет изоляции.
Если замкнуть скрутки между собой то либо вы сделаете себе моно либо отрубите один канал. Поэтому нужно их изолировать, чтобы исключить замыкание между собой.
Сначала изолируем каждую скрутку по отдельности. Помимо самой изоляции это еще и упрочнит соединения. Почему-то я сделал это малярным скотчем, наверное лежал ближе. Это не важно.
Теперь замотаем все вместе широким скотчем, слоя в 3-4 или 5 — дело вкуса)
Лучше разнести места скруток подальше друг от друга, чтобы максимально исключить любое замыкание.
ГОТОВО!
Вот и долгожданным итог всех наших стараний 🙂
Возможно это и выглядело чем-то долгим, но это совсем не так! На весь процесс хватит и 10 минут. Главное понимать, что вы делаете.
Термотрубка вместо скотча
Использовать скотч — не совсем кошерно. Поэтому предлагаю немного улучшить технологию, опять таки без паяльника.
Придется прикупить в магазине электроники или хоз-маге термоусадочную трубку, она же термокембрик. Это такая хитрая трубка, которая умеет при нагревании сжиматься в диаметре как минимум вдвое. Стоит сие чудо около 0.1 — 0.5$ за метр.
Нам понадобятся две термо-трубки с разыми диаметрами: 1-2 мм первая и 4-5 мм вторая.
Надеваем кусочки тоненькой термо-трубки на наши скрутки. Кусочки отрезаем с полуторным запасом.
Теперь нужно термо-трубку нагреть. Обычно я делал это паяльником, но мы ведь договорились, что его у меня нет, да и рассказ именно о том как починить наушники без паяльника, поэтому мне пришлось выкручиваться.
Метод оказался достаточно эффективным и термо-трубки сжались. Так же можно использовать любой другой нагреватель или опустить в кипяток как пасхальные яички. В принципе народ и обычным феном справляется.
Пока термотрубка еще горячая ее можно дополнительно сплющить пальцами тогда она слегка склеится внутри.
А вот толстую термо-трубку нужно не забыть одеть на кабель до того как вы скрутите провода. Через разъем она уже не пролезет.
Эту термо-трубку в последствии нужно надеть на место стыка и так же сжать теплом лампы. Вообще можно и на огне зажигалки сжимать, но можно случайно поджечь лишнее.
Я использовал кусок длинной 8-10 см. Для упрочнения конструкции конец термо-трубки был одет непосредственно на резиночку разъема.
Заключение
Как видите это совсем не сложно, как кажется. Теперь вы знаете как починить наушники без паяльника. Подобный ремонт нельзя назвать полноценным, это скорее альтернатива для экстренных случаев.
Конечно возможно, что ваши наушники проработают еще много-много времени после такого ремонта. Но в любом случае, надежнее будет спаять скрученные провода наушников. Сделать этот совсем не сложно. Читайте как: Как просто научиться паять на примере наушников
Материал подготовлен исключительно для сайта AudioGeek.ru
