что делать со старым радиатором кондиционера
Замена радиатора кондиционера + замена охлаждайки и снятие основного радика
Опишу всё без подробных инструкций так как этого всего полно уже на просторах драйва, но расскажу про свои сложности и нюансы.
Процедура по воскрешению кондиционера началась ещё давным давно, с того момента как я заехал его заправлять, после заправки оказалось что муфта не работала и мне пришлось её паять www.drive2.ru/l/561332023134782814/ плюс был перебит провод на дачтик, после устранения всего этого кандей наконец заработал и ездил я радовался пока под ковер не начала течь вода, с этим мы тоже разобрались www.drive2.ru/l/562497230582318271/ ну ещё пару раз туда залезал и вытирал, после чего просто резиновую муфту посадил на стяжки.
Ну да ладно речь не об этом. И вот мне пришла в голову мысль чтобы снять радиаторы и промыть их так как скорее всего за всё время эксплуатации этого никто не делал, плюс по путно заменить жидкость охлаждения, для этого заказал концентрат и дистиллированную воду
Слилось в моём случае не много так как после заливки вспомнил что надо включать и печку чтобы вышло больше, но это не критично так как у меня жидкость была в хорошем состоянии
Это 20литровая канистра
.
Так вот отошел от темы, для того чтобы снять радиаторы надо было откачать фрион из кондея, нашел сервис где заправка стоит всего 500 рублей, поехал туда договорился что мы сначала выкачаем фрион а после я приеду и закачаем, перед выкачиванием решили проверить на утечки на всякий случай и заметили что с радиатора кондиционера капает масло,
и тут я понял что его надо менять. Заказал радиатор Termal 1040044ZH
один из самых дешёвых но много кто ставил и у всех работает хорошо. Цен радиатора обошлась в 2876рублей.
Снимается довольно просто делал это всё на двух домкратах,
скидывается пыльник бампера нижний и верхний откручивается от радиатора кондиционера 3 болта два на 10 один на 8, снимается верхний поролон, и сначала приподнимается одна сторона потом друга и он выходит через низ, и если вы снимаете и основной тоже то при установке лучше их соединить сразу до того как вы их будете засовывать на их рабочее место, так будет удобнее. А вот с радиатором охлаждения немного было сложнее так как у меня были сильно закисшие болты которые снизу держат балку на которой он стоит,
Возможно моя последовательность не верная но стачала я открутил нижнюю балку крепления радиатора а потом сливал с него охлаждайку,
мне так было удобнее потому что пробка находится не в очень доступном месте. После чего снимаются патрубки у них отщелкивается стопорное кольцо и они без круговых движений выходят с усилием небольшим, я с помощью отвертки делал рычаг и их снимал.
Сами радиаторы были сильно забиты плюс радиатор кондея поврежден из за отсутствия защитной сеточки.
Благо есть мойка у знакомых на которой я мог хорошо промыть основной радиатор, вот он до мойки
Промывать пришлось много раз так как грязи там много и она спрессованная, ВАЖНО ЕСЛИ ДЕЛАЕТЕ ЭТО ПЕРВЫЙ РАЗ ТО НЕЛЬЗЯ БЛИЗКО ПОДНОСИТЬ КЕРХЕР К СОТАМ ИНАЧЕ ОНИ ВСЕ ЗАГНУТЬСЯ, так как у меня есть печальный опыт в этом направлении я сделал всё отлично без повреждений и на просвет он был чист.
После обратной сборки и заливки концентрата один к одному, начал устанавливать сеточку заранее купленную на авторынке за 500 рублей, брал размер 130 на 40 черную хотя и 110 на 30 было бы достаточно но таких размеров не оказалось на этом фото нижнюю уже закрепил а верхняя а процессе.
Осталось дело за малым это поехать заправить систему фрионом и проверить соединение на утечку.
Цена вопроса:
Радиатор 2900₽
Сетка 500₽
Фрион 500₽
Жидкость 1000₽
Итого: 4900₽
Самостоятельный ремонт и замена радиатора кондиционера
Ещё совсем недавно кондиционер в автомобиле был предметом роскоши. Сегодня же его отсутствие немыслимо даже для бюджетных автомобилей. Да и премиальные машины, оснащённые кондиционерами или системами климат контроля, с годами попадают в руки автолюбителей, предпочитающих лечить своего железного коня самостоятельно. Должны ли эти руки быть золотыми, чтобы заменить или починить радиатор кондиционера?
Устройство кондиционера автомобиля
Любой кондиционер по своему устройству схож с обычной холодильной системой. Она представляет собой замкнутый контур, по которому перемещается фреон. В процессе циркуляции фреон меняет своё агрегатное состояние из жидкого в газообразное и обратно.
Основные узлы и принцип работы системы кондиционирования
Важнейшими узлами системы кондиционирования являются:
При включении кондиционера шкив, приводимый в движение двигателем с помощью ремня, начинает вращать компрессор. Последний служит для сжатия газообразного фреона, который от этого сильно нагревается. Далее нагретый фреон попадает в радиатор кондиционера, где охлаждается с помощью вентилятора и набегающего потока воздуха. При охлаждении фреон переходит в жидкое состояние и в этой форме попадает в ресивер-осушитель, где очищается от примесей, грязи и продуктов износа. Из осушителя жидкий фреон через терморегулирующий вентиль поступает в испаритель. Этот вентиль регулирует подачу жидкого газа в зависимости от заполненности и температуры испарителя. В испаритель фреон попадает очень холодным. С помощью вентилятора холодный воздух попадает в салон, а фреон возвращается в компрессор.
Принципиально схемы кондиционирования в автомобилях разных моделей ничем не отличаются
Расположение и назначение радиатора кондиционера
Радиатор кондиционера — самый крупный узел в системе. Именно в нём происходит охлаждение фреона. Обычно он находится в передней части автомобиля непосредственно перед радиатором охлаждения двигателя. Такое расположение позволяет эффективно охлаждать фреон во время движения. Однако оно же делает радиатор кондиционера довольно уязвимым узлом. Поэтому некорректная работа кондиционера чаще всего связана с неисправностью конденсора.
Причины выхода из строя радиатора кондиционера
Симптомы неисправности радиатора кондиционера довольно однообразны:
Причины же выхода из строя радиатора кондиционера могут быть разными:
Диагностика радиатора кондиционера
Чаще всего неисправности кондиционера связаны с нарушением герметичности контура. Течи могут быть как на самом конденсоре, так и на магистралях. Но прежде чем искать утечку помощью специальных средств, следует провести внешний осмотр радиатора. Если он просто забит грязью, в ряде случаев можно ограничиться чисткой.
В радиаторе кондиционера скапливается много грязи
Кроме того, при осмотре могут обнаружиться механические повреждения радиатора или трубок. В таком случае без ремонта или замены узла уже не обойтись. Сквозная коррозия конденсора однозначно говорит о необходимости его замены.
Если внешние признаки поломки или засорения отсутствуют, для обнаружения утечек следует использовать специальные инструменты. Существует два способа поиска брешей в системе кондиционирования: с помощью течеискателя и с помощью ультрафиолетового красителя.
Диагностика с помощью течеискателя
Течеискателем пользуются в большинстве автосервисов. Он обнаруживает мельчайшие частицы фреона в воздухе и подаёт звуковой или световой сигнал. Чем выше концентрация газа, тем интенсивнее сигнал. Современные течеискатели крайне чувствительны, и с их помощью можно обнаружить даже мельчайшие бреши в конденсоре, соединениях или магистралях.
Течеискатель может обнаружить фреон даже при незначительной его концентрации
Течеискатели продаются в автомагазинах. Стоимость варьируется от 3,5 до 20 тыс. руб.
Видео: диагностика системы кондиционирования с помощью течеискателя
Диагностика с помощью ультрафиолетового красителя и лампы
В случае отсутствия течеискателя, бреши можно обнаружить с помощью специального красителя и ультрафиолетовой лампы.
С помощью ультрафиолетовой лампы можно отыскать течи по всему контуру системы кондиционирования
Чтобы обнаружить течь, нужно при заправке кондиционера фреоном добавить специальный краситель, светящийся под ультрафиолетовой лампой. После этого следует включить подачу воздуха на несколько минут. В местах утечки краситель будет выходить вместе с фреоном, и в ультрафиолетовом свете бреши станут видны.
Под ультрафиолетовой лампой бреши можно обнаружить по зелёным подтёкам
Результаты диагностики
По результатам диагностики становится понятно, как именно следует устранять неисправность. Если мест утечки фреона из конденсора немного, а их размеры невелики — радиатор можно не менять, а ограничиться ремонтом. Однако, если повреждена магистраль, а не сам конденсор, её лучше сменить. При обнаружении крупных повреждений радиатора кондиционера, а также если пробоины вызваны коррозией, узел следует заменить на новый.
Замена радиатора кондиционера
При замене конденсора герметичность системы кондиционирования будет нарушена, а старый фреон придётся слить. Поэтому перед началом работ следует приобрести необходимый объём хладагента и оборудование для заправки.
Для замены радиатора потребуются:
Очень важно следить за влажностью воздуха в помещении, где проводится замена. Попадание воды в хладагент даже в небольших количествах чревато ускорением износа всей системы.
Порядок действий при замене радиатора кондиционера
На всех автомобилях радиатор кондиционера установлен по-разному. Однако в большинстве случаев процесс демонтажа схож, а отличия проявляются лишь в деталях. В наиболее общем виде алгоритм замены радиатора следующий:
Видео: замена радиатора кондиционера автомобиля OPEL Vectra
Ремонт, чистка и промывка радиатора кондиционера
Радиатор кондиционера — далеко не самая дешёвая запчасть. Поэтому при небольших повреждениях его проще отремонтировать, чем поменять. В тех случаях, когда неисправность вызвана внутренним или внешним загрязнением, бывает достаточно чистки или промывки.
Устранение течи
Небольшие пробоины в радиаторе можно залить эпоксидной смолой, предварительно очистив повреждённые участки от загрязнений. Эпоксидка неплохо справляется с изменением температуры, но результаты такого ремонта обычно носят временный характер.
Как альтернативу можно использовать специальный порошковый герметик для радиаторов. Он продаётся в магазинах автозапчастей и автомобильной химии.
Герметик используется как быстродействующее средство для совсем маленьких течей
Инструкции по применению герметиков похожи и выглядят примерно так:
Использовать герметик нужно аккуратно, строго в соответствии с инструкцией. Неправильное применение может повлечь засорение всей системы кондиционирования.
Пайка радиатора кондиционера
Практически все радиаторы кондиционеров сделаны из алюминия. Качественно запаять этот металл можно только аргоном. Аргоновая пайка используется для ремонта холодильных установок и бытовых систем кондиционирования. Поэтому для ремонта радиатора кондиционера можно обратиться к специалистам по обслуживанию холодильников.
Надежно запаять радиатор кондиционера можно только аргоном
Паять самостоятельно, не обладая навыками аргоновой сварки, не рекомендуется. Да и без специального оборудования тут не обойтись.
Внешняя чистка радиатора кондиционера
Наружные поверхности конденсора нужно периодически чистить от грязи и пыли. Лучше не дожидаться появления проблем в его работе, а промывать радиатор по мере его загрязнения.
Промыть радиатор водой можно, не снимая его с автомобиля
На большинстве автомобилей при очистке радиатора кондиционера можно обойтись без демонтажа. Однако обычно, чтобы добраться до задней стенки конденсора, приходится снимать радиатор ДВС. После снятия переднего бампера, решётки радиатора и самого радиатора системы охлаждения можно приступать к промывке конденсора. Это делается паром под давлением или водой. Напор воды не должен быть слишком высоким, чтобы алюминиевые соты радиатора остались целы. Начинать промывку лучше с задней, обращённой к двигателю, стороны.
Промывка внутренних поверхностей радиатора кондиционера
Для профилактики внутреннего засорения радиатор кондиционера нужно периодически промывать. Для этого используются специальные химические средства.
Специальное средство для очистки можно приобрести в любом магазине автомобильной химии
Промывку радиатора кондиционера изнутри рекомендуют проводить следующим образом:
Заправка кондиционера фреоном
После ремонта, замены или внутренней промывки радиатора систему необходимо заново заполнить хладагентом. Более того, заправка кондиционера необходима, даже если он исправен. Нормой считается годовая утечка в пределах 15% от общего объёма фреона. Поэтому заправлять кондиционер нужно через каждые 3 года.
Виды фреона
В качестве хладагента используется фреон. Но разновидностей этого газа достаточно много. Так, в автомобилях, выпущенных до 1992 года, использовался фреон R-12. В 1992 году учёные доказали его пагубное воздействие на озоновый слой атмосферы, и R-12 оказался под запретом. Кондиционеры стали заправлять фреоном R-134a.
Фреон обычно продаётся в удобных баллонах разной ёмкости
Сегодня в продаже есть оба вида фреона. Важно знать какой из них подходит для вашего авто. Если машина выпущена в 1992–1993 годах, то есть в переходный период, на внутренней стороне крышки капота имеется наклейка, на которой указано, какой фреон и в каком количестве нужно использовать.
При заправке кондиционера рекомендуется добавлять в систему масло через картер. Однако определить необходимое количество масла непросто. Поэтому лучше покупать уже разбавленный маслом фреон.
Оборудование для заправки кондиционера фреоном
В профессиональных автосервисах имеются специальные заправочные станции для кондиционеров. Они автоматически определяют необходимое количество хладагента, вакуумируют систему и производят заправку. Это, однако, не означает, что самостоятельно заправить кондиционер невозможно.
Профессиональные станции для заправки кондиционеров многофункциональны, но недёшевы
Для заправки кондиционера в гаражных условиях потребуется:
Станцию (или вентиль с манометром) можно сразу соединить со шлангами и переходниками, собрав установку для заправки.
С одной стороны установка подключается к баллону с хладагентом, с другой — к кондиционеру
Порядок действий при заправке кондиционера фреоном
При заправке кондиционера следует быть чрезвычайно аккуратными и точными, а также внимательно следить за показаниями манометров.
Заправку кондиционера можно производить на улице
Алгоритмы заправки кондиционеров автомобилей различных марок и моделей отличаются незначительно. В любом случае придётся выполнить следующие действия.
Видео: заправка кондиционера своими руками
Таким образом, отремонтировать и заменить радиатор кондиционера своими руками довольно просто. Необходимо лишь быть внимательным и тщательно следовать рекомендациям профессионалов.
Замена осушителя, промывка конденсатора(радиатора) кондиционера / Продолжения сюрприза…
Ну вот нашел время чтобы написать что делал дальше с системой кондиционирования…
Как я ранее писал мне все в один голос говорили менять осушитель, решено менять. Так же говорили по хорошему поменять конденсатор (радиатор) кондиционера, тут я подумал контрактный хз какой будет и после чего, китай не хотелось, решил промыть свой оригинальный обезжиривателем.
И так приступил к разбору есть подробно как что и как снимать в БЖ у MaxKaminsky, но я не стал все снимать как там написано…

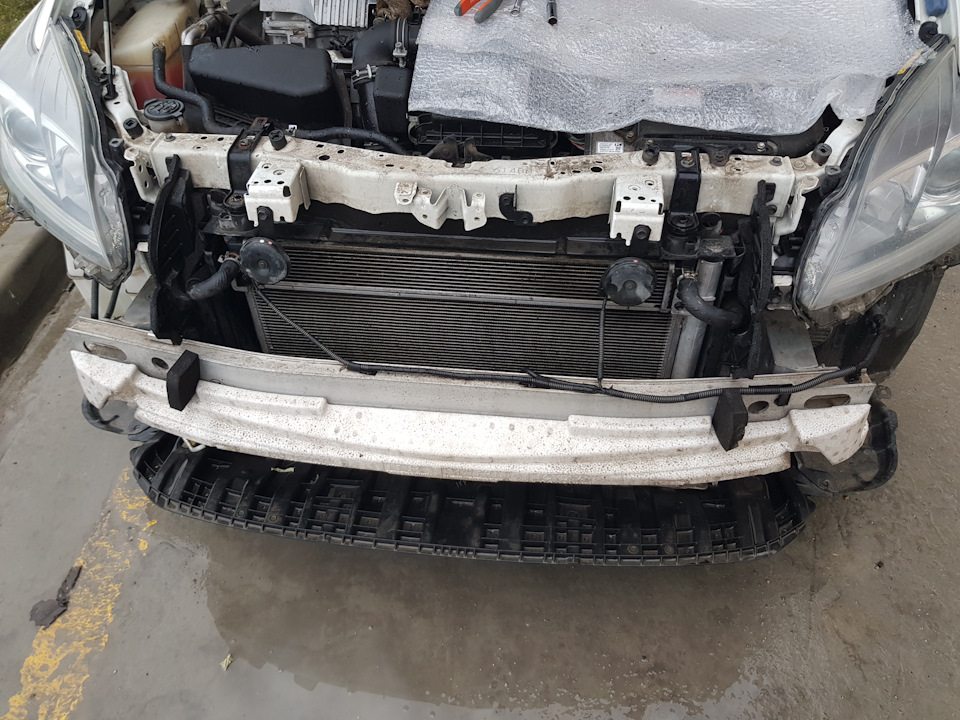

Первым делом снял клемму, далее снял заглушки или пыльники сверху бампера, ну и потом уже бампер все как в инструкции ничего сложно, нижнею под бампером защиту не стал снимать, а только снял клипсы на соединение бампера с защитой, ну и открутил радиатор гибридной системы не снимая патрубков так как не хотелось сливать антифриз, чтобы его не покупать да и не прокачивать, то просто вроде как говорят там надо как то специально надо прокачивать вот и не хотел заморочиваться …
Далее открутил конденсатор (радиатор), от него трубки и как в инструкции надо было их заткнуть, че я сделал подручными средствами алюминиевым скотчем, решил конденсатор снять, чтобы не снимать радиатор гибридной системы чуть пришлось с усилием отодвинуть на излом патрубков, ну и снял конденсатор…
Дальше надо было открутить пробку осушителя для этого нужен шестигранник на 14мм, но у меня его не оказалось максимум был на 10мм

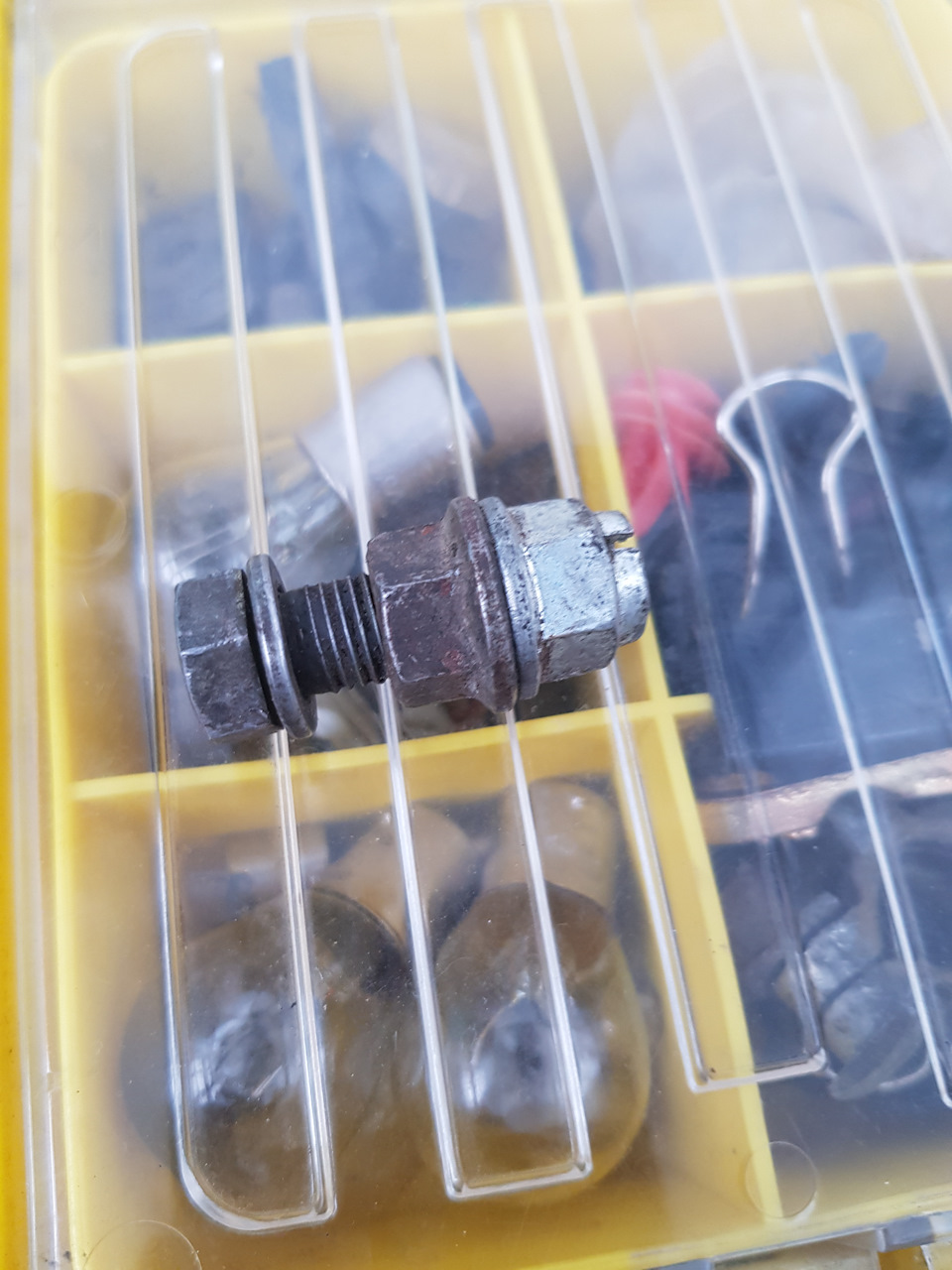

Пришлось из подручным средств делать ключ, с помощью болта и двух гаек
пробка не со всем легко открутилась, но я это сделал, если был бы нормальный шестигранник легче было бы.

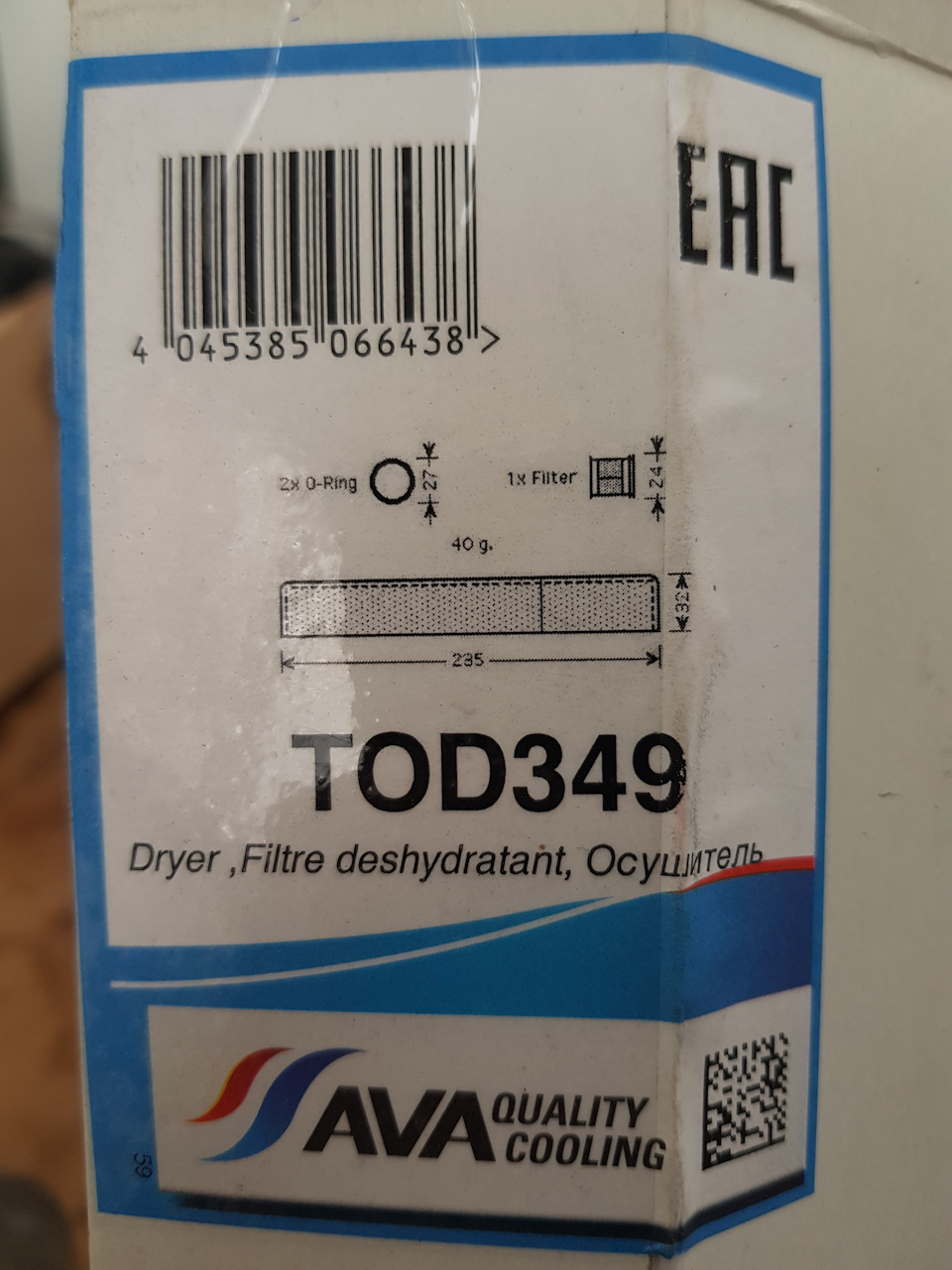

достал осушитель и он был мягко говоря грязный, проверил с тем что купил аналог
отличается не много по фото всё видно
так же в комплекте шла сеточка которая не подошла так как от оригинальной пробки не отсоединяется, пришлось чистить…

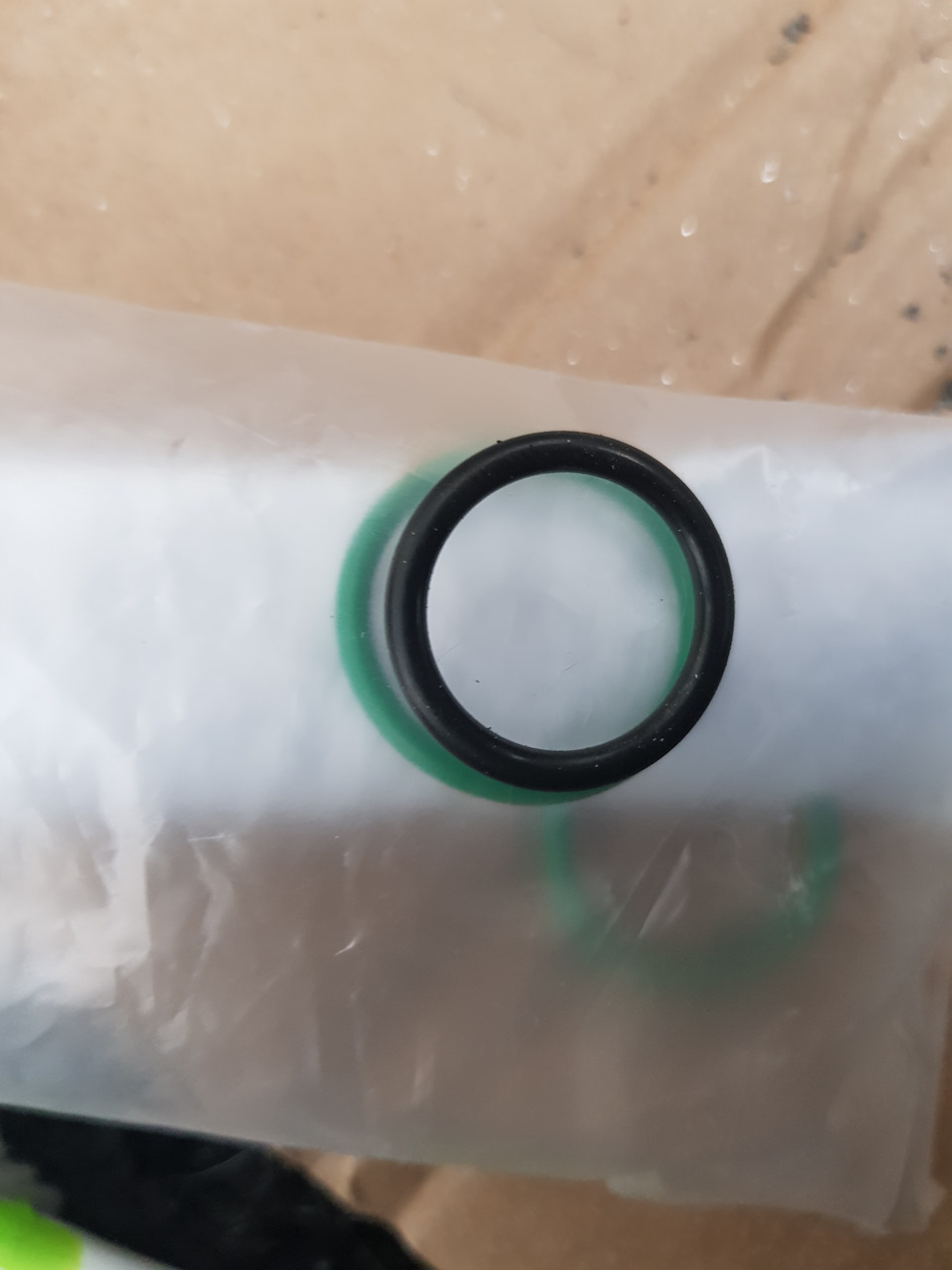

и колечеки что шли в комплекте тоже по диаметру большие
пришлось ехать с образцом подбирать, и конечно спец колечки для кондиционера.
Промыл радиатор раз на 7 почти два литра ушло обезжиривателя, ну и новый осушитель поставил пробку закрутил кстати пробка вообще одноразовая (Когда выкрутил начало резьбы была слизана) один раз она выдержала открутить закрутить, больше не выдержит она как будто была припаяна к радиатору, все поставил в обратной порядке,

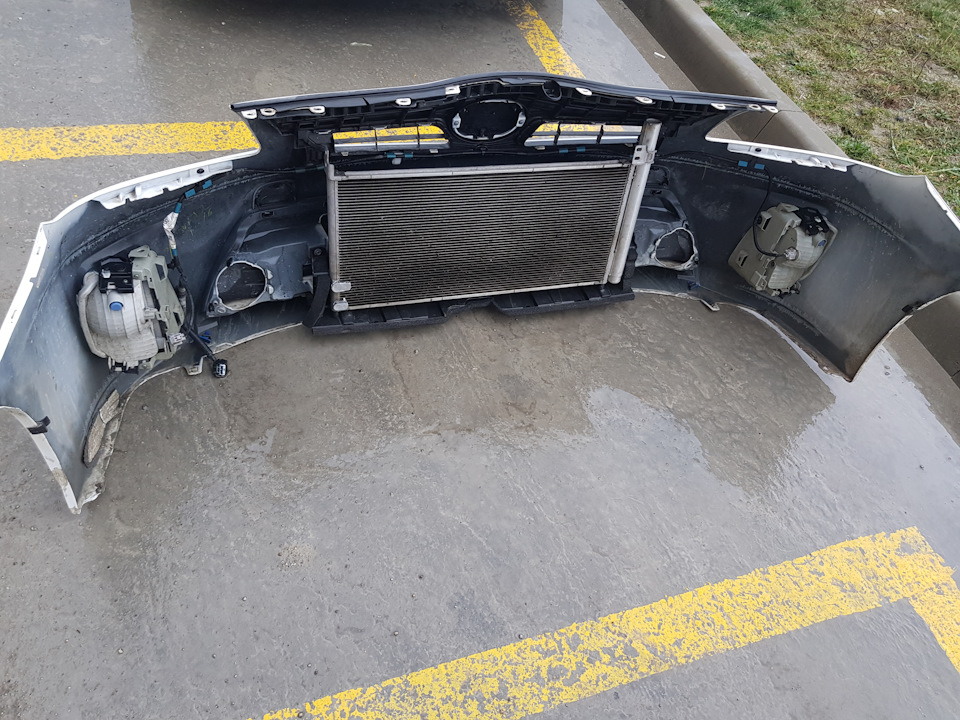

далее бампер с нижней защитой повнимательнее чтоб в пазы вошло всё, потом всё на клипсы и верхний пыльник между бампером и рамкой радиатора по времени не спеша вышло примерно часа 3…
Поехал на заправку и обязательно уточните какое масло у них компрессорное так как на гибридах специальное и редуктор чтоб не общий был, но в моём случае было масло: POE Suniso SL100, вакумировку моя работа с легкостью выдержала, заправили, и пошел долгожданный холод и дефлекторов воздуховода.
Результат: пока прошло полтора месяца полет нормальный…
Чистка радиатора и кондиционера
Я заметил, что в этом сезоне кондиционер дует не так хорошо и не так холодно, как в прошлом. Я даже беспокоился, что это какая-то неисправность, но сам кондиционер оказался в порядке (муфта, компрессор, хладагент и т.п.).
Я узнал про интересные средства — Очиститель Кондиционера и Очиститель наружной поверхности радиатора.
Средства были приобретены, и я решил все почистить самостоятельно, т.к. давно хотел узнать как все там внутри устроено. С детства люблю все сам разбирать. )
Естественно, чистить все я хотел без снятия радиатора!
Итак, на 1000р были закуплены средства: Очиститель кондиционера «Presto» 281624 и Очиститель наружных поверхностей кондиционера «Liqui Moly»:
Радиатор местами вяглядел как стена глинобитного дома ))
По уму нужно конечно радиатор чистить со снятием на сервисе. Но это значит разряжать систему кондиционирования, все разбирать и вообще зря лезть в рабочую систему.
Или можно просто вымыть радиатор на мойке активной пеной, но радиаторов у меня лично 2 — кондиционера и совмещенный двигателя/АКПП (а у некоторых может быть и 3 радиатора и даже больше). Между ними очень маленькое расстояние, а сзади вообще вентилятор — не думаю, что на мойке согласятся снимать бампер и вентилятор, чтобы вымыть все как-следует. )
Расстояние между моими радиаторами сбоку:
Этого было очень мало, пришлось снимать детали сверху, чтобы получить доступ к пространству между радиаторами сверху (на фото уже вымытый радиатор):
Итак, мне пришлось снимать бампер и еще пару железок.
Снимал я долго и не особо легко, т.к. не знал как это делается. А вот назад надел уже довольно легко и не скажу что все это особо трудно — американские машины просты, как Жигули, но из-за большого мотора доступ к некоторым местам затруднен.
Мой бампер держится всего на 6 болтах и на 14 пистонах (2 из которых у меня отсутствовали, а один был надломлен).
Еще я увидел, наконец, американский аккумулятор — он находится под бампером перед левым колесом:
Я заодно почистил его клеммы от грязи и смазал WD40. Мне кажется, что такой контакт более надежен и лучше защищен от окружающей среды, чем у европейских аккумуляторов:
На радиатор я распылил половину флакона Liqui Moly — и снаружи и внутри между первым и вторым радиатором, и снизу и на подводящие трубки сбоку. Подождал, потом смыл небольшим давлением ИЗНУТРИ (если мыть сразу снаружи, размытая грязь еще глубже забивается внутрь), опять распылил средство, опять вымыл, почистил все доступные места щеткой, налил во флакон с остатками средства воды, взболтал и распылил еще остатки этой смеси и вымыл окончательно — пока вода, подаваемая изнутри, не начала вытекать снаружи радиатора:
Конечно чудес не бывает — в некоторых местах ламели радиатора были так забиты, что с трудом можно было вставить зубочистку, а не то что отмыть. Но в целом все вымылось очень неплохо, и между радиаторами было довольно много мусора и тополиного пуха — это все отлично смылось.
Потом я снял дворники, снял защитные панели водостока и офигел:
Пыль, пух, грязь. К счастью, на входе стояла сетка грубой очистки — она вся была забита. Водостоки были забиты не сильно.
Все что мог, я пропылелсосил, но в будущем нужно будет все там тщательно вымыть, сняв трапецию стеклоочистителя.
Средство для очистки кондиционера Presto подается в воздуховод при удаленном салонном фильтре и включенном на максимум обдуве:
Написано, что эта пена очищает и убивает все микробы, бактерии, грибки по пути, попадает на испаритель и очищает и его. Я включал все режимы — обдув через центр, вверх/вниз, обдув стекла — чтобы дезинфицировать все вентилляционные каналы.
Итог: дуть все стало намного лучше, аромат стал приятнее, кондиционер стал работать эффективнее.
Проблем с охлаждением двигателя у меня не было, но надеюсь очистка радиатора двигателя тоже пойдет на пользу.
Цена вопроса: средства приблизительно на 1000р, место для мытья, набор инструментов, съемники пистонов, щетки, вода под напором, насадки для мойки, 6 часов работы, умение аккуратно собирать/разбирать, помнить что и откуда и куда, желание покопаться с любимым автомобилем.
Вывод: никто не сделает лучше, чем ты сам — это понятно. Но мойка радиатора стоит недорого, и я не вижу никаких причин делать это самостоятельно, если только вы не любите копаться в машинах, имеете кучу инструментов и средств, но не имеете для этого Лады или Москвича. )
А вот каналы воздуховодов можно вполне почистить самостоятельно.
