Аллигаторные ножницы и их применение
Аллигаторные ножницы являются одной из разновидностей приводных рычажных ножниц для разрезания металла, характерная особенность которых – открытый зев, напоминающий крокодилью пасть – и предопределила их наименование. Применяется такое оборудование преимущественно для резки металлолома и скрапа чёрных металлов, а также для разделки прокат сложных профилей – швеллера, квадрата, уголка и т.д.
Конструкция и назначение узлов
Параметры и конструктивные исполнения, с которыми производятся аллигаторные ножницы, регламентируются техническими требованиями ГОСТ 15032. Типовыми узлами рассматриваемого оборудования являются:
Функционируют рассматриваемые механизмы во многом подобно кривошипным/эксцентриковым прессам тихоходной компоновки. Движение подвижного ножа (в частности, для ножниц Н315 с усилием 315 тс) обеспечивается следующим образом. Электродвигатель передаёт крутящий момент клиноременной передаче, которая вращает массивный маховик. Его назначение – компенсировать перепады кинетической энергии вращения, которые неизбежно возникают при прямом и обратном цикле работы оборудования.
Ножницы аллигаторные скрапные модели Н 313
В маховике монтируется муфта включения. У более старых моделей – например, для Н313 номинальным усилием 1500 кН – муфта выполняется с жёсткими поворотными шпонками. Это ограничивает допустимый момент и снижает предельное количество включений в минуту. Зато нет необходимости в подключении Н313 к системе пневматической сети повышенного давления, и это делает технику приемлемой для использования на открытых площадках, в частности, на базах по приёмке металлолома.
Гидравлические аллигаторные ножницы
Аналогично устроен и привод оборудования усилием 315 тс.
При включении муфты маховик передаёт вращение промежуточному валу, а от него через прямозубую зубчатую передачу – главному, кривошипному, валу. К эксцентрику вала прикреплён рычаг, противоположный конец которого соединён с осью качающегося балансира. Вторая ось балансира закреплена на станине оборудования. На рабочем торце балансира имеется посадочное место для рабочего инструмента – ножей, которые изготавливаются из инструментальных сталей повышенной твёрдости и с высоким сопротивлением на срез. В качестве таких, в зависимости от марки разрезаемого проката, могут использоваться стали У12А, У13 и т.п.
Некоторое применение получили аллигаторные ножницы передвижного исполнения, для чего используются специальные тележки. Не отличаясь большими технологическими усилиями, они мобильны, и, при наличии на базе приемки металлолома стационарной сети напряжением 380 В, могут оперативно перемещаться с одного места работы к другому.
Прогрессивные модели
Основной тренд, в котором совершенствуются аллигаторные ножницы – это применение более надёжных механизмов включения. Например, для оборудования больших усилий используются пневмофрикционные муфты, позволяющие увеличивать предельное число ходов и обеспечивающие отключение привода при его вероятных перегрузках.
В последние годы стремительно растёт удельный вес такого оборудования, как гидравлические аллигаторные ножницы. К ним относятся, в частности, аллигаторные ножницы q43-1600 китайского производства, а также отечественные аллигаторные ножницы с гидроприводом модели Н2732. Оба агрегата имеют одинаковое номинальное усилие 1600 кН, и оснащены гидравлическим прижимом проката перед отрезкой, что повышает удобство эксплуатации, и увеличивает качество реза металла. Аллигаторные ножницы с гидроприводом позволяют автоматизировать цикл разделения стальных заготовок, что улучшает оперативность приёмки металлолома, в частности, относительно длинномерных его частей.
Модернизируются и более старые модели: в частности, аллигаторные ножницы модели Н315, (номинальным усилием 315 тс) снабжаются механическим прижимом разрезаемого металла и ограждением рабочей зоны.
Ножницы аллигаторные Н2732
Характерными отличиями ножниц модели Н2732 являются:
Ножницы Н2732 имеют надёжное ограждение станины, что исключает попадание в зону реза посторонних предметов.
Применение такой техники на пунктах приёма металлолома обеспечивает оперативную разделку металлолома на более мелкие фрагменты, и облегчает его последующую транспортировку к местам последующей переплавки сырья.
Аллигаторные ножницы и их применение
Принцип работы
Система гидравлических ножниц схожа по принципу с вариациями ручного или электрического типа. Разница характеризуется способом подачи усилия на разделяющий элемент. Вместо редуктора или ручного механизма эту роль здесь играет гидравлический цилиндр или помпа. Преимуществ у такой конструкции много.
Это основные преимущества гидравлического инструмента. Быстрая и аккуратная работа немаловажна при раскрое листового железа. Особенно этот фактор актуален при детализированной резке толстых листов.
Инструкция по эксплуатации
Перед началом использования изделия необходимо выполнить ряд следующих рекомендаций.
При эксплуатации изделия необходимо придерживаться следующих правил:
Еще важно знать общие правила техники безопасности. При эксплуатации инструмента важно учесть:
Обзор модели гидралических ножниц по металлу смотрите далее.
Особенности
Гидравлические ножницы успешно показывают себя в резке арматуры, которая нужна для бетонных конструкций. Изделия из стали также не станут преградой для данного вида оборудования. Техническая конструкция гидравлических ножниц кажется сложной, но на самом деле она проста. Инструмент популярен в применении не только при строительных работах, но и в промышленном производстве.
За эту настройку отвечают гидравлические цилиндры. Из-за них автоматические системы обычно имеют очень большие габариты. Длина режущей кромки подобных видов достигает восьми и более метров.

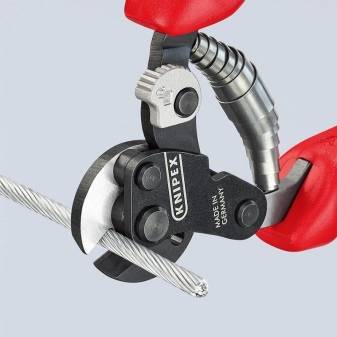

Если габаритное устройство ни к чему, можно выбрать вариант с ручными параметрами управления. Сфера использования такого оборудования уже, но ножницы можно использовать, например, для резки кабеля. Усилие предмету передается давлением, нагнетаемым при помощи внутреннего насоса.
При этом ручные приспособления характеризуются компактными размерами и повышенной мобильностью.

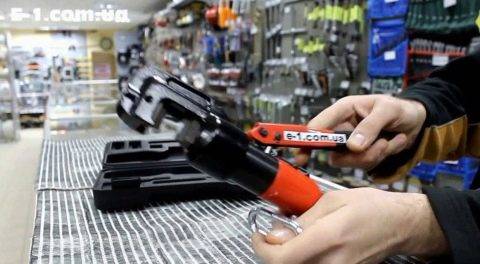

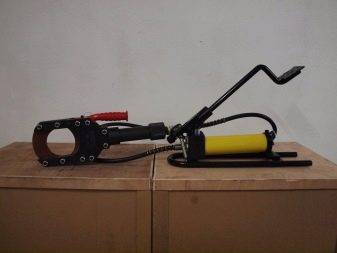

В области производства различных материалов используются ручные ножницы с выносным насосом. Инструмент подходит для резки изделий с особо большими габаритами. Давление к инструменту подается через длинную гибкую трубу. Эта отличительная особенность позволяет размещать разделяющую часть под абсолютно любым углом. Труд упрощается и благодаря возможности подключения любого нагнетающего аппарата.
Работа с металлом возможна и без специального разделяющего устройства. Разовые подрезы или раскрой тонких прутьев допускается и при помощи болгарки. Еще подойдут электрический лобзик и обычные резаки по металлу. О сфере применения гидравлических ножниц и принципах работы устройства поговорим далее.
Описание
Аллигаторные ножницы Q43- 5000 является идеальным оборудованием для заводов по переработке металла с малым и средним масштабом производства, металлургических заводов, предприятий переработки металлолома и др. Машина используется для холодной резки металлических отходов на размеры, подходящие для плавки в печи. Обрабатываемые материалы включают в себя профили различной формы и конструкционные стали круглого, квадратного профиля, железные уголки, двутавровую сталь, толстолистовую сталь, стальные трубы и так далее. При необходимости, для привода оборудования используется дизельный двигатель (в случае отсутствия источника электроэнергии на объекте).
Аллигаторные ножницы подходят для автоматической работы, имеют лезвия различной длины и максимальной силы резки и т.д. Оборудование имеет кнопочное управление, автоматический режим резки и ручную подачу. Клиенты из России, Украины и других стран широко используют данный тип машин. Кроме этого, мы разрабатываем и производим оборудование со специальными характеристиками для удовлетворения конкретных требований пользователей.
Завод гидравлического оборудования Wanshida, является производителем профессионального оборудования для переработки металлолома. Мы производим гидравлические прессы для пакетирования металлолома, механические аллигаторные ножницы для порезки металлолома, брикетировочные прессы для металлической стружки, дробилки для измельчения металлов, пресс-ножницы с горизонтальным резом, а так-же пресс-ножницы с камерой прессования. Это оборудование широко используется в металлургии, утилизации отходов, утилизации возобновляемых ресурсов, обработке металлов и некоторых других областях.
Наше современное производственное оборудование и оборудование контроля, под руководством 5 старших инженеров и 3 иностранных инженеров позволяют нам выполнить Ваш заказ с высокой эффективностью и удовлетворить ваши требования к покупаемому оборудованию.
Разновидности
Вне зависимости от принципа работы, инструменты делятся на:

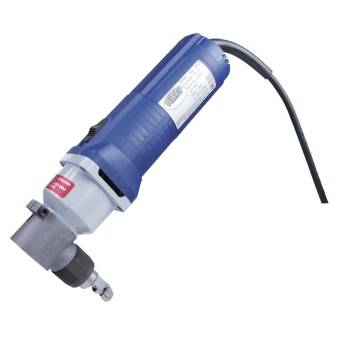

Первый вариант изделий оснащен двумя однолезвийными ножами. Такими ножницами можно обрезать только края обрабатываемого материала. Середину заготовки можно резать вырубными (высечными) ножницами.
Известны следующие виды гидравлических ножниц.

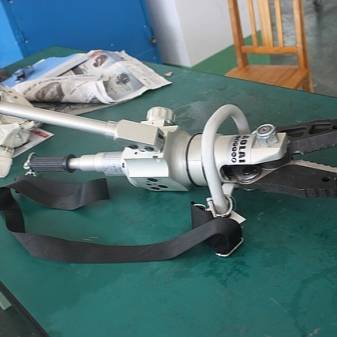

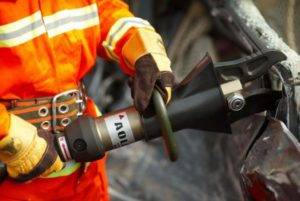

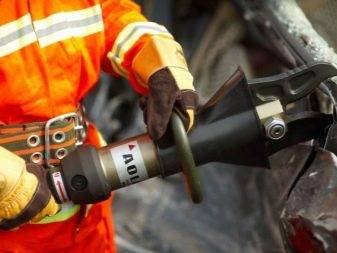

Ручные применяются для тросов и арматуры. Инструмент нашел успешное применение при аварийно-спасательных работах. Ножницы используются при нарезке большого количества прутов и проволоки. Система ручных гидравлических ножниц отличается по исполнению острой части. Профессиональные инструменты бывают гильотинными и кромочными. Если первый вариант легко справится с пучками проволоки и кабелей, то второй пригодится в обработке листового железа.
Состав узлов и принцип действия
Кривошипные пресс-ножницы для резки металла имеют достаточно однотипную структуру, в которую входят следующие узлы:

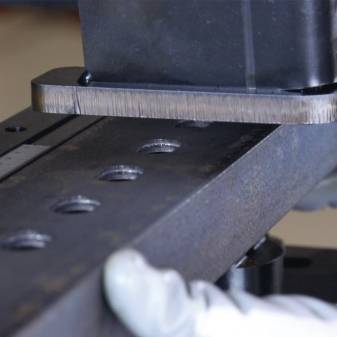

Процесс единичного цикла резки металла на комбинированных пресс-ножницах происходит в следующей последовательности. Оператор, включая рольганг, вводит разрезаемый профиль в рабочую зону пресс-ножниц, после чего при помощи заднего упора выставляется требуемая длина заготовки. После этого материал фиксируется в необходимом положении зажимным приспособлением, и подпирается компенсатором, который обеспечивает постоянство горизонтальной оси прутка/полосы в процессе разрезания. После этого электродвигатель комбинированных пресс-ножниц включается на рабочий ход. Срабатывает муфта включения (для крупных типоразмеров она пневмоэлектрическая многодисковая, для ножниц усилием менее 800 кН узел может содержать и один нажимной диск), а ленточный тормоз растормаживает вал, который через зубчатую передачу передаёт необходимый крутящий момент на кривошипный вал. Находящийся там кривошипно-шатунный механизм преобразует вращение в поступательное перемещение ползуна с рабочим ножом. Отрезанное изделие по склизу падает на приёмный лоток, а оттуда – в ящик для нарезанных заготовок. В это время кривошипно-шатунный механизм возвращается в своё исходное – верхнее – положение. Срабатывает система включения, а фиксация вала обеспечивается синхронным включением тормоза ленточного типа.
Операции, выполняемые на пресс-ножницах НГ5224
При автоматической работе пресс-ножниц комбинированных во время обратного хода ползуна выполняется проталкивание и фиксация в зоне реза следующей заготовки.
Пресс-ножницы с гидравлическим приводом (например, от фирмы Гека серии Multicrop) работают от силового гидроцилиндра, который управляет возвратно-поступательным перемещением ползуна. Такое оборудование отличается меньшей производительностью, зато предоставляет возможность выдержки ползуна в крайней нижней точке. В некоторых случаях это улучшает качество реза. Ножницы Geka отличаются наличием опции угловой резки профиля, а также возможностью последующей гибки.
Несколько иной кинематикой обладают пресс-ножницы для резки металла аллигаторного типа, а также арматурные ножницы, предназначенные для механизированного разделения прутков из арматурной стали. Крутящие моменты там меньше, поэтому вместо фрикционной муфты в схеме предусматривается конструктивно более простая жёсткая муфта с поворотными шпонками. Помимо неприхотливости при обслуживании, она не требует непрерывной подачи сжатого воздуха под давлением более 5…6 ат. Сам же ползун совершает не возвратно-поступательные, а качательные движения. При несколько худшем качестве отрезки (для скрапа это обстоятельство особого значения не имеет) увеличивается высота рабочего пространства между подвижным и неподвижным ножами, что облегчает разделку металлолома.
Рекомендации по выбору
Эксплуатационные и технические характеристики большинства гидравлических вариаций отличаются универсальностью
При обработке заготовок важно учитывать толщину материала. Форма рабочей части изделия подбирается исходя из сферы его использования
При выборе особое внимание необходимо уделить габаритам и массе самих ножниц
Гидравлические инструменты имеют основные эксплуатационные параметры, на которые можно опираться при выборе орудий труда для резки металла, резины, бетона, шин:
Комбинированные ножницы, предназначенные для вскрытия конструкций, бывают оборудованы дополнительной педалью. Она сбрасывает давление в рабочей помпе. Если инструмент длительное время простаивал, эта деталь может неправильно сработать.

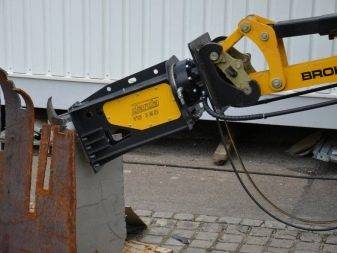

Классические гидравлические ножницы могут резать профиль сечением около 100 мм. Инструмент подходит не только для металлопроката, но и может быть использован в качестве навесного оборудования экскаватора. Существуют пожарные или кабельные гидравлические ножницы, их используют соответствующие службы. Инструмент с ножами, работающими по типу гильотины, нужен для нарезки арматуры, проволоки или кабеля. Разрезы, сделанные подобными изделиями, отличаются хорошим качеством, даже если тросы достаточно толстые. Данные варианты устройств отличаются способом смыкания лезвий.
Чтобы выбрать ножницы для дома необходимо учесть:
Аллигаторные ножницы и их применение
Аллигаторные ножницы являются одной из разновидностей приводных рычажных ножниц для резки металла, характерная особенность которых — открытый зев, похожий на крокодилью пасть, что и предопределило их наименование. Такое оборудование используется преимущественно для резки металлолома и скрапа чёрных металлов, а также для разделки проката сложных профилей — швеллера, квадрата, уголка и т.д.
Конструкция и использование узлов
Параметры и конструктивное исполнение, с которым производятся аллигаторные ножницы, регламентируются техническими требованиями ГОСТ 15032. Типовыми узлами подобного оборудования являются:
Функционируют рассматриваемые механизмы также как кривошипные/эксцентриковые прессы тихоходной компоновки. Движение подвижного ножа (для ножниц Н315 с усилием 315 тс) обеспечивается таким образом. Электродвигатель передает крутящий момент клиноременной передаче, вращающей массивный маховик. Его назначение — компенсация перепадов кинетической энергии вращения, которые возникают при прямом и обратном цикле работы оборудования.
В маховике устанавливается муфта включения. У более старых моделей — например, для Н313 с номинальным усилием 1500 кН — муфта выполняется с жёсткими поворотными шпонками. Это ограничивает допустимый момент и снижает предельное количество включений. Зато нет необходимости в подключении Н313 к системе пневматической сети повышенного давления, что делает технику приемлемой для использования на открытых площадках, в частности, на базах по приёмке металлолома.
Аналогично устроен и привод оборудования усилием 315 тс.
При включении муфты маховик передаёт вращение промежуточному валу, а от него через прямозубую зубчатую передачу — главному, кривошипному, валу. К эксцентрику вала крепится рычаг, противоположный конец которого соединяется с осью качающегося балансира. Вторая ось балансира закреплена на станине оборудования. На рабочем торце балансира есть посадочное место для рабочего инструмента — ножей, сделанных из инструментальных сталей повышенной твердости и с высоким сопротивлением на срез. В качестве таких, в зависимости от марки разрезаемого проката, могут применяться стали У12А, У13 и т.п.
Некоторое применение получили аллигаторные ножницы передвижного исполнения, для чего нужно специальная тележка. Не отличаясь большими технологическими усилиями, они мобильны, и, при наличии на базе приемки металлолома стационарной сети с напряжением 380 В, могут быстро перемещаться с одного участка работы к другому.
Прогрессивные модели
Основной тренд, где совершенствуются аллигаторные ножницы — это применение более надёжных механизмов включения. Для оборудования больших усилий используются пневмофрикционные муфты, дающие возможность увеличивать предельное число ходов и обеспечивающие отключение привода при вероятных перегрузках.
В последние годы стремительно растёт удельный вес подобного оборудования, как гидравлические аллигаторные ножницы. К ним относятся аллигаторные ножницы q43-1600 китайского производства и отечественные аллигаторные ножницы с гидроприводом модели Н2732. Оба агрегата имеют равное номинальное усилие 1600 кН, и оснащены гидравлическим прижимом проката перед отрезкой, что повышает удобство эксплуатации, и увеличивает качество реза металла. Аллигаторные ножницы с гидроприводом позволяют автоматизировать цикл разделения стальных заготовок, что улучшает оперативность приема металлолома, в частности, относительно длинномерных его частей.
Модернизируются и более старые модели: к примеру, аллигаторные ножницы модели Н315, (номинальным усилием 315 тс) снабжаются механическим прижимом разрезаемого металла и ограждением рабочей области.
Основными отличиями ножниц модели Н2732 являются:
Ножницы Н2732 имеют надёжное ограждение станины, что исключает попадание в зону реза посторонних предметов.
Заключение
Применение подобной техники на пунктах приёма металлолома обеспечивает быструю разделку металлолома на более мелкие фрагменты, и облегчает его последующую транспортировку к местам последующей переплавки сырья. Оборудование позволяет оптимизировать работу и увеличить производительность на производствах в разных сферах промышленности.
