#18 Амбиентная подсветка салона
Доброго времени суток!
Владельцы дорестовых машин прекрасно знают, что Баварские инженеры недоработали подсветку дверных карт, от чего часть водителей даже и не в курсе, что что-то вообще где-то должно светиться 🙂
Однако подсветка вокруг рамки климата, а также сателлиты над ремнями безопасности светят вполне неплохо. Вот и моя машина в комплектации luxary оснащена пакетом светотехники, а также двумя цвета свечения, классический — янтарь (красный/оранжевый) и luxary — белый (лунный).
Как всегда есть 2 пути:
1. Закупить комплект вставок с китайского интернет магазина, такой комплект будет светить достаточно ярко, так как вместо световодов используется обычная диодная лента и цена комплекта как я понимаю в среднем 10 т.р.
2. Оригинал. Кто-то знает, а для кого-то может будет новостью, в рестайлинговых машинах инженеры признали недоработку и устранили её.
По сути — цена вопроса примерно одинакова, например я со своей скидкой по автозапчастям могу купить комплект на одну дверь за 1900 руб, а именно:
1. LED маркер двухцветный 63319353133 (левый передний)
2. Световод 63319239409 (левый передний)
То есть если округлить до 2 т.р. х 4 = 8 т.р., что даже чуть дешевле Китая, конечно при условии самостоятельной установки, но нужно иметь введу, что яркости как от диодной ленты не будет, будет именно атмосферная (амбиентная) называйте как хотите подсветка, которая не напрягает и вы не будете ночью сидеть как при свете дня. 🙂 Но конечно есть товарищи кто любит всякие там подсветки и всё прочее, дело вкуса, я ничего против не имею, просто мне было бы не комфортно ехать ночью и понимать, что у меня светлее в салоне чем на улице, проще тогда освещение салона включить, кто боится темноты )))
Как вы поняли, я пошёл по пути оригинала, но немного ранее, почитав драйв2, выяснил, что изначально подсветка задушена — сопротивлением в led драйвере и привязкой к регулировке общей подсветки салона, тогда не долго думая, вызвонил своего друга пайщика-электроника, к счастью у которого и резисторы нужные имелись и принялись паять. Пока он перепаивал, я подключился ESys и отвязал кодировкой зависимость салонной подсветки с яркостью амбиентной, в результате «блик» на ручке открывания двери стал более красным и появилась еле-еле заметная полосочка под самой декоративной вставкой, при условии отсутствия фонарей на улице, а желаемого результата я так и не увидел.
Прошло время, мои копания в интернетах привели ещё к одному умозаключению, что в рестайлинге и сами световоды тоже переделали, думаю что-ж, возьму я на пробу 2 рестовых световода и 2 оригинальных LED драйвера и попробую завершить эксперимент.
Забрав запчасти в магазине, поехал в гараж и под шумок вместе с заменой внутренних элементов ручек (о чём была прошлая запись) решил подмахнуть и оставшиеся компоненты. Какого было моё удивление, когда сравнив свечение перепаянного led драйвера и нового оригинального — оно не отличалось, совсем, даже чуть-чуть.
Здесь сразу закралось 2 мысли, либо перепаяли всё правильно и за 10-15 руб (стоимость резистора) получили рестайлинговые драйверы, либо ни о какой яркости речи быть не может, так как на сильное повышение яркости за счёт световода я не надеялся. Вынув старый световод и сравнив с новым — осмотрев внимательно — разницы не увидел никакой! И здесь подкралась мысль (чувак, ты выкинул 4 т.р. на ветер), думаю ладно, раз купил — надо ставить!
Поставил, дождался вечера (темноты), снял машину с охраны и ох*ел. При свете дня конечно никакой подсветки видно не было, а вот вечером ситуация изменилась, кстати пока ставил новые компоненты подсветки, родные перепаянные led драйверы поставил на задние двери (для эксперимента).
Сентименты, первая годовщина, амбиентная подсветка
Всем привет!

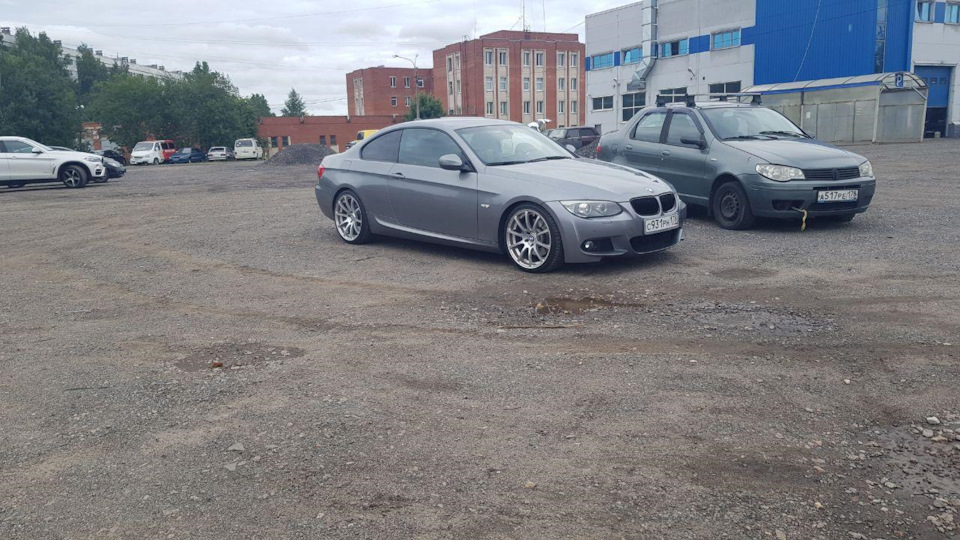

Сегодня 2-е сентября. Костры рябин ещё рано поджигать, но вот ровно год назад я стал счастливым владельцем этого замечательного автомобиля. На старости стал немного сентиментален, каюсь 😂🤣😈
До сих пор помню, какой был взволнованный, охреневший от происходящего и не верящий, что сей шедевр автомобилестроение теперь мой, а так же на понимающий, что мне досталось и что теперь с этим всем делать. 🤣🚗✌🔥😎 А после очухался, когда фигачил по М11 домой где-то под Вышним Волочком))
В честь этого, да и просто потому, что наконец-то приехали оригинальные компоненты, обновили амбиентную подсветку салона, пока что только в передних дверях Опция S563A — расширенный пакет светотехники — по вину отбивалась, но подсветка почему то, как бы это помягче сказать, не светила нифига короче 🤣 Световоды почернели, либо от старости, либо от чего-то ещё, кто знает.
Отдельное спасибо flammer
За идейное вдохновение, так сказать. Но начнём по порядку.
Как-то залипая на просторах D2, изучая БЖ одноклубников по Е92, я наткнулся на пост flammer о дооснащении дорестовой 335 опцией S563A, включающей в себя амбиентную подсветку салона. И чё-то как-то загорелся докинуть себе такую же. Начал изучать вопрос.
Световоды, светодиоды, проводка, планки в оттенок…Список з/ч перевалил за 30 000р, самое дорогое — планки перед и зад. «Ну нафиг», подумал уже было я и пошёл спать.
Но утром, прогревая машину в гараже, я внезапно обнаружил, что ручка двери какая-то подозрительно «морковная». Заглянул под планку и — бинго! Оно светится! Список покупок сократился до +-4000р, а это уже вменяемо. Теперь решение напросилось само — оживить и освежить для начала перед.
Во время своего очередного визита в BiMMER, посвященному дезинфекции системы кондиционирования, заказал запчасти:

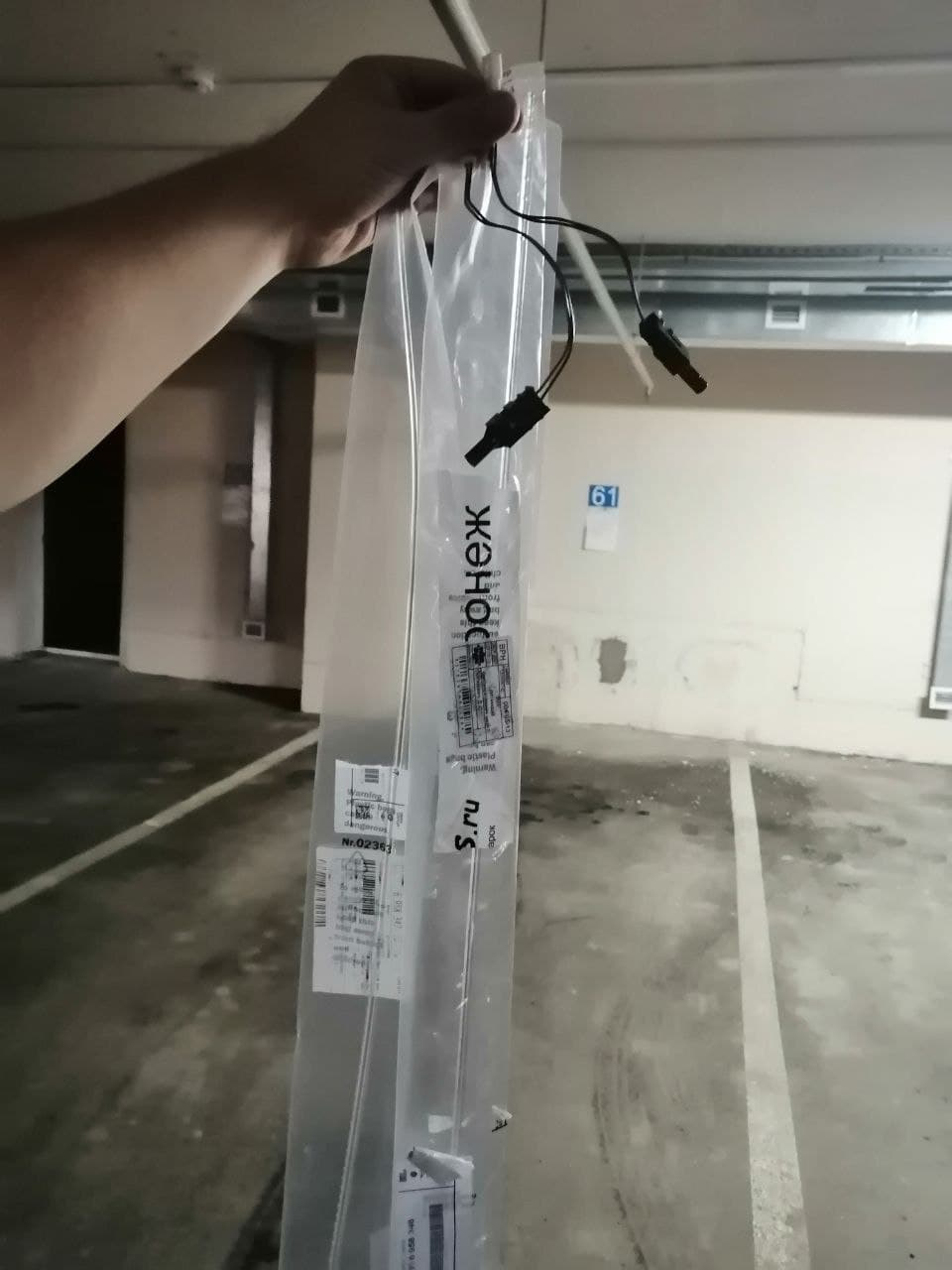

-Светодиод подсветки 63319122420 (пока что 2 штуки)
-Световод двери Левый 63316958347
-Световод двери правый 63316958348
Ценники гуманные, +- как в любом кросс-докинге. Артефакты же сами достаточно редкие.
Ждал почти месяц. Но всё новое, оригинальное. Можно было, конечно, приколхозить светодиодную ленту — но это не наш подход. Только орига, только хардкор!

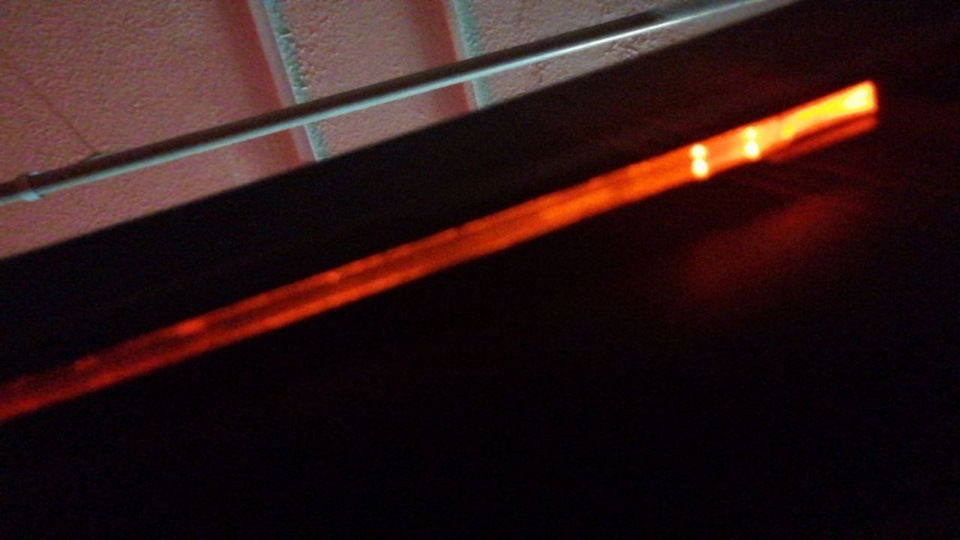

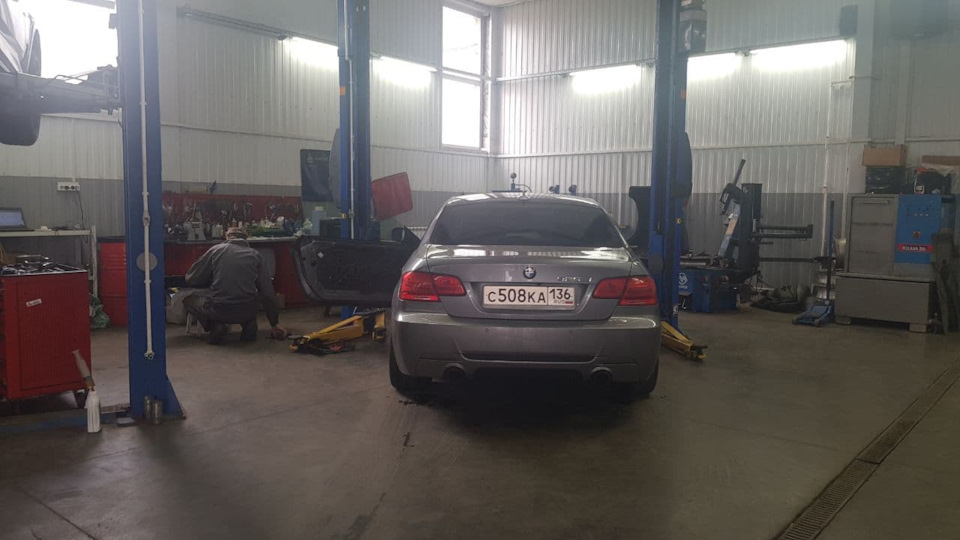

Сняли карты, высверлили крепления верхней планки, вынули старые световоды и диоды, которые почему-то знатно так потускнели, засунули новые. Работа заняла 2.5 часа и потребовала 3000 русбаксков.
LEDизация салонного света. Окончание. Амбиентная подсветка на торпедо (над бардачком)
Окончание моей эпопеи с улучшением салонного света. Начало и продолжение — по ссылкам.
1. Амбиентная подсветка на торпедо (над бардачком)
В комментариях к ранним записям уважаемый fire02 написал, что светильник этой подсветки имеет код 81081-48010 и что его довольно легко установить. Спасибо, Дмитрий!
Деталь весьма дефицитная, но нашлась пара предложений на Zzap. Заказал в «Автоприбамбасы» (хороший продавец, рекомендую).
Несколько недель ожидания, и деталь пришла. Выглядит светильник так, он длиной см 30-40.
По-моему, такая подсветка штатно ставится в дорогие комплектации — F-Sport, Luxury (подправьте владельцы таких комплектаций, если я не прав). Ну, и поскольку крупным автоконцернам невыгодно разрабатывать разные виды проводок для разных комплектаций, то у всех комплектаций проводка максимально полная, поэтому шанс обнаружить в торпедо разъем питания для этого светильника очень велИк. Тем более fire02 сообщил, что поставил себе эту подсветку без проблем. :))
Я боялся, что нужно будет много разбирать в торпедо, но нужно сделать всего 2 действия — снять правый торец торпедо и вытащить молдинг над бардачком.
Сняв молдинг, ищем разъем питания. Я поначалу его не увидел и успел расстроится, но он оказался аккуратно закрепленым за воздуховодом.
Самая сложность — проводку с разъемом оттуда изъять. Чтобы разъем в неподключенном виде не болтался и не брякал, проводку свернули в петлю и закрепили белым скотчем на специальном кронштейне. Я просто отверткой разорвал тот белый скотч и вытащил разъем питания.
Далее устанавливаем светильник на снятый молдинг до характерных щелчков, он крепится на защелках.
Собираем в обратной последовательности, никаких сложностей нет.
В работе посветка светится равномерной белой полосой. Причем в режиме паркинга — поярче, в движении — в 2-3 раза слабее, чем при паркинге. Хорошо придумано — чтобы не отвлекало при управлении!
На фото оттенок подсветки торпедо нейтрально белый, а на ручках открытия дверей — холодный белый. Вживую это в глаза совсем не бросается, к тому же подсветка торпедо по оттенку гармонирует с остальной подсветкой приборной панели (часы, регуляторы и т.д.), а подсветка ручек дверей — совпадает с оттенком клавиш стеклоподъемников. Так что всё довольно гармонично. ))
Подсветка над противосолнечными козырьками
Этой подсветкой, которая загорается при пользовании зеркалом в противосолнечных козырьках я почти не пользуюсь, только жена изредка. Но как-то на Озоне попалось выгодное предложение со светодиодами Philips с цоколем W5W:
Установка совершенно проста. Светильник вынимается из потолка отжимом отверткой (лучше пластиковой) слева. кстати, я обратил внимание, как сильно нагревается в нем лампочка накаливания. Обжечься можно, если она горела несколько минут!
Яркость светодиодных «Филипсов» не сильно больше ламп накаливания, зато оттенок теперь полностью идентичен центральной лампе на потолке.
Надеюсь, теперь всё. Больше светодиодить нечего… :)))
Ambient Light, освещение салона
Всем доброго времени суток Друзья!
Отличного всем настроения!
Спасибо, что Вы с нами))
Итак, впереди как обычно будет много букф, а возможно и не очень.
Речь пойдет о так называемой амбиентной подсветке салона, в последнее время это набирает популярность.
Как по мне же, это весьма приятный способ сделать салон автомобиля более уютным. Собственно стал я размышлять как это сделать, а в это время мой Дружбан crow113 нашел на просторах всем известного китайского магазина решение, а именно EL провод — или как полностью называется электролюминесцентный шнур.
После того как мой Друг установил их себе, Я посмотрел на все это дело и признаюсь мне понравилось. И заказал себе пару шнуров с инверторами длинной по 2 метра каждый.
Сегодня наконец-то дошли руки установить шнуры.
Для установки необходимо снять дверную карту (описывать данный процесс не стану, так как это было сделано уже не однократно другими Драйвовчанами), далее что бы шнур светился необходимо его запитать. Я запитал его на подсветку кнопок стеклоподъемников, делается это очень просто, ищется плюс и минус в фишке и в дальнейшем туда внедряется проводка.
Самое как мне показалось сложное, это правильно, а главное надежно установить сам шнур, у него есть небольшой плавник, который можно вставить в сочленение пластика. Особенно сложно провести по низу, где идет накладки дверной ручки, так как пластик прилегает друг к другу очень плотно.
Также может возникнуть сложность с заведением окончания шнура во внутрь дверной карты, но тут кто на что горазд, я завел его через сочленение пластика и в результате встало все идеально.
Внутри проводку пустил по каналу штатной проводки, обмотав все тряпичной изолентой, инвертор был установлен в углубление с внутренней стороны карты и надежно там зафиксирован.
Вот такой вот небольшой тюнинг, но получилось весьма не дурно, а главное данная подсветка не создает сильного освещения, по яркости она как штатная подсветка салона, магнитолы и приборной панели, абсолютно не напрягает.
Кто то говорит, что инверторы могут издавать писк, да такое возможно, однако у меня данной проблемы нет, что тоже весьма радует.
На этом пожалуй все!
Получилось несколько сумбурно, но надеюсь вам понравилось.
Всем отличного настроения и гладкой дороги Друзья!
Ambient Lighting (амбиентная подсветка салона)
Я как и многие владельцы классических BMw (читать — старых колымаг) засматривался-таки на яркий салон новых BMW (читать — корейские обмылки). Чего там стесняться — откровенно завидовал той светодискотеке, что творится в салоне автомобилей серии G.
Естественно сначала противился и невзлюбил «новое веяние маркетинга», а потом все же привык и даже больше! Захотел себе установить такое же.
Поиск подобного на мой несвежий кузов был весьма безуспешным. BMW X1 e84 не так популярен в тюнинге, как оказалось)
Помогли найти следующее:
Если внимательно присмотреться, то можно после эффекта Вау заметить неопрятность и чужеродность этого элемента в салоне. Потому что подсвечивающийся элемент был установлен поверх панелей салона — мне так не хотелось.
Для начала был закуплен материал для реализации задуманного. Это оптоволокно с подсветкой. Я брал на 6 источников света в панелях и на 4 источника в ноги. Питание такой штуки идёт через стандартный разъём в прикуриватель и устанавливается через предохранитель.
Начал с того, что снял подлокотник и установил там «центр» всей подсветки — питание и блок с разводкой подсветки.
Внимательный читать может заметить, что коробки 2, а я описывал только одну систему подсветки. Все правильно: одна коробка для подсветки карт и торпедо, вторая — для подсветки ног.
Кстати, регулирование подсветки работает через Bluetooth приложение на телефоне. RGB цвета на любой цвет и выдумку. Режимов работы около 30: постоянный свет, стробоскоп, мигание, чередование и т д
Потом приступил к тому, что снял карты дверей и закрепил оптоволокно внутри каждой карты дверей.
