Типы сглаживания в играх
Начнем с определения:
Сгла́живание (англ. anti-aliasing) — технология, используемая для устранения эффекта «зубчатости», возникающего на краях одновременно выводимого на экран множества отдельных друг от друга плоских или объёмных изображений.
Почему возникает «зубчатость»? Проблема в том, что мониторы современных ПК состоят из квадратных пикселей, а значит на них действительно прямыми будут только горизонтальные и вертикальные линии. Все линии, находящиеся под углом, будут строиться из пикселей, находящихся по диагонали друг к другу, что и вызывает «зубчатость». К примеру, справа на картинке — вроде бы ровная линия. Однако стоит ее увеличить, как сразу становится видно, что никакая она не прямая:
Чем это грозит в играх? Тем, что, во-первых, при движении будет возникать эффект «мельтешения» — такие неровные линии будут постоянно перестраиваться, что будет и отвлекать от игры, и делать картинку неестественной. Во-вторых — далекие объекты будут выглядеть нечетко.
Сразу же возникает вопрос — а как убрать эти неприятные эффекты? Самый простой способ — сделать пиксели меньше при том же размере экрана (иными словами — сделать разрешение больше и поднять плотность пикселей). Тогда «зубчатость» будет проявляться слабее, и картинка будет выглядеть естественнее. Но увы — способ хоть и простой, но дорогой, да и для видеокарты это достаточно сильная дополнительная нагрузка. И тогда, дабы улучшить картинку не меняя монитора, было придумано сглаживание.
SSAA (Supersample anti-aliasing) — самое тяжелое сглаживание, потому что оно, по сути, описывает способ убирания лесенок, который я привел выше: при четырехкратном (4х) сглаживании видеокарта готовит картинку в разрешении вчетверо выше, чем выводит на экран, потом происходит усреднение цвета соседних пикселей и вывод на экран в исходном разрешении. Получается, что виртуальная плотность пикселей вдвое выше, чем у экрана, и лесенки практически перестают быть заметными. Очень сильно сказывается на производительности: к примеру, если разрешение в игре 1920х1080, то видеокарта вынуждена готовить картинку в 4К — 3840х2160. Однако результат получается великолепным — картинка выглядит как живая, никакого мельтешения нет:
MSAA (Multisample anti-aliasing) — улучшенная версия SSAA, которая потребляет гораздо меньше ресурсов. К примеру — зачем сглаживать то, что находится внутри текстуры, если лесенки есть только на краях? Если текстура представляет собой прямую линию под углом к игроку, то можно сгладить лишь один участок и продолжить эффект на весь край текстуры. В результате нагрузка на видеокарту становится ощутимо меньше, и по тяжести даже 8х MSAA оказывается ощутимо легче 4х SSAA при сравнимом качестве картинки.
CSAA и CFAA (Coverage Sampling anti-aliasing и Custom-filter anti-aliasing) — по сути несколько улучшенный MSAA от Nvidia и AMD (позволяют выбирать дополнительные отсчёты «перекрытия» пикселя, по которым можно уточнять итоговое значение цвета попадающего на край треугольника экранного пикселя). 8x CSAA/CFAA дает сравнимое с 8x MSAA качество картинки, однако потребляет примерно столько же ресурсов, столько и 4х MSAA. На сегодняшний момент оба сглаживания не используются — разработчики игр решили использовать унифицированные для всех видеокарт сглаживания.
FXAA (Fast approXimate anti-aliasing) — нетребовательное быстрое сглаживание. Алгоритм прост — совершается один проход по всем пикселям изображения и усредняются цвета соседних пикселей. Это слабо нагружает видеокарту, однако сильно мылит картинку (обратите внимание на четкость текстуры камня), делая далекие объекты вообще неузнаваемыми:
Такое сглаживание имеет смысл включать только если лесенки терпеть не можете, а видеокарта не тянет лучшее сглаживание. По сути тут идет выбор между замыливанием изображения и лесенками.
Из особенностей — это единственное сглаживание, работающее полностью на процессоре, поэтому практически не влияет на fps в играх при мощном процессоре. Из-за более сложного алгоритма изображение получается более качественным, чем с FXAA, однако до 2x MSAA все еще далеко.
SMAA (Subpixel Morphological anti-aliasing) — смесь FXAA и MLAA. По сути несколько улучшенный MLAA, но работающий на видеокарте (так как процессор для сглаживания подходит гораздо хуже). Дает картинку, сравнимую с MLAA, лучше, чем FXAA (обратите внимание на бочки), однако потребляет больше ресурсов:
Такое сглаживание является хорошей заменой FXAA, и по уровню нагрузки на видеокарту находится между отсутствием сглаживания и 2x MSAA, так что есть надежда, что в будущем игр с ним будет все больше.
TXAA(Temporal antialiasing) — новая технология сглаживания от Nvidia. В отличии от других типов сглаживания, которые работают только с одним кадром (то есть с неподвижной картинкой), это умеет работать с движущимися объектами и хорошо убирает «мельтешение» картинки. По сути является смесью MSAA и SMAA, дает очень качественную картинку, однако немного ее мылит и очень требовательно к ресурсам.
В итоге — какое сглаживание выбрать? Если видеокарта совсем плохо тянет игру, то или оставаться без сглаживания и смотреть на лесенки, или же выбрать FXAA и любоваться на мыло. Если же система по-мощнее, но MSAA все еще не тянет — стоит выбрать MLAA или SMAA. Если видеокарта играючи справилась с 8х MSAA — стоит смотреть на SSAA или TXAA.
Сглаживание в играх: как разработчики делают картинку приятнее и какой тип сглаживания выбрать?
Авторизуйтесь
Сглаживание в играх: как разработчики делают картинку приятнее и какой тип сглаживания выбрать?
Если вы когда-нибудь заглядывали в настройки графики в играх, то, вероятнее всего, замечали параметр сглаживания. И если другие настройки, такие как дальность прорисовки или качество теней, достаточно интуитивны, то с пониманием сглаживания могут возникнуть проблемы.
Зачем нужно сглаживание в играх?
Строение экрана монитора представляет из себя матрицу квадратных пикселей. Несложно догадаться, что в таком случае идеально правильными будут отрисовываться только горизонтальные и вертикальные линии. Как только компьютер попытается отрисовать наклонную линию — появляется зубчатость пикселей.
Лесенка пикселей при отрисовке наклонных линий
Эту проблему можно решить приобретением монитора с бОльшим разрешением. Скорее всего, если у вас не современная видеокарта, то придётся обновить и её. Но такой вариант устроит далеко не каждого.
По этой причине разработчики добавляют в свои игры технологию сглаживания. Она была придумана ещё в 1972 году, но популярность в игровой индустрии начала набирать только спустя несколько десятков лет. Суть сглаживания заключается в том, чтобы закрасить соседние от зазубренности пиксели в промежуточный цвет (или градиент цветов). В таком случае переход будет казаться не таким резким, тем самым сглаживая границу.
Пример сглаживания наклонной линии
Примечание Сглаживание применяется не только в играх, но и в интерфейсах программ и даже просто в операционных системах. Помимо изображений, алгоритм обрабатывает и текст, делая маленький шрифт более читаемым.
Добиться сглаживания можно разными способами. Ниже перечислены 8 основных и популярных алгоритмов сглаживания, однако в играх могут попасться и другие типы.
SSAA (SuperSample Anti-Aliasing)
Самый простой, но в то же время самый эффективный тип сглаживания, который в играх даёт самую приятную картинку. К сожалению, он сильно снижает производительность. Видеокарта виртуально увеличивает разрешение экрана в несколько раз. После отрисовки кадра изображение сжимается обратно до оригинальных размеров, усредняя цвета виртуальных пикселей в соответствующие им реальные пиксели. Если разрешение экрана Full HD (1920×1080), а сглаживание работает в четырёхкратном режиме, то кадр будет отрисовываться в разрешении 4K (3840×2160).
Примечание Усреднение пикселей — это просто нахождение среднего цвета от нескольких виртуальных пикселей. Например, в SSAA x 4 разрешение увеличивается в два раза. Тогда каждому реальному пикселю будут соответствовать 4 виртуальных. Вот примеры того, как будет происходить усреднение:
Примеры усреднения цветов
Такой тип сглаживания убирает лесенку, делает мелкие объекты вдали более различимыми, а саму картинку просто более приятной для глаз.
GTA SA: Graphics. Помощь в обучении.
Grand Theft Auto: San Andreas
Приветствую вас, пользователи.
В данной теме, я, от «А» до «Я» раскрою секрет красивой атмосферы такой игры, как GTA San Andreas.
Многие из нас знают о высоких показателях современных игр и их графики, но, многие так же, из нас, предпочитают превратить «Легенду Rockstar» в произведение искуства модмейкеров, при этом не выкладывая из своего кармана деньги на новый мощный ПК.
Перейдем к делу. Что бы новичкам было всё более понятно, я буду разлаживать все по полочкам и пошагово.
Установив графику, получим свежую и насыщенную колоритами игру, казалось бы, 2005г. выпуска.
Далее, уже по вашему усмотрению, вы можете как удалить настройку, так и установить новую, изменяя её.
Теперь, я хотел бы добавить еще несколько полезных советов и описаний в плане известных проблемм в GTA San Andreas.

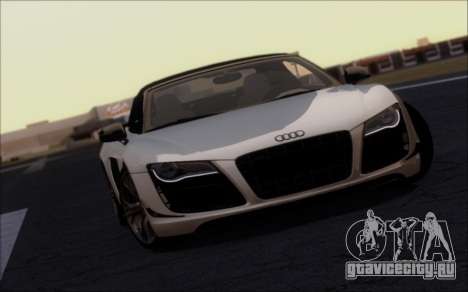

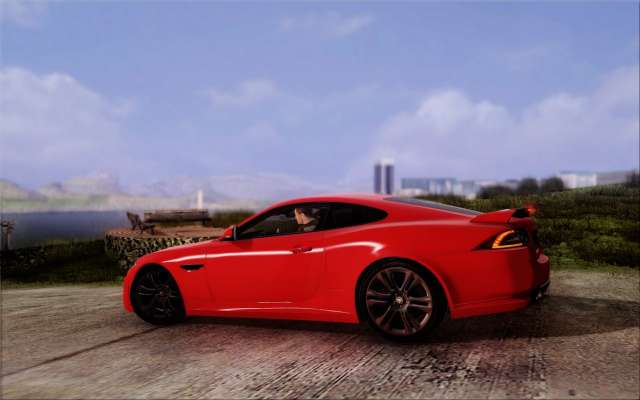

В результате, игра 2005г. выпуска, преобретает у меня вот такой вид.
Для более красивого результата, я могу дать еще один совет: такой как установка текстурных модов, которые играют очень важную роль в графике вашей игры. Сейчас составлю список рекомендуемых модификаций, которые просто, даже обязательно должны быть у каждого в игре:
С вами был я, Tinrion.
Благодарю тех, кому моя статья принесла пользу, значит труд мой был вложен не зря.
Желаю успехов в начинаниях и поправках.
[Spin-Off] Anti-Aliasing (AA) в современных играх
Вообще рассказать про АА я собирался в третьей части, но я не успеваю закончить её за эти выходные. Плюс, стиль изложения в данном случае никак не согласуется с остальной серией статей (слишком суровая теория).
Поэтому я решил выделить тему о сглаживании в такой мини-спин-офф. Но читать настоятельно рекомендуется в продолжение самой третьей части.
Anti-Aliasing (AA) в современных играх
Или, по-нашему — … тоже антиалайзинг. Полноценного русского названия для этой технологии просто нет. Можно перевести его как «устранение эффекта лесенки» или «устранение ступенчатости». В играх его часто переводят как «сглаживание». Но все эти варианты не совсем корректны, и в среде людей, занимающихся графикой, просто используют кальку с английского названия.
Чтоб разобраться, что это за зверь такой — «антиалайзинг» — и с чем его едят, надо сперва выяснить, что такое «алайзинг» (aliasing) и откуда он берётся.
Внимание!
Расстановка точек над АА невозможна без некоторой суровой теории. И картинки по ходу тоже будут не красивыми скриншотами из ААА-игр, а специальными синтетическими примерами.
Если тебе такое не по силам / не интересно — крути вниз, к кратким выводам.
Дело в том, что компьютерная графика, как и всё компьютерное, дискретна.
Если брать конкретно изображение — то с точки зрения процессора это всего-навсего таблица из пикселей. Об этом ты и без меня знал. Но вот из-за этой фундаментальной вещи — начинаются проблемы.
Допустим, у нас в кадре есть чайник (так уж повелось у 3D-шников: брать его в качестве болванки).
Для камеры он будет выглядеть вот так: Каждая ячейка — это отдельный пиксель.
В реальной природе (например, на матрице фотоаппарата) каждый пиксель получит средний цвет той области, которую он представляет. То есть,
Но так обстоят дела в реальной природе. Когда же изображение создаётся искуственно, компьютер не может получить средний цвет в области, потому что никаких «областей» и нет. Есть лишь пиксели. И цвета для них ему надо откуда-то «придумать». Что он и делает.
Рендеринговый движок при создании картинки «стреляет» из камеры лучами в центр каждого пикселя:
… потом — смотрит, в какую точку на поверхности этот луч попал, и вычисляет в ней цвет.
Вот тут-то — и лежит наш камень преткновения, именуемый алайзингом.
Super-Sampling (SSAA)
Корень зла — в том, что каждый семпл «видит» цвет лишь в одной точке. И не важно, в центре пикселя мы его «стреляем» или сбоку: попав в одном направлении, он тем самым упускает всё остальное.
Так что самое простое и очевидное решение — «стрелять» по несколько семплов в каждом пикселе, а потом усреднять их цвета. Это и есть суперсемплинг.
Решение, что называется, «в лоб» (брутфорсное), и это палка о двух концах. С одной стороны, брутфорс всегда корректнее, чем всякие имитации. С другой — он и ресурсов требует гораздо больше.
Фактически, если мы стреляем в каждом пикселе по 2, 4, 8 семплов — это всё равно что рендерить картинку в разрешении, которое больше во столько же раз. То есть, и производительность падает пропорционально.
Со временем придумали разные алгоритмы для генерации дополнительных семплов, но они лишь повышали качество картинки, а требовательность к ресурсам оставалась прежней. Взято с Википедии, там же — плюсы и минусы каждого метода. Если вкратце, то они улучшаются в таком порядке (если говорить только о реалтаймовой графике):
Grid:
Random / Stochastic:
Poisson disc:
Jittered:
Rotated grid:
Так что если ты увидишь в меню варианты вида «SSAA grid» и «SSAA rotated grid» — ты поймёшь, что речь как раз об этом. Grid — это самый первый (самый «дубовый») вариант, все остальные выглядят лучше при том же числе семплов.
Суперсемплинг также называют FSAA (Full-Scene AA), но на мой взгляд это весьма неудачная аббревиатура, т.к. возникают разночтения с FullScreen AA. То есть, с «полноэкранным антиалайзингом» — общим названием вообще всех видов АА как такового.
Ещё помнится, что я встречал в какой-то игре вариант перевода «избыточная выборка» — это тоже SSAA, только глазами надмозгов.
Multi-Sampling (MSAA)
CSAA (Coverage Sampling AA)
АА как пост-эффект
MSAA/CSAA показали, что важно не только плодить дополнительные семплы на соседних пикселях с высокой контрастностью, но и просто умело размывать их. Что породило ещё кучу новых видов АА, которые уже и вовсе являются не трёхмерными технологиями, а чисто двухмерными.
Они оперируют с готовым изображением (как фильтр в фотошопе), просто по-разному размывая уже имеющиеся пиксели/семплы. Соответственно, применяются они в самом конце, что позволяет комбинировать их с «честным» SSAA и «условно-честным» MSAA.
Всего их на сегодняшний день понаплодилось — DLAA — Directionally Localized AntiAliasing
EQAA — Enhanced Quality AntiAliasing
EdgeAA — Edge AntiAliasing
FXAA — Fast approXimate AntiAliasing
GPAA — Geometric Post-process AntiAliasing
GBAA — Geometry Buffer AntiAliasing
MLAA — MorphoLogical AntiAliasing
NFAA — Normal Filter AntiAliasing
SRAA — Subpixel Reconstruction AntiAliasing
SDAA — Second Depth AntiAliasing
SMAA — Subpixel Morphological AntiAliasing
TAA — Transparent AntiAliasing
Я в настоящее время пользуюсь Юнити, так что для сравнения могу показать лишь эти виды: NFAA:
FXAA:
DLAA:
Сами по себе эти алгоритмы способны лишь устранить явную ступенчатость. Но, например, на длинных объектах тоньше пикселя (провода, верёвки) они ситуацию не спасают.
Впрочем, и использовать их надо не как самостоятельный АА, а лишь как дополнение к более брутфорсным братьям. Которое относительно дёшево позволяет немного повысить качество уже сглаженной картинки.
Кроме того, у всех пост-эффектных режимов сглаживания есть одно колоссальное преимущество: они дружат с deffered освещением. Что это такое — как-нибудь в другой раз, но штука эта в современных играх архи-нужная.
Из всего длиннющего списка пост-эффектных АА хочется выделить несколько:
FXAA (Fast approXimate AA) — самый эффективный метод по соотношению ресурсы/качество. Он весьма удачно справляется со сглаживанием на краях объектов. На верёвках, естественно, не особо помогает (как и все остальные в этом списке). Но он действительно шустрый. Что и позволило ему доминировать на консолях предыдущего поколения.
К сожалению, по природе своей, он не только сглаживает границы, но и слегка размывает текстуры. Однако это с лихвой оправдывается тем, что он практически бесплатен в сравнении с MSAA/CSAA.
TXAA (Temporal AA)
Краткие выводы
0. Отсутствие AA — жуть и безобразие.
1. SSAA — самый правильный, но и самый (до безобразия) тормозной алгоритм.
2. MSAA — относительно правильный, и приемлимо тормозной (если нет тех, что дальше).
3. CSAA — по качеству такой же, как MSAA, но значительно быстрее.
4. FXAA — практически бесплатный, но самый «мыльный».
5. MLAA — такой же, как CSAA/MSAA по качеству, но гораздо быстрее по скорости. И, как и FXAA, совместим с современными технологиями (deferred lighting).
6. SMAA — гораздо лучше по качеству, чем FXAA и MLAA, медленнее их по скорости, но по-прежнему быстрее, чем MSAA.
7. TXAA — адская вундервафля, про которую пока мало чего ясно. Соперничает с SMAA, но при этом стремится по скорости к MSAA, а по качеству — к FXAA. Но она единственная полностью устраняет эффект дребезжания (во всяком случае, так заявлено, а на глаз она это делает ничем не лучше, чем SMAA).
Ну и напоследок — срыв покровов.
Все эти режимы сглаживания в будущем могут оказаться попросту не нужны. Разрешения мониторов растут, уже достигли 4K, и при этом некоторые умудряются играть на нескольких мониторах. На всяких retina display — и вовсе невозможно разглядеть отдельный пиксель.
Так что предлагаю тебе сперва провести простой эксперимент:
1. сделать в фотошопе чёрную картинку с пятью-шестью одиночными яркими пикселями разных цветов. Разрешение картинки — как у твоего монитора. Желательно, если ты в ФШ ткнёшь карандашом в случайные места (чтоб сам не знал, где каждый пиксель).
2. Сохраняешь в PNG, открываешь картинку на весь экран через твой просмотровщик (вроде IrfanView).
3. Садишься на том расстоянии от монитора, на котором ты играешь, и ищешь глазами эти цветные пиксели.
Если на поиск у тебя ушло около минуты или больше — поздравляю! Тебе можно вообще класть болт на все эти навороченные антиалайзинги. По той причине, что ты просто не увидишь лесенку в игре, как бы ты ни старался. Грубо говоря, разрешение твоего монитора — больше, чем разрешение твоего глаза (на эту область).
Включай FXAA как почти-бесплатный — и радуйся бескомпромиссному качеству картинки.
Если же ты не из тех счастливчиков с адскими видюхами и гигантскими мониторами, то, по крайней мере, ты теперь знаешь, как подбирать оптимальный режим сглаживания. И чем именно придётся жертвовать в том или ином случае.
