УБРАЛ БЛОК АПС-4
Всем привет.Сегодня демонтировал блок и всю приблуду под названием АПС-4. Да это охранная система разработана для предотвращения от угона авто.Но честно говоря эта система вызывает смех и все об этом знают! Толку ноль, а энергию расходует! На самарах-2 эта система не активирована с завода и поэтому удалить не составляет проблем. Начал с блока который находиться под торпедой слева

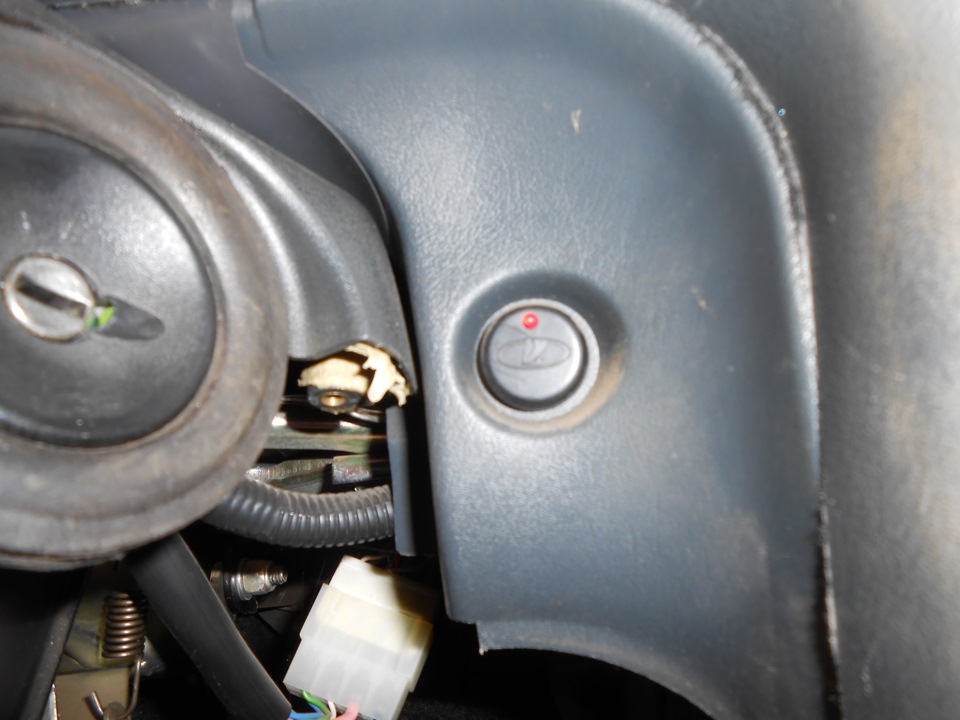

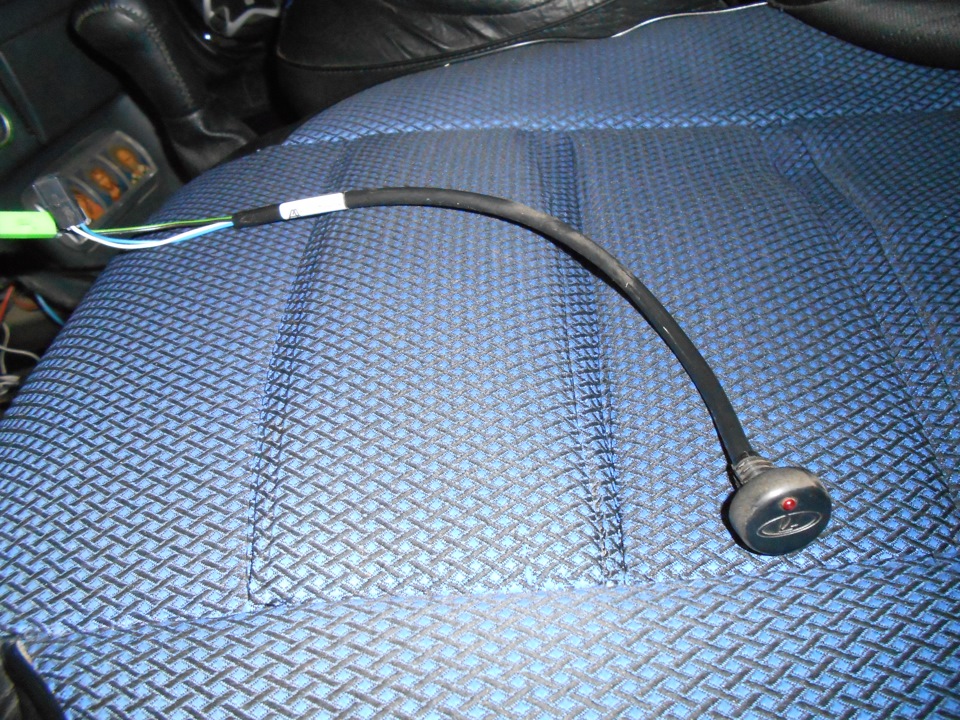

это индикатор состояния апс

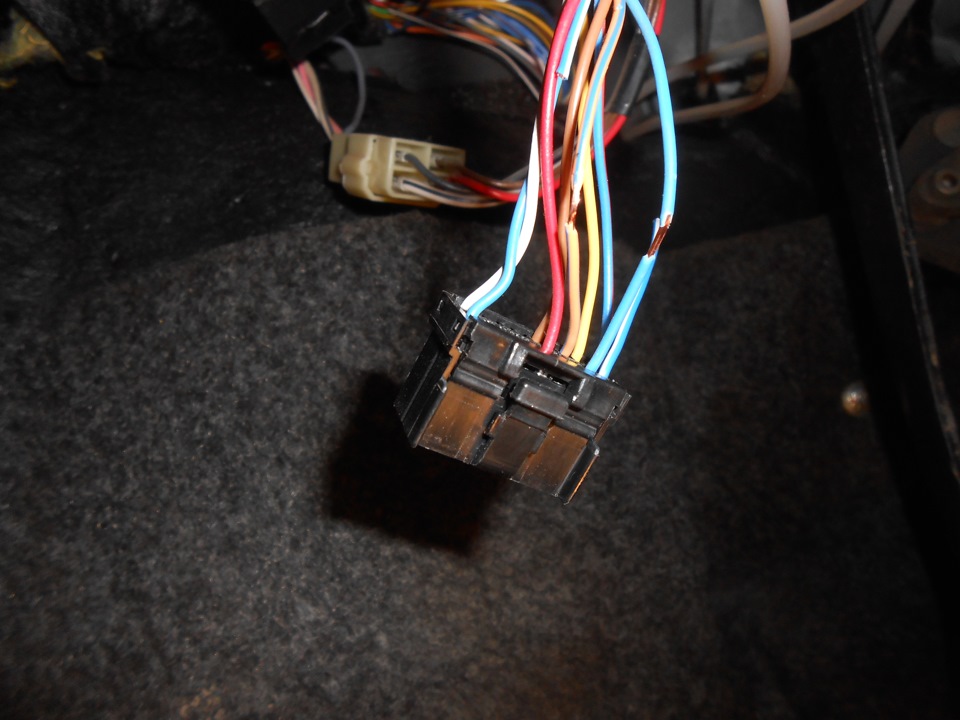

вот эти две колодки отсоединил
колодки обмотал изолентой,

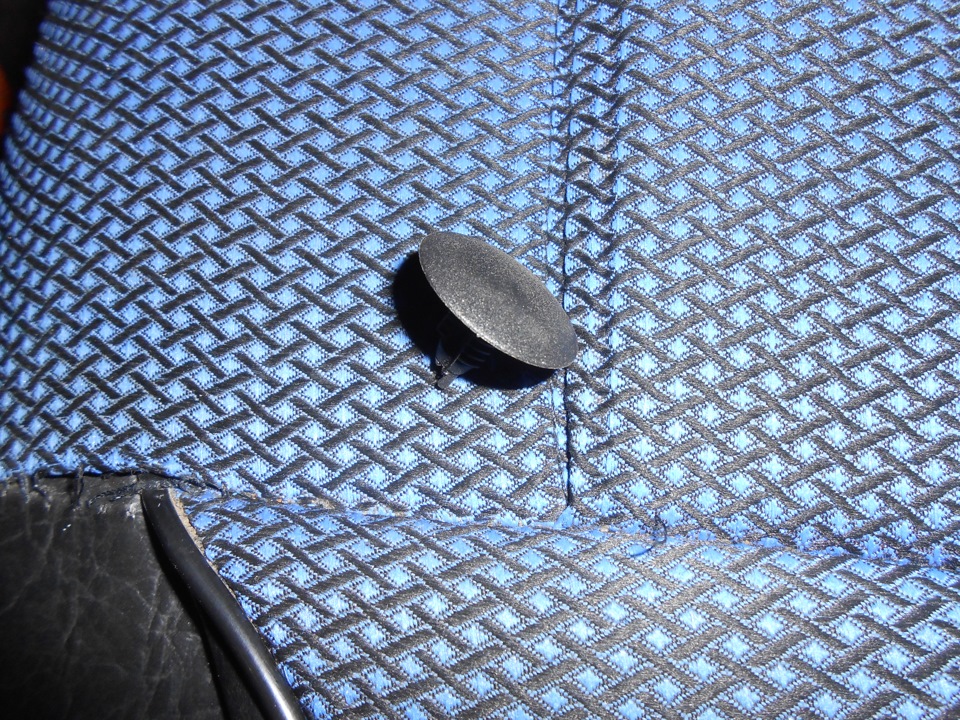

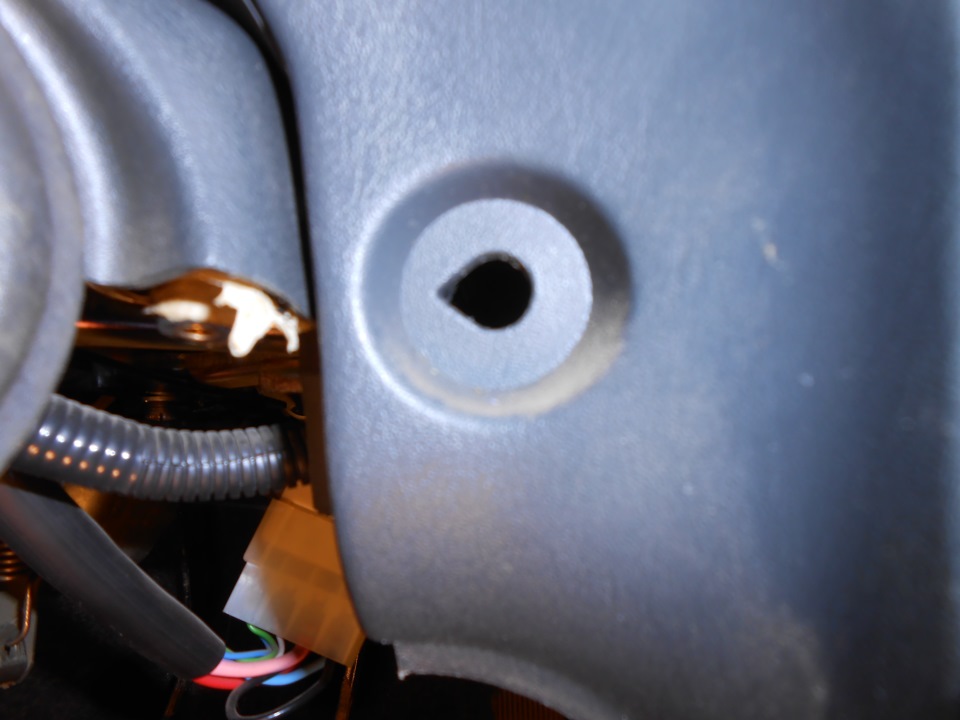

здесь я поставил клипсу потолка от десятого семейства
и приклеил на супер клей
Теперь нужно замкнуть на колодке блока АПС два контакта как на этой схеме
зачищаю провода и спаиваю их вместе вот так
изолирую изолентой и прячу в основной проводке.На этом всё! Всем добра!
Иммобилайзер ВАЗ
Всем привет.
В тексте я буду упоминать аббревиатуру ЭБУ – электронный блок управления. Часто их называют «мозгами».
Я не буду рассказывать, что такое иммобилайзер, об этом написано в предыдущем посте, пойдем сразу к делу. Сегодня я расскажу про иммобилайзеры АПС-4 и АПС-6. Аббревиатура АПС обозначает: Автомобильная Противоугонная Система. Начнем с АПС-4.
АПС-4 ставился на ранние ВАЗы где то до 2007го года. Десятки, зубила и т.д. Работает с ЭБУ MP7.0, M1.5.4(Бош) и Январь-5. НЕ ставился на приоры, калины, шнивы. На них был АПС-6 про него читайте ниже. На классику иммо вообще не ставился.
Из конструктивных особенностей – ключ иммо находится не в ключе зажигания, а отдельным брелком, который надо поднести для считывания к специальному месту на панели. Кстати есть не мало статей в интернете, где люди переделывали этот брелок и встраивали его в ключ, перематывая антенну на замок зажигания. Вот так выглядит АПС-4 и брелки для него:
Иммо на ВАЗы стали ставить с момента начала выпуска инжекторных авто, но тут был небольшой ляпсус: когда начали делать инжектора, оказалось что иммобилайзеров всем не хватает. Я не знаю, почему так получилось. Или завод не справлялся, или экономили, но среди первых авто были машины как снабженные иммобилайзером, так и без него, хотя вся проводка под него была – не было только самого блока. Из-за этого возникла дилемма – что делать то? Решение было гениальным – решили поставлять автомобили с иммоблайзером, но не включенным в ЭБУ автомобиля. То есть коробочка просто болталась в проводке, пока новый хозяин не решит его активировать. Соответственно если не было иммо – не было и проблем. Вот пример, как активировать иммобилайзер, взятый из инструкции к блок АПС-4:
• Включить зажигание, загорается светодиод АПС
• Поднести красный ключ
• Выключить зажигание не убирая красный ключ.
• Короткий писк. Светодиод АПС должен начать мигать.
• Поднести 1 черный ключ.
• Писк. Светодиод гаснет на время.
• Поднести 2 черный ключ.
• Писк. Светодиод гаснет на время.
• Поднести красный ключ.
• Писк. Светодиод загорается.
• Включить зажигание.
• Писк. Светодиод гаснет. (На МП7.0 светодиод продолжает гореть. Нужно выключить зажигание не позже чем через 10 сек.)
• Выключить зажигание.
После активации иммобилайзера в памяти ЭБУ автомобиля прописывался код и дальше с ним работает. Замечу, что ЭБУ, не получив добро на запуск от иммо, отключал не форсунки, а бензонасос и управление зажиганием.
Следующий ляпсус был в том, что если на машине с активированным иммо поставить мозги от машины с не активированным иммо, то машина заведется…
Если кто захочет узнать, активирован ли у него иммо, то вот выдержка из мануала (относится только к АПС-4):
Процедура обучения иммобилизатора возложена на дилеров, но к сожалению далеко не все из них выполняют эту процедуру. Поэтому для дальнейших действий необходимо уметь определять состояние иммобилизатора чистое или обученное.
Это можно определить по времени включения светодиода в дежурном состоянии. Иммобилизатор находится в дежурном состоянии (зажигание выключено, дверь водителя закрыта) после погасания плафона подсветки салона. В этом состоянии светодиод мигает раз в 2,5 секунды, но если иммобилизатор чистый, то время включенного состояния светодиода 0,5 сек., а если обученный — 0,1 сек.
Самыми геморройным были АПС-4 до 2001 года выпуска, в которых помехозащищенность была чуть лучше, чем никакая. Ключи иммобилайзера могли слететь от подключения сканера при включенном зажигании, при сильной помехе от мобильного телефона. Так же блоки часто забывали ключи после разряда АКБ, прикуривания другого авто и т.д. На этом хорошо зарабатывали горе-ремонтники, которые просто меняли мозги автомобиля. Вопрос отключения иммобилайзера в данной статье рассматриваться не будет. После 2001 года помехозащищенность повысили и проблем с иммо стало значительно меньше. Думаю что про АПС-4 будет достаточно. Если будут вопросы – задавайте их в комментариях.
АПС-6.
Блок АПС-4 ставится на ВАЗы, свежее 2004го года. К ним относятся приоры, шевроле нивы, калины, гранты. Конструктивно иммо существенно отличается от АПС-4. В АПС-6 встроили модуль управления салонным освещением (вежливая подсветка, плавное включение света), управление задними противотуманными фонарями и модуль управления стеклоподъемниками. Так же новый иммо может управляться и диагностироваться по k-line. Считыватель блока АПС-6 встроен в замок зажигания (как в иномарках), а чип находится непосредственно в ключе. Внешне блоки идентичны, иногда даже АПС-6 ставились в корпус от АПС-4.
Вот на фото представлен блок АПС-6 с нивы вместе с ЭБУ.
Так же как и АПС-4 автомобили с иммо АПС-6 поставляются с отключенными иммобилайзером. Для активации иммо надо проделать следующее
Заправить в автомобиль хотя бы 10 литров бензина, чтобы не путаться в писках.
• Собрать черный ключ.
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
• Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться бибикалки — засада в этом месте).
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
Так же в блоке АПС-6 изменены блокировки запуска автомобиля. Если АПС-4 отключал бензонасос и искру, то АПС-6 отключает только форсунки. Дело связано с экологией – машина не должна выбрасывать бензин в атмосферу через выхлопную трубу. Хотя тут уже не только экология, даже техника безопасности. Если машина нальет бензина в выхлопную, то при первом запуске может не плохо так бахнуть. Ну и катализатору бензин очень не нравиться.
Активировать или нет штатный иммобилайзер на ВАЗе – пусть этот вопрос решает каждый сам. Я бы этого точно не стал делать, если машина снабжена АПС-4 иммобилайзером. То что машину не угонят – спорный вариант, если захотят угнать, то придут со своим ЭБУ и штатный иммо тут не поможет. Как уже говорили мне в комментариях – иммо служит для того, что б шпана голыми руками не завела авто.
А вот АПС-6, особенно на свежих машинах (гранта, шнива, приора) я бы активировал.
Ну и еще пару слов о диагностике авто с иммобилайзером. В некоторых случах авто с иммобилайзером не выходит на связь. Дело в том, что провод K-Line от диагностического разъема идет к иммобилайзеру, а только после него уже идет в ЭБУ. Если машина не выходит на связь – то надо проверить, подключен ли иммобилайзер к своему разъему. Если да, то можно попробовать его отключить и замкнуть 9 и 18 контакты. Таким образом теперь K-line от диагностического разъема соединена напрямую с ЭБУ.
Как отключить иммобилайзер на ВАЗ 2114 своими руками (где находится, необходимый инструмент)
Штатные противоугонные системы отечественных автомобилей никогда не отличались высокой надежностью. В «четырках» за защиту машины от угона отвечает иммобилайзер. Эта система защиты устанавливалась только в инжекторные версии ВАЗ. Суть работы этого прибора – обмен сигналами между чипом в ключе зажигания и электронным блоком управления. При отсутствии сигнала система не позволит запустить двигатель и перестанет подавать питание на него. Со временем эта система начинает сбоить, что в один момент делает невозможным нормальный запуск двигателя.
Где находится иммобилайзер на ВАЗ 2114?
Принцип действия иммобилайзера
Проблемы с иммобилайзером
По причине доступа устройство к системе запуска двигателя его спои недопустимы. Внезапное прекращение подачи топлива и питания на мотор означает блокировку именно со стороны противоугонной системы. На момент разработки этой системы не учитывались многие нюансы с возможными помехами от других устройств. Это приводит к ситуациям, когда при нахождении рядом смартфона обмен информации между чипом и блоком прерывается. Отключение устройства помогает не всегда, поэтому требуется полная замена системы на новую. Самостоятельное отключение иммобилайзера на ВАЗ 2114 – один из способов избежать возможных проблем с запуском мотора.
Необходимый инструмент и оборудование
Вариантов того, как обойти иммобилайзер на ВАЗ 2114 предостаточно, но самый верный способ предотвратить проблемы – отключить его полностью. Для проведения отключения своими руками понадобится следующие инструменты:
Отключение штатной системы не требует больших знаний в области схемотехники, поэтому при наличии инструкции демонтаж можно провести вручную. Отключить фишку с проводами от корпуса устройства – не означает выключить противоугонку. Для дальнейшей работы и запуска двигателя без перебоев нужно убрать всю информацию из блока. Инструкция с пошаговыми действиями описана далее.
Отключение иммобилайзера на ВАЗ 2114
Сбой иммо способен блокировать подачу питания – следует исключить эту ситуацию и отключить его полностью. Пошагово процесс отключения выглядит так:
Такой простой процесс отключения позволяет получить 100%-ный результат. При возникновении сбоя контроллер, который самостоятельно отвечает за старт двигателя, не позволяет начать движение.
Перепрошивка платы электронного блока управления
В инжекторной версии 2114 блок управления двигателем является важнейшим звеном в работе всех систем питания основного агрегата. Внедрение в схему и неправильная перепайка контактов на плате ЭБУ чревата его полной поломкой. Для деактивации штатной противоугонки можно провести перепрошивку платы. Пошагово работа выглядит так:
Исключение проблемы с запуском путем отключения функций иммо – лучший вариант. Замена штатного оборудования по защите машины от угона на новое – логичный шаг после удаления «штатки». В обход иммобилайзера новые системы устанавливать не придется, т.к. после отрезания проводов на штекере в ЭБУ не считываются его данные.
Единственное, что нужно учесть при срезании контактов – возможное повреждение проводки для диагностики. Следуйте по инструкции, в противном случае на скан-проводку придется прокладывать новые провода.
Установленная перемычка в блоке ЭБУ – еще один вариант для прекращения функций системы против угона. Ее установкой должны заниматься квалифицированные мастера. Без опыта в области паяния микросхем пытаться самостоятельно вскрывать блок электронного блока управления – глупо. Если же Вы решили сделать эту работу своими руками – изучите расположение всех микросхем. В зависимости от прошивки распиновка иммобилайзера ВАЗ 2114 может отличаться. Нужная микросхема будет обозначена комбинацией 24С04 либо словом EEPROM.
Для быстрого решения проблемы с блокировкой системы питания следует придерживаться первого способа, описанного в инструкции. Во втором случае понадобится время, программное обеспечение и умение паять микросхемы.
Избавляемся от иммобилайзера в «Ладе-2114»
Подключив новую сигнализацию, часто сталкиваются с одной проблемой – не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три клеммы: стартер, питание, зажигание. Запутаться тут сложно, но мотор может включаться и глохнуть через 5 секунд. В действительности так работает штатная защита. Как с ней поступить, рассматривается дальше.
Ищем «виновника» всех проблем
Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:
Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.
Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:
Вообще EEPROM – это «запоминающее устройство», а ЭБУ – контроллер двигателя. Получается, работать придется с блоком контроллера, а сам иммобилайзер останется в прежнем виде.
Манипуляции с контроллером ЭБУ
Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.
Обнуление EEPROM в контроллере BOSCH
Давайте посмотрим, как выглядит плата контроллера снизу:
Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.
Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:
Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.
Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:
Распайка главного разъема ЭБУ выглядит так:
Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.
В самой программе надо правильно установить номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это – не единственный вариант.
Как «отвязывают» контроллеры «Январь»
Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:
Процедура стирания занимает несколько минут.
Общий совет для всех
Сам блок, о котором говорилось выше и который нужно «отвязывать» от иммобилайзера, находится всегда в одном месте – под крышкой тоннеля справа:
Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:
В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.
После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.
Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:
Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:
Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.
Модуль обхода иммобилайзера в любом автомобиле ВАЗ хорошо работает в одном случае – когда он включен в разрыв контура антенны. Но не все модули, выпускаемые фабрично, на такой вариант подключения рассчитаны в принципе.
Замечания по безопасности
Штатное устройство, такое как АПС, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Она не обменивается данными с ЭБУ и не препятствует старту двигателя. В то же время, при установке сигнализации с автозапуском всегда реализуется блокировка. Два шнура, идущие к основному блоку, включают в разрыв стартерного кабеля. И пока не выключена охрана, завести двигатель нельзя.
Вся проводка, соединенная с замком зажигания, пропускает значительный ток. Но проводя монтаж своими руками, не всегда обеспечивают хорошее качество соединений. В общем, подключать автозапуск лучше доверить опытному электрику. Желаем успеха.
Вежливая подсветка и концевики дверей
Любую сигнализацию или охранную систему всегда снабжают входом, соединяемым с концевиками дверей. В машинах ВАЗ контрольный провод можно подключить к одной точке (A). Диоды при этом не используются:
Обязательно проводят настройку: задержка опроса концевиков должна составлять 20-30 секунд. Если этого не сделать, при включении охраны будут происходить ложные срабатывания. Причиной является работа блока АПС, который не гасит плафон после закрытия двери водителя. Опция, о которой идет речь, называется «вежливая подсветка».
Существуют даже современные сигнализации, не позволяющие включать задержку опроса датчиков. Решить проблему поможет установка диодов.
По идее, выводы 7 и 13 БСК – это и есть точки подключения, которые надо развязать двумя диодами. Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализацию подключают к точке B, а установка задержки опроса в данном случае не требуется. Желаем удачи.
Ключевой обходчик, принцип работы
Для чего нужен иммобилайзер на ваз 2114
Все ВАЗовские автомобили с инжекторной системой питания, независимо от желания владельца, оборудовались и оборудуются штатной противоугонной системой. Злые языки поговаривают, что система имеет несколько другое предназначение, тем не менее нас, как владельцев, она интересует в первую очередь как защитная система ВАЗ-2114. Как отключить иммобилайзер, что после этого будет с двигателем, можно ли прожить без штатной противоугонки — обо всем понемногу сразу после описания принципа действия устройства.
Функции и предназначение
Отечественные производители ВАЗ-2114, решая вопрос защиты автомобиля от угона, оснастили базовую модель инжекторным ДВС с противоугонной системой — иммобилайзером. Это противоугонное устройство со специальной программой, как способствует запуску двигателя, так и блокирует его работу.
Устройство подает электрический сигнал на электронный блок управления (ЭБУ) двигателем, который в свою очередь дает команду на запуск ДВС. Таким образом противоугонная система работает на блокировку ДВС в случае угона автомобиля.
Принцип работы противоугонного устройства заключается в разрыве электрической цепи транспортного средства, служащей для запуска ДВС. Разрыв может быть в одной из электрических цепей системы зажигания или стартера, из-за чего запуск двигателя и его работа невозможна. Поэтому в случае угона транспортного средства противоугонная система будет противостоять угонщику, блокируя запуск двигателя.
Где находится и как выглядит
Устройство имеет вид небольшой пластмассовой коробочки. Мобильное, его можно поместить в любое место автомобиля, исключив возможность длительного поиска и отключения.
На базовые модели, оснащаемые производителем противоугонным устройством, размещают его в панели приборов. Иммобилайзер находится справа от рулевого вала, недалеко от того места, где расположен замок зажигания.
Чтобы демонтировать систему, достаточно отключить разъем лампочки и антенны на брелоке, найти отдельный блок, закрепленный с правой стороны от рулевой колонки, и с помощью отвертки снять его.
Маркировка блока иммобилайзера — АПС-4, но в корпусе этого устройства может располагаться электроника и от АПС-6.
Производитель может установить на ВАЗ-2114 устройства с разным принципом действия:
По принципу работы приборы могут быть контактными (запуск двигателя без родного ключа) и бесконтактными (родной ключ должен быть в зоне действия устройства).
Ищем «виновника» всех проблем
Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:
Демонтаж модуля АПС
Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.
Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:
Вообще EEPROM – это «запоминающее устройство», а ЭБУ – контроллер двигателя. Получается, работать придется с блоком контроллера, а сам иммобилайзер останется в прежнем виде.
Манипуляции с контроллером ЭБУ
Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.
Обнуление EEPROM в контроллере BOSCH
Давайте посмотрим, как выглядит плата контроллера снизу:
Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.
Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:
Программатор для EEPROM 24C02
Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.
Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:
Распайка главного разъема ЭБУ выглядит так:
Блок ЭБУ, 55 контактов
В самой программе надо правильно установить номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это – не единственный вариант.
Интерфейс программы Combiset
Как «отвязывают» контроллеры «Январь»
Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:
Скиншот окна программы Flashecu
Процедура стирания занимает несколько минут.
Общий совет для всех
Сам блок, о котором говорилось выше и который нужно «отвязывать» от иммобилайзера, находится всегда в одном месте – под крышкой тоннеля справа:
Интерьер четырнадцатой модели
Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:
В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.
После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.
Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:
Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:
Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.
Двухрядный разъем штатного иммобилайзера
Модуль обхода иммобилайзера в любом автомобиле ВАЗ хорошо работает в одном случае – когда он включен в разрыв контура антенны. Но не все модули, выпускаемые фабрично, на такой вариант подключения рассчитаны в принципе.
Фотогалерея «Перепрошивка блока управления»
1. Схема распайки штекера на блоке управления 2. Переходник и схема соединения 3. Скриншот утилиты для перепрошивки
Более сложный, но более действенный вариант — перепрошить управляющий блок. Для его реализации вам потребуется паяльник, компьютер с утилитой для перепрошивки, а также программатор для плат. Перепрошивка осуществляется следующим образом:
Принцип работы
Основа работы иммобилайзера ВАЗ 2110 – это обмен информацией между ЭБУ и самим устройством. При этом срабатывает либо разрешение на запуск двигателя, либо блокировка цепи зажигания вместе с топливным насосом, без чего машину не заведешь, соответственно — никуда не поедешь. Таким образом, без инициализации именно ключа данного автомобиля, двигатель не запускается.
Обмен данными между ЭБУ и иммобилайзером совершается с помощью системы диагностики (K-line), настройку которой можно изменить несколькими способами:
Следует помнить, что при установке на машину иммобилайзера, аккумулятор полностью заряжать нельзя, так как его память может сохраняться только при частичном отсутствии питания. Некоторые владельцы ВАЗ отключают иммобилайзер самостоятельно. Это можно сделать без риска для машины при наличии лицензированного оборудования.
Из чего состоит иммобилайзер
Из чего состоят современные блокирующие устройства? Есть три основных элемента:
Это основной элемент всей системы, который терять нельзя. Если система его распознает, то машина заводится. Если нет – то системы «жизнеобеспечения» блокируются.
Подобная «идентификация» возможна благодаря специальному чипу, который установлен в ключе.
Видео об удалении иммобилайзера из ЭБУ автомобилей ВАЗ
Вообще система очень тяжелая, разобраться в ней даже с этими схемами тяжеловато, но я как нибудь попробую это сделать. Вот только начало статьи меня заинтерисовало сильно очень, так и не понял, о чем поговаривают злые языки об этой системе.
Тема хоть и сложная, но интересная, как нибудь попробую. Понятно что лучше это делать совместно с тем кто в этом имеет опыт, например знакомый механик.
Как по мне то нет ничего сложного. Плохо, что глючит такая система, а то хорошая противоугонка была бы. А так больше проблем…
автоваз — все через пердак!
Уже пердак в самом названии автоваз…..( авто волжский автомобильный завод). Можно подумать без «авто» подумают что делают кастрюли… хотя так и есть, тазы
Александр
«а то хорошая противоугонка была бы»
Она и так хорошая… для угонщиков!
Заменил ЭБУ на свой и поехал…;)
Соединяя 18 и 9 мы просто отключает задержку света и получаем возможность диагностировать ЭТУ без иммобилайзера.
Завод-изготовитель оснащает ВАЗ-2114 с инжекторной системой питания иммобилайзером – штатной системой против угона автомобиля. Но многие владельцы данной модели легкового автомобиля жалуются на то, что встроенный заводской иммобилайзер со временем начинает «подвисать», из-за чего машина просто не заводится. Что собой представляет иммобилайзер на ВАЗ-2114? Почему возникают с ним проблемы? Как его правильно отключить? Читайте об этом в нашей статье.
Блокировка двигателя автосигнализацией
При наличии установленных противоугонных систем за блокировку пуска мотора отвечает электрическое оборудование. Иммобилайзеры либо авто сигнализации возможно окажутся неисправными и давать неизменные либо единичные сбои в процессе работы.
Нужно добавить, что степень серьезности препядствия будет зависеть не от определенной модели либо марки авто, а от трудности установленного защитного противоугонного комплекса.
Почему стартер нормально крутит, но движок не схватывает, не заводится. Главные предпосылки неисправности, проверка систем топливоподачи, зажигания. Советы.
Случайная активация функции блокировки двигателя
Сперва пристально изучите отображаемые пиктограммы на брелке сигнализации. Нередкой предпосылкой блокировки является случайная активация дополнительных функций. Также нужно проследить за показаниями СИД (при наличии) в салоне автомобиля, которая служит световым индикатором состояния сигнализации. Мерцания лампы-светодиода почти всегда указывают на то, что в меню активирована противоугонная функция иммобилайзера.
Как отключить иммобилайзер на ВАЗ-2114
Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:
Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.
Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:
Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.
Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:
Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.
Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:
После того, как подготовили необходимые инструменты, переходим к конкретным действиям:
Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.
Специалисты рекомендуют обратить внимание на несколько нюансов:
Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.
Обезопасить свою машину от потенциального угона – это первостатейная задача для любого вменяемого хозяина автомобиля. И не важно, Ваз у него или Лексус, все они подвергаются угонам, просто зависит это от уровня мастерства угонщика. Большинство автомобилей сегодня всегда комплектуются хотя бы минимальной односторонней сигнализацией, но нередко это вполне зависит от выбора комплектации авто: в дешевой ее может и не быть, в то время как в самой дорогой она есть.
Примером такого авто можно назвать и ВАЗ 2114, здесь в максимальной комплектации есть и иммобилайзер, и двусторонняя сигнализация и еще много всего полезного.
Сам же автомобиль можно назвать примером действительно надежного и хорошего отечественного авто, который и зимой заведется и летом в жару не перегреется, в меру мощного и экономичного. Довольно комфортный салон вмещает в себя до пяти человек, а багажник примет еще до 80 кг груза при полной загрузке салона. Сегодня мы уделим внимание тому, что из себя представляет штатный иммобилайзер от ВАЗ, как он выглядит, в чем его функции, какие бывают в мире модели. Познавательным будет, и информация о том, как его можно самостоятельно отключить, если он барахлит.
Виды приборов
Любой иммобилайзер, не только от ВАЗ, имеет свое назначение. Это устройство должно создавать такие условия, при которых движение автомобиля любые манипуляции с ним автоматически становится невозможным в том случае, если к автомобилю кто-то пытается получить несанкционированный доступ к автомобилю. Хорошо, неправда ли? Кто-то забирается в вашу ВАЗ 2114, пытается тронуться с места, а она не едет и вообще не подает признаков жизни.
Такой эффект может достигаться с помощью различных способов: блокироваться кулиса коробки передач, блокироваться топливный насос или же закрываться некий клапан в трубопроводе, может и подача воздуха перекрываться.
В общем, суть устройства иммобилайзер вы поняли. Огромное достоинство именно такого устройства заключается в том, что его электрический блок можно расположить в самом непредсказуемом месте и угонщика хоть тысячу раз сломает голову, но отключить его не сможет.
Ииммобилайзер ВАЗ 2114
По принципу работы также может встречаться различные виды устройства иммобилайзер от завода ВАЗ. Одни обеспечивают полную неподвижность машины, когда вас возле вашей 2114 просто нет рядом. В таком случае угонщик, забравшись внутрь, просто ничего не сможет сделать. Другой вариант – это, когда иммобилайзер дает возможность угонщику с комфортом устроится в машине, даже немного проехать, но в самый нужный момент машина просто встает как вкопанная. Неопытный вор может подумать, что в машине просто что-то сломалось и оставит свою попытку угона. Если же он окажется опытный и поймет, что случилось, то и тут не будет чуда – искать блок управления посреди улицы никто не будет и ему придется уйти.
Также очень интересным являются способы работы таких устройств, они бывают следующих видов:
Замечания по безопасности
Штатное устройство, такое как АПС, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Она не обменивается данными с ЭБУ и не препятствует старту двигателя. В то же время, при установке сигнализации с автозапуском всегда реализуется блокировка. Два шнура, идущие к основному блоку, включают в разрыв стартерного кабеля. И пока не выключена охрана, завести двигатель нельзя.
Типовая схема подключения сигналки
Вся проводка, соединенная с замком зажигания, пропускает значительный ток. Но проводя монтаж своими руками, не всегда обеспечивают хорошее качество соединений. В общем, подключать автозапуск лучше доверить опытному электрику. Желаем успеха.
Отключение устройства
Итак, переходим к очень интересному вопросу: как отключить иммобилайзер в машине? Сразу обмолвимся, что никакую мы завесу тайны пред ворами не откроем.
Здесь вся информация будет полезна только лишь для истинных владельцев автомобиля ВАЗ 2114, которые знают где расположен блок и знают о всех сопутствующих особенностях конкретно своей модели автомобиля. Тогда у них выйдет отключить иммобилайзер и завести свой автомобиль.
Когда же нам может потребоваться данная операция. Во-первых, когда у нас попалось устройство с заводским браком, и оно просто заглючило и не дает завести машину. Стоит отметить, что в ВАЗ 2114 работа блокирующей системы основывается на блокировке запуска двигатели и здесь присутствует процесс обмена информацией с электронным блоком управления двигателем. Брак нередко попадался на первых авто этой модели, где и двигатель инжекторный начал применять впервые, не то что свой иммобилайзер. Поэтому бороться с таким заводским браком приходилось всячески бороться. Во-вторых, для простой блокирующей системы не редким было возникновения ошибки из-за полного разряда аккумулятора. Так, оставив авто на зиму в гараж можно было весной обнаружить, что из-за разряженного аккумулятора устройство заблокировало двигатель ваше ВАЗ 2114, так что тут тоже придется отключить его. А третий варианта вообще самый загадочный: иммобилайзер может заблокировать автомобиль просто так, по каким-то своим соображениям, после чего сделать с ним что-то будет уже невозможно. Нередки случаи такой спонтанной блокировки, когда к ЭБУ (электронный блок управления) подключали диагностическое оборудование, чтобы проверить код ошибки, а иммобилайзер реагировал на это как на угон и блокировал мотор.
Итак, разберемся же мы теперь в том, как правильно отключить устройство, чтобы не сделать еще хуже и сломать что-нибудь совсем в ВАЗ. С теоретической стороны вся эта процедура выглядит так: мы отключаем разъем защиты, стираем из памяти ЭБУ данные о том, что там вообще когда-то был иммобилайзер и все готово. На практике же все сложнее, очень может оказаться так, что ваша модель устройства отнесется к такому вмешательства, как к попытке угона и опять же заблокирует мотор. Что делать в такой ситуации, спросите вы? А все просто – надо обрезать провода.
Сначала мы должны найти свой блок иммобилайзера, заем где он находится только лишь мы сами. Рукой мы должны снять разъем с корпуса и вытянуть его так, чтобы он был виден перед нашим лицом.
Далее, описывается стандартная схема для родного иммобилайзера ВАЗ, повторять это с другой машиной категорически не рекомендуется. На ином автомобиле стоит углубится в чтение инструкции от вашей модели устройства, возможно, что именно там вы найдете ответы на все вопросы. Здесь же нужно пересчитать все контактны и отобрать из их числа сначала 9, а потом и 18. Затем отрезать их от разъема, соединить вместе и заизолировать. Затем мы удаляем иммобилайзер и восстанови контакты возвращаем разъем на место. Тем самым у нас восстанавливает диагностическая линия, которая следит за состоянием автомобиля.
Существуют также способы, которые не требуют вмешательства физического в узлы автомобиля, но там нужны знания программирования и сам программатор, чтобы заменить программу в электронном блоке управления. Это так же очень сложно и требует определенного внимания и умения. Так что, если не уверенны в своих силах, лучше не пытаться самому влезть во всю эту систему. Лучше все-таки оставить это профессионалам, потому что самому можно не только заблокировать мотор, но и вовсе сломать блок управления, что приведет к более серьезным поломкам и более дорогому ремонту.
