Что такое армирование пластиковых окон?
Содержание
Применяемый в производстве окон пластик уступает дереву в твердости, поэтому дополняется усиленным вкладышем или армирующим профилем. Элемент ставится в основную камеру пластиковой рамы.
Для чего нужно армирование?
Армированная оконная конструкция устойчива к ветровой нагрузке: усиленная специальным профилем, она даже при длительной эксплуатации не допустит появления щелей при ветровом воздействии. Армирование исключает появление деформации при перепадах температуры, в противном случае, профиль расширялся бы летом, мешая закрытию или открыванию окна, и сужался бы зимой, «радуя» сквозняками.
Требования к армированию по ГОСТ
В России существует ГОСТ 30674-99, который предусматривает обязательное использование усиленных вкладышей при изготовлении любых оконных блоков. Именно такой профиль допускается для монтажа в жилых и нежилых помещениях, причём толщина армирующего металла, должна составлять минимум 1,2 мм. Однако недобросовестные производители металлопластиковых окон зачастую не соблюдают это требование и устанавливают армирование толщиной всего лишь 0,7 мм, что в значительной степени снижает жесткость конструкции, приводит к ранней деформации и, как следствие, к большому числу неудовлетворенных заказчиков.
Особенности армирующей вставки и соотношение между ней и размерами окна прописывают в технических документах, поскольку толщина и форма стенок усиливающего элемента ограничивает размер пластиковой створки.
Армирование ставится ручным методом. Если вкладыш заходит в камеру туго, результатом может стать растяжение или даже разрыв стенок окна (вероятность подобного велика при температурном воздействии). К дополнительным требованиям ГОСТа, на которые следует обратить внимание, относятся:
Изготовление армированного профиля
При изготовлении армирующих вставок применяется минимальный набор инструментов, включающий прокатный стан, специальные ножницы и пр. Помимо определенной толщины проката и слоя его оцинковки, ГОСТом регламентируется тип подходящей для подобных конструкциях стали – СТ2 или СТ3.
Размер армирующего профиля должен совпадать с главной камерой основы из пластика. Если вставка входит в камеру только при использовании дополнительной силы, это приведет к потере оконной конструкцией свойств, прописанных в ГОСте и технических документах.
Несмотря на существующий универсальный стандарт, некоторые марки ПВХ-окон требуют применения армирования индивидуальных форм и размеров. Подходящую форму изготавливают методом холодной гибки с помощью специального оборудования.
Виды армированного профиля
Согласно ГОСТу, обязательного для всех типов армирования нет – производители оконных ПВХ-изделий вправе выбрать для себя оптимальную конструкцию. Зачастую применяют армирование двух форм: О-образное и U-образное.
Типы армирующих профилей у различных производителей
Melke
В профилях этого производителя ставят армирование толщиной 1,5 и 2 мм. В системах Evolution 70 и Art 85 используется O-образное (обладает улучшенными характеристиками). В системах Smart 60 О-образное армирование ставят только в импосты, в рамах стоит П-образное. Во все створки также добавляют П-образное армирование: другой возможности закрепить фурнитуру нет.
Немецкий бренд разработал сразу 4 типа профилей толщиной 58, 70, 76, 88 мм. Они различаются между собой не только толщиной, но и формой профиля, а также толщиной армирующей вставки. В одной конструкции, как правило, ставят профиль сразу двух типов.
Schuco
Компания производит, помимо окон, также дверные ПВХ-конструкции с использованием металлопроката толщиной 1,5 мм. В одной конструкции чаще применяется сразу два профиля (как О-образный, так и U-образный).
В 2018-м производитель выпустил сразу 7 оконных линеек и двери. Все виды ПВХ-продукта отличаются размером и шириной камер, дизайном. Усиливающий вкладыш – замкнутый контур.
Rehau
Для усиления ПВХ-профиля производитель использует металлопрокат толщиной 1,2-2 мм, но в последнее время работает над идеей прогрессивных систем, описанных выше.
Plafen
Компания применяет армирование стандартного типа. Отличие только в размерах, варьирующихся от одного к другому типу продукции (их насчитывается 5). Толщина усиливающих вкладышей – 1,5 мм.
Weltplast
Использует для усиления ПВХ-окон замкнутый контур (1,2-1,5 мм) с изоляцией, достаточной для металлопластиковых изделий среднего класса.
Thussen
Компания применяет в производстве армирующий профиль сразу двух форм с толщиной стенок, колеблющейся в пределах 1,5-2 мм (больший показатель толщины обеспечивает высокий уровень прочности и тепла).
Salamander
Применяет стандартные профиля толщиной 1,5 и 2 мм (согласно ГОСТу).
Deceuninck
Применяет разноразмерное армирование с одинаково мощными стенками металлопроката, достаточными для надежности конструкций – 1,5 мм.
В погоне за клиентом многие компании идут по пути удешевления за счёт как раз тех элементов, которые не видны глазу, и оценить их крайне сложно, поэтому здесь выход только один – задавать вопросы, требовать сертификаты, не бояться консультироваться со специалистами.
Армирующий профиль для пластиковых окон
Армирование пластикового профиля
Армирование пластикового окна (усилительные вкладыши) — это стальной элемент, который устанавливается в средней камере профиля для повышения его функциональных качеств. Армирование обеспечивает условия для противодействия эксплуатационным нагрузкам, крепежа фурнитуры и монтажа конструкции.
АРМИРОВАНИЕ ОБЕСПЕЧИВАЕТ:
Условия для монтажа
Назначение армирования в окнах пвх
УСТАНОВКА ЭЛЕМЕНТОВ
При изготовлении конструкций, крепление элементов (импостов и т. д.) производится через армирование.
УСТАНОВКА ФУРНИТУРЫ
Армирование обеспечивают надежное крепление фурнитуры. Например, петлевые группы рассчитаны на вес створок до 130 кг.
СОЕДИНЕНИЕ КОНСТРУКЦИЙ
Соединение сборных конструкций осуществляется через стальные стенки усилительных вкладышей.
МОНТАЖ КОНСТРУКЦИЙ
Армирование обеспечивает надежный монтаж. Крепежные элементы через армирование передают эксплуатационные нагрузки на проем.
ГЕОМЕТРИЧЕСКАЯ СТАБИЛЬНОСТЬ
Армирование обеспечивает геометрическую стабильность конструкции под воздействием температурных и ветровых нагрузок.
ОБЕСПЕЧЕНИЕ ВЗЛОМОСТОЙКОСТИ
Армирование — обязательный элемент конструкциий с повышенными классами защиты от взлома.
Нормативные требования к армированию окон
Усилительные вкладыши изготавливаются из прокатной стали с защитным оцинкованным покрытием. ГОСТ 30674-99 — нормирует толщину стенок стального усилительного профиля 1,2 — 1,5 мм. Допускается не устанавливать армирование в ненагруженные белые профили, длина которых не превышает 700 мм. Армирование должно быть целиковым на всю длину пвх профиля.
АРМИРОВАНИЕ НАШИХ ОКОН
Наша компания использует армирующие профили соответствующие ГОСТ 30674-99 и техническим нормативам Рехау. В оконных конструкциях устанавливается армирование толщиной 1,5-2 мм.
КОНФИГУРАЦИЯ АРМИРУЮЩИХ ПРОФИЛЕЙ
Усилительные вкладыши, в зависимости от технических условий, применяются с П-образным, Г-образным или прямоугольным (замкнутым) сечениями.
КРЕПЛЕНИЕ АРМИРОВАНИЯ
Армирование крепится к пвх профилю шурупами 3,9х16 мм. Расстояние между шурупами в белых конструкциях не должно превышать 500 мм. В цветных изделиях шаг между крепежными шурупами — не более 250 мм.
АРМИРОВАНИЕ ВХОДНЫХ ДВЕРЕЙ РЕХАУ
В пластиковых профилях REHAU для входных дверей применяется замкнутое армирование с фирменным сварным угловым соединением — стальные профили по периметру связаны между собой.
Нормы европейского стандарта DIN 18056 определяют максимальное значение деформации вертикальных элементов конструкции от ветровой и других нагрузок перпендикулярно плоскости — прогиб не должен превышать 1/300 длины профиля. Для увеличения упругости, в конструкциях применяются усиливающие элементы с дополнительным армированием.
Армирующие профили для конструкций ПВХ Рехау
Армирующие профили для конструкций остекления REHAU производятся согласно ТУ 1108-001-02068195-2008. Стальные профильные усилители Рехау рассчитаны для эффективной передачи всех эксплуатационных нагрузок на оконный проем.
СЕЧЕНИЯ УСИЛИВАЮЩИХ ПРОФИЛЕЙ РЕХАУ
Артикул 245536 (35х20х1,5 мм)
Артикул 261831 (35х20х1,5 мм)
Артикул 245526 (35х20х2,5 мм)
Артикул 261709 (35х20х2 мм)
Артикул 244546 (335,5х28х2 мм)
Артикул 244506 (35х28х1,5 мм)
Артикул 244516 (35х28х1,5 мм)
Артикул 239583 (35х20х1,5 мм)
Артикул 244546 (335,5х28х2 мм)
Артикул 244506 (35х28х1,5 мм)
Артикул 244516 (35х28х1,5 мм)
Артикул 239583 (35х20х1,5 мм)
ВЫЗОВ ЗАМЕРЩИКА
«Оконная компания ВЕСТА»
г. Москва, ул. Знаменские Садки, д.11
Время работы: 10:00–19:00, без выходных
Телефон: +7 (495) 411-9045 (многоканальный)
info@oknavesta.ru
Карта сайта
© 2006-2018. Пластиковые окна rehau в официальном офисе продаж РЕХАУ «Оконная компания ВЕСТА» ООО.
Все права защищены ©
Информация о ценах носит справочный характер и не является публичной офертой. Точная стоимость изделий определяется менеджерами.
Компания «Металл Сервис» имеет прочные позиции на рынке армирующего профиля для светопрозрачных конструкций. Наша продукция широко используется производителями ПВХ окон в Центральном, Южном и Приволжском федеральных округах, а также в странах ближнего зарубежья.
Мы предлагаем Вам широкий ассортимент качественного армирования и сервис в обеспечении Вашего предприятия оцинкованными профилями.
Основными конкурентными преимуществами нашей компании являются:
Армирование для окон ПВХ: виды, характеристики и применение
Современные, технологичные и эргономичные окна из ПВХ вытеснили привычные деревянные конструкции благодаря многим преимуществам:
Единственным минусом ПВХ окон является подверженность деформации. Но этот недостаток компенсируется за счет усиления профилей с помощью специального вкладыша – армирующего элемента. Армированные конструкции более устойчивы к температурным деформациям и могут выдерживать повышенные внешние нагрузки, например, порывы ветра. Также усиление створок и рам создает возможность для изготовления оконных профилей больших размеров. В Тамбове приобрести армирование для окон ПВХ высокого качества по доступной стоимости можно в компании «Металл Сервис». Доступна доставка по округам России.
Особенности армирующего профиля для окон ПВХ
Изделия представляют собой стальные вкладыши, которые вводятся в камеры внутри полых пластиковых конструкций с целью увеличения жесткости последних. Металлические элементы закрепляются в соответствии с инструкцией с помощью саморезов.
Толщина стенок армирующего профиля регламентируется государственным стандартом – она должна быть не меньше 1,2 мм (максимальная величина – 2 мм). Однако на данный момент некоторые производители позволяют себе отхождение от нормы, и на рынке можно найти конструкции с толщиной вкладыша от 0,7 мм. Для профилей с высоким показателем морозостойкости рекомендуется использовать армировку толщиной 1,5 мм. Усилительные вкладыши высокого качества имеют дополнительное антикоррозийное напыление. Все эти особенности и незначительные отличия отражаются на итоговом качестве оконных конструкций.
Профили ПВХ, в зависимости от марки и типа системы, имеют несколько внутренних камер. Установка металлического элемента осуществляется в основной отдел. Для каждого отдельного участка армирующий профиль должен быть цельным. Конструкция может иметь разные размеры и формы, в зависимости от параметров пластиковой рамы, и различные сечения – замкнутое, П- или Г-образное.
Виды армировки для пластиковых оконных систем
Не существует единой классификации и правил применения различных видов армированного профиля. Форма усиливающих элементов устанавливается производителями пластиковых окон самостоятельно отдельно для каждой модели. Она может быть двух типов:
Наиболее существенное отличие армирующих профилей в зависимости от вида – скорость охлаждение конструкции, которая будет тем выше, чем больше в ней металла. То есть элементы с незамкнутым контуром охлаждаются медленнее. Вторым отличительным параметром является толщина стенки армировки. Множество оконных систем, представленных на рынке, в связи с этим имеют свои особенности армирования, например:
Когда необходимо армировать оконные системы
Армирование для окон ПВХ необходимо не в каждом случае, в частности, если это улучшенные профильные системы из поливинилхлорида. Однако в следующих случаях применение данной технологии является особенно актуальным:
Где приобрести армировку для окон ПВХ
Многие производители оконных систем ПВХ из Центрального, Приволжского, Южного федеральных округов, а также ближнего зарубежья активно используют армирующие элементы производства компании «Металл Сервис». Производитель предлагает большой выбор качественного армирования, оцинкованных профилей, и выгодные условия сотрудничества:
Узнать подробнее об ассортименте товаров, их особенностях, а также уточнить другие детали можно у менеджеров компании «Металл Сервис».
Металлические армирующие холодногнутые профили ЛАСАР
В настоящее время наша компания ЛАСАР является крупнейшим поставщиком и производителем стальных холодногнутых армирующих профилей для известных оконных систем:
KBE, THYSSEN, SCHUCO, GEALAN, REHAU, MONTBLANC, VEKA, LG, Aluplast, EXPROF, ЛА (ЛАСАР) и многих других.
Оконные профили предназначены для использования в качестве арматуры внутренней камеры ПВХ оконных блоков при остеклении павильонов, окон, витрин, витражей, стеклянных перегородок, балконов, мансард.
Мы освоили производство большой линейки профилей, более 100 видов, изготовление армирующих металлических оконных профилей выполняется на высокотехнологичном оборудовании из высококачественной оцинкованной стальной ленты отечественных производителей металлопроката НЛМК и СеверСталь.
Продукция аттестована по государственной системе сертификации, проходит обязательный контроль качества.
География наших поставок армирующего оконного профиля: РФ (Москва, Краснодар, Ростов-на-Дону, Уфа, Казань, Нижний Новгород, Самара, Махачкала, Ставрополь, Пермь, Волгоград, Саратов, Воронеж, Оренбург, Симферополь, Санкт-Петербург, Белгород, Ижевск, Тула, Грозный, Владимир, Пенза, Тверь, Киров, Ярославль, Ульяновск, Чебоксары, Брянск, Вологда, Архангельск, Липецк, Рязань, Курск, Тамбов, Иваново, Астрахань, Калуга, Орел, Крым), Белоруссия, Казахстан, Киргизия, Абхазия, Украина, Узбекистан, Армения, Кыргызстан, Латвия, Литва, Эстония.
На все виды продукции у нас имеется полная техническая документация и развитый клиентский сервис.
Мы доставим Ваш заказ в любой регион России и точно в срок.
ООО ЛАСАР, сервисный металлоцентр обеспечит индивидуальный подход к каждому клиенту!
Оставляйте Ваши заявки у нас на сайте, закажите обратный звонок!
Армирование окон продлевает срок службы окна
Стальное армирование окон – важный элемент, от которого зависит его срок службы. Именно изобретение армирующего профиля позволило пластиковым окнам завоевать весь мир: теплый и практичный пластик приобрел прочность и «силу» металла. Как выбрать пластиковое окно с качественным армированием, чтобы оно не сломалось через год, а верно служило 50 лет.
Как выбрать окно надолго – секрет в качественном армировании
Выбор окон – важный этаж в жизни каждого человека. Это покупка на 50 лет, от которой будет зависеть комфорт и безопасность всех членов семьи.

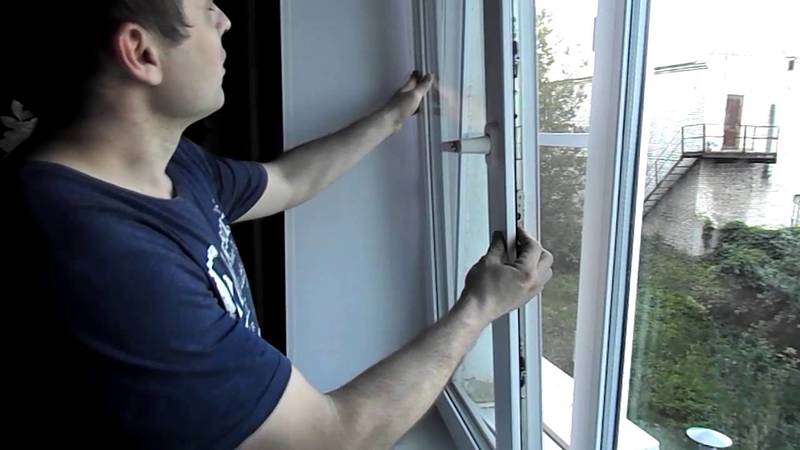

Фото: качественное пластиковое окно обеспечивает комфорт в доме на протяжении многих лет Одним из важных компонентов долговечного окна является качественное армирование – стальной оцинкованный профиль, который устанавливается внутрь оконной рамы, створки и импоста (перегородки в окне) для придания жесткости и прочности. Стальное армирование используется только в пластиковых окнах, так как ПВХ имеет невысокую жесткость (может согнуться от нагрузки) и может изменить размеры от перепада температур. Применение армировки в пластиковых окнах позволило предложить потребителям окно доступное по стоимости и долговечное по сроку службы.

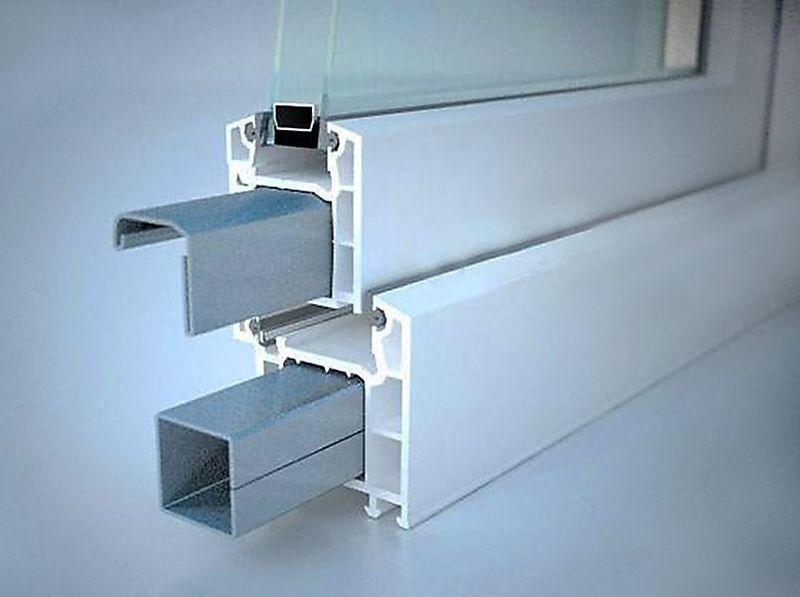

Фото: армирование в оконном профиле При покупке пластиковых окон продавец и покупатель редко уделяют внимание армированию. Впоследствии такой подход может обернуться серьезными проблемами. Если неполадки возникли во время гарантийного периода – 3 года (по российскому законодательству), то продавец обязан устранить их бесплатно. Однако часто дефекты, связанные с армированием, практически незаметны в первые годы эксплуатации. Со временем ситуация только ухудшается вплоть до необходимости полной замены окна. Проблемы с окном из-за плохого армирования можно отразить схематично.
Фото: к чему может привести некачественное армирование окна Проверить какое в окне стоит армирование можно только одним способов – демонтировать и распилить окно!
От качества армирования зависят:
Чем больше размер и вес окна, тем большее значение имеет армирование. Особенно актуален вопрос в панорамных окнах и дверях.
Наличие и качество армирования в готовом окне трудно проверить, потому что оно находится внутри и скрыто от глаз собственника, как «кот в мешке». Этим пользуются недобросовестные производители окон, устанавливая некачественное армирование или изготавливая окно и вовсе без него.
3 признака качественного армирования окна
Существуют 3 важные характеристики стального армирования для пластиковых окон, влияющие на его качество, а значит, на долгий срок службы:
1. Размеры (форма и длина) отвечают за прочность армирования и в конечном итоге за надежную работу всего пластикового окна. Разные производители профиля имеют различную форму армирования – замкнутое в форме прямоугольника, в виде буквы «П» («П»-образное). Форма армирования должна максимально повторять размер внутренней камеры (полости внутри ПВХ-профиля) с небольшим зазором, чтобы сталь можно было вставить с минимальным усилием. Если армирование имеет меньшие размеры сечения, то возрастает вероятность деформации профиля от температуры или другой нагрузки.

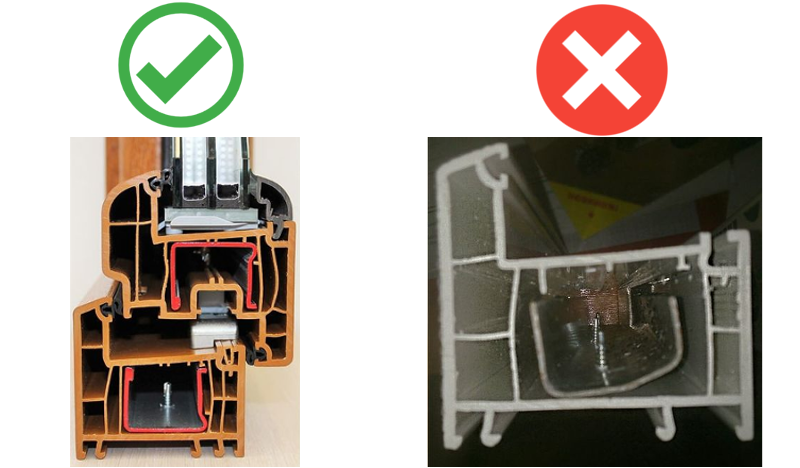

Фото: варианты армирование: слева – правильно, справа – неправильно с уменьшенными размерами формы (сечения) Согласно ГОСТ длина армирования не может быть меньше допустимого отклонения: от 1 до 3 см от длины пластиковой заготовки окна. Если производитель сэкономил и уменьшил длину армирования, то крепление петель в профиле будет ненадежным, и со временем оконная створка может оторваться от рамы.
Фото: при коротком армировании створка может оторваться от рамы 2 . Толщина влияет на прочность конструкции и способность выдерживать нагрузку от веса створки.
Фото: сечение армирования с указанием толщины в миллиметрах Согласно ГОСТ толщина армирования должна быть не менее 1,2 мм для стандартных окон. Для цветного и морозостойкого профиля рекомендуется 1,5 мм. Для окон больших размеров требуется специальный расчет армирования, и толщина может быть 2 мм и больше.
3. Надежное оцинкованное покрытие защищает армировку от коррозии и разрушения, формирует долговечность.

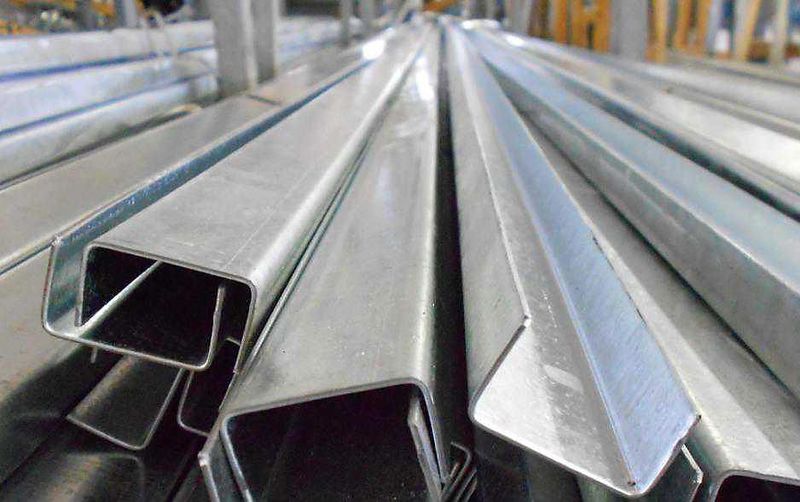

Фото: качественный армирующий профиль надежно защищен оцинкованным покрытием Некачественное покрытие может стать причиной появление пятен ржавчины на поверхности оконного профиля.
Как выбрать окно на 50 лет с качественным армированием
Чтобы избежать проблем в будущем, необходимо на этапе заказа окна выяснить больше информации об армировании:
1. Запросить в оконной компании и изучить системный каталог разработчика конструкции окна – технический документ, где все элементы окна, в том числе армирование, представлены в виде чертежей и имеют свой артикул. Если оконная компания откажется его показывать, такую организацию нельзя считать надежной и имеет смысл отказаться от ее услуг. Также в офисах продаж оконных компаний, помимо образцов готовых окон, есть демонстрационные уголки – небольшие фрагменты окна, которые показывают его внутреннюю часть, включая армирование.
Фото: каждый тип армирования имеет неповторимый артикул в каталоге системодателя (разработчика конструкции окна)

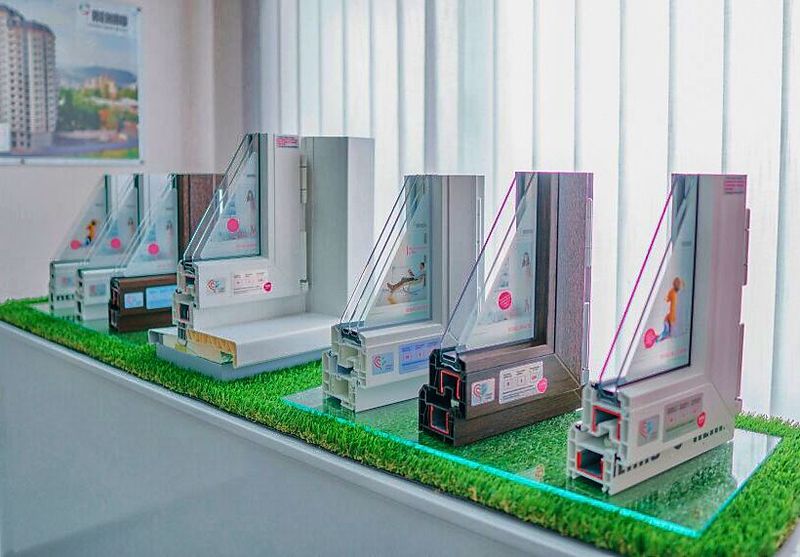

Фото: демонстрационные уголки окон в офисе продаж 2. Потребовать, чтобы продавец внес в спецификацию или приложение к договору на покупку окна артикулы и/или чертежи используемых армирующих профилей с указанием размеров и толщины. Важно учесть, что в окне их несколько.
3. Ознакомиться с сертификатами и протоколами испытаний, подтверждающими качество армирования. Такие документы есть у любого надежного производителя и должны быть в наличии у компании-продавца окон. Дополнительно можно зайти на официальный сайт производителя армирования в интернете и прочитать информацию о нем.

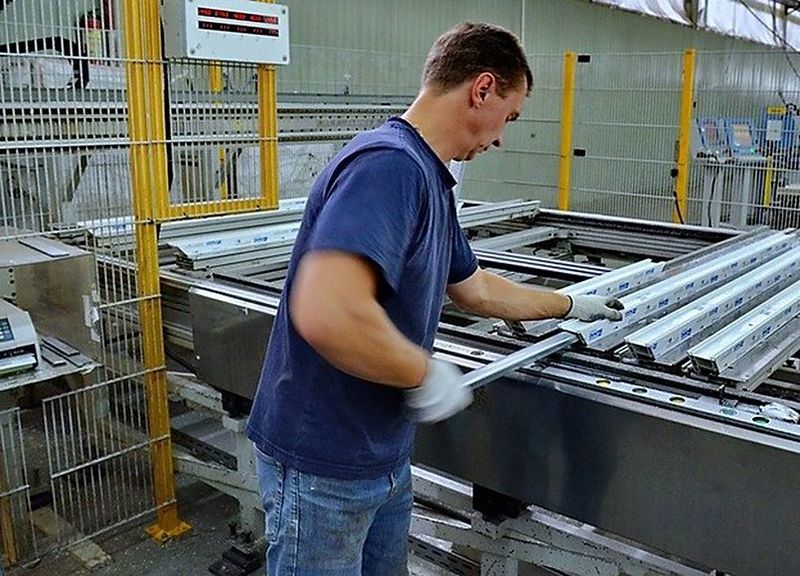

Фото: установка армирования в оконный профиль на производстве 5. Изучить отзывы в интернете об оконных компаниях. Стоит обратить внимание на записи, оставленные спустя 2-3 года после установки окон – к этому времени некачественное армирование проявит себя.
В готовом окне практически невозможно проверить фактически установленное внутри армирование, но можно предупредить продавца о том, если возникнут весомые подозрения, покупатель будет готов распилить окно для проведения экспертизы.
После таких мероприятий продавец почувствует ответственность за возможные проблемы, связанные с армированием. Если при озвучивании вышеупомянутых требований менеджер оконной компании ищет способы уклониться от просьб покупателя, к примеру, ссылаясь на то, что фирма давно работает с этим производителем, проблем никогда не было и прочее, лучше выбрать другую оконную компанию.
Особенности армирования в отдельных видах окон
Армирование в небольших окнах. В небольших окнах – в стороне размером менее 70 см (ширина и высота), ГОСТ и другие технические документы допускают отсутствие армирования, кроме цветных и ламинированных окон.
Армирование для противовзломных окон. В противовзломном окне армирование рамы должно быть замкнутым или обязательно иметь цельную стенку с внутренней стороны рамы (красным на рисунке ниже), для крепления оконной рамы в металл.
Фото: армирование рамы противовзломного окна – правильный вариант (крепление противовзломной фурнитуры производится в металл) слева – замкнутое армирование, справа – «П»-образное с «хвостиком» внизу для крепления армирования к оконному профилю)
Фото: армирование рамы противовзломного окна – неправильный вариант: слева – крепление противовзломной фурнитуры производится в пластик, справа – данный металл нельзя так устанавливать (внизу нет стенки, чтобы закрепить армирование к оконному профилю Необходимо убедиться, что в купленных противовзломных окнах установлено требуемое армирование. Для этого следует изучить технический каталог. Если требуемое армирование у производителя окна отсутствует, лучше обратиться в другую компанию.
Качественное армирование – только от надежного производителя
Стальное армирование металлопластикового окна является каркасом жесткости конструкции, его можно сравнить со «скелетом» окна. У качественного и долговечного окна должен быть крепкий скелет. Его способен произвести только надежный производитель армирования, который имеет высокотехнологичное оборудование, соблюдает требуемую технологию производства, имеет многолетний опыт в металлообработке и использует высококачественную сталь.
Компания «Юнион Полимер Технолоджи» (ЮПТ) изготавливает армирование для ведущих производителей профильных оконных и дверных пластиковых систем более 15 лет. При производстве используется только качественная оцинкованная сталь.
Фото: компания Юнион использует для производства армирования окон только качественную оцинкованную сталь Технологический процесс производства соответствует современным требованиям. Парк оборудования насчитывает 3 линии продольной резки и 64 прокатных стана. Производственные мощности позволяют выпускать до 120 000 тонн продукции в год. Компания «Юнион Полимер Технолоджи» производит более 200 видов армирования для разных профильных систем. Возможности оборудования позволяют выпускать армирование по индивидуальным заказам (линейным и геометрическим размерам, а также толщине).
Выбор качественного армирования – важная задача при покупке пластикового окна на 50 лет. Можно заказать окно из элитного профиля ПВХ с теплым стеклопакетом, с качественной фурнитурой, но если производитель сэкономил на армировании, купленное окно ничем не будет отличаться от дешевого низкокачественного окна, которое не прослужит и несколько лет. Разница цены качественного и некачественного армирования составляет всего 1-2% от стоимости окна.
Несмотря на то, что армирование находится внутри окна и его невозможно увидеть, при правильных действиях можно застраховать себя от негативных последствий печальной экономии производителей окон, и качественное окно будет радовать своей безупречной работой долгие годы.
