Штекеры типа банан
Разъемы типа «банан» достаточно распространены, и если вам требуется подключить свой провод к такому разъему, то это вполне подходящее решение. Под катом краткий обзор недорогих штекеров, приемлемого качества.
Пришли безтреком в конверте, упакованы в пакетик:
Внутри 5 бананов разных цветов:
Качество изготовления вполне нормальное.Наружная металлическая часть крутится, обеспечивая легкость поворота штекера в разъеме.
Конструкция удобная провод продевается в отверстие и зажимается винтом, пайка тут не нужна:
Размеры:
Продавец приводит следующее:
1 — 100% новый.
2 — Этот разъем сделан из чистой меди (немагнитного).
3 — Цветовым кодом пластмассовой изоляцией куртка, для упрощения распознавания.
4 — Винты стопорный. без пайки.
5 — Легко для размер провода до 4 мм. Принимает провода акустической системы: 19AWG, 18AWG, 17AWG, 16AWG, 15AWG, 14AWG, 13AWG, 12AWG, 11AWG, 10AWG.
Ну что же…
1 — верно
2 — тест:
Видимо или у меня неправильный магнит, или одно из двух… 🙂 но в моем случае это не так важно
3 — верно, с оговоркой, что многожильный провод таким винтом лучше не зажимать, можно использовать НШВИ, про которые я писал тут.
5 — думаю 4 мм вполне войдет.
Мне периодически нужно подключать разные устройства на столе, типовой разъем питания 2.1 х 5.5 мм. При этом, у меня имеется лабораторный блок питания, который обеспечивает напряжение до 30 вольт и ток до 5А, так вот, чтобы не включать кучу блоков питания и не занимать лишнее место на столе, решил собрать себе проводок.
Выглядит так:
наконечники обжал НШВИ под данное сечение провода (0.5 мм2). Прикрутим бананы:
Вид вставленных, поверх крокодиловых разъемов:
Конечно я не планирую пускать большие токи через данную конструкцию, до одного ампера, все вполне нормально.
Важный момент разъемов данного типа, что обычно поверх одних штекеров можно подключать другие.
Такие штекеры часто страдают большими люфтами, в данных штекерах этой проблемы нет, сидят очень плотно.
Спасибо тем, кто дочитал этот небольшой обзор, надеюсь кому-то может быть полезно.
Подборка разных разъемов под штекеры «банан»
В сегодняшнем обзоре я хочу показать разные варианты разъемов, которые на мой взгляд отлично подходят для всяких блоков питания, электронных нагрузок, хотя изначально задуманы для использования в аудиоаппаратуре.
Начну обзор с предупреждения, так как данные варианты разъемов изначально не предназначены например для тех же блоков питания, то используете их вы только на свой страх и риск, хотя лично на мой взгляд большая часть показанных вариантов ничем не хуже специализированных разъемов, а может даже в какой-то степени и лучше.
Сегодня покажу несколько вариантов, большая часть заказана на ТаоБао, один вариант с Алиэкспресс, один от Банггуда и один из оффлайна.
Но сначала о чем вообще речь.
Часто на передней панели блоков питания и электронных нагрузках вы видите разъемы для подключения к ним потребителей и соответственно, источников. Чаще всего используют либо что есть под рукой, либо то, что предлагается специально для этого применения. В первом случае не всегда получается качественный результат, во втором не всегда можно купить подобные разъемы, например я не видел ни разу в продаже разъемы, хотя наверное корректнее — зажимы для проводов как показаны на втором фото.
Ссылки на большую часть товаров я дам по ходу обзора.
Получил я товары с Тао как обычно, в раздельных пакетиках, обзор разъемов с Алиэкспресс хотел сделать отдельно, но решил объединить для упрощения.
Но для начала общее фото, верхний ряд — мелкие с Банггуда, более крупные куплены в оффлайне, третьи с Алиэкспресс, нижний ряд с Таобао.
Вес, это первое на что обращаешь внимание когда берешь из в руки, понятно что чем больше металла, тем больше вес, самые мелкие не взвешивал, но вот крупные однозначно внушают надежду, вес комплекта около 80-90 грамм.
Кстати насчет комплекта, чаще всего такие разъемы продают поштучно, но обычно заказывается четное количество и продавцы отсылают попарно черные и красные. И это кстати важное отличие от специализированных разъемов, где кроме красного и черного (белого) есть и другие цвета. Увы, в данном варианте только два цвета.
Начну с самых дешевых и чтобы не занимать много времени покажу сразу оба типа которые у меня есть.
Мелкие с банггуда, я их брал для обзора небольшого блока питания, ну уж совсем мелкие. Вторые покрупнее, покупал в оффлайне, что-то около 20 центов за штуку, на Тао такие продают по 6-7 центов.
1. У мелких нет возможности подключиться штекером «банан», либо надо сверлить отверстие.
2. У обоих нет отверстия чтобы зажать провод, очень неудобно. Вернее насколько это неудобно я понял лишь после того как попользовался теми где есть такая возможность.
3. Гайка или зажим, насчет мелких сложно сказать, а крупные гадость редкая. Резьбовая часть запаяна, но при попытке зажать провод она постепенно выдавливается, в итоге на электронной нагрузке мне вообще пришлось поставить шайбы, диаметром чуть больше диаметра винтовой части и чуть меньше диаметра этой резьбовой втулки.
Кроме того, у части таких разъемов резьба накатана как попало, в итоге приходится еще ее «разрабатывать».
4. Подключение при помощи провода зажимаемого парой комплектных гаек с шайбами.
Большие разъемы я использовал почти во всех своих устройствах, теперь буду постепенно менять на более качественные.
А эти разъемы вы наверняка встречали на различной аудиотехнике, но вот я раньше не знал, что они существуют в трех размерах, лично я использовал только средние. Причем на магазинных фото где они показаны сами по себе, сложно отличить вторые от третьих, настолько они похожи.
Отдельно скажу по поводу конструкции, у меня все три варианта имеют небольшую длину, хотя существуют с длинным крепежным винтом, для установки через толстую панель, например через лист ДСП.
Подключение проводов чаще всего винтовое с лепестком или при помощи пайки.
Также встречаются конструкции где для провода есть специальное углубление, куда он наматывается и потом запаивается (я так думаю).
1. Отверстие под штекер есть.
2. Боковое отверстие под провод также есть, но одновременно подключить штекер и провод не выйдет.
3. Гайки вплавлены на мой взгляд получше чем у дешевых, показанных выше, но реально как будет служить, сказать сложно.
4. Подключение проводов при помощи пайки.
Размеры:
Длина — 31мм
Передняя резьба — 6мм
Задняя резьба — 6мм
Длина передней части — 6мм
Длина задней части — 20мм (общая), 13мм (максимум с учетом изолятора)
Установочное отверстие — 7мм
Глубина отверстия под «банан» — 17.5мм
Боковое отверстие — 2.6мм
Общий вид комплекта.
Эти разъемы я уже применял в паре электронных нагрузок и они мне реально нравятся.
1. Отверстие под штекер есть.
2. Отверстие под провод есть, но провод большого диаметра лучше не зажимать так как резьба впритык.
3. Гайка-зажим.
4. На задней части есть дополнительные лыски, подключение провода при помощи лепестка, но такие же есть и под пайку.
Размеры:
Длина — 33мм
Передняя резьба — 7мм
Задняя резьба — 4мм
Длина передней части — 11мм
Длина задней части — 14,5мм (общая), 10мм (максимум с учетом изолятора)
Установочное отверстие — 6,5мм
Глубина отверстия под «банан» — 15мм
Боковое отверстие — 3,8мм
Пару слов про гайку-зажим. Дело в том, что здесь она составная, часть которая прижимает провод, свободно вращается потому при фиксации провода его не выдавливает (если не в отверстие) и не перерезает. Кроме того металл немного выступает, при этом в ответной части небольшое углубление для лучшей фиксации.
Общий вид комплекта.
По сути то же самое что и второй вариант, только заметно больше размером, причем почти все размеры увеличены пропорционально, потому по отдельности они выглядят одинаково.
1. Отверстие под штекер есть
2. Отверстие под провод есть
3. Конструкция зажимной гайки такая же, только здесь добавили накатку со стороны прижима, а на «стационарной» части углубление чуть побольше.
4. Подключение провода пайкой. Гайка которая фиксирует сам разъем раззенкована потому при прижиме гарантированно давит на корпус устройства, а не на изолятор.
Размеры:
Длина — 46мм
Передняя резьба — 8мм
Задняя резьба — 8мм
Длина передней части — 16мм
Длина задней части — 22,5мм (общая), 15мм (максимум с учетом изолятора)
Установочное отверстие — 10мм
Глубина отверстия под «банан» — 19мм
Боковое отверстие — 4,8мм
Любопытно что здесь изолятор состоит из трех частей (не считая прозрачной), а не из двух, в остальном все также как у предыдущих.
Это уже совсем другие разъемы, на вид кажутся более солидными, да и вес каждого в 40 грамм не заметить невозможно.
1. Отверстия под штекер есть.
2. Отверстия под провод есть, но есть небольшое замечание, у одного разъема оно сместилось при сверлении с боковинка стала довольно тонкой, не то чтобы критично, металла там еще достаточно, просто неаккуратно.
3. Прижимная гайка полностью не откручивается, и в данном случае это так задумано. На самом деле действительно удобно, вращается легко, но не отваливается. Как и у предыдущих двух прижимная часть состоит из двух, одна из которых свободно вращается и не режет провод, при этом на ней есть накатка как у предыдущих.
4. Провод можно как припаять, так и прижать винтом, на мой взгляд первый вариант надежнее.
Изолирующие шайбы имеют дополнительный выступ для защиты от проворачивания в корпусном отверстии, на фото плохо видно, слева у первой шайбы.
Комплект.
Все красиво, все качественно, но есть проблема, дело в том что у них наружная изоляция прижимной гайки нечто типа термоусадки и в процессе доставки, а скорее всего даже уже у продавца, она поцарапалась, соответственно безопасность использования у нее теперь снижена 🙁
А это разъемы с Алиэкспресс, единственные для которых есть заявленный параметр — ток до 80 Ампер и брались они специально под мощную электронную нагрузку.
Самые оригинальные разъемы, для начала их зажимная гайка имеет не круглую форму ручки, а кроме того вес, под 90 грамм комплект, ну и сам общий вид явно отличается от предыдущих, но то что они также идут парами намекает на такое же применение что и предыдущие.
1. Отверстие под штекер есть, но в отличие от предыдущих оно не в приборной части, а в прижимной гайке.
2. Отверстий под провод нет, печаль, как по мне то оно не помешало бы.
3. Металлическая вставка прижимной гайки немного выступает, вплавлена основательно, кроме того сам материал ручки отличается от предыдущих, он явно плотнее.
4. Изолирующие гайки имеет шестигранное место под металлическую часть из-за чего она немного «утопает» в ней. Сама винтовая часть просто стальная, без имитации «под золото», провод прижимается обычными гайками, не уверен что получится его припаять.
Размеры:
Длина — 60мм
Передняя резьба — 8мм
Задняя резьба — 8мм
Длина передней части — 8,5мм
Длина задней части — 29мм (общая), 19мм (максимум с учетом изолятора)
Установочное отверстие — 11,5мм
Глубина отверстия под «банан» — 18мм
Общий вид комплекта. На фото плохо видно, но изоляторы имеют по два штифта, которые не дают вращаться им в приборном отверстии, да и общий вид по своему «внушает».
В качестве резюме могу сказать, что в общем понравились все купленные разъемы/зажимы, но особый интерес вызвали самые большие из «тройки» и последние. Мелкие и средние из той же «тройки» также полезны при работе с токами до 10 Ампер для мелких и 30-40 Ампер для больших (проверены при токе 40 Ампер), но мелкие по сути банальны, а средние я уже видел ранее.
Вариант с черными зажимными гайками неплох, но из-за особенностей изоляции может не подойти в ряде применений из-за пониженной безопасности использования. Тем не менее, интересна конструкция с двойной прижимной гайкой, где прижимная часть свободно вращается и при зажимании не режет провод и не выдавливает его если он просто обернут вокруг винтовой части.
Ну а пара самых первых, это обычные дешевые разъемы, их также вполне можно использовать, но в не ответственных местах или с некоторыми ограничениями.
На этом у меня все, надеюсь что было полезно.
Штекеры типа банан
Разъемы типа «банан» достаточно распространены, и если вам требуется подключить свой провод к такому разъему, то это вполне подходящее решение. Под катом краткий обзор недорогих штекеров, приемлемого качества.
Пришли безтреком в конверте, упакованы в пакетик:
Внутри 5 бананов разных цветов:
Качество изготовления вполне нормальное.Наружная металлическая часть крутится, обеспечивая легкость поворота штекера в разъеме.
Конструкция удобная провод продевается в отверстие и зажимается винтом, пайка тут не нужна:
Размеры:
Продавец приводит следующее:
1 — 100% новый.
2 — Этот разъем сделан из чистой меди (немагнитного).
3 — Цветовым кодом пластмассовой изоляцией куртка, для упрощения распознавания.
4 — Винты стопорный. без пайки.
5 — Легко для размер провода до 4 мм. Принимает провода акустической системы: 19AWG, 18AWG, 17AWG, 16AWG, 15AWG, 14AWG, 13AWG, 12AWG, 11AWG, 10AWG.
Ну что же…
1 — верно
2 — тест:
Видимо или у меня неправильный магнит, или одно из двух… 🙂 но в моем случае это не так важно
3 — верно, с оговоркой, что многожильный провод таким винтом лучше не зажимать, можно использовать НШВИ, про которые я писал тут.
5 — думаю 4 мм вполне войдет.
Мне периодически нужно подключать разные устройства на столе, типовой разъем питания 2.1 х 5.5 мм. При этом, у меня имеется лабораторный блок питания, который обеспечивает напряжение до 30 вольт и ток до 5А, так вот, чтобы не включать кучу блоков питания и не занимать лишнее место на столе, решил собрать себе проводок.
Выглядит так:
наконечники обжал НШВИ под данное сечение провода (0.5 мм2). Прикрутим бананы:
Вид вставленных, поверх крокодиловых разъемов:
Конечно я не планирую пускать большие токи через данную конструкцию, до одного ампера, все вполне нормально.
Важный момент разъемов данного типа, что обычно поверх одних штекеров можно подключать другие.
Такие штекеры часто страдают большими люфтами, в данных штекерах этой проблемы нет, сидят очень плотно.
Спасибо тем, кто дочитал этот небольшой обзор, надеюсь кому-то может быть полезно.
Штекеры типа банан серии Z (banana plug), коннекторы диаметром 4 мм
Штекер (коннектор) типа банан серии Z – используется преимущественно для коммутации акустических приборов и акустики в целом, а также на щупах различной измерительной аппаратуры, мультиметрах, тестерах, лабораторных блоках питания.
Контакт штекера банан диаметром 4 мм, исполнен в виде лепестков, которые немного подпружинены, что позволяет добиться качественной фиксации штекера с разъёмом. Корпус штекера может быть выполнен в любом цвете и из любого материала, но зачастую используются искусственные составляющие типа нейлона или ПВХ, что придает ему защитные свойства от удара электрическим током.
Корпус штекера имеет разборную конструкцию, обеспечивая при этом удобство монтажа. Чаще всего корпус штекера выполнен в красном и черном исполнении.
Интересным фактом остается то что, штекеры типа банан получили свое широкое применение около ста лет назад и находят его по сей день, благодаря своей простоте исполнения, надежности и исключительной долговечности.
Наша компания предоставляет гарантию на всю поставляемую нами продукцию сроком 2 года, а также имеет соответствующие документы, подтверждающие соответствие качества.
Окончательная цена на коннекторы банан серии Z зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Расшифровка маркировки штекеров типа банан серии Z:
| Z | – | 040 | 4mm | RED |
| Z | – | Серия разъемов |
| 040 | – | Порядковый номер разработки. |
| 4mm | – | Диаметр гнезда разъема: 4 мм. |
| RED | – | Цвет изоляционного корпуса: красный. |
Монтаж штекеров типа банан на кабель:
Монтаж прижимным винтом
Монтаж пайкой
Электрическая безопасность штекеров типа банан:
Штекер (коннектор) типа банан может быть изготовлен из чистой меди, либо сплавов на ее основе, таких как латунь, благодаря чему имеет низкое удельное сопротивление и является идеальным проводником электричества. Для удобства распознавания штекеры банан выполнены в разных цветовых гаммах имея при этом разборную конструкция, для обеспечения удобства монтажа путем фиксирующих винтов, припоя, либо механического обжима. Штекеры банан рассчитаны на номинальное напряжение 30-60В и максимальный ток 10-32А. Разъемы с металлическим корпусом, либо без него, обычно вовсе не рассчитаны на сетевое напряжение.
Одна из причин, по которой штекеры типа банан не рассчитаны на использование сетевого напряжения, заключается в том, что открытый носик штекера может представлять опасность поражения электрическим током при подключении к источнику питания. Штекер банан, который только частично вставлен в разъем, также может представлять риск случайного контакта, поскольку проводящая поверхность носика не будет полностью закрыта. Другой причиной, по которой коннекторы банан не рассчитаны на использование в сети, является отсутствие двойной изоляции проводов и разъемов.
Там, где необходима электрической безопасность, используются герметичные штекеры типа банан, они имеют фиксированные или скользящие оболочки, или другие устройства для защиты пользователя от случайного контакта с проводниками под напряжением, но все же в значительной степени совместимы с оригинальной конструкцией.

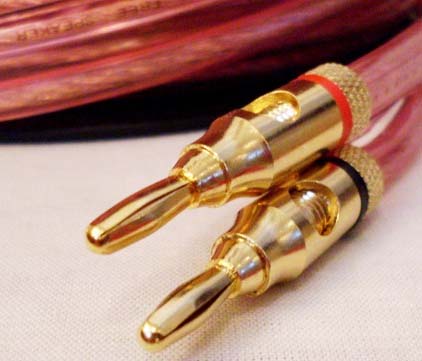

Фото акустических штекеров типа банан:
Немного истории о коннекторах типа банан:
На изобретение штекера банан претендовали две американские компании.
Так или иначе патент, описывающий штекер типа банан, который состоит из двух частей, получил именно Ричард Хиршманн в 1924 году.
