Основные настройки IP видеорегистраторов при вводе в эксплуатацию
Это мой семнадцатый пост, являюсь специалистом по видеонаблюдению и веду портал vcctv.ru
Не призываю чётко следовать тому как я ниже укажу типовую настройку IP видеорегистратора. Но для новичков и для ориентира, чтобы «не забыть» что-то настроить, пойдёт однозначно. Данное описание относится к вводу в эксплутацию IP видеорегистратора.
Рассмотрим на примере настройки IP видеорегистратора RVi.
Ваш видеорегистратор уже подключен к сети и вы знаете его ip адрес. IP адрес видеорегистратора можно настроить, подключив его к монитору и с помощью мышки зайти в настройки сети и там уже его посмотреть либо прописать нужный вам. После на компьютере запускаете браузер Internet Explorer (да именно под этот браузер все производители затачивают своё программное обеспечение) и пишите ip адрес видеорегистратора. Появится запрос на установку плагина для браузера, устанавливаете и залогиниваетесь в панель управления видеорегистратора.

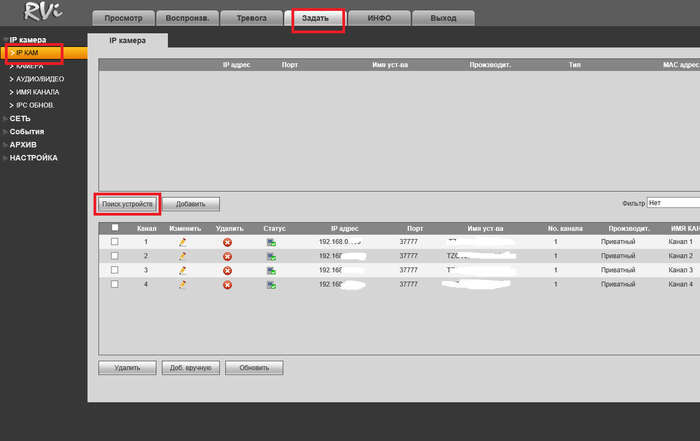

Первым делом заходите в настройки («Задать») и подключаете ip камеры к видеорегистратору.
Настраиваете при необходимости сеть.
В случае, если планируете использовать P2P (удаленное подключение к видеорегистратору с телефона), то включаете. О моем отношении к P2P уже писал. Решение как настроить удаленный доступ без P2P. А если у вас публичный статический ip адрес то вам сюда.
Данные настройки как правило по умолчанию уже есть, но обязательно проверяете.
Обязательно настраиваете время на видеорегистраторе. Это очень важный момент при просмотре видеозаписей.
Меняете пароль администратора. При необходимости создаёте дополнительные учётные записи.
Если видеорегистратор подключен к монитору или телевизору, то настраиваете комфортное разрешение и при необходимости отключаете помощника.
Настраиваете автоматическую перезагрузку.
Далее вы настраиваете тип записи постоянно или по движению. Пожалуй из базовых настроек всё. Буду рад ответить на ваши вопросы. Возможно кто-то своим опытом поделится в базовых настройках. Удачи!
Как работает датчик движения в видеорегистраторах
Содержание
Содержание
По статистике крупнейшей в мире немецкой страховой компании Allianz SE, около 40 % всех ДТП происходит на парковке, и это число постоянно растет.
Осторожно, злой регистратор!
Автомобилисты шутят: «Самое честное в мире СМИ — видеорегистратор». И расскажет все, и докажет, и даже ночью на стоянке снимет любителя парковаться «на слух». Или соседа-подростка, поупражнявшегося в граффити на капоте.
Главное, чтобы видео этих преступлений сохранилось, а не было затерто бесполезными кадрами пустынных переулков. Именно с целью сохранения самых важных событий, произошедших на парковке рядом с вашим авто, в видеорегистратор и были внедрены датчики движения.
Что такое датчик движения в видеорегистраторе
Само определение «датчик движения» может многих ввести в заблуждение, так как этот термин более знаком по классическим охранным системам, которые реагируют на тепловые, звуковые или радиоволны. В случае же с авто-видеорегистратором речь идет не о техническом детекторе, а о программном обеспечении — программа под названием «датчик движения» анализирует не пространство, а его изображение.
Принцип работы программы простой: процессор запоминает статическую картинку в поле обзора камеры и сравнивает ее со следующим кадром. Если ничего не изменилось, сравнение продолжается. Если изменилось, регистратор начинает записывать видео до тех пор, пока изображение снова не станет статичным.
Для чего нужен датчик движения
Видеорегистраторы могут осуществлять запись видео тремя способами:
В отличие от первых двух вариантов, которые могут использоваться как при движении, так и на парковке, режим датчика предназначен исключительно для стоянки авто. При этом он решает важную задачу — экономит место на карте памяти, фиксируя и сохраняя только значимые события. В случае происшествия вам не придется просматривать многочасовое видео, чтобы найти нужный момент.
Как обеспечить питание видеорегистратора с датчиком движения
Для работы видеорегистратора на парковке необходим постоянный источник энергии. Многие модели имеют собственный аккумулятор, но его заряда обычно хватает на несколько часов съемки, поэтому при длительной стоянке нужно предусмотреть питание от бортовой сети автомобиля.
В зависимости от марки авто часть его приборов обесточивается в момент отключения зажигания. Поэтому важно правильно выбрать точку подключения.
Есть два основных способа подключения к бортовой сети:
Некоторые автомобили VIP-класса не позволяют подключать «неродные» гаджеты к бортовой сети — они обнаруживают место утечки тока и блокируют соответствующее устройство. В таком случае придется приобретать автономный источник питания.
Алгоритм работы видеорегистратора
При подключении к постоянному источнику питания видеорегистратор переводится в парковочный режим вручную или автоматически — в зависимости от модели.
Режим парковки — это «спящий режим». Работает так же, как в обычном компьютере:
При переходе в режим парковки текущая запись останавливается, потребление энергии сводится к минимуму. При этом камера продолжает отслеживать изображение, датчик активен и готов включить запись при обнаружении движения.
Выход из режима парковки аналогичен входу — производится автоматически при запуске двигателя или вручную после отключения датчика в меню регистратора.
Нажатие кнопки ON/OFF на корпусе видеорегистратора после остановки авто позволяет принудительно отключить режим парковки. В этом случае датчик движения и камера будут неактивны, записываться ничего не будет.
Если видеорегистратор имеет встроенный контроллер питания, он отключится самостоятельно при падении заряда аккумулятора ниже определенного уровня или через выбранный промежуток времени. Это позволяет защитить АКБ от полной разрядки. Если встроенного контроллера нет, его можно приобрести отдельно.
Что видно на записи, активированной датчиком движения
В зависимости от модели регистратора видео может состоять только из записи самого события, произошедшего после срабатывания датчика, либо же дополняться сохраненными в памяти кадрами.
В последнем случае оно компонуется из трех частей:
Первая буферизация — «предзапись». Это те самые три-пять секунд текущего статичного момента, используемые для сравнения с последующей картинкой. Предзапись циклически обновляется и постоянно хранится в памяти регистратора. В случае же срабатывания датчика движения она автоматически добавляется в начало видео.
Запись движения. После срабатывания датчика запись производится непрерывно, пока изображение не перестанет меняться.
Вторая буферизация — «послезапись». Через несколько секунд после прекращения движения видеорегистратор останавливает запись и запоминает новую статичную картинку, которая добавляется в конец видео. В случае повторного срабатывания датчика послезапись первого видео совпадает с предзаписью следующего.
Такая компоновка позволяет увидеть полную картину произошедшего на парковке, не засоряя карту временными отрезками, в течение которых ничего не происходило.
Простые и «продвинутые» датчики движения — в чем разница?
В ценовом сегменте до 2 000 руб. большинство видеорегистраторов комплектуется самыми простыми датчиками движения, не имеющими каких-либо дополнительных настроек.
Включение датчика в них производится вручную: остановился, заглушил двигатель, выбрал в меню «датчик движения» — запись будет включаться/отключаться автоматически по детектору.
Возможности модернизированных датчиков движения
Автоматический переход в режим парковки. Видеорегистратор сам останавливает текущую запись и включает все парковочные датчики после:
Сохранение видео в отдельный файл и блокировка от перезаписи. На карте памяти выделяется папка для хранения видео, записанных при срабатывании датчиков. Эти файлы помечаются как нестираемые и не удаляются. Количество нестираемых файлов варьируется в зависимости от модели регистратора и в среднем составляет 50 событий.
Удаленное информирование и резервирование. Отправка уведомления о срабатывании датчика на телефон или электронную почту, сохранение записи на облаке — для регистраторов с функцией Wi-fi.
Настройка качества видео.Можно изменить разрешение, включить черно-белую запись, активировать функцию замедленной съемки timelaps. Это позволит до 20 раз сократить объем записей на карте, что крайне полезно при длительной парковке.
Настройки чувствительности. Уменьшают чувствительность датчика к движению мелких объектов типа капель дождя или хлопьев снега. Кроме того, вы можете зонировать кадр — выбрать область в поле обзора камеры, на которую будет реагировать датчик. Например, если вы регулярно паркуетесь рядом с деревом, его ветки попадают в объектив и при движении активируют запись. Эту область можно исключить из поля «зрения» камеры — детектор не будет срабатывать на движение в выбранной зоне. Некоторые устройства позволяют фрагментировать кадр на 50 зон.
Востребованные фишки в видеорегистраторах 2016 года
LDWS — крепче за баранку держись, шофёр…
Тот, кому хотя бы однажды пришлось совершить длительное путешествие без сна и отдыха, надолго запомнил последний десяток-другой километров пути, когда вроде и глаза открыты, а машина то по обочине шелестит, то на встречку ныряет.
Именно в таких случаях система контроля полосы движения LDWS (Lane Departure Warning System) проявляет себя как самый надежный помощник. Да и более безобидное, на первый взгляд, отвлечение водителя на множество электронных, коммуникационных, мультимедийных устройств, которыми насыщен салон современной машины, может привести к непоправимым последствиям. Неслучайно, наверное, автомобильные видеорегистраторы 2016 года от ведущих производителей в подавляющем большинстве планируется оснащать функцией LDWS. Совершенствуются также способы оповещения об уходе транспортного средства с полосы движения. Если раньше это было только звуковое предупреждение, то сейчас в качестве тревоги используется еще и вибрация рулевого колеса или кресла водителя, причем с той стороны, с которой произошло пересечение линии разметки.
Дорожная разметка, собственно, и является основным информационным источником для LDWS. Видеокамера регистратора отслеживает ее расположение по отношению к движущемуся авто и если не включен поворотник, а курс авто пересекает линию, активируется предупреждающий сигнал. Отсутствие разметки или плохая ее различимость в непогоду или ночью, не позволяют системе корректно работать. Поэтому функция LDWS реализуется в полном объеме на продвинутых моделях с хорошим разрешением, высокотехнологичной матрицей, наличием ночного режима.
FCWS, дистанция — не судебная инстанция: апелляции не подлежит
FCWS (Forward Collision Warning System) — еще одна опция из категории, обеспечивающих безопасность движения. Система активируется на скорости 30-40 км/ч (зависит от конкретной модели) и на основании изображения впереди идущего транспорта, а также анализа данных о скорости Вашего автомобиля, выдает сигнал о приближении к границе дистанции, установленной при калибровке данной функции. То есть, Вы сами в меню устройства определяете то расстояние до препятствия перед Вашим автомобилем, на котором считаете себя застрахованным от возможных неожиданностей. О сокращении выбранной Вами «зоны комфортного управления» предупредит FCWS громким пиканьем и соответствующей картинкой на дисплее.
Антисон: не всегда сон — это здоровье
Длительные однообразные действия без перерывов, приводят к торможению процессов возбуждения в коре головного мозга — он засыпает. Причем вместе со своим хозяином. Если оба находятся в движущемся на приличной скорости грузовике или даже в легковом авто, это может привести к трагедии. И не только для них. Включение функции «Антисон» приводит в действие звуковой таймер, который через определенные промежутки времени издает противный писк, призванный пробудить засыпающего водителя. Насколько эффективен такой прием — вопрос весьма дискуссионный.
DEWARP или устраняем «рыбий глаз»
Наличием функции DEWARP в своем составе могут похвастаться, в основном, новинки на базе современных процессоров класса Ambarella A7L. Дело вот в чем. Вполне понятное стремление производителей к увеличению угла обзора регистратора путем использования широкоугольных объективов ограничивается тем, что изображение по краям видеозаписи получается размытым, с искажениями, которые сводят на нет преимущества широкого обзора. Такое искривление (дисторсию), называемую эффектом «рыбьего глаза», устранить оптическими средствами в данном случае невозможно. А вот электронная обработка сигнала при помощи высокопродуктивных «мозгов», которыми обладают новые модели регистраторов, позволяет добиться равномерности изображения по всему полю, сохраняя при этом достоинства широкоугольного объектива. Это и есть DEWARP.
SpeedCam в том или ином виде используется автолюбителями уже многие годы. Простейший «Спидкам» — это супруга рядом, которая периодически подсказывает, в каком месте и за что вас оштрафовали в прошлый раз, где был знак, а Вы его не заметили и другие «точки особого интереса» — POI (Point Of Interes).
Покупка видеорегистора с функцией SpeedCam экономит не только деньги на оплату штрафов, но и сохраняет время, нервы, положительный эмоциональный настрой, поскольку заранее проинформирует о приближении к POI:
стационарный пост ГАИ;
временный пост и места вероятной «засады»;
камеры контроля скорости;
камеры контроля движения по выделенной для маршрутного транспорта полосе;
сложные перекрестки, ж/д переезды, «лежачие полицейские» и т.п.
Функция SpeedCam в видеорегистраторе
расстоянии и динамике его изменения до каждого PO;
знаках ограничения скорости;
скорости Вашего авто и ее превышении;
начале населенного пункта.
Очевидно, что среди наиболее актуальных «фишек», SpeedCam занимает первое место, о чем свидетельствуют многочисленные позитивные отзывы о видеорегистраторах, оснащеных этой функцией.
Real HDR — (Высокий Динамический Диапазон) позволяет сформировать различимую картинку ярких и темных объектов независимо от общего фона. Например, светящийся госномер впереди идущей машины на загородной трассе будет виден так же хорошо, как и объекты на обочине. Основную задачу решает инновационная матрица типа OmniVision.
WDR — (Широкий Динамический Диапазон) обеспечивает равномерную контрастность и четкость видеозаписи и солнечным днем в переменчивой тени, и на той же трассе ночью с яркими фонарями, а также при резких переходах от света к темноте. Реализация WDR стала возможна благодаря аппаратным возможностям процессора класса Ambarella A7L, которыми оснащаются лучшие модели современных регистраторов.
Живая картинка
Разрешение SuperHD (2304х1296) становится уже не экзотикой, а все более привычной характеристикой и, скорее всего, автомобильные регистраторы 16 года будут щеголять этим параметром не только в премиум-сегменте, но и в среднем ценовом диапазоне. Разница между Super и Full ощутима не только по техническому качеству картинки, но и по восприятию, а также возможностям передачи и детализации видеоинформации. Сравнение регистраторов по этому параметру однозначно определяет первенство SuperHD. Причем, если отличие разрешения HD от Full HD было очевидно, то последние новации «супера» и очевидны, и впечатляющи.
Wi-Fi
Еще год-полтора тому назад обозреватели дискутировали о том, насколько жизнеспособной окажется модель с вай фай модулем. Сегодня преимущества соединения видеорегистратора по беспроводному каналу с планшетом, смартфоном, КПК ни у кого не вызывают сомнения. Это дает возможность просмотра событий на большом экране, управления и настройки с мобильного гаджета, мгновенного сохранения интересных моментов для последующей демонстрации. Более того, по мнению автолюбителей, лучшие видеорегистраторы — миниатюрные модели без дисплея, которые по каналу Wi-Fi передают всю необходимую информацию на планшет или любое другое мобильное устройство.
GPS, без которой невозможна работа половины вышеперечисленных функций;
G-сенсор, приобретший регулируемую чувствительность и призванный сохранять в нестираемой памяти видеофрагменты в момент экстремального движения автомобиля;
датчики движения, включающие запись регистратора в припаркованном авто, если в зоне их действия обнаружились подвижные объекты: люди с нехорошими мыслями, машины с блондинками за рулем, да мало ли кто еще;
диоды ИК-подсветки, позволяющие производить съемку в полной темноте, правда, на расстоянии не более 3-5 метров.
«Фишки» можно разделить на три категории
повышающие безопасность: LDWS, FCWS, Антисон — особенно две первые, и особенно для начинающих или много и долго путешествующих водителей;
повышающие комфортность вождения: SpeedCam и Wi-Fi;
улучшающие качество видеозаписи: Real HDR, WDR, SuperHD.
Рекомендации по премиум-сегменту: популярные BlackVue и классика жанра — Vicovation. В среднем ценовом диапазоне обратить внимание на новый бренд Nous, появившийся в 2015 году, а также хорошо зарекомендовавшие себя Incar и Gazer.
Типовая настройка видеорегистратора
Рассмотрим типовую конфигурацию видеорегистратора любого производителя, т.к. у всех плюс минус настройки одиннаковые, а отличаются в основном только интерфейсом. Об этом уже немного писал, но решил немного дополнить прошлый пост.
В руки иногда попадаются видеорегистраторы, которые при вводе в эксплуатацию кроме настроек времени и расписания записей больше ничего не настраивают. Тут конечно производители молодцы, видеорегистратор уже давно сделан как коробочное решение, где достаточно включить в розетку и всё в целом по умолчанию уже настроено и работает. Удобно, ничего не скажешь.
Итак приступим, приведу пример типовой настройки видеорегистратора RVi. Понятно, что указанный ниже пример не является эталоном, т.к. в зависимости от задачи может меняться тип настройки.
Первым делом настраиваем качество записи. Для разных типов записей (постоянная, движение, тревога) всегда указываются разные настройки. Поэтому вначале выбираете тип записи, а после уже сжатие, разрешение, кадры в секунду, тип битрейта. Основной используется для просмотра в максимальном качестве, дополнительный поток для просмотра с мобильных устройств. Качество на дополнительном потоке указывается всегда меньше, чтобы снизить объем трафика для комфортного просмотра из какого-то удаленного места. Сжатие рекомендую указывать максимально поддерживаемое вашим видеорегистратором (h264, h265 и выше). Разрешение тоже указывайте максимально возможное. Частоту кадров в секундах в идеале конечно указывать 25, но если есть необходимость уменьшить объем занимаемого места на жестком диске, то можно указать 16 кадров в секунду. НО! обязательно при смене кадров в секунду тестируйте качество записи, возможно в вашем случае не подойдёт уменьшение до 16. Тип битрейта рекомендую указывать VBR. Почему? Качество снимка и битрейт как правило хватает от 2048 до 4096. Опять же при смене битрейта тестируйте, смотрите как меняется качество видео.
Аналогично с типом записи по движению.
Обязательно включайте в случае, если ваш видеорегистратор подключен в локальную сеть.
Тоже включайте, если диск полностью выйдет из строя.

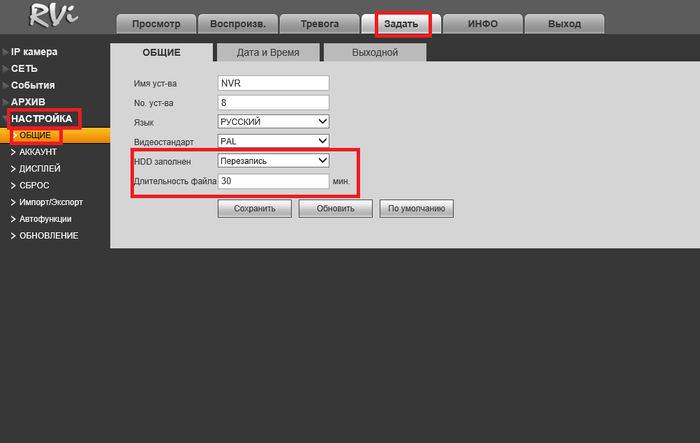

Обязательно проверяйте настройку перезаписи при заполнении жесткого диска.
Конечно же настраиваем время. И если ваш видеорегистратор подключен к интернету, то для точного времени рекомендую прописать NTP сервер времени, например pool.ntp.org.
Конечно же меняете пароль по умолчанию, и рекомендую для каждого устройства, которое будет удаленно подключаться создавать отдельную учетную запись. Чтобы при возникновении каких-то спорных ситуаций можно было всегда в журнале событий видеорегистратора посмотреть с какого устройства подключались и что делали.
В случае, если видеорегистратор подключен к телевизору или монитору, то можно изменить разрешение экрана, например указать FULL HD. Отключить помощника (при включении видеорегистратор перестанет предлагать пройти «быструю» настройку).
Рекомендую включать автоперезагрузку раз в неделю.
И конфигурируете расписание записей и не забываете, если используете запись по движению настройку предзаписи.
18 Марта 2020
