Отличия адаптеров ELM327 USB на чипе FTDI, Prolific и CH340
На вид ELM327 USB адаптеры выглядят одинаково, но отличаются микросхемой, которая в них используется, а это напрямую влияет на его работу и цену.
Чип PIC18F2480 + FTDI (ft232rl) — поддерживает скорость соединения 500KBps, а это в 13 раз больше, чем адаптеры на других чипах и является самым стабильным, надёжным и высокоскоростным решением на данный момент, поэтому ELM327 USB адаптер, построенный на чипе FTDI, прекрасно работает с автомобилями всех марок и его можно использовать с огромным количеством различных программ для диагностики, включая специализированные и малораспространённые. Но этот чип достаточно дорог, поэтому и цена адаптера на такой микросхеме несколько выше.

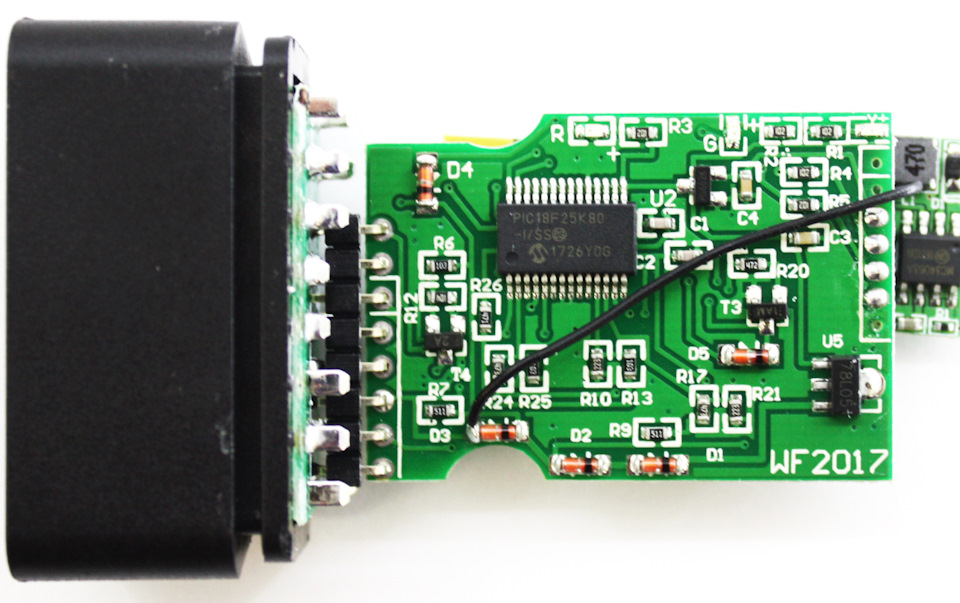

Чип PIC18F25K80 + Prolific (PL2303) — ELM327 USB адаптер сделанный с использованием этого чипа так же отлично работает со всеми автомобилями и программами. Никаких проблем в работе не замечено. Выполняет свои функции точно так же как и адаптер на дорогой микросхеме, разве что на более низкой скорости, но для диагностики этого вполне достаточно. Его стоимость немного ниже, и, возможно, для кого-то это будет оптимальным выбором, учитывая цену и качество.
Чип CH340 — это самая дешёвая микросхема, из всех возможных. Такой адаптер выполняет свои функции, но с некоторыми нюансами. Из личных экспериментов мы заметили, что он поддерживает не все автомобили отечественного производства, некоторые специализированные и малораспространённые программы с ним вообще не работают. Популярные программы (например, ScanMaster ELM) с ним работают хорошо. А так же наблюдается невозможность подключения к ЭБУ практически всех моделей Ford и Mazda.
Вывод: Если у Вас достаточно свежая иномарка (кроме Ford, Mazda) и Вы собираетесь использовать только распространённые программы (например ScanMaster ELM), то Вы вполне можете сэкономить и купить elm327 адаптер на чипе CH340, проблем возникнуть не должно. В противном случае лучше приобрести на чипе FTDI или Prolific.
Внимание: USB адаптер на чипе FTDI достаточно сложно найти и некоторые другие магазины продают их не указывая наименование чипа, но на деле приходит адаптер именно на чипе CH340. Мы же предлагаем Вам выбор. Будьте внимательны.
Оригинальные чипы FTDI FT232RL
В последнее время все чаще случается так, что некоторые китайские диагностические адаптеры перестают работать после того, как были установлен драйвер с Windows Update (Например подключили на ноутбук без драйвера, Windows автоматом стянула драйвер с интернета).
По-мимо прочего данную микросхему используют во многих проектах, схемы которых авторы публикуют и на драйве. Лично у меня уже скопилось 3 шнурка, с поддельной микросхемой FTDI. Но платить более 400 рублей за оригинальную микросхему (именно столько она обычно стоит в наших радио-магазинах) меня нисколько не радует. По мимо прочего в планах собрать вот такой программатор
После долгих поисков оптимального по цене варианта — решил приобрести у китайцев. На Aliexpress некоторые продавцы после вопроса «оригинальная ли микросхема?» просто начинали игнорировать, другие честно отвечали, что это качественная копия.
После долгих поисков нашелся продавец, который подтвердил что продает оригинальные FTDI чипы. Можно конечно взять немного дешевле «качественную копию», но далеко не факт, что это не приведет к проблемам в будущем, когда FTDI опять обновят свои драйвера.
Заказал сразу 10 микросхем по сотке за штуку. Получил довольно быстро — спустя две недели в Красноярске. Чипы соответсвтуют ожиданиям, заводятся без внешнего кварца (встречал такую проблему на микросхеме купленной однажды в местном магазине).
Вот ссылка на заказ 10 FT232RL SSOP28 у проверенного продавца — #
у него же купить 5 штук FT232RL практически по цене одной 570 рублей — #
FT232RL китайский чип и слетающие драйвера.
Наверно многим известно что чип FT232RL производства FTDI стоит достаточно дорого и появление новых драйверов несет в себе защиту от подделок с оригинальным чипом проблем не будет. Таким образом при установке новых драйверов или при первой автоматической установке драйвера в систему, находится последняя версия драйвера и если вы используете китайскую подделку чипов FTDI, то обнуляется его PID это номер зарегистрированного оборудования. В следствии чего слетают драйвера и последующая установка драйверов FTDI невозможна. Однако есть выход, об этом далее в посте.
Для установки драйвера нам понадобится архив со всем необходимым: enginepower.pro/dowload/kitai_FTDI.rar (кнопочка скачать будет наверху)
После подключения чипа к компьютеру начинается поиск и установка драйверов из интернета. Ну и как я говорил выше устанавливается последняя версия драйвера, оборудование опеделяется и работает, стоит только изъять его из системы и подключить заново как слетают драйвера и ни как их не установить так как сменился PID.
1. Отключаем интернет, заходим в диспетчер устройств и находим наш адаптер, удаляем ранее установленный драйвер, обновляем комфигурацию оборудования.
2.Теперь наша задача подключить немного переделанный драйвер из папки Driver FTDI____1
файл ftdibus.inf
После установки драйвера оборудование определяется системой. но не готово к работе по COM порту, идем дальше.
3. Запускаем программу MProg.exe из папки MProg 3.5 Release
действуем по инструкции
нажимаем tools—>Read an Parse определяется чип
меняем его Product ID c 0000 на 6001
жмем File—>Save As… даем любое имя сохраняемому файлу и сохраняем где угодно.
Осталось немного, жмем Device—> Program на этом все. Теперь наш адаптер изменил свой PID на зарегистрированный компанией FTDI.
4. Осталось установить нужный драйвер. проделываем пункты 1 и 2, но во втором пункте указываем другой драйвер, нам нужен из папки Driver FTDI___2
После установки оборудование готово к работе.
Отключаем автоматический поиск драйверов, а еще лучше отключаем интернет перед подключением чипа к ПК.
Данную процедуру можно выполнять хоть сколько раз.
Ну и на закуску… Сканер на китайском чипе FT232RL позволяет опрашивать 22 параметра 4 раза в секунду. лагов в работе не замечено.
Расставим всё по местам относительно адаптеров ELM327
Всем доброго времени суток, в данной записи, которая в первую очередь буде служить мне инструкцией, я хочу рассказать, какими бывают elm327, и что же с ними делать. Подобной информации на драйве нет, так что записи быть. СРАЗУ ОГОВОРИМСЯ, ЧТО БОЛЬШАЯ ЧАСТЬ ИНФОРМАЦИИ ПРИВЕДЕННОЙ НИЖЕ, НЕ ЯВЛЯЕТСЯ МОЕЙ, А ВСЕГО ЛИШЬ НЕ МНОГО СТРУКТУРИРОВАНА НА ДРАЙВЕ. АВТОРАМИ ЯВЛЯЮТСЯ УЧАСТНИКИ ffclub
Информация взята с веток форума:
Программы для диагностики и конфигурирования на базе ELM327
Программы для диагностики и конфигурирования на базе ELM327 (часть 2)
Китайские адаптеры подразделяются по видам связи на: USB, Bluetooth и Wi-Fi.
По чипам:
Prolific(такой чип у меня был в адаптере). Информация для работы с ним, имеется у меня в БЖ, а именно: Перепайка, на две шины и как подружить с Windows 8.1(для Windows 7 актуально тоже)
Максимальная скорость на которой он смог работать 57600. До основных модулей авто, прочитать и сбросить ошибки, настроить хватит, прошивать не годится, по причинам: не стабильности и низкой скорости работы.
CH340 (мой второй адаптер в итоге он оказался с кривом PID-ом, ниже расскажу, как проверить) — самый дешевый чип, какой только может быть, скорость развивает так же до 57600, в заслуги стоит записать, что он часто используется на Arduino.
FTDI — скоростной и дорогой чип. Отличает высокое качество работы и скорость.
По ценам на Али: Prolific
900 р. (Для usb версий)
Для того чтобы понять, какой чип стоит внутри:
Подключаем адаптер к ПК, и идем в диспетчер задач,
Правой кнопкой по адаптеру — Свойства, вкладка Сведения. и выбираем «ИД Оборудования» из списка.
VID_067B&PID_2303 — Prolific
VID_0403&PID_6001 — FT232 он же Ftdi(у меня ft232r — такой идет только в адаптерах f-super, который абсолютно бесполезный)
Любые остальные Vid и Pid будут относить к чипам семейства CH.
Драйвера тут
Про Bluetooth адаптеры сказать можно не больше, чем про usb, теряют соединение, не вздумайте прошиваться им.
Немного о перепайке:
Адаптер перепаивается, для получения доступа к средней шине, тем самым открывая доступ к новым блокам авто.
Перепайка usb и bluetooth версий не отличаются друг от друга, за исключением, того, что стоит паять где колодка с 16 проводами, или 8 ножек…
Так паял я (usb-версия)
тоже самое, как у меня но с ffclub (usb-версия)
перепайка обычного bluetooth адаптера
перепайка адаптера на «ножках»
Как проверить на сколько китайский адаптер и будет ли он работать?!
1)Скачиваем приложение Putty.
2)Настраиваем, как указано по ссылке
3)Запускаем putty
4)Отправляем адаптеру по очереди команды:
ATE0
ATL0
ATH0
ATD0
ATR1
ATPP2ASV3
на каждую адаптер должен ответить: OK, если хоть один ответ будет в виде «?» значит адаптер не знает ту команду и будет бесполезен.
Надеюсь моя запись поможет хоть кому-то, или разобраться с elm327 или открыть для себя ffclub, по возможности буду дополнять. Ваши дополнения к статье, пишите в комментариях. Репост приветсвуется.
Всем удачи на дорогах
FTDI наносит ответный удар
Иногда борьба корпораций с конечными пользователями приобретает гротескную форму, что и побудило меня написать этот пост. Коротко: я перестал беспокоиться любить FTDI.
Если вы используете устройство с подключением через конвертер USB2COM на чипе FTDI под Windows — берегитесь. В рамках борьбы с пользователями за интеллектуальную собственность FTDI ломает контрафактные чипы программными средствами.
Анамнез
Долго выбирал и, наконец, купил несколько плат Arduino с лучшим конвертером USB2COM всех времен и народов FTDI FT232RL. Предполагал использовать их в учебном процессе из-за простоты и уже разведенного набора датчиков, светодиодов и динамика.
Хабражители предупреждали о подделках, но зачем отличать подделку от оригинала, если все работает. В начале октября 2014 года вышла серия обновлений Windows 7. Через какое-то время установленные драйверы стали выдавать ошибку «COM port is busy». Впоследствии не значит вследствие. Злые языки утверждают, что в драйверах был time bomb на 01.10.14. Не берусь судить, ибо именно эти платы я не перепрошивал долгое время.
Помня, что были обновления, я немедленно установил самые лучшие свежие драйверы «CDM v2.12.00 WHQL Certified». После чего ошибка сменилась на «Can’t find driver for this device».
Диагностика
Гугление выявило что с подобной проблемой столкнулось не только сообщество любителей Arduino, но и автолюбители использующие FT232 в OBD адаптерах, и многие другие, использующие этот чип в своей жизни. Обычно проблему решали заменой кабеля на чипах CH340, CP2102, PL2303 и т.п. Но я не мог заменить кабель, поскольку чип запаян на плате
У меня прописался нулевой идентификатор PID FTDIBUS\COMPORT&VID_0403&PID_0000.
Процесс выхода чипа FTDI из строя состоял из двух стадий. Сначала происходит автоматическое обновление драйверов FTDI через Windows update. Эти драйверы не изменяют PID, а просто отказываются работать с неправильным с их точки зрения устройством.
Пользователь, скачивает свежие драйвера, не читает и соглашается с лицензионным соглашением, после чего драйверы изменяют PID на 0000. Рекомендованное лечение: поставить старые драйверы 2.8.14 (или ранние), прописать правильный PID (по возможности заблокировав его на запись), в дальнейшем не обновлять драйверы FTDI.
Лечение
На основной компьютер под W7-64 старые драйверы не ставились. Утилита MProg устройство не видела. Виртуалка устройство с PID0000 тоже не видела. На древнем компе с WXP удалось поставить старые драйверы, заменив в inf файлах PID_6001 на PID_0000. Потом поставить фирменную утилиту MProg для прописывания PID (скачанную с официального сайта). Прошить чип FTDI FT232RL заново, используя прошивки с arduino.cc.
UPD 23.10.14: makaroff опубликовал комикс о лечении.
Выводы
Замечательная компания FTDI сменила тактику борьбы с поддельными чипами. Ее решение изящно, легально и позволяет контролировать рынок. Вот только устраивает ли оно конечных пользователей? Если ранее, вы просто устанавливали драйверы штатными средствами Windows, то теперь, новые драйверы поставляются в виде exe и при инсталляции вы принимаете лицензионное соглашение, в котором есть такие слова:
1.5 Use of the Software as a driver for, or installation of the Software onto, a component that is not a Genuine FTDI Component, including without limitation counterfeit components, MAY IRRETRIEVABLY DAMAGE THAT COMPONENT
В вольном переводе звучит так: использование этого программного обеспечения с поддельными компонентами может привести к повреждению этих компонентов.
Что ж, если у меня будет выбор, то я больше никогда не куплю продукт содержащий компоненты FTDI. Неважно, какие это будут компоненты — поддельные или настоящие. Жена не разрешает покупать электронный микроскоп, чтобы отличить подделку от оригинала.
