Нужен совет по настройке RPM

Конфигурация оборудования
1.Двигатель 1,6 94л.с.
2.Мозги Stag 4+
3.Форсунки Вальтек 3ом, дюзы 1,8мм
4. Редуктор Stag R02

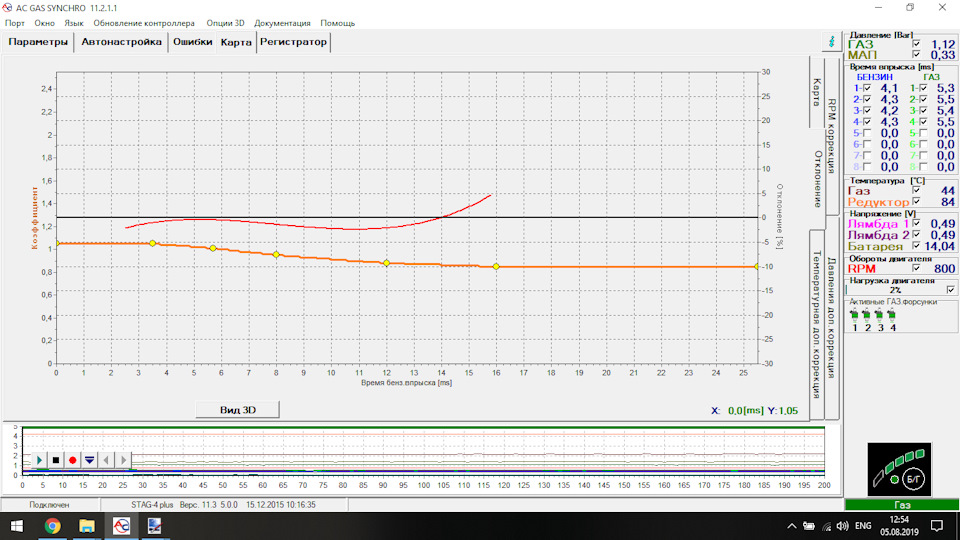

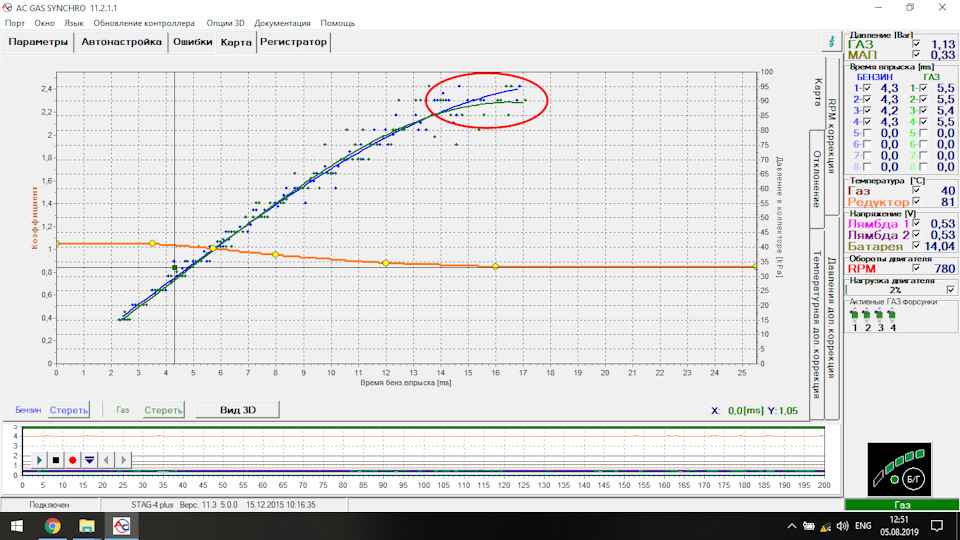

Прошу помощи в правильной настройке.2D карта выглядит так:

Карта всегда выглядит так, делал кучу автокалибровок с накаткой карт и всегда один результат.Пару раз было без забеднения вверху но со временем карта становилась как на скрине. Поднятие линии коэффициента в месте забеднения результатов не дает.

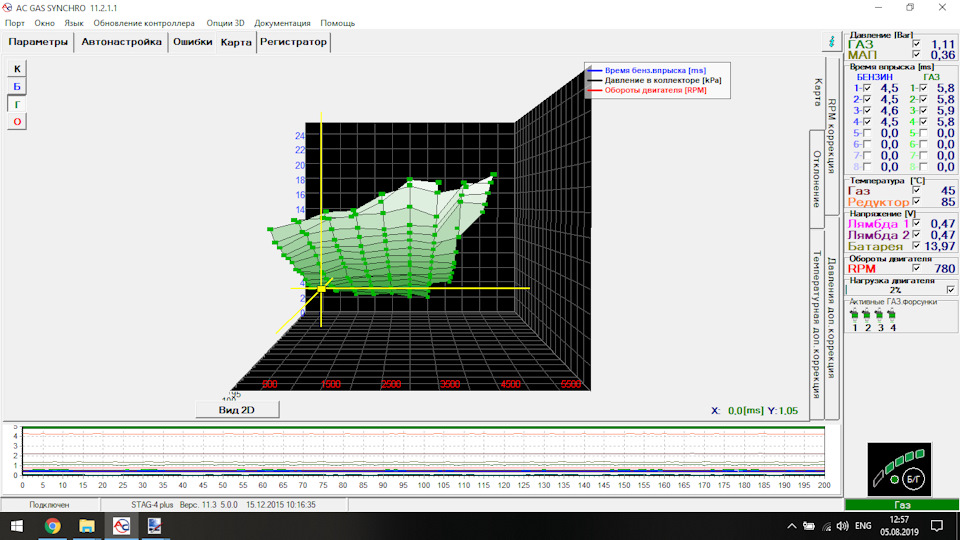

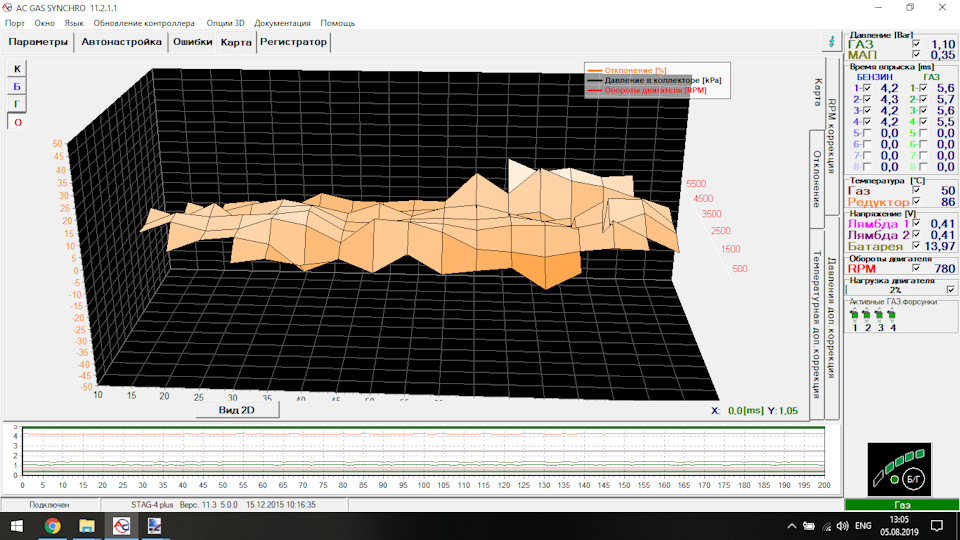

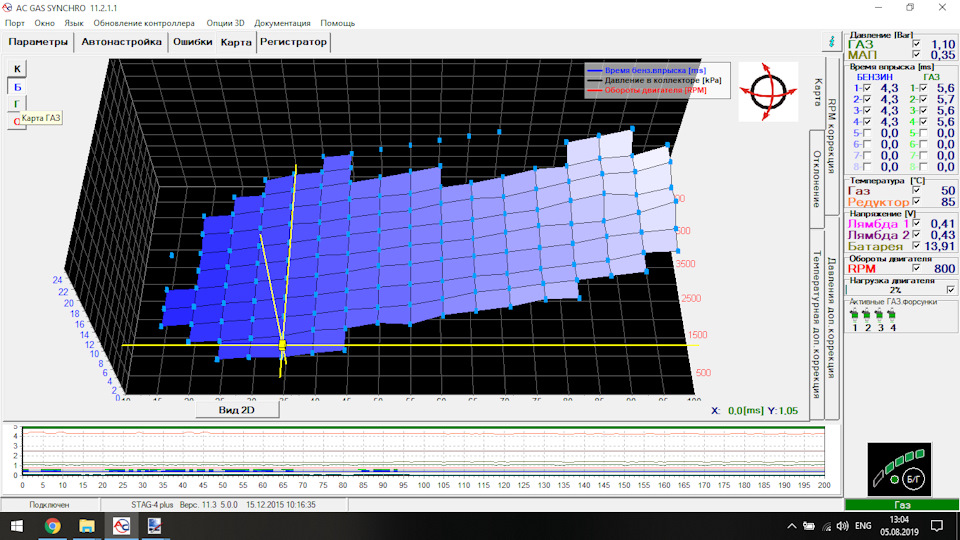

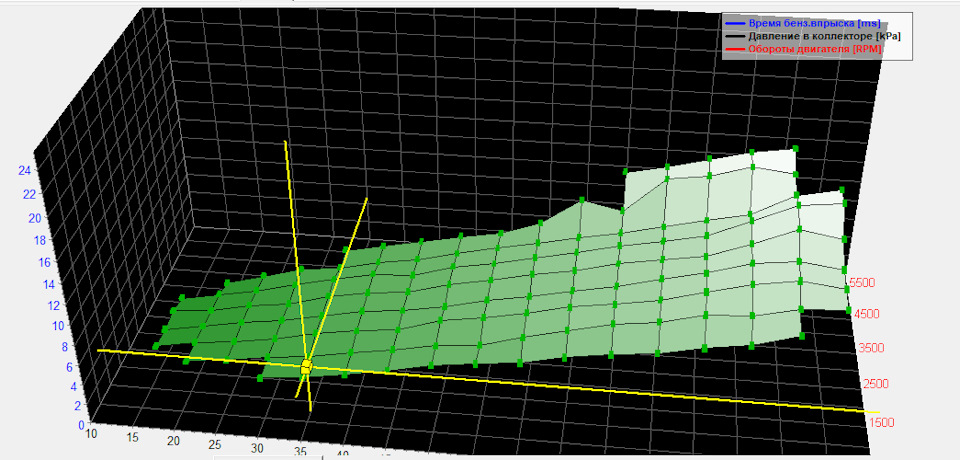

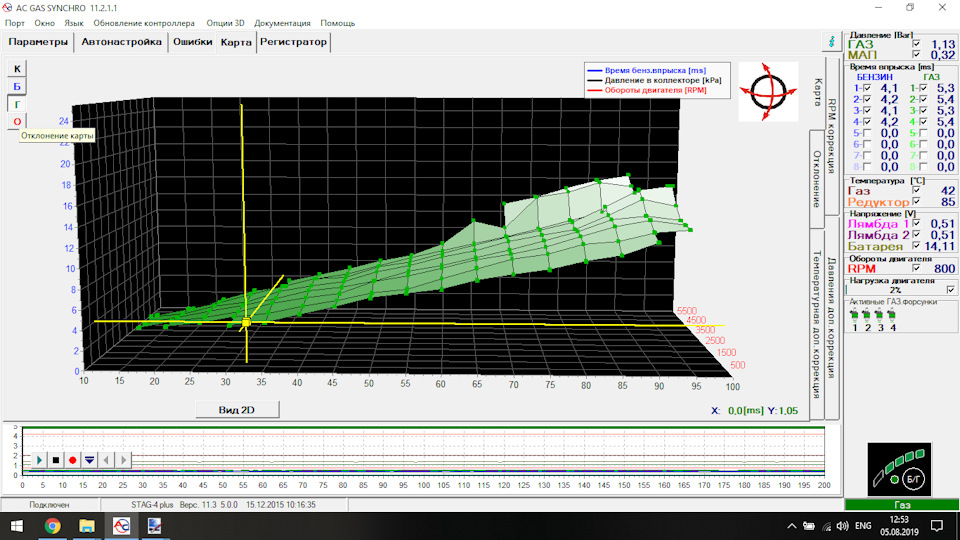

А решил посмотреть на 3D карту выглядит она так:

Вот видео 3D карты для большей информативности

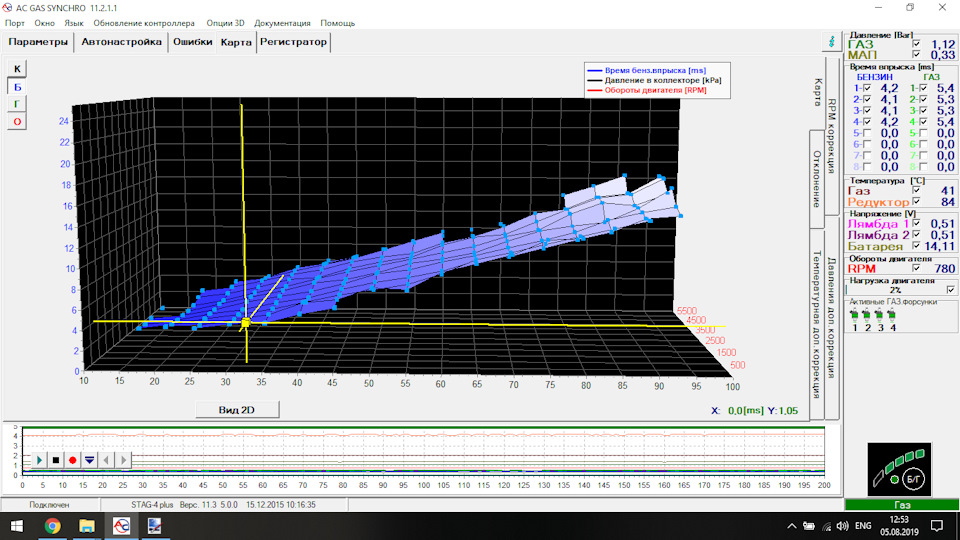

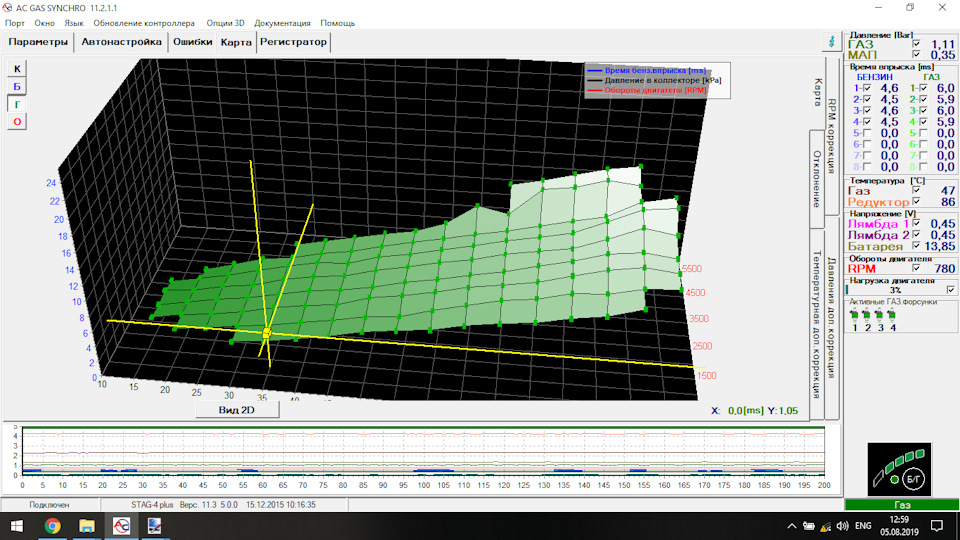

На всякий случай 3d карта бензина

Подскажите пожалуйста как разобраться с этой проблемой

P.S. Замену форсунок прошу не предлагать, знаю что вальтек медленное гуано, но время бензовпрыска на моем авто 4,1мс, то есть это гуано вполне подходит))))

Комментарии 46

Уменьшите размер дюз, и будет вам счасьтье! В чем проблема?

Больше лень чем проблема)))Выкручивай, сверли, вкручивай, калибруй катай карты))))Но все таки наверное сделаю.

Кстати, можно уменьшить дюзы, до 1,75 или 1,7 мм. Поднять коэффициент, до (в среднем)1,4. Должно помочь! Я сколько не настраивал Стаг 4+, при коэффициенте около 1,4 и давлении 1,2-1,25 бар, все было отлично. На Хондах, на Шевроле, на Ланос, на Леганзе, на ВАЗ 2112, 2115… Это был мой любимый газомозг, пока не попался Зенит блю бокс и Стаг кью бокс.))) И именно на Валтеках, потом конечно некоторые меняли, особенно на Хондах, на скоростные.
Удачи! ☺☺☺

Да лежат старые запаяные дюзы, даже сверла прикупил на 1.5, 1,6 и 1,7.Но думал может как то без замены дюз обойтись.

А что мешает поставить 1,7? Сохранить эти настройки (на всяк случай) и наново все откалибровать, накатать карты…Конечно это время, но стоит попробовать. Я думаю, что все придет в норму. Если что, то снова поставить те что стоят, и тупо загрузить эти, сохраненные настройки.
Удачи!

Как вариант.А какие АEB для стаг 4+ подойдут?

Они по размерам дюз для мощности на цилиндр, по цвету, подбираются. А какой там газомозг — пофиг)))

Так а в програме в настройке какие выбирать?

Как вариант.А какие АEB для стаг 4+ подойдут?

Я себе paletron f-1,8поставил. По цене примерно тоже самое

А что здесь не понятно?
Видео вообще — ни о чем. просто работа на ХХ. Нужно было газонуть, поднять курсор «работы двигателя» (тапкой в пол!) на верхнюю точку. И все это делать не стоя на месте, а под нагрузкой. То есть разгоняясь, подымая обороты. Но и так, по картам и графикам, понятно — ВАЛТЕКИ (((
Валтеки, на тех временах впрыска, постоянно открытые, газа заливает, по картам вродь заливает, перерасход газа.
Я это уже проходил — www.drive2.ru/l/499497688211915386/
Поставил скоростные ( у меня АЕВ) и все пришло в норму
Правда и мозги с проводкой я поменял — www.drive2.ru/l/524680627656589750/
Старые, Зенит 2005 пришли в негодность. Хотя и на них, на скоростных, все пришло в норму — www.drive2.ru/l/512413926181306948/
Удачи!

Эти карты они весьма условные.

настраивайте по кратковременным и договременным корекциям ЭБУ ДВС.

на таком времени впрыска там будет открытая петля и смотрите показания ДК1 если там 0,7- 1 вольт при тапке в пол то проблемы там нет.

Давление сделай на редукторе 1,3 сделай калибровку, по возможности лямбду подключи в газомозгу,

Так лябда, на сколько я знаю, при подключении к газомозгу не влият ни на что

Каждый раз слышу то помогает то не помогает, я подключил у себя: авто адаптация в рпм корекциях делает цифры максимально приближая к бензиновым — +10 процента

Дело в том что у меня блок без автоадаптации😁

Ясно теперь, обд диагностику подключи, и по краткосрочная смотри сколько цифр надо добавлять в рпм корекциях

Через какую програму лучше смотреть?

LTFT и STFt блин я их переименовал у себя в программе

Я просто ни как ни могу там найти хоть как приблизительно они выглядят

Щас попробую найти эти пиды у себя в программе

Благодарю, было бы не плохо

Благодарю, было бы не плохо

Благодарю, было бы не плохо

У меня банк 1 долговременая и краткая стоит, вторую банку после ката я уже не использую

Через какую програму лучше смотреть?

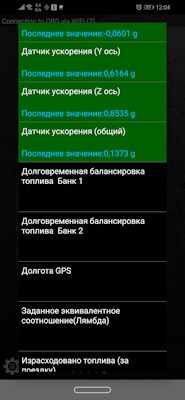

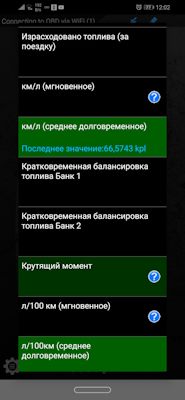

Я использую Obd Harry, по мне так она более понятная чем торк. В бесплатной версии можно вывести 10 показателей на экран. Я вывел краткосрочную коррекцию, долгосрочную, температуру охл жид, напряжение борт сети, нагрузка на двигатель. Может тебе ещё что то пригодится…

Попробу, если мою машины поддерживает, спасибо

Так лябда, на сколько я знаю, при подключении к газомозгу не влият ни на что

Раньше постоянно чек вылазил по бедной смеси, сколько я пытался настроить эти карты и т. д. Рпм коррекции решают этот вопрос на самом деле хорошо

Так лябда, на сколько я знаю, при подключении к газомозгу не влият ни на что

Идеальные карты будут когда проедишь с напарником который шарит в коррекциях, км 30, у меня бывало городской цикл накатаешь а на трассе они совсем другие, иногда думаешь что за х.ня🤣

Скажо одно: не мешайте работать тому, что и так прекрасно работает :))))

Понял…И я уже начинаю так думать.

Чего вам эти карты. Коррекции надо смотреть. И у валтеков будет завал. Ну такая конструкция у форсунок

Не париться и ездить, настроено идеально, а то отклонение после 15мс ниочем, прикаких оботох время роботи больше 15?, Плюс ко всему чем выше обороты тем меньше точность вальтеков, результатом шаманства бетел лишь потраченное время и пару баков газа ввкатаных в надежде что кривые сойдутся, мало того бензиновая кривая, так сказать еталон, не факт что наказана верно в диапазоне около 17 МС.

Если бы PRM- карту сам не настраивал, то она выглядела бы ровной во всем диапазоне, повторяя форму 2D. Да и в данном случае ее править смысла нет ни какого, ибо завал на максимальных нагрузках имеется в режиме максимального педалирования во всем диапазоне оборотов. Я бы ее обнулил и не морочил голову.
Первое, что нужно сделать, так это уменьшить дюзы на форсунках ровно настолько, чтобы после автокалибровки при давлении 1,2 коэффициент поднялся выше до уровня 1,2 — 1,4. Проблема частично уже будет решена сама собой. А потом, если таки завал останется, то придется побороть просадку давления, развиваемого редуктором на максимальных нагрузках. Для этого скорее всего придется заменить мембрану, и попутно навести марафет внутри редуктора. Дело в том, что старая или какая-то левая мембрана может оказаться слишком дубовой, что не препятствует ее, казалось бы, правильной работе (давление регулировочным болтом прекрасно регулируется, забросов давления нет), но не позволяет отрабатывать изменение разрежения во впускном коллекторе, которое заводится на редуктор при помощи вакуумной трубочки.
Ну а PRM-коррекцией при желании потом можно будет поиграться, если будут наблюдаться явно выраженные косяки на определенных оборотах и нагрузках. Из опыта могу сказать, что без специализированного оборудования производить такую регулировку совершенно бессмысленно, ибо жопомер прецизионным прибором не является.

Да дело в том что редуктор у меня новый, ему еще и трех месяцев нет.По поводу диаметра форсунок уже думал, но есть догадка если уменьшу диаметр дюз то не смогу то при давлении 1.2 не смогу попасть в диапазон рботы вальтеков 5.0-5.5 на холостом ходу и смесь будет багатая и снова расход будет 11.5 л на сотку как было при диаметре дюз 1.5 и вренмени работы форсунок 7мс на холостом

Зачем 5,0 — 5,5? И какая разница, какая у них длительность по большому счету? Важно количество газа, которое впрыскивает форсунка за один цикл. А на длительность есть смысл обращать внимание тогда, когда форсунка не в состоянии отработать очень короткую длительность ввиду своего низкого быстродействия. Для данного двигателя с бензиновым впрыском 4,1 — 4,3 мс этих форсунок хватает с головой. Опять же, чтобы понять, какая длительность должна быть на холостом ходу оптимальна, можно просто посчитать: Если длительность бензинового впрыска на холостом ходу 4,1 — 4,3 мс, а предпочтительный коэффициент равен 1,3, то длительность газового впрыска должна быть соответственно 5,3 — 5,6 мс. Ну максимум 6. И если будет именно так, то и при тапке в пол газа должно вполне хватать, если редуктор при этом не понижает давление ниже 1,1 бар.

Вы немного не правы )))
Быстродействие газовых форсунок, намного больше проявляется не на ХХ, не на низких оборотах. По картам у человека видно, что там, как раз — все отлично. А вот на верхах, при резком нажатии педали газа, когда нужно ускоряться, да под нагрузкой — порядка и нет! Получается, что быстродействие ( точнее — медленнодействие) и портит всю картину. Валтеки не успевают отрабатывать время, они просто не успевают закрываться, а им идет сигнал на открытие, и они просто открытые. Время открытия большое, эт понятно, но с увеличением оборотов, им нужно очень быстро закрыться, а вот этого, они и не могут. Газа уходит больше — эт само собой, и график газовой карты опускается. Как то так )))
Удачи!

Ход мысли я понял, но тут есть, как минимум, два НО: Во-первых я лично ездил на Валтеках около года, причем двигатель у меня очень схож по параметрам с тем, который у ТС. Так вот таких заворотов у меня не наблюдалось при максимальном педалировании и диапазоне оборотов до 6000, что позволяет усомниться. А с другой стороны, как я уже написал выше, ввиду слишком большого диаметра дюз и довольно высоких оборотах (высокой частоты управляющих импульсов) действительно не хватает быстродействия форсунок, чтобы успеть закрыться на очень короткий промежуток времени. В результате мы имеем практически полностью открытые форсунки и непрерывно хренячащий газ через эти огромные дюзы. Ну а дальше уже бензиновая часть, учуяв беду с составом смеси, начинает корректировать все это безобразие меняя по сути скважность импульсов впрыска. Бензиновая кривая становится отличной от той, которая на графике, а за ней следовательно и газовая. Но газовую мы видим уже измененной, а бензиновая остается прежней, отсюда этот заворот. В конце концов система находит те параметры, при которых состав смеси приходит в норму, а форсунки хоть на пределе, но все же отрабатывают эту частоту и мы едем так до тех пор, пока не сбросим газ. Дальше все опять возвращается на круги своя и карты в этих местах практически ложатся друг на дружку.
Но если все это дело сопровождается еще и просадкой давления, скажем до 0,8, то кривая в этом месте вообще может приобрести вид фигуры лиссажу.

Зачем 5,0 — 5,5? И какая разница, какая у них длительность по большому счету? Важно количество газа, которое впрыскивает форсунка за один цикл. А на длительность есть смысл обращать внимание тогда, когда форсунка не в состоянии отработать очень короткую длительность ввиду своего низкого быстродействия. Для данного двигателя с бензиновым впрыском 4,1 — 4,3 мс этих форсунок хватает с головой. Опять же, чтобы понять, какая длительность должна быть на холостом ходу оптимальна, можно просто посчитать: Если длительность бензинового впрыска на холостом ходу 4,1 — 4,3 мс, а предпочтительный коэффициент равен 1,3, то длительность газового впрыска должна быть соответственно 5,3 — 5,6 мс. Ну максимум 6. И если будет именно так, то и при тапке в пол газа должно вполне хватать, если редуктор при этом не понижает давление ниже 1,1 бар.

У редуктора как раз просада практически нет, но есть заброс давления при резком педалировании

Алексей, но ведь сам то ты как думаешь, куда нужно копать при таком раскладе?
Я думаю, самым верным решением будет завтра сгонять на Лоск за ремкомплектом редуктора, по-быстрячку его перекинуть, а уже потом настраивать систему. В противном случае это вообще не имеет смысла, ибо во время настройки давление должно быть максимально стабильным.

Редуктор новый, два месяца ему.Думаю что нужно просто заменить форсунки на получше))

Заменить форсунки — дело хорошее и правильное. Но скажи пожалуйста, каким боком форсунки могут повлиять на заброс давления? Или на его просадку, которого, как ты говоришь нет?
Лично мое мнение — тут два варианта: либо сам редуктор внутри весь в конденсате, либо что-то неладное с вакуумной трубкой между ресивером и редуктором. Так вот если трубку, а заодно и штуцеры, на которые она напяливается, можно просто продуть компрессором, то редуктор по-любому придется перебрать. Там работы на час, но под рукой обязательно должны быть новые резинки, некоторые из которых возможно придется заменить. Ты это сам сможешь сделать запросто завтра после работы. Из инструмента понадобится набор шестигранников, отверток, рожковых ключей, плоскогубцы с узкими губками, пинцет, кисточка и пол-литра (бензина). Ну и стол с настольной лампой. Надеюсь, что снять редуктор с машины, для тебя проблемой не является.

Продуть штуцер в ресивере годная идея, шланг вакуумный я менял на новый когда редуктор менял.Благодарю
