Pilot II FAQ.. Устройство полного привода Honda VTM-4 (резюме)
Palex
Старожил
Режим Ускорения ( Acceleration Mode ).
По мере ускорения автомобиля крутящий момент плавно передается на задние колеса ровно столько, сколько это необходимо для оптимального ускорения (как при движении вперед, так и назад). На более высоких скоростях, крутящий момент, подаваемый на задние колеса плавно уменьшается, таким образом автомобиль становится переднеприводным, обеспечивая шасси желаемой тягой и отличной управляемостью Во время равномерного движения крутящий момент подается полностью только на передние колеса, тем самым уменьшая расход топлива и увеличивая плавность и комфорт.
Режим контроля проскальзывания колес (Slip Control Logic).
Второй режим основан на отслеживании проскальзывания передних колес. Если разница в скорости вращения между передними и задними колесами поднимается при проскальзывании передних колес или недостаточного сцепления под передней частью автомобиля, электронные датчики, отслеживающие разницу вращения, передают данные в электронный блок управления ECU, а тот в свою очередь отдает команду увеличить подаваемый на заднюю ось крутящий момент. Крутящий момент, подаваемый на заднюю ось, пропорционален скорости скольжения и ускорению, с которой эта скорость растет. Этим никого не удивить, потому, как почти на всех компактных кроссоверах полный привод работает именно по этому принципу.
Режим блокировки VTM-4 (VTM-4 Lock Mode)
В режиме блокировки VTM-4 Lock автомобиль сможет преодолевать сколькие грязевые подъемы и спуски, передавая максимально возможный крутящий момент на заднюю ось, чтобы вскарабкаться, как бы подталкивая машину в гору.

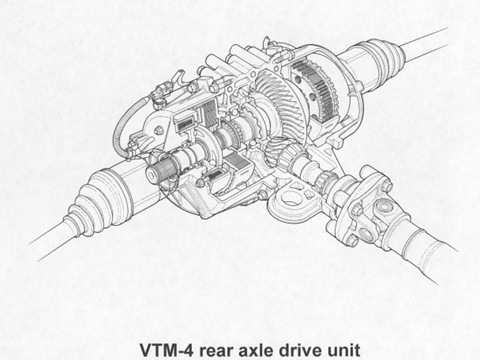

Устройство заднего дифференциала VTM-4.
В задней оси автомобиля с полным приводом VTM-4 дифференциала как такого нет. Вместо него, гипоидная передача ( шестерни ), при этом зубцы самих шестерен выполнены из высокопрочного литого алюминия, что делает их весьма прочными.
Электронный блок управления (ECU) системы VTM-4 определяет величину крутящего момента, который должен быть направлен на заднюю ось, после этого электрический ток подается на две электромагнитные катушки. В результате магнитное поле перемещает вращающий стальной диск к жестко фиксированному диску кулачкового устройства. Трение, возникающее между стальным диском и шариками кулачкового устройства, заставляет шарики последнего начинать катиться по пазам с изменяющейся глубиной. После выкатывания шариков из самого глубокого места пазов они создают осевое усилие на устройство сцепления. Это усилие позволит сжать мокрые диски сцепления, таким образом передав вращение на соответствующую заднюю полуось.
1.Контроль тяги ( Автоматический ) При резком ускорении на сухом покрытии, в независимости на какой передаче вы стартуете (1,2, “Реверс” или в режиме “Drive”), часть крутящего момента автоматически перебрасывается на заднюю ось, сохраняя стабильность и цепкость 4 колес за дорожное полотно. При этом по мере набора скорости момент плавно возвращается на переднюю ось и по достижении скорости в 30 км/ ч автомобиль превращается в переднеприводный.
2. Режим слежения за проскальзыванием колес ( Автоматический ).
Если под передними колесами возникает недостаточное сцепление с дорожным полотном или передние колеса начинают проворачиваться, часть крутящего момент передается на заднюю ось, причем чем выше скорость пробуксовки передних колес, тем больше момента подается “назад”.
3. Режим блокировки VTM-4 ( Ручной ).
При включении режима VTM-4 LOCK жестко блокируются задние 2 колеса (имитация блокировки межколесного дифференциала), по достижении скорости в 10 км/ч, задние колеса распускаются, т.е отключается жесткая межколесная блокировка и 2 задних колеса могут получать уже разный крутящий момент, что не очень хорошо при диагональном вывешивании и движении по “каше”. По мере увеличения скорости с 10 км/ч момент, подаваемый назад, уменьшается, а по достижении 30 км/ч блокировка VTM-4 отключается и атомобиль становится переднеприводным. Режим блокировки VTM- 4 доступен на 1,2 и передаче заднего хода.
Некоторый текст был переведен из рассказа одного из создателей привода VTM-4, сотрудника American Honda, Gary Flint.
О системе полного привода VTM-4 и немного видео
Система полного привода VTM-4 достаточно интересна и своеобразна, плюс к тому, о ней мало известно, вот здесь есть статья www.honda-acura.ru, которая немного описывает работу полного привода. Поскольку сайт не грузился, привожу статью полностью. Цитата:
VTM-4 (Variable Torque Management)
Система полного привода, называется VTM-4 (Variable Torque Management). Она тоже относится к типу «on demand», но здесь компьютер управляет передачей момента не просто на заднюю ось, а на каждое из колес «персонально», в зависимости от условий его сцепления с дорогой. Кроме того, система управления в состоянии применять «превентивные меры» — например, передавать часть момента на задние колеса при резком разгоне даже на сухом покрытии. А в тяжелых условиях водитель нажатием кнопки может установить постоянное принудительное распределение момента в отношении 45% на передние и 55% на задние колеса — этот режим допустим только на малых скоростях и автоматически выключается при достижении скорости около 30 км/ч.
Естественно возникает вопрос: раз система позволяет дозировать момент на каждом из задних колес, то, может быть, ее можно использовать и для влияния на курсовую устойчивость?
Теоретически — да, ведь все необходимые для этого исполнительные устройства есть. Но вот что они будут делать — зависит исключительно от набора программ управляющего компьютера. И получить точный ответ на поставленный вопрос можно только у производителя (официальной информации на этот счет очень мало) либо, в результате специальных испытании.
Пожалуй, на этом мы бы и закончили наше повествование словами о том, что Honda в очередной раз поразила мир внедрением выдающейся технической новинки, если бы не два «но». Насторожило вот что. Вроде бы разработок в области электронноуправляемого полного привода Honda раньше не вела. К тому же японцы обычно опробуют все свои новейшие достижения на внутреннем рынке, а тут…
Объяснение нашлось при более подробном изучении проблемы. Выяснилось, что VTM-4 разработана и поставляется известным американским производителем систем полного привода BorgWarner и имеет изначальное название InterActive Torque Management. A Acura MDX это «просто» первый автомобиль, на который система устанавливается.
На самом-то деле все, конечно, не просто. Ведь оснастить серийный автомобиль (тем более — дебютный), новейшей, пусть революционной, но еще никому не известной системой — на это нужно решиться. Honda решилась. Ведь для нее быть на пике технического прогресса — нормальное состояние.»
Cсылки на видеоролики, которые дают максимально отражают суть Хонда Пилот:
рекламный ролик 2006
VTM-4. Устройство полного привода и принцип работы.
Режимы работы VTM-4
Режим Ускорения (Acceleration Mode).
У системы полного привода VTM-4 три режима работы. Первый – называется Acceleration Torgue Control (ATC), что в переводе означает контроль тяги (момента) при ускорении. Данный режим VTM-4 работает даже на сухом асфальте, активно распределяя момент на все четыре колеса, таким образом, помогая автомобилю эффективно ускоряться с места до постоянной крейсерской скорости. Одно из преимуществ данного режима состоит в том, что крутящий момент моментально перебрасывается на заднюю при старте с места даже на скольком покрытии, до пробуксовки передних колес.
Другим преимуществом является то, что распределение крутящего момента между всеми 4-мя колесами обеспечивает хорошую управляемость при разгоне и прохождении поворотов. Сокращение движущей силы, передаваемой на передние колеса, способствует стабильности к прохождению сложных поворотов и позволяет удерживаться в середине поворота. Другими словами, баланс шасси с приводом VTM-4 в значительной степени зависит от логики, заложенной в систему ATC.
По мере ускорения автомобиля крутящий момент плавно передается на задние колеса ровно столько, сколько это необходимо для оптимального ускорения (как при движении вперед, так и назад). На более высоких скоростях, крутящий момент, подаваемый на задние колеса плавно уменьшается, таким образом автомобиль становится переднеприводным, обеспечивая шасси желаемой тягой и отличной управляемостью Во время равномерного движения крутящий момент подается полностью только на передние колеса, тем самым уменьшая расход топлива и увеличивая плавность и комфорт.
Режим контроля проскальзывания колес (Slip Control Logic).
Второй режим основан на отслеживании проскальзывания передних колес. Если разница в скорости вращения между передними и задними колесами поднимается при проскальзывании передних колес или недостаточного сцепления под передней частью автомобиля, электронные датчики, отслеживающие разницу вращения, передают данные в электронный блок управления ECU, а тот в свою очередь отдает команду увеличить подаваемый на заднюю ось крутящий момент. Крутящий момент, подаваемый на заднюю ось, пропорционален скорости скольжения и ускорению, с которой эта скорость растет. Этим никого не удивить, потому, как почти на всех компактных кроссоверах полный привод работает именно по этому принципу.
Режим блокировки VTM-4 (VTM-4 Lock Mode)
Этот режим активируется водителем вручную, путем включения кнопки “VTM-4”. Пока скорость автомобиля не превышает 10 км/ч (6 миль/ч) задний привод жестко заблокирован и на заднюю ось передается максимально возможный крутящий момент (55%), причем момент распределяется между задними колесами в равных долях, как будто заблокирован задний межколесный дифференциал, но самого дифференциала тут нет – об этом чуть позже. При увеличении скорости с 10 км/ч до 30 момент постепенно возвращается на передние колеса и после 30 км/ч режим “VTM-4 Lock” отключается — автомобиль становится переднеприводным, при этом как только скорость опускается ниже 30 км/ч режим блокировки автоматически активируется вновь. Данный режим доступен только на 1, 2 и реверсивной передаче.
В режиме блокировки VTM-4 Lock автомобиль сможет преодолевать сколькие грязевые подъемы и спуски, передавая максимально возможный крутящий момент на заднюю ось, чтобы вскарабкаться, как бы подталкивая машину в гору.
Устройство заднего дифференциала VTM-4.
В задней оси автомобиля с полным приводом VTM-4 дифференциала как такого нет. Вместо него, гипоидная передача (шестерни), при этом зубцы самих шестерен выполнены из высокопрочного литого алюминия, что делает их весьма прочными.
Соединение главной передачи с полуосями колес осуществляется левым и правым многодисковым сцеплением (муфта). Каждое сцепление состоит из 3-х элементов: электромагнитной катушки, кулачкового устройства с 3-мя шарами, а также из 19 мокрых дисков сцепления, очень похожих на сцепления в привычной нам автоматической коробке передач. 10 из этих дисков механически соединены с главной передачей, а оставшиеся 9 с полуосью. Левая и правая муфты абсолютно идентичны.
Электронный блок управления (ECU) системы VTM-4 определяет величину крутящего момента, который должен быть направлен на заднюю ось, после этого электрический ток подается на две электромагнитные катушки. В результате магнитное поле перемещает вращающий стальной диск к жестко фиксированному диску кулачкового устройства. Трение, возникающее между стальным диском и шариками кулачкового устройства, заставляет шарики последнего начинать катиться по пазам с изменяющейся глубиной. После выкатывания шариков из самого глубокого места пазов они создают осевое усилие на устройство сцепления. Это усилие позволит сжать мокрые диски сцепления, таким образом передав вращение на соответствующую заднюю полуось.
В отличие от механических систем привода на 4 колеса, система VTM-4 постоянно следит за дорожными условиями и подстраивается под них. Крутящий момент подаваемый на задние колеса прямо пропорционален электрическому току, направленному электронным блоком управления (ECU) и может изменяться в диапазоне от нуля до заданного максимума. Так электрический ток, подаваемый ECU, меняется постоянно, то и момент подаваемый на задние колеса так же изменяется. Внутренний насос циркулирует жидкость VTM-4 для охлаждения и смазки муфт, подшипников и шестерен, расположенных в устройстве заднего привода. Использование высокопрочных и одновременно легких материалов, таких как литой алюминий, позволяет снизить вес и размеры всей конструкции – ее вес около 96 кг.
Рекомендации по Off Road.
При движении по бездорожью совсем необязательно блокировать задний дифференциал VTM-4 LOCK – задние колеса и так всегда начеку и готовы автоматически прийти на помощь, т.е когда система поймет что передние колеса не справляются, она включит задние колеса. Если же Вы застряли или собираетесь преодолеть раскисший участок грязевой дороги или взобраться на холм, Вы можете заблокировать задний дифференциал, но только помните — блокировка VTM-4 непозволительна на сухом и жестком покрытии и может привести к поломке заднего привода.
Также при преодолении сложных участков дороги (грязь, глубокий снег) во избежание застревания автомобиля, можно отключить систему стабилизации VSA, таким образом система не будет подтормаживать колеса и гасить мощность двигателя. После преодоления сложных преград рекомендуем обязательно включить VSA – это ваша безопасность, ведь система полного привода VTM-4, антиблокировочная система ABS и система стабилизации работают в согласовании друг с другом, стараясь в сложных ситуациях удержать автомобиль на траектории.
Краткий принцип работы VTM-4:
1. Контроль тяги ( Автоматический ) При резком ускорении на сухом покрытии, в независимости на какой передаче вы стартуете (1,2, “Реверс” или в режиме “Drive”), часть крутящего момента автоматически перебрасывается на заднюю ось, сохраняя стабильность и цепкость 4 колес за дорожное полотно. При этом по мере набора скорости момент плавно возвращается на переднюю ось и по достижении скорости в 30 км/ ч автомобиль превращается в переднеприводный.
2. Режим слежения за проскальзыванием колес ( Автоматический ).
Если под передними колесами возникает недостаточное сцепление с дорожным полотном или передние колеса начинают проворачиваться, часть крутящего момент передается на заднюю ось, причем чем выше скорость пробуксовки передних колес, тем больше момента подается “назад”.
3. Режим блокировки VTM-4 ( Ручной ).
При включении режима VTM-4 LOCK жестко блокируются задние 2 колеса (имитация блокировки межколесного дифференциала), по достижении скорости в 10 км/ч, задние колеса распускаются, т.е отключается жесткая межколесная блокировка и 2 задних колеса могут получать уже разный крутящий момент, что не очень хорошо при диагональном вывешивании и движении по “каше”. По мере увеличения скорости с 10 км/ч момент, подаваемый назад, уменьшается, а по достижении 30 км/ч блокировка VTM-4 отключается и атомобиль становится переднеприводным. Режим блокировки VTM-4 доступен на 1,2 и передаче заднего хода.
Некоторый текст был переведен из рассказа одного из создателей привода VTM-4, сотрудника American Honda, Gary Flint.
VTM-4. Устройство полного привода и принцип работы.
VTM-4. Устройство полного привода и принцип работы.
Описание систем Honda
Режимы работы VTM-4
Режим Ускорения (Acceleration Mode).
У системы полного привода VTM-4 три режима работы. Первый – называется Acceleration Torgue Control (ATC), что в переводе означает контроль тяги (момента) при ускорении. Данный режим VTM-4 работает даже на сухом асфальте, активно распределяя момент на все четыре колеса, таким образом, помогая автомобилю эффективно ускоряться с места до постоянной крейсерской скорости. Одно из преимуществ данного режима состоит в том, что крутящий момент моментально перебрасывается на заднюю при старте с места даже на скольком покрытии, до пробуксовки передних колес.
Другим преимуществом является то, что распределение крутящего момента между всеми 4-мя колесами обеспечивает хорошую управляемость при разгоне и прохождении поворотов. Сокращение движущей силы, передаваемой на передние колеса, способствует стабильности к прохождению сложных поворотов и позволяет удерживаться в середине поворота. Другими словами, баланс шасси с приводом VTM-4 в значительной степени зависит от логики, заложенной в систему ATC.
По мере ускорения автомобиля крутящий момент плавно передается на задние колеса ровно столько, сколько это необходимо для оптимального ускорения (как при движении вперед, так и назад). На более высоких скоростях, крутящий момент, подаваемый на задние колеса плавно уменьшается, таким образом автомобиль становится переднеприводным, обеспечивая шасси желаемой тягой и отличной управляемостью Во время равномерного движения крутящий момент подается полностью только на передние колеса, тем самым уменьшая расход топлива и увеличивая плавность и комфорт.
Режим контроля проскальзывания колес (Slip Control Logic).
Второй режим основан на отслеживании проскальзывания передних колес. Если разница в скорости вращения между передними и задними колесами поднимается при проскальзывании передних колес или недостаточного сцепления под передней частью автомобиля, электронные датчики, отслеживающие разницу вращения, передают данные в электронный блок управления ECU, а тот в свою очередь отдает команду увеличить подаваемый на заднюю ось крутящий момент. Крутящий момент, подаваемый на заднюю ось, пропорционален скорости скольжения и ускорению, с которой эта скорость растет. Этим никого не удивить, потому, как почти на всех компактных кроссоверах полный привод работает именно по этому принципу.
Режим блокировки VTM-4 (VTM-4 Lock Mode)
Этот режим активируется водителем вручную, путем включения кнопки “VTM-4”. Пока скорость автомобиля не превышает 10 км/ч (6 миль/ч) задний привод жестко заблокирован и на заднюю ось передается максимально возможный крутящий момент (55%), причем момент распределяется между задними колесами в равных долях, как будто заблокирован задний межколесный дифференциал, но самого дифференциала тут нет – об этом чуть позже. При увеличении скорости с 10 км/ч до 30 момент постепенно возвращается на передние колеса и после 30 км/ч режим “VTM-4 Lock” отключается — автомобиль становится переднеприводным, при этом как только скорость опускается ниже 30 км/ч режим блокировки автоматически активируется вновь. Данный режим доступен только на 1, 2 и реверсивной передаче.
В режиме блокировки VTM-4 Lock автомобиль сможет преодолевать сколькие грязевые подъемы и спуски, передавая максимально возможный крутящий момент на заднюю ось, чтобы вскарабкаться, как бы подталкивая машину в гору.
Устройство заднего дифференциала VTM-4.
В задней оси автомобиля с полным приводом VTM-4 дифференциала как такого нет. Вместо него, гипоидная передача (шестерни), при этом зубцы самих шестерен выполнены из высокопрочного литого алюминия, что делает их весьма прочными.
Соединение главной передачи с полуосями колес осуществляется левым и правым многодисковым сцеплением (муфта). Каждое сцепление состоит из 3-х элементов: электромагнитной катушки, кулачкового устройства с 3-мя шарами, а также из 19 мокрых дисков сцепления, очень похожих на сцепления в привычной нам автоматической коробке передач. 10 из этих дисков механически соединены с главной передачей, а оставшиеся 9 с полуосью. Левая и правая муфты абсолютно идентичны.
Электронный блок управления (ECU) системы VTM-4 определяет величину крутящего момента, который должен быть направлен на заднюю ось, после этого электрический ток подается на две электромагнитные катушки. В результате магнитное поле перемещает вращающий стальной диск к жестко фиксированному диску кулачкового устройства. Трение, возникающее между стальным диском и шариками кулачкового устройства, заставляет шарики последнего начинать катиться по пазам с изменяющейся глубиной. После выкатывания шариков из самого глубокого места пазов они создают осевое усилие на устройство сцепления. Это усилие позволит сжать мокрые диски сцепления, таким образом передав вращение на соответствующую заднюю полуось.
В отличие от механических систем привода на 4 колеса, система VTM-4 постоянно следит за дорожными условиями и подстраивается под них. Крутящий момент подаваемый на задние колеса прямо пропорционален электрическому току, направленному электронным блоком управления (ECU) и может изменяться в диапазоне от нуля до заданного максимума. Так электрический ток, подаваемый ECU, меняется постоянно, то и момент подаваемый на задние колеса так же изменяется. Внутренний насос циркулирует жидкость VTM-4 для охлаждения и смазки муфт, подшипников и шестерен, расположенных в устройстве заднего привода. Использование высокопрочных и одновременно легких материалов, таких как литой алюминий, позволяет снизить вес и размеры всей конструкции – ее вес около 96 кг.
Рекомендации по Off Road.
При движении по бездорожью совсем необязательно блокировать задний дифференциал VTM-4 LOCK – задние колеса и так всегда начеку и готовы автоматически прийти на помощь, т.е когда система поймет что передние колеса не справляются, она включит задние колеса. Если же Вы застряли или собираетесь преодолеть раскисший участок грязевой дороги или взобраться на холм, Вы можете заблокировать задний дифференциал, но только помните — блокировка VTM-4 непозволительна на сухом и жестком покрытии и может привести к поломке заднего привода.
Также при преодолении сложных участков дороги (грязь, глубокий снег) во избежание застревания автомобиля, можно отключить систему стабилизации VSA, таким образом система не будет подтормаживать колеса и гасить мощность двигателя. После преодоления сложных преград рекомендуем обязательно включить VSA – это ваша безопасность, ведь система полного привода VTM-4, антиблокировочная система ABS и система стабилизации работают в согласовании друг с другом, стараясь в сложных ситуациях удержать автомобиль на траектории.
Краткий принцип работы VTM-4:
1. Контроль тяги ( Автоматический ) При резком ускорении на сухом покрытии, в независимости на какой передаче вы стартуете (1,2, “Реверс” или в режиме “Drive”), часть крутящего момента автоматически перебрасывается на заднюю ось, сохраняя стабильность и цепкость 4 колес за дорожное полотно. При этом по мере набора скорости момент плавно возвращается на переднюю ось и по достижении скорости в 30 км/ ч автомобиль превращается в переднеприводный.
2. Режим слежения за проскальзыванием колес ( Автоматический ).
Если под передними колесами возникает недостаточное сцепление с дорожным полотном или передние колеса начинают проворачиваться, часть крутящего момент передается на заднюю ось, причем чем выше скорость пробуксовки передних колес, тем больше момента подается “назад”.
3. Режим блокировки VTM-4 ( Ручной ).
При включении режима VTM-4 LOCK жестко блокируются задние 2 колеса (имитация блокировки межколесного дифференциала), по достижении скорости в 10 км/ч, задние колеса распускаются, т.е отключается жесткая межколесная блокировка и 2 задних колеса могут получать уже разный крутящий момент, что не очень хорошо при диагональном вывешивании и движении по “каше”. По мере увеличения скорости с 10 км/ч момент, подаваемый назад, уменьшается, а по достижении 30 км/ч блокировка VTM-4 отключается и атомобиль становится переднеприводным. Режим блокировки VTM-4 доступен на 1,2 и передаче заднего хода.
Некоторый текст был переведен из рассказа одного из создателей привода VTM-4, сотрудника American Honda, Gary Flint.
Для начала, как обычно, немного истории. Большинство из нас знакомо с такими автомобилями, как Honda CR-V, Honda StepWgn, Honda Orthia, Honda Odyssey. Все эти автомобили имеют версии как с передним, так и с полным приводом.
Очевидно, что полный привод имеет свои преимущества, особенно в наших условиях эксплуатации. В силу того, что Honda предусматривает эти автомобили для городской эксплуатации, полный привод у них подключается автоматически. Никаких кнопок нет, при пробуксовке задняя ось автомобиля подключается автоматически.
Не вдаваясь в нудные технические детали, можно пояснить, что данная система является чисто механической и не предусматривает ручного/интеллектуального режима.
Всё очень просто — в заднем редукторе размещены два насоса, один из которых приводится в движение карданом от раздаточной коробки, передающей крутящий момент от дифференциала передних колес, а второй — задними (тоже через дифференциал, но задний).
В нормальном режиме передняя и задняя ось проходят приблизительно равное расстояние и разница в давлении двух насосов минимальна. Как только передняя ось начинает обгонять заднюю (это и есть пробуксовка), разница в давлении нарастает и многодисковое сцепление плавно подключает заднюю ось. Как только скорость осей снова выравнивается, разница в давлении снижается и сцепление плавно размыкается.
Очень удачный вариант, но есть определённые недостатки:
2. При действительно тяжёлых условиях момента, передаваемого на заднюю ось, может не хватить;
3. Хонды с DPS не оснащаются блокировками дифференциала и достаточно частыми бывают ситуации, когда машина напрочь засела в сугробе прям во дворе и беспомощно крутила колёсами лишь с одной стороны.
Чем же отличается система полного привода Acura MDX 1Gen от остальных?
Acura MDX — во многом уникальная машина. Как мы знаем, у американского Одиссея не было намёка на полный привод, поэтому нужно было оснастить двухтонную махину какой-то системой подключения задних колёс.
Готовых наработок не было, но Хонда не была бы хондой, если бы побоялась пойти на эксперимент. MDX — первая машина, в которой была применена принципиально новая система полного привода, до этого не устанавливавшаяся ни на какие другие серийные автомобили. Эта система называется VTM-4.
Чем же она так отличается от остальных вариаций на тему? Для этого попробуем разобраться, как это работает.
Во-первых, это электронная система. Специальный блок управления в реальном времени отслеживает показания датчиков вращения каждого из 4-х колёс и при возникновении разницы в этих скоростях отдаёт команду в виде тока определённой мощности.
Задний редуктор в системе — очень хитрая вещь и центральное звено системы. Тот самый ток, который передаётся блоком управления, заставляет замыкаться электромагнитное многодисковое сцепление с оптимальным усилием (чем больше тока, тем больше момента передать на задние колёса).
На самом деле, этих сцеплений целых два — для левого и правого колеса! Именно поэтому мы больше не будем вязнуть в снегу, когда одно из колёс закопалось, а остальные нет.
Итак, в данной системе есть возможность гибко регулировать крутящий момент, передавая его именно туда, куда на самом деле нужно. Вообще, возможности такой системы практически безграничны, всё зависит от алгоритма работы.
Звучит отлично! А как же пользоваться системой VTM-4?
У системы есть три основных режима:
1. Контроль тяги. Владельцы MDX не задумываются над тем, что даже при старте машины с места полный привод уже помогает сделать это плавно и незаметно. Крутящий момент передаётся на заднюю ось, обеспечивая хорошее сцепление с дорогой в любых условиях.
Зимой на светофоре часто можно наблюдать такую картину — моноприводные машины буксуют, DPS трогается с небольшой пробуксовкой, а Акура МДХ просто едет, как ни в чём не бывало;
2. Контроль пробуксовки. Здесь всё достаточно похоже на обычный DPS — при возникновении разницы в скоростях вращения осей VTM-4 подключит заднюю ось. Различия лишь в скорости и точности работы — электронная система сработает быстрее и менее навязчиво;
3. Блокировка дифференциала. Когда вы зимой выезжаете со двора, то частенько попадаете в реально тяжёлые дорожные условия, взгляд падает на кнопочку «VTM-4 Lock». Данная возможность имитирует межколёсный дифференциал, принудительно замыкая все электромагнитные муфты, обеспечивая жёсткую блокировку. При скорости до 10 км/ч крутящий момент передаётся на максимальную величину (25% на каждое колесо), при скорости от 10 до 30 км/ч тяга на заднюю ось постепенно снижается, пока на скорости 30 км/ч система не отключит режим блокировки.
Так как это практически полноценная имитация жёсткой блокировки дифференциала (которой у нас нет), завод-изготовитель запрещает включение данного режима на сухом и жёстком покрытии. Да, шестерни сделаны из очень прочного алюминиевого сплава — но даже они могут не выдержать.
Использовать блокировку рекомендуется только в самых тяжёлых дорожных условиях. Включается она только в режиме первой и второй передач, а так же заднего хода.
В теории мы получаем практически идеальный внедорожный автомобиль. А что у нас с практикой?
Опыт использования данной системы говорит о том, что чудес всё же ждать не стоит.
Если у вас убитые шины с лысым протектором, то никакой интеллектуальный полный привод не вытащит вас из грязищи. Если у вас летняя резина, то никакой интеллектуальный полный привод не вытащит вас из снежного плена зимой.
Если у вас шоссейная или даже «АТ» резина, то в жидкой глине VTM-4 вас не спасёт от похода за трактором и лопатой. Только «МТ» резина даст возможность свободно передвигаться по тяжёлому бездорожью за счёт быстрого самоочищения протектора.
Сейчас VTM-4 расширила свои возможности в третьем поколении Honda Pilot, приблизившись к SH-AWD. Они назвали доработанную версию iVTM-4 (интеллектуальный).
В заключение стоит добавить пару слов о надёжности данной системы. Она вряд ли доставит вам проблемы при своевременном обслуживании, которое заключается лишь в том, чтобы вовремя менять масло в заднем редукторе. Лить можно только VTM-4 Fluid. Попытки залить любое другое масло приведут вас на разборку, где данные редукторы лежат годами и не пользуются спросом по причине крайне высокой надёжности узла.
Если же система обнаружила неисправность, на приборной панели загорится предупредительная лампа «VTM-4» и неплохо управляемый кроссовер зимой превратится в корову на льду. Иногда данная лампа может загореться и без неисправности в системе: некоторые ошибки в ЭБУ приведут к принудительному отключению полного привода.
Система полного привода VTM-4 была разработана специально для автоконцерна Honda известной американской компанией BorgWarner, известной своими разработками в области трансмиссий.
