Правильное использование раздатки MPS
Итак. По многочисленным просьбам опишу данную тему.
Как всегда, заранее прошу прощение, если текст покажется очень уж разжеванным.
На Mitsubishi Pajero Sport, Mitsubishi Montero Sport и Mitsubishi Challenger стоят 2 варианта системы раздаточной коробки: система полного привода Part time 4wd и система полного привода AWD. Отличаются тем, что у Part time постоянный задний привод, а у AWD постоянный полный привод.

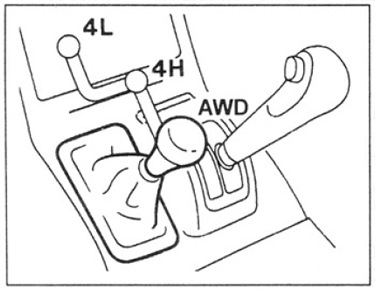

У раздаточной коробки передач MPS (далее раздатка) есть 3 положения: 2H(AWD), 4H и 4L.
Раздатка с системой Part time
2H – силовая передача от коробки передач, через раздатку, передается только на задний мост, то есть ведущие задние колеса.
4H – силовая передача от коробки передач, через раздатку, передается «прямой передачей» на задний и на передний мост, то есть ведут все 4 колеса. «Прямая передача» — передача усилия от коробки через раздатку на 4 колеса (4H), такая же, как и передача усилия от коробки через раздатку на задний мост (2H) – то есть, при подключении 4H на двигатель возрастает дополнительная нагрузка переднего моста, но увеличивается сцепка с дорожным покрытием и улучшается проходимость.
4L — силовая передача от коробки передач, через раздатку, передается «пониженной передачей» на задний и на передний мост, то есть ведут все 4 колеса. «Пониженная передача» — передача усилия от коробки через раздатку на 4 колеса с повышенным крутящим моментом. При одинаковой нагрузке двигателя (одинаковое число оборотов) в положении 4H и 4L — в 4L увеличивается крутящий момент в раздатке, который передается на 4 колеса.
Раздатка с системой AWD
AWD – силовая передача от коробки передач, через раздатку, передается на все колеса. Во время пробуксовки в положении AWD передних или задних колес во время движения блокируется межосевой дифференциал вязкостной муфтой, которая срабатывает с задержкой и она не являеется жостким блоком.
4H – силовая передача от коробки передач, через раздатку, передается «прямой передачей» на задний и на передний мост c принудительной блокировкой межосевого дифференциала, то есть ведут все 4 колеса с межосевым блоком.
4L — силовая передача от коробки передач, через раздатку, передается «пониженной передачей» на задний и на передний мост c принудительной блокировкой межосевого дифференциала, то есть ведут все 4 колеса с повышенным крутящим моментом и с межосевым блоком.
Когда что используем?
2H (AWD) – как душе захочется ))) в основном любое твердое дорожное покрытие.
4H – с положения 2H(AWD) в 4H можно включать и выключать на ходу, предварительно сбросив газ, на скорости до 100км/ч. Передвижение в данном положении желательно не более 120 км/ч. Хотя практика показывает, что 140-150км/ч — раздатка прекрасно справляется. Использовать лучше, конечно при необходимости, на любом бездорожье: песок, грязь, брод, снег, лед и т.д., очень редко, но могу использовать в городе во время сильного проливного дождя.
На асфальте нельзя, особенно когда руль не стоит прямо, то есть крутящее усилие передается на передние колеса(как на правое, так и на левое) неравномерно и при повороте колёса проходят разную траекторию — то колесо, в которую сторону вы поворачиваете, будет пробуксовывать, рвать — резину, асфальт, полуось, гранату, главную пару, креставины кардана и другие узлы, находящиеся на отрезке между асфальтом и раздаткой.
4L – с положения 2H(AWD), 4H в 4L включать и выключать ТОЛЬКО на стоячем автомобиле при нейтральном положении коробки передач «N», а на МКПП включение и выключение производится с выжатым сцеплением.
Используется на крутых подъемах, спусках и кренах и главное её предназначение использование в болотах, глубоком снегу, в зыбучих песках, говнолине, в общем в полной …опе!
В положении 4L так же, как и в 4Н не рекомендую использование на асфальте и другом твердом покрытии.
Максимальная скорость в положении 4L, согласно рекомендациям японцев, не должна привышать 70км/ч. С АКПП превышение скорости может блокироваться мозгами АКПП. На механике 80км/ч на пониженной раздатка чувствует себя прекрасно.

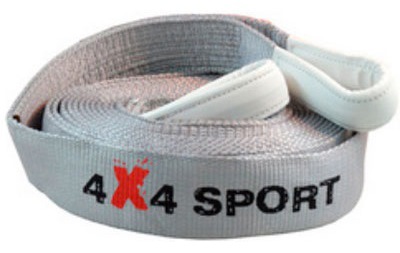

Буксировать другое авто можно в любом положении в зависимости от дорожного покрытия.
4L временно включаем если очень тяжело автомобилю буксировать другое авто по бездорожью или на уклон.
Мануал пишет – нельзя (не рекомендовано) буксировать авто с АКПП и быть буксируемым авто с АКПП. Дело ваше, как поступать, но я скажу можно. Если у вас авто с АКПП смело буксируйте другое транспортное средство. АКПП ставим на 2 или 3 и вперед. Если вас нужно отбуксировать и у вас АКПП — не бойтесь. На короткие дистанции около 50 км с вашей АКПП ничего не случиться, желательно не превышать 50 км/ч. Заводим авто, ставим АКПП в положение «N», цепляемся шнурком и буксируемся на место дислокации. В случае если авто не заводится, не огорчаемся, точно также переводим АКПП в «N» и вперед, но будьте бдительны на поворотах и при остановках – педаль тормоза будет «дубовая», что потребует больше усилий для торможения и руль точно так же «дубовый», что так же потребует больших усилий для поворота руля.
(как-то L200 с АКПП буксировалась 250 км и с АКПП никаких проблем)
Дёргаем сильно застрявшее авто
Бывают случаи, когда другое авто очень сильно садиться в болоте, в песках, в броде, в обледенелом снегу, которое мы не можем вытащить, прицепив трос — тянем и сами буксуем, а буксируемое авто как вкопанное. В таких случаях нужна лебедка, то есть медленное тяговое усилие. Но если нет лебедки — нужен рывок. Рывок производится ТОЛЬКО динамической страпой (разрыв у которой в основном от 7 тонн и данная стропа имеет свойство при рывке немного рястягиваться), в крайнем случае простой страпой (тросом) с разрывом не менее 5-6 тонн (а не маленьким оранжевым буксировочным тросиком). Но, не в коем случае не металлическим тросом! (бывали случаи когда вырывало бампер и колечело людей)!
И всегда будте бдительны и осторожны.

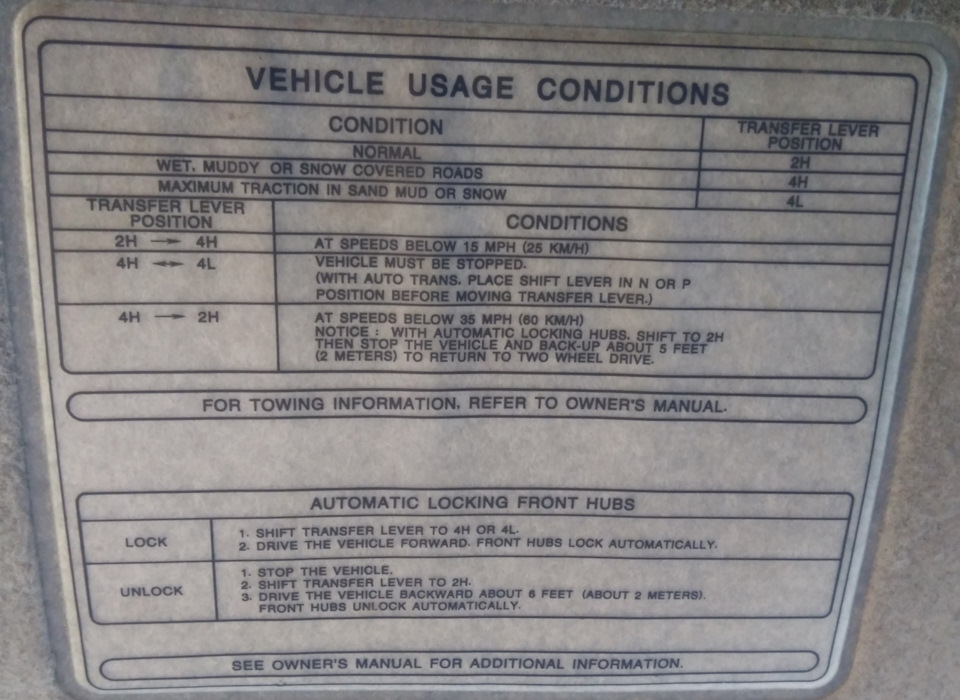

FAQ «Sportage»-1: Полный привод: переключения. Табличка на козырьке.
Мокрая, грязная или заснеженная дорога 4Н, то бишь на повышенной. Максимальная проходимость в грязи и снегу 4L, пониженная.
Из 2Н в 4Н на скорости до 25 кмч.
Из 4Н в 4L автомобиль остановить. На авто с АКПП перевести рычаг в нейтраль или паркинг.( Мое примечание, мы сейчас говорим только о переходе на пониженную!)
Из 4Н в 2Н на скорости до 60 кмч. На авто с автоматическими хабами еще и нужно остановиться и сдать назад! около 2 метров. (Иначе хабы могут не разлочиться. И главное, не забывать об этом в говнах, иначе автоматы хрустят, как орешки и сразу в мусорку тришип)
Читаем далее.
Для машин с автоматическими хабами. Чтобы залочить хабы перевести раздатку в режим полного привода. Двигаться далее. Хабы залочатся сами. ( Но помним, это на скорости до 25 км/ч. Иначе будет писец тому же тришипу из-за ударной нагрузки.)
Чтобы разлочить хабы нужно остановиться, перейти в режим заднего привода и сдать назад.
===============
АКПП.
Положение «D» используется при движении в условиях городского цикла и по магистралям. В данном положении используется полный диапазон переключения передних передач с поддержанием оптимального соотношения мощность/расход топлива, а в соответствующих ситуациях автоматически включается режим торможения двигателем.
Положение «2» — диапазон автоматических переключений трансмиссии ограничен 1-й и 2-й передачами. Рекомендуется для отбора большей мощности при движении в гору, а также для торможения двигателем на спусках. Кроме того, в данном режиме снижается вероятность пробуксовки колес на скользком дорожном покрытии. Переключение со 2-й передачи на 1-ю происходит при скорости движения ниже 43 км/ч. Верхний предел скорости движения в данном режиме составляет 60 км/ч. Превышение верхнего ограничения скоростного режима сопряжено с риском выхода АТ из строя в результате перегрева!
Положение «L» — рекомендуется к использованию при буксировке тяжелых грузов, либо движении по крутому подъему. Верхний предел скорости движения в режиме «L» составляет 35 км/ч. Превышение верхнего ограничения скоростного режима сопряжено с риском выхода АТ из строя в результате перегрева!
Раздаточная коробка, не оснащенная межосевым дифференциалом, ввиду чего, во избежание быстрого износа редукторной сборки, следует избегать включения полноприводных режимов (4Н и 4L) при движении по сухим дорогам с хорошим покрытием! Используйте полноприводные режимы лишь в случаях действительной необходимости, — помните, что эксплуатация автомобиля с подключенным передним приводом сопряжена с увеличением расхода топлива, повышением вибрационного и шумового фона и ускорением степени износа шин! Скорость движения в режиме 4Н не должна превышать 90 км/ч!
На моделях с РКПП рычаг позволяет выбрать один из четырех режимов коробки: 2Н, 4Н, (N) и 4L, на моделях с АТ — один из трех: 2Н, 4Н, и 4L.
При активации полного привода (4L или 4H) следите за полнотой переключения, — неполное введение шестерен в зацепление сопряжено с риском потери контроля над управлением автомобилем!
На оборудованных вакуумными муфтами свободного хода моделях переключение между режимами 2Н и 4Н может производиться непосредственно во время движения автомобиля с небольшой скоростью (до 40 км/ч), причем необходимость в выжимании сцепления на моделях с РКПП отсутствует.
Для активации режима 4L следует полностью прекратить движение, выжать ножной/стояночный тормоз, выжать сцепление (модели с РКПП)/перевести рычаг селектора в положение «N» (модели с АТ), затем аккуратно переключить рычаг раздаточной коробки в положение 4L (модели с АТ)/сначала в положение N, затем в положение 4L (модели с РКПП).
Назначение положений рычага переключения режимов раздаточной коробки:
При неполном выключении раздаточной коробки все колеса автомобиля могут вращаться свободно, — не забывайте взводить стояночный тормоз!
N — Только на моделях с РКПП. В нейтральном положении раздаточной коробки привод обоих мостов отключен. Встроенный в комбинацию приборов световой индикатор (см. Раздел Комбинация приборов, измерители, контрольные лампы и световые индикаторы) также отключается. В данном режиме все колеса автомобиля свободно вращаются, — не забывайте взводить стояночный тормоз!
2H — Основной режим раздаточной коробки. Привод осуществляется только на колеса заднего моста. Световой индикатор отключен.
4H — Привод осуществляется на колеса обоих мостов. Световой индикатор горит. Режим предназначен для движения по дорогам со скользким или рыхлым покрытием (снег, грязь, песок), а также при потере сцепления колес с дорогой во время движения в режиме 2Н. Скорость движения в режиме 4Н не должна превышать 90 км/ч!
4L — Все четыре колеса ведущие, редуктор раздаточной коробки переключен на понижающую передачу. Световой индикатор включен. Обеспечиваются максимальное сцепление колес с дорогой и максимальное тяговое усилие. Рекомендуется при необходимости пробраться через участок, покрытый глубоким снегом/грязью/песком, а также на особо крутых подъемах/спусках и при буксировке тяжелогруженых прицепов. Режим не предназначен для длительного использования.
Режимы раздатки grand vitara (ДЛЯ СЕБЯ)
Информация больше для себя, дабы не потерять.
Касаемо Suzuki Grand Vitara.
N (нейтраль)
В этом положении мощность двигателя не передается на передние и задние оси. Используйте это положение только для буксировки Вашего автомобиля. При установке рычага в положение «N» загорается соответствующий индикатор, сопровождаемый звуковым сигналом.
ПРЕДОСТЕРЕЖЕНИЕ
При парковке никогда не оставляйте рычаг управления раздаточной коробкой в нейтральном положении. В противном случае автомобиль может тронуться с места даже при положении «P» коробки передач, или если автомобиль оставлен «на передаче».
4Н (привод на 4 колеса, прямая передача)
Вся мощность двигателя передается на переднюю и заднюю оси. Используется при нормальной езде.
4Н LOCK (привод на 4 колеса, прямая передача с блокировкой центрального дифференциала)
Вся мощность двигателя передается на переднюю и заднюю оси при нормальной скорости, обеспечивая большее тяговое усилие, нежели при положении «4H». Используется при езде по скользкой дороге.
4L LOCK (привод на 4 колеса, пониженная передача с блокировкой центрального дифференциала)
Вся мощность двигателя передается на переднюю и заднюю оси при нормальной скорости, обеспечивая большее тяговое усилие и боле низкий крутящий момент, нежели при положении «4H» и «4H LOCK» соответственно. Используется при крутом подъеме/спуске, езде по скользкой дороге.
ПРИМЕЧАНИЕ: Если рычаг управления раздаточной коробкой (если имеется) установлен в положение «4L LOCK», система ESP (отличная от ABS) (если имеется) автоматически отключается для обеспечения лучшего сцепления с дорогой, при этом загорается соответствующая лампа «ESP OFF».
В этом случае можно активировать систему контроля тормозной тяги. Эта система обеспечивает равномерное распределение тяговых усилий для улучшения рабочих характеристик на подъемах и спусках, а также скользких поверхностях.
С N на 4H
Остановите транспортное средство полностью, включите передачу в «N» (Нейтраль) и нажмите педаль тормоза и педаль сцепления (если имеется), затем нажмите и поверните переключатель в положение «4H».
С 4H на 4H LOCK
Вы можете переключать, когда транспортное средство остановлено или во время движения.
Поместите передние колеса прямо и поверните переключатель, чтобы переместиться в положение «4H LOCK».
Если транспортное средство двигается, мы рекомендуем, чтобы скорость была меньше чем 100 км/ч (60 миль в час).
С 4H LOCK на 4L LOCK
Остановите транспортное средство полностью, включите передачу в «N» (Нейтраль) и нажмите педаль тормоза и педаль сцепления (если имеется), затем нажмите и поверните переключатель, в положение «4L LOCK».
С 4L LOCK на 4H LOCK
Остановите транспортное средство полностью, включите передачу в «N» (Нейтраль) и нажмите педаль тормоза и педаль сцепления (если имеется), затем нажмите и поверните переключатель, в положение «4H LOCK».
С 4H LOCK на 4H
Вы можете переключать, когда транспортное средство остановлено или во время движения.
Поместите передние колеса прямо и поверните переключатель, чтобы переместиться в положение «4H».
Если транспортное средство двигается, мы рекомендуем, чтобы скорость была меньше чем 100 км/ч (60 миль в час).
С 4H на N
Остановите транспортное средство полностью, включите передачу в «N» (Нейтраль) и нажмите педаль тормоза и педаль сцепления (если имеется), затем нажмите и поверните переключатель в положение (1) слева от «N», и держите переключатель в этом положении в течение 5 секунд, до мерцания индикатора «N», затем поверните переключатель в положение «N».
Режимы H4, L4, H4F в Прадо — что это такое
Автомобили Тойота Ленд Крузер выпускается только в полноприводном варианте, поэтому автолюбители покупают их именно из-за этой функции. Для лучшего управления машиной нужно понимать какие варианты полного привода используются в определенных дорожных условиях, а также как правильно производить переключения.
Описание режимов привода
У автомобилей Тойота используется система «full-time», которая работает в постоянном режиме без отключения, имеет два положения H4, L4 – Land Cruiser Prado 150. Необходимо отметить, что эта опция используется и в Land Cruiser 200 с такими же положениями H4, L4.
Во всех других автомобильных корпорациях это редкая опция – в большинстве случаев производители создают «part-time». Недостаток этой системы – его работа в постоянном режиме ведет к быстрой поломке двигателя, поэтому используется только кратковременно – по бездорожью.
В автомобиле Ленд Крузер есть блокировка межосевого интервала, позволяющая опции действовать без остановки и которая хороша для бездорожья. С таким видом привода на дорогах с асфальтированным покрытием тоже комфортно.
В самых простых комплектациях переключение производится всего в три положения:
Нужно понимать, что автомобили, имеющие только два положения H4, L4 – Прадо 150 и Ленд Крузер 200 – это, также машины минимальной комплектации с упрощенной системой.
В моделях Тойота встречаются такие машины, у которых есть положение переключателя «AUTO», автоматически определяющая, когда включить H4 или L4. В этом положении также на автомате вводится межосевая блокировка дифференциала.
Что это за положение H4F на Прадо – режим поездки по скользкой поверхности. Также используется, когда машина увязла в грязи.
Переключение режимов полного привода
Чтобы подключить один из видов привода, машину необходимо остановить, после чего перевести рычаг трансмиссии на нейтральную скорость и изменить его положение.
При смене H4 на L4 порядок переведения такой же, но нужно крутить ручку по часовой стрелке. Когда положение выбрано верно, нужно дождаться, пока включится индикатор пониженной скорости и только после этого продолжать путь.
При включении H4F на приборной панели должен заморгать индикатор, который выглядит как две оси с колесами, соединенные между собой.
Заключение
Полный привод нужно применять с умом и соблюдать правильность переключений, это поможет повысить срок службы системы. Если в чем-то нет уверенности – лучше не прибегать к переключениям, пока не накопится багаж знаний.
Особенности полного привода Toyota Часть 2
2.1 Исходно-заднеприводные модели с АКПП
2.1.1 Схема Part-Time — Hub
Постоянный задний привод, подключаемые передние колеса, без межосевого дифференциала
Один из самых простых видов полного привода — с жестко подключаемым передним мостом. Для тяжелых условий в раздаточной коробке имеется понижающая передача (планетарного типа), работающая в режиме полного привода.
Управление раздаточной коробкой осуществляется рычагом, а соединение передних приводных валов с колесами — механическими муфтами свободного хода («хабами») с ручным включением.
Во втором варианте этой схемы используются электроприводы хабов и подключения 4WD в раздаточной коробке.
«+» Относительная простота конструкции, понижающая передача.
«-» Использовать режим «4WD» можно только на скользком покрытии (в дождь, на льду, на снегу). В противном случае растет шум, расход топлива, ухудшается управляемость, а главное — сильно изнашивается резина и собственно элементы трансмиссии. Механические хабы достаточно надежны, но не слишком удобны, электрические — далеки от идеала по надежности и живучести.
Порядок подключения:
2WD→4WD — на скорости до 80 км/ч при сброшенном газе, не включать во время буксования (только после полной остановки).
4WD→2WD — при любой скорости.
4WD-H→4WD-L — при неподвижном автомобиле и положении «N» селектора АКПП (все переключения, связанные с переходом через нейтраль раздаточной коробки, должны выполняться при отсоединенном от колес двигателе).
4WD-L→4WD-H — при неподвижном автомобиле и положении «N» селектора АКПП.
Модель Выпуск Трансмиссия Блокировки дифференциалов
4Runner 185 1995-2000 A340F задний — механика (опция)
HiAce H10#.12# 1989-1995 A45DF, A340F + HF1A задний — LSD (опция)
LiteAce/TownAce 30 1992-1996 A45DF + HF1A задний — LSD (опция)
Tacoma 160-170 1995-2000 A340F задний — механика (опция)
2.1.2. Схема Part-Time — ADD
Постоянный задний привод, подключаемые передние колеса, без межосевого дифференциала
Чтобы максимально облегчить подключение переднего привода и при этом уйти от электрических хабов, тойотовцы внедрили систему ADD (Automatic Disconnecting Differential), которая с помощью пневмопривода разъединяет одну из передних полуосей. В результате вращение от колес уже не передается на передний кардан, однако механизм редуктора постоянно смазывается.
Управление полным приводом здесь или чисто электрическое (кнопка «4WD» на рычаге раздаточной коробки) или полу-механическое при помощи рычага, аналогичного PT-Hub. На более современных моделях рычаг заменен контроллером.
Порядок подключения:
2WD→4WD — до 80 км/ч и при сброшенном газе, не включать во время буксования.
4WD→2WD — при любой скорости.
4WD-H↔4WD-L — при неподвижном автомобиле и положении «N» селектора АКПП.
Модель Выпуск Трансмиссия Блокировки дифференциалов
4Runner 185 1995-2002 A340F задний — механика (опция)
FJ Cruiser 2006-. A750F задний — механика (опция)
Fortuner 150 2015-. AC60F задний — механика (опция)
Hilux 20 2004-2015 A340F, A343F, A750F задний — механика/LSD (опция)
Hilux 120 2015-. A750F, AC60F задний — механика (опция)
HiLux Surf 130 1989-1995 — задний — LSD (опция)
HiLux Surf 185 1995-07.1998 A340F задний — LSD (опция)
HiLux N16#, 17# 1997-2004 A343F задний — LSD (опция)
Land Cruiser 90 (GX) 1996-02 A343F задний — LSD (опция)
Tacoma 160-170 1995-2004 A340F задний — механика (опция)
Tacoma 200 2004-2015 A340F, A750F задний — механика/LSD (опция)
Tundra 40 1999-2006 A340F, A750F задний — LSD (опция)
Tundra 50 2006-. A750F, AB60F —
2.1.3. Схема Multi-Mode
Постоянный полный привод с возможностью отключения передних колес, несимметричный межосевой дифференциал с жесткой принудительной блокировкой или LSD типа Torsen
В данной схеме тоже присутствует подключаемый (точнее — «отключаемый») передний привод с системой ADD, но в раздаточной коробке появился несимметричный межосевой цилиндрический дифференциал (соотношение момента на передних и задних колесах — 40:60). Благодаря этому использовать полный привод можно постоянно в любых условиях, и отключать передок только при необходимости максимальной экономии.
«+» Постоянный полный привод в сочетании с потенциальным экономичным режимом.
«-» Откровенно лишнее переусложнение конструкции по сравнению с FullTime.
На современных моделях система дополняется функциями «AUTO LSD» (в режиме 2WD подтормаживает при пробуксовке одно из задних колес, эмулируя частичную блокировку заднего дифференциала) и «A-TRAC» (противобуксовочная система, ограничивающая отдачу двигателя при старте или ускорении на скользком покрытии).
H2↔H4 — до 100 км/ч и при сброшенном газе, не включать во время буксования.
H4H→H4L — до 100 км/ч, не включать во время буксования.
H4L↔L4L — при неподвижном автомобиле и положении «N» селектора АКПП.
Модель Выпуск Трансмиссия Блокировки дифференциалов
4Runner 185 1998-2002 A340F межосевой — механика, задний — механика (опция)
4Runner 215 2002-2009 A340F, A750F межосевой — механика, задний — механика (опция)
HiLux Surf 185 1995-2002 A340F межосевой — механика
задний — LSD (опция)
HiLux Surf 215 2002-2009 A343F, A750F межосевой — механика
задний — LSD (опция)
Sequoia 45 2000-2007 A340F, A750F межосевой — механика (-2004)/Torsen + механика (2004-)
Sequoia 65 2007-. A750F, A760F, AB60F межосевой — Torsen + механика
2.1.4. Схема Full-Time V
Постоянный полный привод, с симметричным межосевым дифференциалом, блокировка вязкостной муфтой
Основная для вэнов Toyota схема постоянного полного привода — с межосевым дифференциалом, блокирующимся при помощи вискомуфты закрытого типа.
«+» Постоянное использование полного привода, нет необходимости в управлении.
«-» Вискомуфта не обеспечивает полной блокировки, нет понижающей передачи.
Модель Выпуск Трансмиссия Блокировки дифференциалов
HiAce KZH10#.12# 1993-1995 A340F+TF1BV межосевой — вискомуфтой
задний — LSD (опция)
HiAce/RegiusAce 100 1995-2004 A45DF, A340F+TF1BV межосевой — вискомуфтой
задний — LSD (опция)
HiAce/RegiusAce 200 2004-. A340F, A343F+TF1BV межосевой — вискомуфтой
задний — LSD (опция)
Regius/Touring HiAce 40 1997-2004 A43DF, A45DF, A343F+ TF1BV межосевой — вискомуфтой
задний — LSD (опция)
Granvia/Grand HiAce 10.20 1995/97-2004 A343F+ TF1BV межосевой — вискомуфтой
задний — LSD (опция)
Estima 20 1990-1999 A46DF, A340F+ TF1AV межосевой — вискомуфтой
Estima Emina/Lucida 20 1992-1999 A43DF, A45DF, A46DF+ TF1AV межосевой — вискомуфтой
LiteAce/TownAce 85 1999-2007 A44DF+ TF1BV межосевой — вискомуфтой
LiteAce/TownAce Noah 50 1996-2007 A44DF, A45DF+ TF1BV межосевой — вискомуфтой
2.1.5. Схема Full-Time H (i-Four)
Постоянный полный привод, с несимметричным межосевым дифференциалом, блокировка гидромеханической муфтой
На легковых топ-моделях Toyota используется продвинутая схема 4WD, аналогичная по принципу работы STD I исходно-переднеприводных машин. Постоянный полный привод с межосевым дифференциалом (распределение момента между передней и задней осями — 30:70), блокировка — гидромеханической муфтой с электронным управлением (коэффициент блокировки переменный). Несколько более подробное описание см. здесь.
«+» Постоянный полный привод, не требует вмешательства водителя.
«-» Не обеспечивается полная блокировка, переусложненная конструкция (кроме гидро/электронной части, система тесно связана с ABS/VSC)
Модель Выпуск Трансмиссия Блокировки дифференциалов
Aristo 140 1992-1997 A340H + UF1AE межосевой — г/м муфтой
Brevis 10 2001-2007 A340H + UF1AE межосевой — г/м муфтой
Crown 140 1992-1995 A340H + UF1AE межосевой — г/м муфтой
Crown 150 1995-1999 A340H, A341H + UF1AE межосевой — г/м муфтой
Crown 170 1999-2004 A340H, A341H + UF1AE межосевой — г/м муфтой
Crown 180 2003-2008 A750H, A760H, A761H + UF1AE межосевой — г/м муфтой
Crown 200 2008-2013 A760H + UF1AE межосевой — г/м муфтой
Crown 210 2013-. A760H + UF1AE межосевой — г/м муфтой
Lexus IS 20 2005-2013 A760H + UF1AE межосевой — г/м муфта
Lexus IS 30 2013-. A760H + UF1AE межосевой — г/м муфтой
Lexus GS 190 2005-2011 A760H + UF1AE межосевой — г/м муфтой
Lexus GS 10 2011-. A760H + UF1AE межосевой — г/м муфтой
Lexus RC 10 2014-. A760H + UF1AE межосевой — г/м муфтой
Mark II 90 1993-1996 A340H + UF1AE межосевой — г/м муфтой
Mark II 100 1996-2000 A340H + UF1AE межосевой — г/м муфтой,
задний — LSD (опция)
Mark II 110 2000-2004 A340H + UF1AE межосевой — г/м муфтой,
задний — Torsen (опция)
Mark II Blit 110 2002-2007 A340H + UF1AE межосевой — г/м муфтой
Mark X 120 2004-2009 A340H + UF1AE межосевой — г/м муфтой
Mark X 130 2009-. A340H + UF1AE межосевой — г/м муфтой
Progres 10 1999-2007 A340H + UF1AE межосевой — г/м муфтой
2.1.6. Схема Full-Time T
Постоянный полный привод, с несимметричным межосевым дифференциалом, блокировка LSD Torsen
На высшей тойотовской модели используется несколько упрощенная, по сравнению с FT-H, схема 4WD — с несимметричным (40:60) механическим дифференциалом типа Torsen и шестеренной передачей к валу привода передних колес в раздатке.
Модель Выпуск Трансмиссия Блокировки дифференциалов
Lexus LS 40 2006-. AA80F межосевой — LSD Torsen
2.1.7. Схема Full-Time TL (Dual Range Diff Lock)
Постоянный полный привод, несимметричный межосевой дифференциал LSD Torsen с возможностью жесткой принудительной блокировки, понижающая передача
Современные средне- и полноразмерные джипы/внедорожники получили постоянный полный привод с несимметричным механическим дифференциалом типа Torsen, жесткой блокировкой дифференциала, цепной передачей к валу привода передних колес, понижающей передачей. Распределение момента между передними и задними колесами — 40:60 (исходное), динамическое распределение в разных условиях движения — от 28:72 до 58:42.
На младших комплектациях переключение выполняется одним рычагом (LC 120) или контроллером, обеспечивая три режима — H4F, H4L, L4L. В других версиях управление понижающей передачей и блокировкой межосевого дифференциала разделено, позволяя дополнительно реализовать режим L4F.
H4↔L4 — при неподвижном автомобиле и положении «N» селектора АКПП.
Блокировка межосевого дифференциала — до 100 км/ч
Модель Выпуск Трансмиссия Блокировки дифференциалов
4Runner 285 2009-. A750F межосевой — LSD Torsen + механика, задний — механика (опция)
Fortuner 50 2005-2015 A340F, A750F + VF4B межосевой — LSD Torsen + механика, задний — LSD/механика (опция)
Land Cruiser Prado 120 2002-2010 A340F, A343F, A750F + VF4BM межосевой — LSD Torsen + механика, задний — фрикционный LSD или механика (опция)
Land Cruiser Prado 150 2009-. A343F, A750F + VF4BM межосевой — LSD Torsen + механика, задний — механика (опция)
Land Cruiser 200 2007-. A750F, AB60F + JF2A межосевой — LSD Torsen + механика, задний — фрикционный LSD или механика (опция)
Lexus GX 150 2009-. A750F, A760F + VF4BM межосевой — LSD Torsen + механика
Lexus LX 200 2007-. AB60F + JF2A межосевой — LSD Torsen + механика

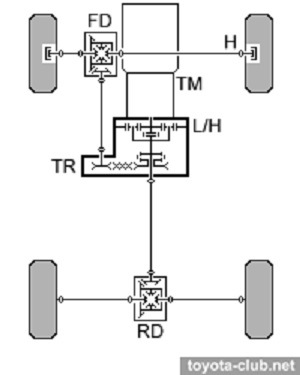

Условные обозначения: TM — трансмиссия (коробка передач, вариатор), TR — раздаточная коробка, FD — передний дифференциал, RD — задний дифференциал, CD — межосевой дифференциал, CDC — гидромеханическая муфта, VC — вязкостная муфта, EC — электромеханическая муфта.
