Жиросвет. Адаптивный биксенон с автокорректором. Часть 1.
Но ведь с завода то у меня стоит автокорректор, а переходить на фары с галогеном с ксенона как минимум глупо…
В общем дальше пошли варианты установки этих линз хелла в адаптивные фары, это конечно задача сложная, кто захочет затеять такую хрень… бросайте нафиг, лучше пихать туда хеллу 3, она с доработками влезает ровнее. Но т.к. я давно продал фары с хеллой 3, пришлось придумывать с текущими линзами что нибудь…
Вскрыл обе фары, а внутри вот что:
У меня лежал один линзодержатель от hella intemo, который пришелся очень кстати для примерки. Два дня ровнял и подгонял рамки и линзодержатель. В итоге совокупил за 3 минуты примерно так:
Рамка: красные круги либо удалялось лишнее, либо подтачивалось, желтые круги подтачивалась толщина, зеленый круг, на фото еще не проточено, место куда упирался моторчик шторки линзы, тоже пришлось подпиливать.
Маска: зеленые круги места фиксации линзы для крепления к рамке, для закрепления использовались отверстия в рамке, а не в линзе, красный круг подтачивал с торца.
Как только был готов полез снимать свою фару…
И пошел процесс сборки и конечной подгонки.
Маска на этой фаре ооооочень поцарапана и облезла… хотел оставить сток хром, что бы линза не терялась, но придется покрасить в черный глянец как маски, кроме разумеется отражателя дальнего света, но это будет скорей всего не скоро.
Какие конкретно возникают проблемы… шток автокорректора/поворота линзы длиннее чем ручной, пока не знаю как это отразилось в конечном итоге, кроме того, что пришлось опустить свет вниз… автокорректор разнится по уровням немного, но после переделки второй стороны думаю разницы не будет.
Установить эту линзу с штатной лампой D1S невозможно без ощутимых доработок.
Пока что езжу «косоглазый» один глаз в одну сторону второй куда должен, но скоро тоже будет смотреть криво xD в ближайшие дни переделаю вторую сторону и буду ковыряться с проводкой.
Как устроены адаптивные фары и в чем их преимущество
Адаптивные фары отличаются от обычных тем, что направляют лучи света в ту сторону, куда поворачивают колеса. Благодаря «умным» фарам, поворот полностью просматривается уже в тот момент, когда водитель только начинает поворачивать руль. Фары, которые буквально «следуют» за поворотом руля, – раньше это казалось фантастикой, а уже сейчас эта дополнительная опция доступна для многих автомобилей.
Устройство и принципы работы адаптивных фар
Система адаптивных фар включает в себя бортовой компьютер, датчики, реагирующие на поворот руля и другие показатели изменения движения автомобиля. Среди них: скорость, положение автомобиля относительно вертикальной оси и даже стеклоочистители. Последние влияют на адаптивные фары следующим образом: при активации стеклоочистителей фонари опускаются, а затем возвращаются на прежний уровень.
Впервые адаптивные фары для подсветки поворота появились на Citroen 2CV 1948 года. Водитель управлял изменением направления света по горизонтали при помощи механического рычага в салоне
Сами фары оснащены шаговым электромотором, который поворачивает их в нужном направлении. При этом он работает сверхточно — угол поворота может быть ничтожно мал, а также может быть разным для правой и левой фары: при повороте направо правая фара поворачивается на максимум (который составляет 15 градусов), тогда как угол поворота левой составляет половину от этого значения. В конструкции AFS используются исключительно биксеноновые лампы. А благодаря тому, что систем компьютеризирована, все ее действия точные и при этом плавные: световые лучи своими перемещениями не будут отвлекать водителя от дороги.
Важной особенностью этой системы является то, что фары могут поворачиваться не только по горизонтали, но и по вертикали. Эта функция особенно полезна при движении по холмистой местности — при подъеме фары опускаются, чтобы не ослепить встречного водителя, а на спуске, наоборот, приподнимаются, освещая таким образом следующий участок дороги.
AFS имеет связь с системой курсовой устойчивости — при срабатывании EPS фары перестают реагировать на движение руля, чтобы избежать лишних манипуляций при хаотичном кручении «баранки». Система вновь активируется, если водитель повернет руль на достаточно большой угол.
Mercedes-Benz предлагает владельцам автомобилей марки систему управления не только ближним, но и дальним светом фар
Еще одна полезная функция этой системы — датчики могут реагировать на свет фар встречного автомобиля при его приближении. В этой ситуации электромотор приводит в движение фары и опускает их вниз на несколько градусов, предотвращая таким образом ослепление водителя впереди. После фары принимают прежнее положение.
Кстати, опущенные вниз адаптивные фары работают аналогично противотуманкам: свет рассеивается в полуметре от поверхности дорожного полотна, не «выхватывая» из воздуха отдельные капли.
BMW, Toyota, Skoda и Opel[ устанавливают систему AFS на свои автомобили с 2003 года
Также адаптивные фары могут работать в нескольких режимах. Первый будет особенно полезен для тех, кто часто оказывается на темных магистралях. Он и получил такое название — магистральный. В этом режиме фонари светят мощно и ярко, опускаясь при приближении встречного автомобиля. Второй режим называется загородным и является аналогом ближнего света. AFS также имеет свой режим для города — его особенностью является расширенное световое пятно. Это весьма эффективно для движения по плохо освещенным улицам — фонари буквально «выхватывают» из темноты обочины и тротуары, а также незаметных пешеходов. Эксперты оценивают систему адаптивных фар как крайне эффективную: по статистике, автомобили, оснащенные AFS или AFL, попадают в ДТП на 40% реже, чем автомобили со стандартными фарами.
Несмотря на то, что эта система является сравнительно новой разработкой, специалисты продолжают еще совершенствовать. Так, не исключается появление адаптивных «стопов» — планируется, что они будут предупреждать едущего позади водителя не только о торможении автомобиля, но и о том, с каким усилием водитель нажимает на педаль тормоза: если водитель применил экстренное торможение, то фары загорятся ярче.
В ближайшем будущем автомобильную оптику могут ожидать еще большие изменения. Не исключено, что вместо двух фонарей автомобили будущего получат светоизлучающую оптоволоконную систему, при помощи которой будут «общаться» бортовые компьютеры встречных машин.
Установили штатные фары с адаптивным ксеноном Skoda Octavia FL
На днях установили полный комплект штатного адаптивного ксенона.
Кто не знает, что такое адаптивный ксенон:
Это система активного освещения поворотов. В зависимости от угла поворота рулевого колеса, линзы меняют угол своего свечения. Другими словами, фары следуют за рулем.
Разные углы поворота создают преимущество в освещении поворота. Модуль освещения внутренней стороны поворота поворачивается на угол в два раза больший, чем модуль освещения внешней стороны поворота. Таким образом достигается максимально возможная ширина освещения при равномерном распределении света.
Комплект полностью заводской – все пины, проводочки, гофры и т.д. Все установлено в строгом соответствии с предписаниями ELSA.
Комплект состоит из:
— Фар, ламп, блоков розжига;
— Блока управления AFS.
— Датчиков на переднюю и заднюю ось (анализируют загруженность автомобиля и обеспечивают данные для работы автокорректора).
— 100500 пинов, разъемов, проводов 🙂
Блок AFS (Advanced Frontlighting System) – это блок управления, который отвечает за адаптивный свет. По шине CAN он получает множество информации от других блоков, а именно:
— Текущая скорость. Адаптивный свет работает только при скорости свыше 15 км/ч.
— Угол поворота рулевого колеса.
— Информация от блока ESP. Если, в результате анализа, блок видит срабатывание ESP, и, соответственно, рулежка может не совпадать с тем, куда хочет повернуть водитель, блок может принять решение отключить адаптивный свет.
— Анализ датчика дождя/работы дворников. Если блок видит сильный дождь, он может ограничить угол поворота линз, чтобы не слепить встречных водителей.
Конечно, нюансов при установке масса. Основной проблемой является тот факт, что нигде нет описания кодирования блока AFS. Такой информации в ELSA, ествественно, нет — она предлагает делать это через он-лайн. Инфы на форумах мало – в основном, кодировки для VW, и они, все-таки, отличаются. Но мы были бы не мы, если бы не разобрались – 2 дня фундаментального изучения мат.части — и все получилось. Если кому понадобится, пишите личку, постараюсь поделиться наработками.
Прикрепляю видео работы фар в режиме тестирования и пару фоток.
Адаптивный ксенон часть 1
наконец-то дошли руки написать отчёт…
решил улучшить головной свет на авто отца… почитав инфу на просторах инета и наткнувшить на хороший отчёт Сергея ( siroja555 ) за что ему большое спасибо!
но надеюсь Сергей не будет против и я сделаю отчёт в виде дополнения/упрощения процесса инсталяции головного света…

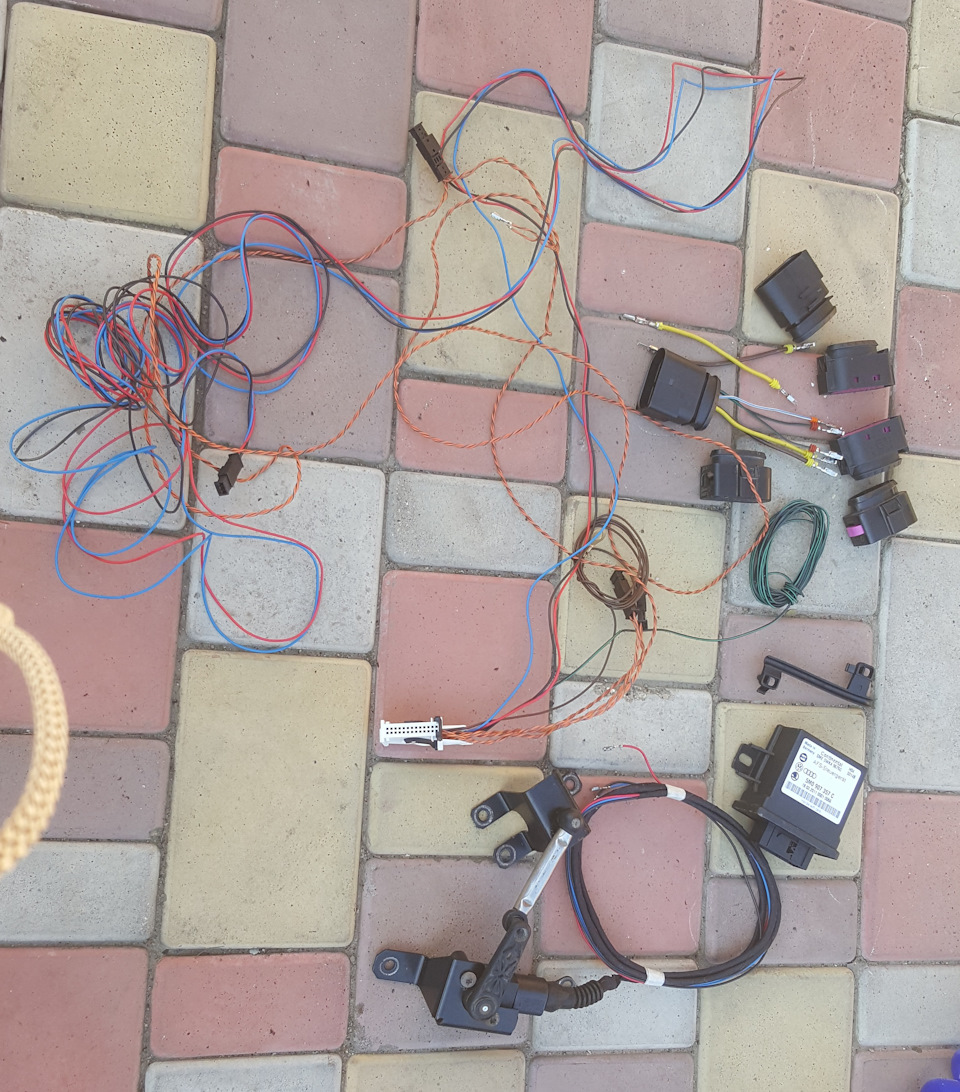

полный перечень есть по ссылке выше, я же купил набор по наводке Сергея)))
в нём было в общем-то всё что нужно осталось только фары собрать.

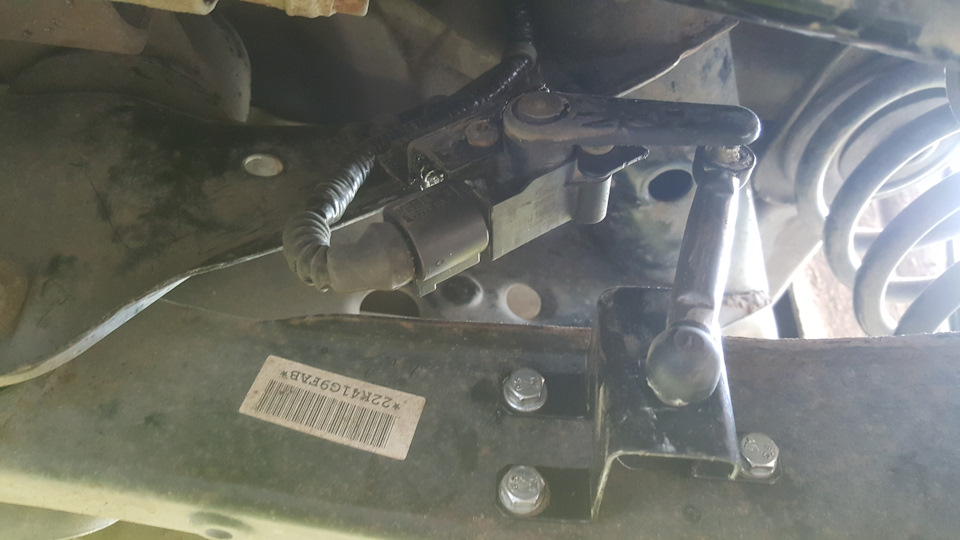

при инстале оказалось, что датчик положения на задней оси не тот… сам датчик такой же, а вот крепёжные кронштейны другие… так операция по прикручиванию датчика к рычагу и подрамнику занимающая 5мин. превратилась в упражнение на 2 часа…
правильный артикул для Етти:
-датчик положения кузова 3T0941273

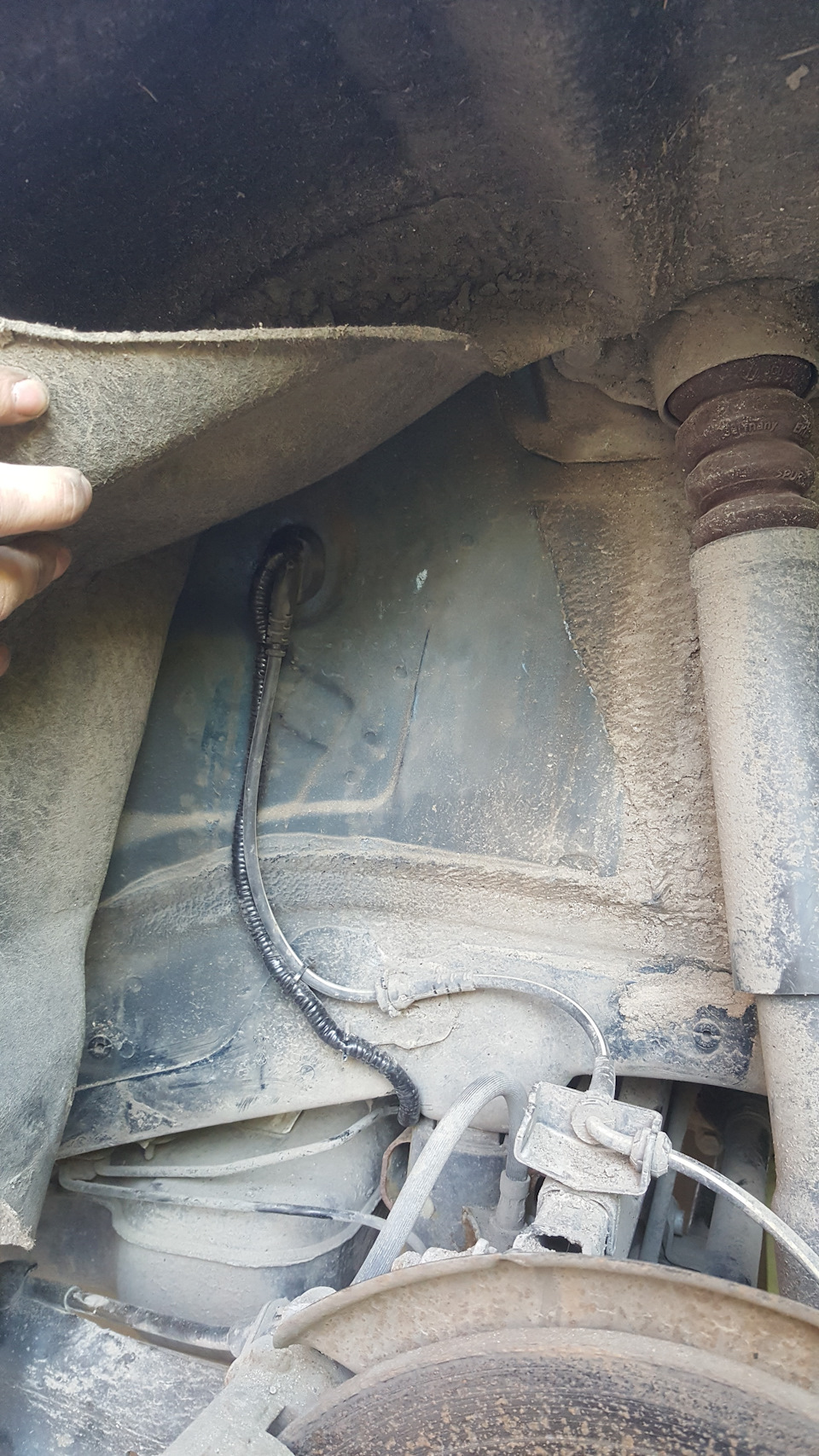

спустя 2 часа, на заднем левом рычаге появился такой пейзаж…

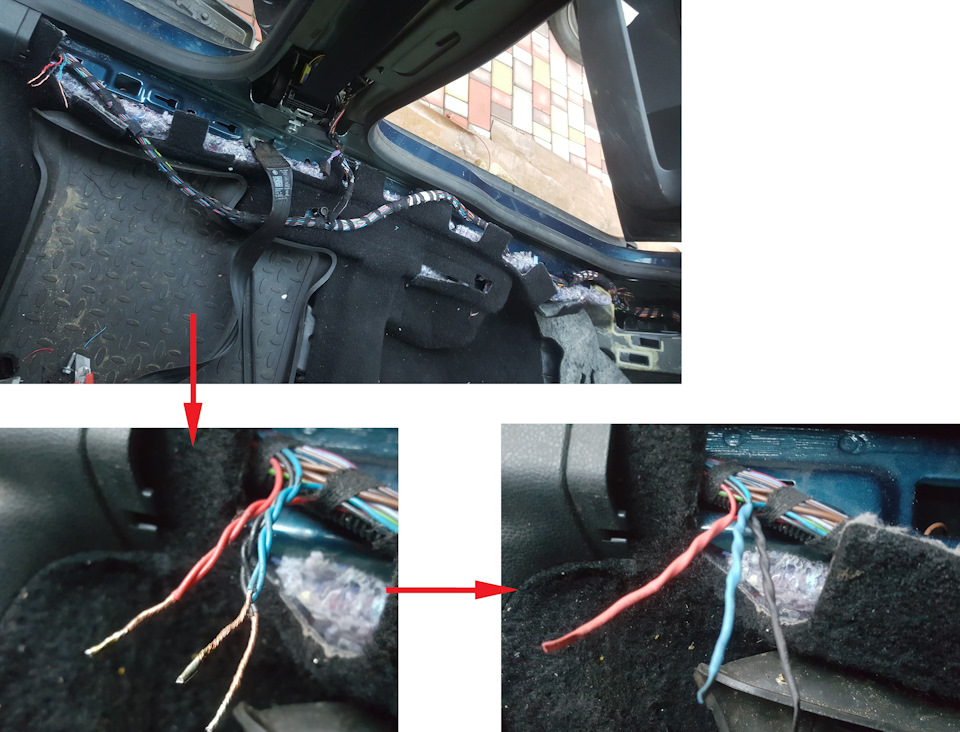

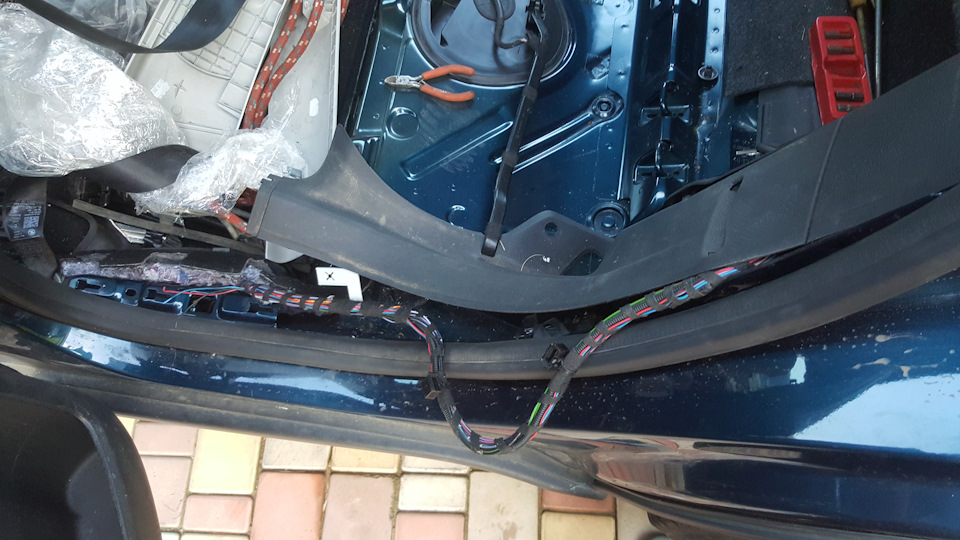

ну а дальше сняв уплотнитель и отогнув аккуратно пластик, провода можно вытащить и уложить в салонную косу…

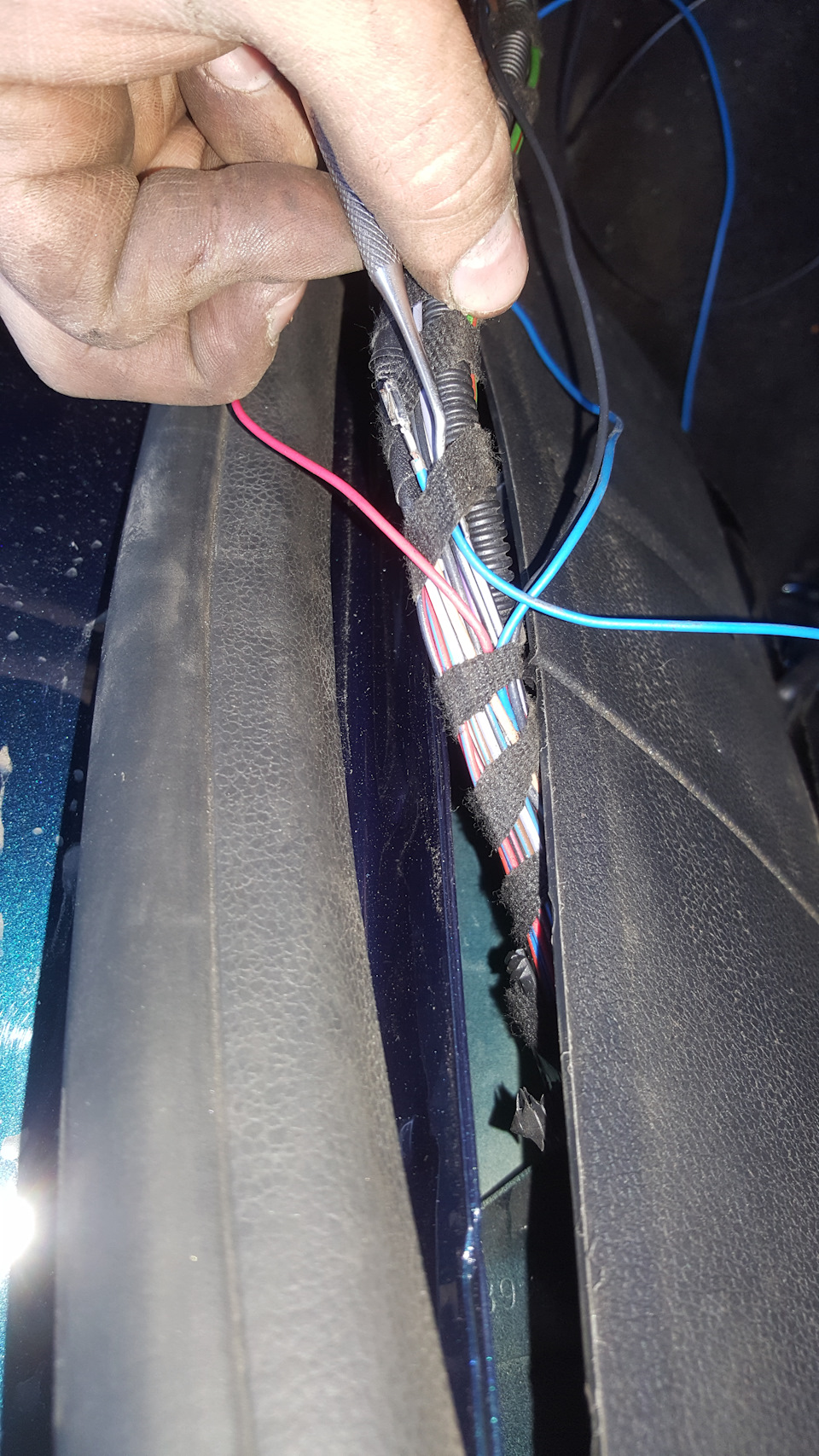

дальше с помощью медицинской приспособы протянул провода по косе.
не знаю как правильно называется этот девайс стоматолога, но по сути это иголка с держателем, цена ей 100-150р брал в митино на радио рынке, у меня их штуки 3… ими удобно разбирать коннекторы, расстёгивать стяжки и хомуты клипс,
да и не только это.

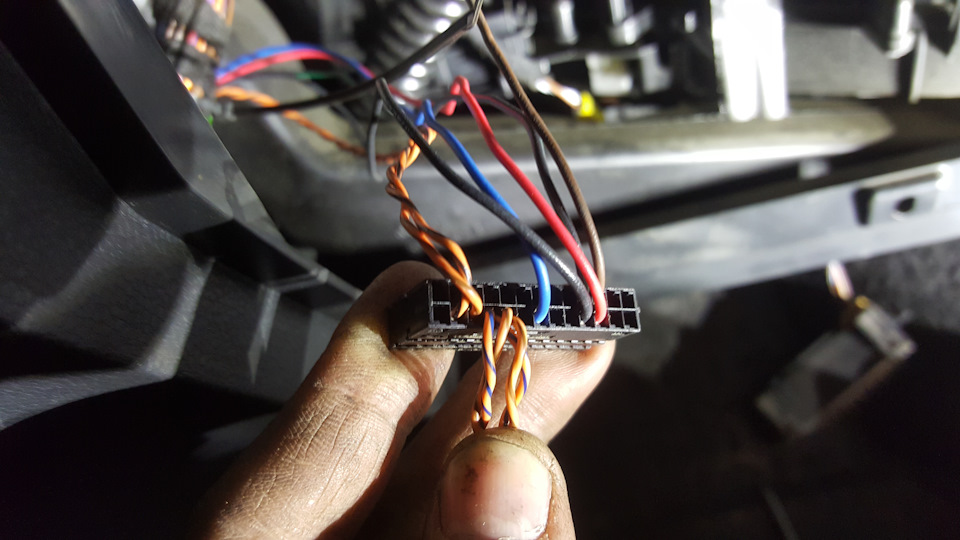

но без такого девайса начинать работу точно нет смысла, т.к. пины без него не вытащить.
на этом часть 1 заканчивается у Сергея, и я закончу чтоб соблюсти хронологию…
ключевая суть:
-выбирайте правильный артикул датчика наклона

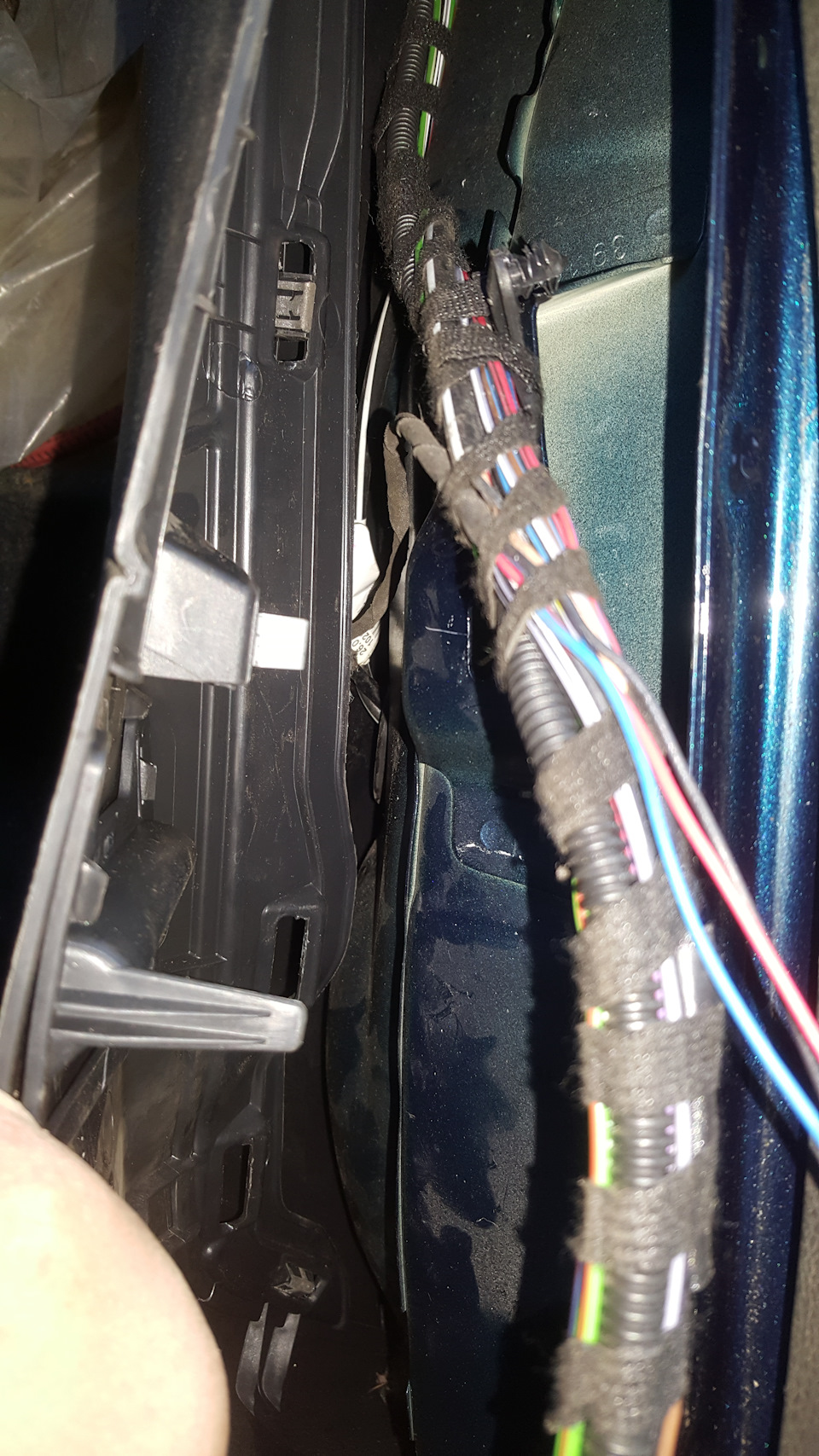

-для прокладки прододов от датчика наклона до блока AFS багажник разбирать не обязательно.
-девайс для разбора коннекторов обязателен к приобретению.
продолжение будет во второй части(из 5) согласно хронологии отчёта Сергея.
набор на первой фотке 4500р+500р доставка ТК
