Безоткатные орудия (Инженер-полковник И. Шимов)
Боевое применение безоткатных орудий (как и любого оружия) определяется тактико-техническими свойствами этих орудий. Чтобы составить ясное представление о принципе действия и конструкции безоткатных орудий, их применении, а также отличии безоткатных орудий от обычных, рассмотрим выстрел из артиллерийского орудия.
В старину, когда стволы делались неподвижными, под действием отдачи все орудия при выстреле откатывались на колесах назад. Это значительно снижало меткость стрельбы, разбалтывало орудие и быстро приводило его в негодность. Поэтому впоследствии в конструкцию артиллерийских орудий были введены специальные противооткатные устройства, а позднее и дульные тормоза, поглощающие силу отдачи при выстреле.
Однако нагрузка на лафет у подобных орудий все же остается значительной. Следовательно, приходится увеличивать прочность лафета, а значит, и вес его и орудия в целом. Вес же является одной из важнейших боевых характеристик орудия. Поэтому конструкторы стремились найти пути уменьшения веса орудий стрелковых подразделений за счет создания конструкций, у которых отсутствовала бы сила отдачи. Такие артиллерийские орудия созданы. Они получили название безоткатных, или динамо-реактивных.
Принцип действия безоткатных орудий можно легко понять (рис. 18, а). При выстреле часть пороховых газов выходит через открытую казенную часть орудия в направлении, противоположном движению снаряда. Возникающая при этом реактивная сила уравновешивает силу отдачи. Таким образом, отпадает необходимость в противооткатных устройствах. Вес безоткатного орудия в 2-3 раза меньше веса обычного, конструкция значительно упрощается.
Выстрел из безоткатного орудия происходит в результате разбивания капсюля ударным механизмом, расположенным в затворе. Пороховые газы, образующиеся от сгорания заряда, пробивают картон, закрывающий отверстия в стенках гильзы, и через кольцевой зазор и сопло выходят наружу, предотвращая отдачу. Большая же часть их проходит через дульце гильзы и давит на дно снаряда, сообщая ему необходимую скорость. Нарезы в канале ствола и на ведущем пояске снаряда обеспечивают вращение снаряда, необходимое для устойчивости его в полете.
Стрельба из безоткатного орудия производится унитарными патронами с осколочными или осколочно-фугасными гранатами, дымовыми снарядами или бронебойными снарядами кумулятивного действия. По мощности все эти снаряды соответствуют снарядам обычных артиллерийских орудий тех же калибров. Преимущества снарядов кумулятивного действия перед снарядами других типов состоят в высоком бронебойном действии их при стрельбе, с небольшими начальными скоростями. Они просты в устройстве и дешевы в изготовлении. Вот почему кумулятивные снаряды широко применяются для стрельбы из безоткатных орудий по танкам.
Сравнительно давно было установлено, что характер и величина разрушения преграды зависят не только от свойств взрывчатого вещества и величины разрывного заряда, но и от его формы. Оказалось, что за счет создания в разрывном заряде выемки специальной формы можно добиться сосредоточения (кумуляции) ударных волн взрыва заряда и направленности их в желаемую сторону. При наличии кумулятивной выемки газовый поток разрывного заряда не расходится в стороны, а сосредоточивается. В результате давление, температура и скорость газового потока в области кумуляции оказываются значительно выше, чем в расходящемся потоке. Покрытие кумулятивной выемки тонкой металлической воронкой способствует лучшей направленности газового потока и струи расплавленного металла. При выстреле таким снарядом из безоткатного орудия и попадании его в броню значительной толщины кумулятивная струя образует сквозную пробоину.
Необходимо подчеркнуть, что безоткатные орудия могут с успехом применяться для стрельбы по амбразурам с целью подавления и уничтожения гарнизонов дотов и дзотов. Обычные орудия, используемые для стрельбы прямой наводкой по амбразурам, могут оказаться слишком тяжелыми и большими по своим габаритам, чтобы их можно было скрытно %подвести на близкие расстояния к огневой точке противника, особенно в горных условиях.
Выполнение безоткатными орудиями указанных задач обеспечивается применением бронебойных снарядов кумулятивного действия с высокой пробиваемостью брони и осколочно-фугасных снарядов, входящих в боекомплект этих орудий.
Следует, однако, отметить, что истечение пороховых газов из ствола назад, позволяющее освободиться от силы отдачи, влечет и ряд нежелательных явлений. К основным из них относятся демаскирующее действие выходящих из казенной части пороховых газов, низкий коэффициент использования заряда, а также наличие опасной для людей зоны сзади сопла (20-30 м), малая дальность прямого выстрела и большое рассеивание.
Первая динамо-реактивная пушка была предложена в 1916 г. в России инженером Рябушинским. В период 1923-1931 гг. в нашей стране под руководством В. М. Трофимова, Е. А. Беркалова и других ученых и конструкторов было разработано несколько образцов динамо-реактивных пушек среднего калибра. Пушка Рябушинского явилась прообразом «фауст-патронов», применявшихся во время второй мировой войны.
В конце второй мировой войны безоткатные орудия использовались для борьбы с танками. Вследствие небольшого веса они могли применяться в боевых порядках стрелковых войск, дополняя огонь артиллерии и обеспечивая быструю поддержку пехоты. В послевоенный период происходит совершенствование безоткатных орудий, создаются более эффективные противотанковые орудия сопровождения пехоты; увеличивается калибр систем и их маневренность.
Безоткатные орудия широко использовались американскими войсками в войне в Корее. Они служили основным противотанковым средством вооружения пехотного батальона. В бою безоткатные орудия устанавливались на танкоопасных направлениях. Для самообороны им, как правило, придавались пулеметы. Огневые позиции (основные и запасные) выбирались с учетом взаимной огневой связи.
75-мм американское безоткатное орудие, установленное на треножном станке, показано на рис. 18, б. Оно имеет следующие тактико-технические данные: вес в боевом положении 72 кг; вес бронебойного снаряда кумулятивного действия около 6 кг; начальная скорость снаряда 305 м/сек и толщина пробиваемой брони 80 мм, максимальная дальность стрельбы 6670 м.
105-мм безоткатное орудие устанавливается в задней части кузова легкового автомобиля; фактически оно является самоходным орудием: огонь ведется непосредственно с автомобиля. Вес орудия в боевом положении (вместе с автомобилем) 1445 кг; наибольший угол возвышения 50°; угол горизонтального обстрела 80°; высота в походном положении 1,8 м; вес бронебойного снаряда кумулятивного действия 13,3 кг. Толщина брони, пробиваемой бронебойным снарядом из этого орудия, значительно выше, чем у 75-мм безоткатного орудия.
Следует отметить, что боевое применение безоткатных орудий в Корее, по данным иностранной печати, показало малую эффективность 57-мм и 75-мм американских безоткатных орудий против танков корейской Народной армии и частей китайских народных добровольцев. В американской военной печати отмечены недостаточная бронепробиваемость снарядов этих орудий и возникновение задержек при стрельбе, вызываемых заусеницами на готовых нарезах ведущих поясков снарядов. К недостаткам 105-мм безоткатного орудия, по данным иностранной печати, следует отнести большие габариты по высоте, затрудняющие маскировку орудий, некоторую привязанность к дорогам и уязвимость расчета орудия от ружейно-пулеметного огня. Эти недостатки ограничивают применение 105-мм безоткатного орудия против танков, так как на поле боя орудие является хорошо видимой целью.
В печати упоминалось о создании 106-мм батальонного противотанкового безоткатного орудия, спаренного с 12,7-мм пристрелочным пулеметом, обеспечивающим большую вероятность попадания в танк с первого выстрела. Это орудие может размещаться на автомобиле, как это и показано на рис. 18, в. Огонь из пулемета ведется трассирующими пристрелочными пулями, позволяющими хорошо корректировать направление стрельбы. Орудие может быть легко снято силами расчета с автомобиля вместе с треножным лафетом для ведения стрельбы с земли. Небольшие габариты этого орудия позволяют легко маскировать его.

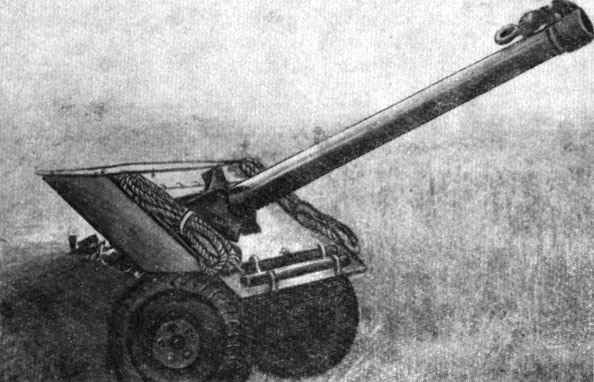

Рис. 19. 120-мм безоткатное орудие в боевом положении
Для дальнейшего увеличения маневренности и возможности боевого применения безоткатных орудий проводятся опыты установки ряда образцов их на специальные гусеничные бронетранспортеры. Ведутся также опыты по установке нескольких безоткатных орудий на один гусеничный бронетранспортер, в результате чего создаются комплексные самоходные установки, которые могут вести огонь как одиночными выстрелами, так и залпами.
Несмотря на недостатки, свойственные безоткатным орудиям, они являются мощным вооружением пехоты для борьбы с танками, поражения живой силы и огневых средств. В будущем безоткатные орудия могут получить дальнейшее развитие наряду с обычной противотанковой и другой артиллерией.
Советские безоткатки
Здесь под руководством этой неординарной личности помимо прочего шли работы по самым различным проектам, таким как: бесшумная пушка, воздушная реактивная торпеда, электрическая машина – вечный двигатель использующая энергию атмосферного электричества и т.д. Помимо прочего Л.В. Курчевский писал ещё и научно-фантастические романы.
Но заняться вплотную ДРП конструктору тогда не удалось. Вскоре он был арестован и осуждён на 10 лет за растрату казённых денег. Находясь в заключении на Соловках, Курчевский сумел хорошо себя зарекомендовать перед администрацией лагеря, в начале 1929 года его освободили досрочно.
Вернувшись в Москву, Курчевский развернул кипучую деятельность, он буквально бомбардировал инстанции, предлагая десятки типов ДРП способных, по его мнению, заменить все существующие типы орудий.
Это нашло горячий отклик у многих гражданских и военных руководителей высокого ранга, а самым ярым сторонником ДРП стал не имевший какого либо серьёзного образования М.Н. Тухачевский.
Предполагалось, что пушки Курчевского, кроме полевой артиллерии заменят обычные орудия с нагруженным стволом в зенитной артиллерии, башенные орудия танков, противотанковые пушки, и даже казематные орудия в укрепрайонах. Правда, было непонятно, как быть с выбросом пороховых газов при стрельбе через сопло в казённой части ДРП, представляющих большую опасность для обслуги, особенно в замкнутых объёмах.
За короткий срок было создано множество орудий всех возможных калибров.
ДРП Курчевского предназначались для всех родов войск и были двух типов: казнозарядные с ручным заряжанием и автоматические со сгорающими гильзами из нитроткани. На разработку и запуск в производство ДРП были потрачены огромные ресурсы. В начале-середине 30-х пушки Курчевского составляли от 30 до 50 % заказов артиллерийских заводов. ДРП начали массово поставляться в армию.
Для пехоты были предназначены: противотанковая переносная 37-мм пушка РК и 76-мм батальонная БПК. Горные дивизии получили 76-мм пушку ГПК.
Для кавалерийских и моторизованных частей предназначались: 76-мм пушка МПК на шасси мотоцикла «Харлей-Дэвитсон» и 76-мм СПК на шасси легкового «Форд-А».
Всего артиллерийскими заводами было произведено около 5000 ДРП. Из них военная приёмка приняла только около 2000, а в войска попали около 1000. Ситуация усугублялась тем, что Курчевский постоянно менял чертежи систем запущенных в производство, велика была доля производственного брака.
Вскоре «мыльный пузырь» динамо – реактивных пушек лопнул. Выяснилось, что бронебойные снаряды противотанковых ДРП даже при стрельбе в упор не в состоянии пробить броню толще 30-мм. Точность и дальность орудий полевой артиллерии совершенно не удовлетворяют требованиям. При этом сами орудия ненадёжны и небезопасны при эксплуатации, наблюдались многочисленные случаи разрывов стволов при стрельбе.
Вскоре все ДРП были изъяты из войск и уничтожены. К 22 июня 1941 года на вооружении РККА не было ни одной пушки Курчевского. Сам Курчевский был осуждён и расстрелян в 1937 году, согласно приговору Военной коллегии Верховного суда СССР.
Авантюризм Курчевского и его высокопоставленных покровителей дорого обошелся нашим вооруженным силам, помимо значительных материальных потерь на производство заведомо дефектных орудий, на долгие годы оказалась дискредитированной сама идея безоткаток. Эти орудия могли бы занять свою нишу в качестве легких противотанковых и средств огневой поддержки пехоты. Безоткатные орудия в сочетании с кумулятивными снарядами доказали свою жизнеспособность в годы Второй мировой войны, находясь на вооружении в армиях США и Германии.
В СССР в годы войны велись работы по созданию подобных систем, но на вооружение они поступили только в послевоенное время. Первым стал 82-мм станковый противотанковый гранатомет СПГ-82.
В 1950 году комплекс в составе 82-мм станкового противотанкового гранатомета СПГ-82 и калиберной реактивной противотанковой кумулятивной гранаты ПГ-82 был принят на вооружение Советской армии.
В последующем в боекомплект была добавлена осколочная граната ОГ-82 и проведена модернизация гранатомета. В процессе модернизации стреляющий механизм стал с самовзводящимся курком, неподвижный плечевой упор заменен выдвижным, установлен прицел для стрельбы осколочными гранатами. Новый гранатомет, использующий кумулятивные гранаты ПГ-82 и осколочные ОГ-82, получил обозначение СГ-82
Масса гранатомета СПГ-82 со станком составляла 38 кг, что было во много раз меньше массы обычных артиллерийских орудий подобного калибра. Дальность прямого выстрела станкового гранатомета значительно превышала дальность прямого выстрела ручного противотанкового гранатомета РПГ-2 и составляла 200 м. Максимальная дальность: 1500 м. Граната ПГ-82 имела массу 4,5 кг и обеспечивала бронепробиваемость 175 мм. Скорострельность: 6 выстрелов в минуту.
В начале 50-х годов прошлого века Министерством Обороны СССР в лице Главного артиллерийского управления (ГАУ) был объявлен конкурс по созданию 82 мм безоткатного орудия с улучшенной по сравнению с СГ-82 технологией производства, весом не более 100 кг, бронепробиваемостью 200-250 мм, способностью к поражению живой силы и легких укреплений полевого типа противника на дальности не менее 4000 м.
Победителем конкурса стало Специальное конструкторское бюро (СКБ-4), ныне Конструкторское бюро машиностроения (КБМ, г. Коломна) под руководством Б.И. Шавырина.
В 1954 году 82-мм безоткатное орудие Б-10 было принято на вооружение, его производство продолжалось до 1964 года. При массе 85 кг орудие могло обстреливать цели на дальности до 4500 м, выпуская до 7 снарядов в минуту. Эффективная дальность стрельбы по бронецелям до 400 м, бронепробиваемость до 200-мм.
В Советской Армии орудие служило противотанковым средством мотострелковых и парашютно-десантных батальонов.
Параллельно с 82-мм безоткатным орудием Б-10 в СКБ-4 велась разработка более мощной 107-мм системы. По своему устройству оно было во многом сходно с Б-10, использовалась аналогичная конструкция и принцип действия, что значительно упростило дальнейшее серийное производство.
Масса Б-11 в боевом положении составляла 305 кг. Скорострельность 5 выстр/мин. Для поражения техники и сооружений применяются кумулятивные боеприпасы BK-883 (МК-11), с эффективной дальностью до 1400 м, с бронепробиваемостью до 381-мм. Для поражения живой силы противника применяются осколочно-фугасные боеприпасы О-883A (МО-11) с максимальной дальностью до 6600 м.
Снаряды имеют каплевидную форму и оснащены взрывателем ГК-2, заряжающей системой с отцентрированным диском, основным зарядом, капсюлем и дополнительным зарядом.
При выстреле происходит выброс пороховых газов назад от орудия, при этом создается опасная зона длиной до 40 метров. Орудие может буксироваться со скоростью до 60 км/ч, перекатываться вручную или переноситься в виде трех основных узлов: ствола, станины, колес.
Б-11 выпускалось одновременно с Б-10 и состояло на вооружении мотострелковых и воздушно-десантных войск Советской Армии. В настоящее время это орудие используется главными образом армиями государств Азии и Африки.
Эта тенденция отразилась при создании 73-мм станкового противотанкового гранатомёта СПГ-9 «Копьё». Не смотря на название, конструктивно в полной мере это безоткатное орудие.
Расчет СПГ-9 состоит из четырех человек: командира, наводчика, заряжающего и подносчика. Расчет способен переносить гранатомет в разобранном (походном) положении на большие расстояния, а также перемещать СПГ-9 в боевом положении при смене огневых позиций. Наибольшая масса гранатомета (с ночным прицелом) достигает 57,6 кг.
Несмотря на приличный возраст СПГ-9 продолжает оставаться на вооружении российской армии.
В настоящее время ПТУРы и ручные противотанковые гранатомёты (РПГ) практически вытеснили с вооружения армий наиболее развитых стран безоткатные орудия. В тоже время многие технические решения, опробованные в безоткатках продолжают использоваться в пусковых установках ПТУРов и в калиберных противотанковых гранатометах.
Безоткатное орудие
Безоткатное орудие — орудие, не имеющее отката при стрельбе. Данный эффект достигается за счёт отвода части пороховых газов через специальное сопло в казённой части ствола, в результате чего создаётся реактивная сила, уравновешивающая силу отдачи. Безоткатные орудия могут быть как нарезными, так и гладкоствольными, в настоящее время более распространены последние. Безоткатные орудия отличаются очень хорошими массогабаритными характеристиками за счёт отсутствия противооткатных устройств, наличия сильно облегчённого ствола и лафета. В то же время эти орудия обладают рядом недостатков, среди которых — низкая начальная скорость снаряда, что ограничивает дальность стрельбы, и наличие направленной назад струи раскалённых газов, что делает невозможным ведение навесного огня, ведение огня в помещениях, крайне затрудняет использование данных орудий как танковых, выдвигает особые требования к расположению орудия, а также сильно демаскирует при стрельбе огневую позицию.
Содержание
Классификация безоткатных орудий и гранатометов
Часто безоткатные орудия и гранатометы объединяются в одну категорию — безоткатные системы.
Классификация безоткатных систем:
Чёткой границы между реактивными гранатометами и безоткатными орудиями нет. В английском языке термин «Recoilless Rifle», переводимый как «безоткатное орудие», обозначает и L6 WOMBAT массой 295 кг на колёсном лафете и М67 массой 17 кг для стрельбы с плеча или сошек. В России (СССР) гранатомётом считался СПГ-9 массой 64,5 кг на колёсном лафете и РПГ-7 массой 6,3 кг для стрельбы с плеча. В Италии система Folgore массой 18,9 кг считается гранатомётом, а та же система на треноге и с баллистическим вычислителем (масса 25,6кг) — безоткатным орудием.
История развития безоткатных орудий
Безоткатные орудия получили развитие в СССР в 1920-30 гг.. Например, инженеру Л. В. Курчевскому удалось убедить военное руководство перевооружить артиллерию страны на орудия этого типа своей конструкции. Некоторые пушки Курчевского были приняты на вооружение, было начато их серийное производство. Однако, в силу принципиальных недостатков безоткатных орудий, они не могли заменить классическую артиллерию, и в результате несколько тысяч выпущенных пушек Курчевского были сняты с вооружения и отправлены в переплавку, а их создатель расстрелян.
Одновременно с Курчевским работали талантливые изобретатели Н. Н. Кондаков и А. А. Толочков, достигавшие блестящих результатов. Например, когда на станок одного из их орудий, выполненных по схеме с фиктивным снарядом (см. ссылку) поставили стакан, заполненный доверху водой, при стрельбе не пролилось ни капли. Однако их КБ тоже закрыли вместе с КБ Курчевского, и дальнейшее развитие безоткатных орудий в СССР продолжалось уже после Великой Отечественной войны.
Вторая мировая война
В Германии в годы Второй мировой войны безоткатные орудия использовались парашютными и горными подразделениями, по причине своих выдающихся массогабаритных показателей.
Появление кумулятивных снарядов сделало гладкоствольные безоткатные орудия перспективными в качестве лёгких противотанковых пушек. Такие орудия использовались США в конце Второй мировой войны.
Послевоенное время
В послевоенные годы безоткатные противотанковые орудия были приняты на вооружение ряда стран, в том числе и СССР, активно использовались (и продолжают использоваться) в ряде вооруженных конфликтов. Наиболее широко безоткатные орудия применяются в армиях развивающихся стран.
В армиях развитых стран БО как противотанковое средство в основном заменены противотанковыми управляемыми ракетами (ПТУР), некоторые из которых, тем не менее, используют принцип БО для быстрого пуска ракеты.
Некоторым исключением являются скандинавские страны, например, Швеция, где БО продолжают развиваться, и, путём усовершенствования боеприпасов с применением новейших достижений техники, достигли бронепропробиваемости 800 мм (при калибре 90 мм, то есть почти 9клб)
