Колба иммо — что это и с чем едят?
Очень часто задают вопрос про колбу иммобилайзера, давайте раскроем некоторые моменты про эту стекляшку с медной катушкой.
Информация применима к Гольф мк4, Пассат Б5, Шкода Октавия/СуперБ мк1 (Ауди годов 1999-2002)!
В обычном ключе колба так же внутри корпуса.
Как работает колба:
В катушке колбы записан код считываемый катушкой иммобилайзера (в замке зажигания). Катушка иммобилайзера подключена к приборке, собственно приборка и проверяет, совпадает ли код из колбы с прописанным в приборке значением и при совпадении (при включении зажигания) лампа иммобилайзера гаснет.
Если не совпадает код из колбы (или колба вне зоны катушки иммобилайзера) — лампа иммо на приборке горит и на мфа выводится надпись Immobilazer Activated. Соответственно машину не завести.
Дальше интересней! Кажется, что раз ключ прописывается в приборку, что в дампе/прошивке приборки, что в вагком операции выполняются через 17-ый контроллер (панель приборов), то при чем тут ЭБУ (электронный блок управления) двигателем?
Дело в том, что приборка должна быть связана (привяза) с ЭБУ двигателя, что в иммо 2, что в иммо 3! Привязка приборки к ЭБУ двигателя обязательна и код привязки (7 байт) прописывается в прошивке приборки.
Так вот код каждого прописанного ключа (4 байта на ключ) записываемый в приборку жестко связан с кодом привязки к ЭБУ двигателя (только в иммо 3)! Т.е. прописанные (привязанные) ключи через приборку привязаны к ЭБУ двигателя (только в иммо 3).
Для лучшего понимания приведу несколько распространненых примеров вышесказанной логики:
1. Меняем панель приборов: при этом все существующие колбы иммо остаются, т.к. вы сначала привязываете новую приборку к ЭБУ двигателя (код привязки остается таким же как и был) и после этого перепривязываете колбы иммо всех существующих ключей, т.е. код ключей прописанный в прошивке приборки что в новой, что в старой приборке одинаковый. Именно этот момент и используется при «привязке дампом» во время замены приборки.
Вывод: при замене приборки — не нужно менять колбы иммо в ключах!
2. Меняем ЭБУ двигателя (при свапе): тут возможны два варианта для иммо 2 и иммо 3
Замена ЭБУ иммо 2: при привязке приборки к ЭБУ иммо 2 код будет взят из ЭБУ и прописан в прошивку приборки, но существующие колбы иммо можно привязать повторно к приборке, т.к. их код не связан жестко с привязкой приборки к ЭБУ двигателя.
Замена ЭБУ иммо 3: при привязке приборки к ЭБУ иммо 3 код будет взят из ЭБУ и прописан в прошивку приборки, но т.к. существующие колбы жестко привязаны к коду ЭБУ двигателя, то старые колбы (привязанные к старому ЭБУ) не прописать к новому ЭБУ! Все варианты решения описаны в примере тут www.drive2.ru/l/5896559/
Вывод:
При замене ЭБУ двигателя на иммо 2 — существующие колбы менять не нужно!
При замене ЭБУ двигателя на иммо 3 — существующие колбы нужно менять на новые (чистые) или брать колбы иммо ранее привязанные к этому ЭБУ двигателя! Заметьте, что именно к ЭБУ двигателя, но не приборке!
Какие колбы правильные под наши авто?
Точный ответ дан тут (ссылка)
Несколько уточнений:
1. Колбы иммо 2 и 3 поколения — идентичны!
2. Указаны несколько наименований, моделей колб от разных производителей, но это один и тот же тип:
Transponder MEGAMOS Crypto 48
ID48
JMA
TP08
Silca : T6
Все перечисленные модели — это просто разные наименования колбы от разных производителей.
Поэтому всем советую при покупке уточнять точную модель колбы, т.к. например ID48 существует несколько разновидностей (это обозначение не уникально на сайтах некоторых продавцов), но если видите T6 или TP08 — то эта колба точно вам подойдет.
Какая связь между колбой иммо и выкидным (радио) ключом?
Никакой! Колба иммо связана с приборкой и ЭБУ двигателя. Радиоключ связан с блоком комфорта.
Разве что физическая связь, т.к. колба иммо вставлена внутрь корпуса радио ключа.
Где купить колбы иммо?
Магазины-ключники, официальные дилеры, авито, алиэкспресс, иБэй, форумы по авто…
Используйте поисковики и быстро найдете.
Я покупал 3 раза эти ID48 (Silca T6) (уже недоступны на али) и один раз брал 10 шт тут — проверено, что чипы правильные и хорошо работают!
У меня два прописанных ключа, хочу прописать ещё один. Нужно ли менять колбы в уже прописанных ключах?
Не нужно, родные ключи (колбы иммо) перепривяжутся.
Можно ли прописать б/у колбу id48 к моей машине?
Колба ID48 может использоваться как в иммо 2, так в иммо 3.
Если она использовалась в иммо 2 — то её можно без проблем привязать и сколько угодно раз к разным машинам. Вот такие и покупают на разборках и привязывают.
При этом «привязка» к старой машине стирается.
Если использовалась в машине иммо 3 (с мозгами двигателя иммо 3 и соответственно приборкой тоже иммо 3) — то колба один раз привязывается к машине иммо 3 и блокируется! То есть её можно сколько угодно раз перепривязать к этой же машине, а к другой — никак (совсем никак).
Есть ещё вопросы?
Пишите в комментариях и дополню по существу.
Что такое иммобилайзер и как он работает?
Заводскими иммобилайзерами автомобили зарубежного производства начали оснащаться примерно с 1995 года, а отечественные с 2000 года. Большинство систем состоят из:
Транспондера — микросхемы радиочастотной идентификации (далее чип), расположенного внутри ключа зажигания.
Считывающей катушки в виде пластмассового кольца на замке зажигания.
Электронного блока (иммо), предназначенного для обработки и хранения кода записанных ключей.
Блока управления двигателем (ECU).
Для автомобилей группы VAG (Audi, WV, Seat, Skoda) характерно совмещение иммобилайзера с приборной панелью. Исключение составляют автомобили более ранних годов выпуска, где иммобилайзер представляет собой отдельную коробочку (immobox) размером с пачку сигарет, размещенную недалеко от замка зажигания. В автомобилях других производителей возможно как совмещение функций иммо с бортовым компьютером, так и разделение функций на две части: на замке зажигания расположен усилитель сигнала катушки, а обработка кода производится или в блоке управления двигателем или отдельным блоком иммо.
Работа иммобилайзера организована следующим образом: при включении зажигания блок иммобилайзера на короткое время подает высокочастотный сигнал на катушку связи с чипом ключа и ждет код ответа через эту же катушку. Через этот высокочастотный сигнал и осуществляется питание и связь с чипом в ключе. В некоторых системах иммо передает и уникальный код запроса, говорящий чипу ключа о том, что чтение производится «родным» автомобилем (практически все европейские и японские автомобили с 2000 года). В ответ чип отправляет свой персональный код. Принятый код сравнивается с кодами записанных ключей в памяти иммобилайзера, и если он совпадает, то устанавливается связь между иммобилайзером и блоком управления двигателем. Связь происходит в цифровом виде или по К-линии или по шине CAN и представляет собой запрос-ответ. ECU передает иммо 4 байта случайного числа, иммо шифрует эти байты определенным образом и отдает 4 байта ответа обратно моторному блоку. Если все происходит правильно, то разрешается запуск двигателя. Если на каком либо этапе происходит сбой, двигатель заводится и сразу глохнет. Прерывается как работа бензонасоса, так и импульсы на форсунки и подача искры на свечи. Запрет запуска идет на программном уровне.
В случае утери ключей зажигания, замена самого замка не решает проблемы. Электроника не даст запустить двигатель. Так как же быть? Существуют несколько способов победить сложившуюся ситуацию. Для ВАЗов самое простое решение, это замена ECU. В магазины поставляются «чистые» блоки управления двигателем, тоесть функция иммобилайзера не активирована. Так же возможно перепрошить родной ECU и избавить владельца авто от покупки довольно дорогого блока. Надо учесть, что при деактивации иммо на Калинах и Приорах, утрачиваются функции управления со штатного брелка! Поэтому что бы полностью восстановить работоспособность системы, надо очистить и память иммобилайзера, а после обучить новые ключи.
С иномарками немного сложнее, так как для записи новых ключей используется специальное оборудование. Иногда возможно подобрать блок управления из другого региона поставок. Например, Мицубиси Паджеро вплоть по 2000 год выпуска, поставляемые в Арабские Эмираты, в своей комплектации иммо не имели. Американские варианты европейских и японских авто то же зачастую шли без иммобилайзеров. Опять же, что бы не заниматься поисками другого ECU, можно его перепрограммировать, используя прошивку аналогичного блока, но без иммобилайзера. Второй вариант, это установить эмулятор работы иммобилайзера и чип в ключе на работу иммо уже влиять не будет. Этот метод работает только в иммо первого и второго поколения. Третий способ самый дорогостоящий и нецелесообразный. Нужно заменить блоки (ECU+IMMO+ключ или транспондер) на обученные работать в связке от другой машины. Если, например, на Гольф 4 1998 года выпуска переставить блок управления двигателем и приборную панель, то машина будет заводится ключом, приписанным к новой панели. В принципе работы иммобилайзера действует одно постое правило – не блок иммо адаптируется к ключу, а ключ к блоку иммо! Иными словами – логин иммо записывается в транспондер ключа, а не наоборот. И последний вариант, самый правильный и разумный — адаптировать новые ключи при помощи диагностического оборудования.
Вот как должна происходить запись новых ключей на автомобиль группы VAG по версии завода-изготовителя и дилеров. Дилер отсылает на завод номер иммобилайзера, указанный либо на бирке с ключами, либо прочитанный диагностической программой. На заводе по этому номеру из базы данных извлекают 4-х значный PIN-код и шифруют его с кодом этого дилера и конкретной датой, когда должно производиться программирование ключей. Полученный 7-ми значный логин отсылается дилеру. Дилер вводит 7-ми значный логин в диагностический прибор, который производит обратное преобразование. В иммобилайзер по диагностике отправляется 4-х значный логин. Иммобилайзер сверяет логин, полученный от диагностического оборудования с логином хранящемся в своей памяти, и разрешает запись ключа. Конечно, зная PIN-код, весь процесс привязки новых ключей происходит намного быстрее.
Ответы на часто задаваемые вопросы.
Я потерял ключи. Возможно ли решить проблему не на дилерской станции?
Да, на сегодняшний день есть методики привязки ключей без участия завода-изготовителя и дилера, даже если Вы не знаете PIN-код. Для этого существуют различные приспособления, программы и адаптеры, с помощью которых можно «вытянуть» логин из иммобилайзера неразбирая машины и легко прописать другие ключи. Ну и конечно без определенных навыков и опыта здесь не обойтись. Естественно ключики и замок с Вас!
Где взять новые ключи?
Новые ключи можно заказать через дилеров, либо у так называемых «ключников». А вообще можно адаптировать и не новые ключи. Главное что бы транспондер соответствовал модели иммобилайзера, с которым он будет работать, иначе прописать ключ будет невозможно, ну и естественно сам ключ зажигания должен подходить к замку. Как правило, б/у ключи покупают на разборах вместе с замком.
Решил самостоятельно установить сигнализацию с автозапуском. Как обойти иммобилайзер?
Обходить его не надо, а вот пожертвовать одним из «рабочих» ключей Вам придется. Нужно аккуратно разобрать ключик, достать из него транспондер и приклеить его к считывающей катушке на замке зажигания. Таким образом, иммобилайзер будет идентифицировать код якобы вставленного в замок ключа и никакого запрета на запуск двигателя не будет.
Машина длительное время стояла в гараже. АКБ разрядился. После установки нового аккумулятора машина заводиться и сразу глохнет. При включении зажигания на панели приборов мигает лампа иммобилайзера. Что можно сделать?
Самостоятельно ничего, так как сначала надо продиагностировать систему, а уж потом делать выводы. Причин здесь может быть несколько. Во-первых, могла слететь синхронизация между ECU и иммо. Во-вторых, иммо не может прочитать ключ. Довольно частый дефект. Причина – плохой контакт в разъеме считывающей катушки. В-третьих, иммобилайзер «забыл» ключи, значит придется заново их адаптировать. И конечно, могла слететь сама прошивка памяти блока иммобилайзера или панели приборов. Это самое неприятное, но поправимое. В любом случае надо обращаться к специалистам!
Все про иммобилайзер на VAG
Иммобилайзер
Что такое иммобилайзер и что важно знать о нем?
Устройство под названием иммобилайзер предотвращает несанкционированный запуск двигателя без подходящего ключа. Отдельные компоненты этого составного устройства могут присутствовать во многих частях автомобиля. Различные, отличающиеся друг от друга, противоугонные системы-иммобилайзеры использовались в разные годы на разных моделях автомобилей. Следовательно процедуры взаимодействия с ними также различны. Чаще всего отдельные составляющие иммобилайзера мы можем обнаружить в ключах зажигания, блоке управления двигателем (ECU), приборной панели (если автомобиль не оснащен отдельным блоком, не встроенным в приборную панель). В некоторых случаях другие модули, либо части автомобиля могут быть связаны с иммобилайзером. Например, некоторые новые модели Ауди и Мерседес определяют коробку передач, как части системы иммобилайзера.
Какие автомобили оснащались иммобилайзерами?
В Америке и Канаде большая часть моделей Volkswagen / Audi до 2000 года не оснащались иммобилайзерами. В других странах устанавливать иммобилайзер начали раньше, чем в Америке, или Канаде. На большей части автомобилей модуль иммобилайзера интегрирован в приборную панель автомобиля. Автомобили более высокого класса, например такие, как Audi A5, A6, A8 и Q7 оснащаются отдельным блоком иммобилайзера, доступным по адресу 05 — Acc/Start Authorization. Многие автомобили не принадлежащие американскому рынку, а так же американские VW Golf Cabriolet (1E) и VW Transporter/Eurovan (7D) имеют отдельностоящий блок иммобилайзера, доступный по адресу 25.
Какой иммобилайзер у моей машины и какие процедуры доступны?
Исходя из длины PIN-кода (4, 5 или 7 цифр) невозможно точно определить поколение/модель иммобилайзера.
PIN-код иммобилайзера не привязан к конкретной дате выпуска. Скорее он зависит от модели автомобиля, а в некоторых случаях и от Страны/Рынка продажи.
Примечание: Автомобили не оснащенные иммобилайзером не имеют на приборной панели пиктограммы в виде ключа и заведутся и в том случае, если вы просто сделали дубликат ключа. На ключе так же может присутствовать перечеркнутая надпись W, которая говорит о том, что ключ без иммобилайзера.
Иммобилайзер автомобилей группы VAG, 1 поколение иммобилайзера.
Ключи, оснащенные иммобилайзером первого поколения обычно имеют небольшого размера букву F на лезвии ключа, которая говорит о присутствии Festcode (фиксированного кода). Автомобили, оснащенные Иммобилайзером 1 поколения продавались по всему миру, за исключением северной америки.
Определить первое поколение иммобилайзера можно исходя из идентификационного/серийного номера. Все VW, Seat и Skoda иммобилайзеры 1 поколения содержат в серийном номере символы 3Z (например, VWZ3Z0S1101234).
Привязка ключей (отдельный блок иммобилайзера, не встроенный в приборную панель).
Привязка ключей (модуль иммобилайзера встроен в приборную панель).
Замена блока управления двигателем.
Замена (прошивка) блока иммобилайзера (отдельный блок иммобилайзера, не встроенный в приборную панель).
Замена / прошивка иммобилайзера (встроенного в приборную панель).
Иммобилайзер автомобилей группы VAG, 2 поколение иммобилайзера.
Многие автомобили, проданные в северной америке в 2000-2001 модельного года, оснащались иммобилайзерами 2 поколения. Европейские автомобили оснащались данным типом иммобилайзера начиная с 1998 года. Для того, чтобы достоверно установить установлен ли на вашей машине данного поколения иммобилайзер воспользуйтесь сканером VAG-COM / VCDS: выберите приборную панель (либо адрес 25 — Immobilizer для автомобилей с отдельным блоком иммобилайзера) и посмотрите значение поля «Экстра». Вы должны увидеть 14 значный ID-номер, как, например Immo-ID VWZ7Z0W0648696. Там не должно быть 17-ти значного VIN номера.
Привязка ключей (модуль иммобилайзера интегрирован в приборную панель).
Привязка ключей (отдельный блок иммобилайзера, не встроенный в приборную панель)
Замена блока управления двигателем
Замена приборной панели со встроенным иммобилайзером.
Замена (прошивка) блока иммобилайзера (отдельный блок иммобилайзера, не встроенный в приборную панель).
Иммобилайзер автомобилей группы VAG, 3 поколение иммобилайзера.
Многие автомобили, начиная с 2002 года, продаваемые в Северной Америке (NAR), как и во многих других местах, оснащались иммобилайзером 3 поколения. Используя диагностический сканер VAG-COM/VCDS выберите приборную панель (либо 25 адрес — в случае с отдельным блоком иммобилайзера) и посмотрите в поле «экстра». Там вы должны увидеть 14 — значный ID иммобилайзера и 17 — значный VIN — номер, как, например: WVZKB58001H231169 VWZ7Z0W0648696. Первая 17-значная строка — VIN — номер, а вторая 14-значная строка — ID иммобилайзера. Ключи, которые ранее уже были «привязаны» к аналогичному иммобилайзеру 3 поколения, не могут быть использованы повторно (имеется ввиду иммобилайзер 3 поколения с отличным ID). В некоторых случаях имеет смысл проверить в измерительном блоке (MVB) 081 блока управления двигателем VIN — номер и ID иммобилайзера.
Привязка ключей (модуль иммобилайзера интегрирован в приборную панель).
Привязка ключей (отдельный блок иммобилайзера, не встроенный в приборную панель)
Привязка ключей (отдельный блок с системой KESSY)
Замена блока управления двигателем
Замена топливного насоса (V6 TDI только)
Замена приборной панели со встроенным иммобилайзером
Замена иммобилайзера (отдельный блок, не интегрированный в приборную панель)
Замена блока иммобилайзера (система KESSY)
Имобилайзер 3, блоки измерения.
Иммобилайзер автомобилей группы VAG, 4 поколение иммобилайзера.
Многие новые автомобили, включая все модели Golf/Jetta (1K) оснащены иммобилайзерами 4 поколения. Существуют многие типы данного иммобилайзера. У многих невозможно вообще нигде увидеть 14-значный ID имобилайзера. Более вероятно увидеть «Плавающее» значение в усоверщенствованном ID иммобилайзера. This Challenge changes every Time Terminal 15 (Ignition) is cycled.
Что необходимо знать, так это то, что модели VW 4A (с адаптацией) имеют серийные номера, содержащие символы VWZ (например, VWZ7Z0G7051888). Модели VW, использующие VWX (например, VWX7Z0G7051888), либо не показывающие серийные номера вообще, не используют адаптацию, а используют изменяемое «Плавающее» значение в усовершенствованном ID иммобилайзера. Системы с «Плавающим» значением не поддерживаются на данный момент сканероами VAG-COM и VCDS. Это означает, что с данными системами не могут быть выполнены следующие манипуляции:
Привязка ключей
Замена / прошивка блока управления двигателем
Замена приборной панели со встроенным иммобилайзером
Замена блока иммобилайзера, интегрированного в систему KESSY
Иммобилайзер автомобилей группы VAG, 5 поколение иммобилайзера.
На данный момент иммобилайзеры данного типа не поддерживаются. Информация о них недоступна.
Какую информацию необходимо знать перед тем, как проводить манипуляции с иммобилайзером?
Диагностический сканер VCDS может произвести «привязку» (обучение) ключей при наличии у владельца автомобиля PIN — кода. До 2002 года многие автомобили поставлялись с пластиковой карточкой, которая содержала 4 — значный PIN — код. Многие производители, такие, как Seat, Skoda использовали данный метод до 2008 года. До Апреля 2005 года (только Америка) была возможность узнать код у официального дилера посредством онлайн сервиса, введя VIN — номер. К сожалению VW/Audi отказались от данного сервиса ина данный момент официальный диллер не предоставляет информацию о PIN — кодах автомобилей. GeKo — система отправляет теперь PIN — код напрямую официально-зарегистрированному дилерскому диагностическому устройству, которое связывается с машиной и передает ей PIN — код напрямую никому его не показывая.
Многие компании продают программное и аппаратное обеспечение, позволяющее извлекать PIN — код из автомобиля, который затем может быть использован сканером VCDS.
Для Американского рынка автомобилей ассоциация NASTF работает с автопроизводителями, включая Фольксваген груп для того, чтобы определить разрешенные методы доступа к информационным системам иммобилайзера, используя Secure Data Release Model (SDRM).
erWin предлагает свои решения в данном направлении. Более подробную информацию можно почерпнуть, перейдя по следующей ссылке: ОФИЦИАЛЬНОЕ руководство по ремонту VOLKSWAGEN, AUDI, SEAT, SKODA.
Приведенная ниже таблица показывает, какие условия необходимы для того, или иного действия. Требования и последовательность действий в различной степени зависят от того, устанавливаемые компоненты новые, либо бывшие в употреблении.
Пожалуйста, учтите, что здесь приведена общая информация и, как и везде, имеют место быть исключения! РИСУНОК 1
Принцип действия 7 — значного PIN/SKC?
Необходимо ввести следующую информацию:
7-значный SKC, подходящий под ваш ID — номер иммобилайзера.
Дату, когда вами был получен 7-значный SKC код у дилера.
Workshop Code (WSC) дилера.
Номер импортера дилера. РИСУНОК 2
Иммобилайзер заблокирован, как запустить двигатель
Сегодня практически на каждом современном автомобиле установлен иммобилайзер. Задача устройства состоит в том, чтобы путем блокировки зажигания, стартера, подачи горючего, а также других электронных систем предотвратить не санкционированное управление автомобилем.
Но важно понимать, что иммобилайзер не защищает от угона, он только блокирует запуск двигателя. Поэтому для максимальной гарантии того, что ваш автомобиль будет находится там, где вы его оставили, стоит обратить внимание на механические противоугонные устройства.
Иммобилайзер безусловно полезная и надежная система защиты, но бывает ситуации, когда и в ее работе происходят сбои, а именно – несанкционированная блокировка запуска двигателя.
Как поступать в такой ситуации? Как отключить иммобилайзер? На эти и другие вопросы мы ответим в этой статье. Также материал будет полезен для владельцев Лада Приора, Калина, Гранта, ВАЗ 2110/2114/2115, Шевроле Нива, и других автомобилей.
Чем иммобилайзер отличается от обычной сигнализации?
Основное отличие иммобилайзера от сигнализации — меньший радиус его действия и более продвинутый, можно сказать, интеллектуальный принцип защиты. Все это значительно уменьшает вероятность угона автомобиля.
К примеру, чтобы перехватить сигнал, идущий от брелока управляющего обычной охранной системой, злоумышленник может находится от машины на значительном расстоянии – несколько десятков метров.
С иммобилайзером так не получится, чтобы перехватить сигнал нужно находится непосредственно рядом с автомобилем, а это ограничивает возможности угонщиков в разы.
Еще одно преимущество иммобилайзера, это практически невозможность его копирования ведь для этого понадобится специальная мастер-карта, что не скажешь про брелоки сигнализации, которые в наше время, знающими людьми, просто поддаются дублированию.
Типы устройств
Сейчас существуют три основных типа иммобилайзеров:
Первый тип иммобилайзеров характеризуется большим радиусом действия, благодаря более мощным плате и антенне. Его задача состоит в том, чтобы заблокировать двигатель во время движения автомобиля.
Устройство активно применяется не только различными финансовыми и другими организациями, но и частными лицами.
Суть состоит в том, что, если вместо законного владельца, в результате насильственных действий над ним, оказался другой водитель, можно было бы на большом расстоянии заблокировать двигатель на ходу. Главное, чтобы управляющий брелок остался у хозяина машины.
Правда это же можно делать и мобильными системами через смартфон или системами GPS контроля, к примеру, автомобильными спутниковыми поисковыми модулями.
Второй тип (контактные иммобилайзеры) – предусматривает наличие специальной считывающей платы в замке зажигания и ключа с чипом, в котором прошит уникальный код.
Недостатком таких устройств являет то, что потеря или попадание ключа в другие руки может привести к неприятным последствиям. Поэтому некоторые автовладельцы вынуждены тратиться на установку дополнительных средств защиты, таких, как устройств для сканирования отпечатков пальца или небольшой клавиатуры для ввода кода.
Третий тип — бесконтактные иммобилайзеры. Они более надежные в плане защиты, чем контактные. Дело в том, что основой здесь является специальный чип, который посылает сигнал с небольшого расстояния (до 0.1 метра) на принимающую плату.
Чип может быть вмонтирован в любую не привлекающую внимание вещь, а плата может принимать сигнал через антенну, размещенную в любом месте известном только владельцу авто. Т.е. если чип попал в другие руки, но нужно еще и знать куда его приложить, чтобы завести автомобиль.
Сейчас в комплекте большинства новых моделей автомобилей идут штатные иммобилайзеры. Их устанавливают еще на заводе, а поэтому данные устройства максимально интегрированы в электронику и конструкцию машины.
Но если они не удовлетворяют критериям безопасности автовладельца, можно дополнительно поставить еще один иммобилайзер в качестве противоугонного устройства.
Как работает иммобилайзер, конструктивные особенности
Чтобы разобраться, как разблокировать иммобилайзер, нужно понять из чего он состоит и как работает. Разберем на примере контактного типа устройства.
Основные конструктивные элементы иммобилайзера: электронный блок управления, система управления с катушкой, исполнительные механизмы, запрограммированный чип (транспондер).
Некоторые иммобилайзеры могут работать без участия водителя защищая автомобиль от ограбления, но это относится к дорогим моделям.
Благодаря своей компактности, современные иммобилайзеры устанавливаются настолько скрыто, что выявить их, а тем более их тип, практически невозможно, что додает им еще один плюс.
Как все происходит
Разберем на примере автомобилей Лада Калина, Приора, Гранта, Нива Шевроле в которых установлен штатный иммобилайзер АПС 6.
Как мы знаем, в ключе зажигания есть чип-транспондер с уникальным кодом, это касается и обучающего ключа с красной меткой и рабочего.
При вставлении ключа в замок зажигания с помощью катушки, которая расположена рядом по кругу, происходит считывания кода с чипа-транспондера. Информация сразу же передается в блок АПС 6.
Данный блок сравнивает полученный код с кодом, который находится в ЭБУ в постоянной памяти.
Если коды совпадают, то АПС дает разрешение на запуск двигателя. В ином случае завести автомобиль не получится.
Как понять, что проблема в иммобилайзере?
Чтобы понять, что проблема в иммобилайзере, а не в чем-либо другом, нужно обратить внимание на панель приборов.

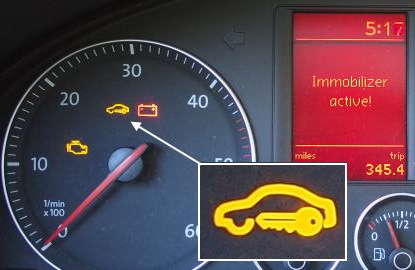

Если через 6 секунд, после включения зажигания, на панели приборов загорается сигнализатор в виде автомобиля и мигает на протяжении 20 с, при этом два раза слышны группы сигналов с периодом в 10 с, то возникшая проблема вызвана иммобилайзером.
Это касается перечисленных выше марок автомобилей где установлен блок АПС 6.
Заблокирован запуск двигателя? Не спешите с выводами
Бывают ситуации, когда многие автовладельцы грешат на заблокированный иммобилайзер, а в действительности проблема в другом.
Обратите внимание на следующе моменты:
Без помощи специалистов вы не обойдетесь при:
Что делать если иммобилайзер заблокировал запуск двигателя
Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.
Разблокировка с помощью ИК передатчика
Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.
В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).
Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.
Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.
Как разблокировать с помощью кнопки центрального замка
Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.
Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан.
Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.
Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:
Обходчики
Как привило, обходчики иммобилайзеров устанавливают на СТО. Там же могут и полностью отключить систему защиты, но делать это должны хорошие специалисты, так как здесь придется вмешиваться в работу электроники.
Суть работы обходчиков заключается в том, что через них, обходя иммобилайзер, замыкаются нужные контакты, тем самым двигатель удается разблокировать.
Распространённые типы обходчиков:
В первом случае обходчик представляет из себя устройство имитирующее ключ, реле управления и антенну. Он предназначен для работы с модулями RFID.
В салоне автомобиля, как можно ближе к модулю иммобилайзера, устанавливается транспондер с имитацией ключа. Может устанавливаться как обычная, так и дополнительная антенны для усиления сигнала.
Во втором случае важно понимать, что в системе VATS сам двигатель не блокируется, а блокирует электрику и топливную систему.
В блокирующую цепь подключается резистор, который должен иметь сопротивление не выше 5%, чем у аналога находящегося в ключе зажигания.
Как сделать обходчик самому?
Любой обходчик иммобилайзера имитирует сигнал, поступающий для разблокировки. Самостоятельно можно сделать устройство используя реле управления, комплектную метку, второй ключ и проволоку.
Все должно срабатывать по умолчанию тогда, когда модуль активен или автоматически.
Что делать, если иммобилайзер не видит ключ?
Иммобилайзер заблокирует двигатель если при считывании программного кода с ключа произойдет сбой или нужный сигнал не определиться.
Это может произойти из-за конструктивной или технической ошибки, которая не связана с работой центральной платы устройства.
Для решения проблемы попробуйте использовать второй ключ, возможно на первом села батарейка, а также обратите внимание на внешнюю антенну иммобилайзера, она может выдавать сигнал слабее необходимого.
В крайнем случае, придется перепрошивать модуль иммобилайзера, перед этим нужна его полная диагностика.
Подробнее на этой теме мы остановимся ниже.
Что делать если случайно заблокировали двигатель?
Если по непонятной причине двигатель был заблокирован, то скорее всего вы сделали что-то не так и иммобилайзер активировал еще одну функцию, которая и произвела блокировку.
Тут многое зависит от того, какая система защиты установлена. Но в любом случае нужно обратить внимание на информацию на брелоке.
Если стоит иммобилайзер StarLine, то при возникшей проблема на брелоке активируется надпись IMMO, при этом лампочка будет часто мигать.
Разблокировка иммобилайзера на автомобилях Лада
На автомобилях Лада Калина, Приора, Гранта, Нива Шевроле установлен штатный иммобилайзер АПС 6. Проблема блокировки запуска двигателя может возникнуть по причине его неисправности.
Если иммобилайзер неисправен, то, как уже говорилось выше, через 6 с после попытки завести двигатель на панели приборов появится на 20 с мигающий сигнализатор в виде автомобиля и будут слышны группы сигналов.
В группе сигналов может быть от одного до четырех звуков, каждый из которых указывает на определенную неисправность:
Один сигнал (дублируется через 6 секунд) — не читается код в чипе ключа по причине вышедшего из строя транспондера или катушки связи.
Чтобы проверить катушку иммобилайзера нужно замерить ее сопротивление, которое должно быть в пределах от 6 до 8 Ом. Для этого снимите декоративный кожух вокруг рулевой колони.
Там найдите колодку с белым и синим проводами и замерьте мультиметром сопротивление на них.
Если с катушкой все в порядке, то нужно прозвонить цепь дальше от замка зажигания до блока управления АПС 6. Для этого ставим заглушку между контактами белого и синего проводов.
Снимаем основную колодку с блока иммобилайзера (для этого придется разобрать переднюю панель) и прозваниваем мультиметром цепь через контакты 1 и 11.
Если возникли подозрения на чип-транспондер в ключе, то разберите его и убедитесь в наличии чипа и целостности всех элементов, включая и контактов.
Иногда, при выявленных повреждений на плате, ее пропайка помогает разблокировать иммобилайзер.
Если проблема не устранилась, то придется приобрести новый пульт ДУ и обучить его с помощью мастер-ключа (с красной меткой).
Если мастер ключом запустить двигатель также не получается, то ситуация усложнилась. Проверьте есть ли в нем чип и как он обозначается. Для выше указанных марок автомобилей он должен обозначаться PCF7936AS.
Дальше нужно проверить состояние ключа у специалиста, и он уже скажет можно ли исправить этот или нужно покупать новый.
Если был куплен новый чистый обучающий ключ, то нужно очистить память ЭБУ от программного кода, который соответствует старому ключу и заново переобучить систему. Если память очистить нет возможности, то придется приобретать новый ЭБУ, что не так дешево.
Также неисправность может возникнуть в самом блоке иммобилайзера АПС 6. Чтобы в этом убедится придется установить другой блок, который гарантированно исправен.
Но важно знать, что новый установленный блок нужно будет обучить с помощью ключа с красной меткой.
При неисправном блоке АПС его, как правило, меняют на новый, так как ремонт старого мало эффективен.
Для большей наглядности распиновка контактов блока АПС 6 показана ниже.
Два звуковых сигнала (повторяются через 6 с) — нет связи между контролером системы управления двигателем (КСУД — находится в ЭБУ) и блоком управление АПС.
На ЭБУ автомобилей серии ВАЗ чаще всего устанавливают контроллеры Январь 7.2 и М 7.9.7.
В данной ситуации нужно проверить W-линию способом прозвона. Данная линия соединяет 18 контакт на блоке иммобилайзера АПС 6 и 71 контакт на контроллере ЭБУ (Январь 7.2 и М 7.9.7). Для этого используем мультиметр.
Также может не поступать питание на блоки управления АПС и ЭБУ. Для контроллеров Январь 7.2 и М 7.9.7 проверяем напряжение 12В:
Контакты питания АПС 6 можно найти на схеме распиновки, показанной выше.
Если напряжение на блоки поступает, то переходим к следующему этапу проверки – неисправность внутренних цепей по W-линии к блокам КСУД и АПС 6.
Для этого придется менять проверяемые блоки на заведомо исправные. Придется снова обучать блок иммобилайзера АПС 6 с помощью красного ключа.
Что касается ЭБУ, то оно должно быть чистым без прописанных в нем кодов для других ключей. И также его обучаем. Если исправность ушла, значит проблема была в одном из блоков.
ВАЖНО: Если была произведена замена только одного блока, то обучение можно проводить старым ключом с красной меткой, так как информация о нем прошита сразу в двух блоках (АПС и ЭБУ). А если заменены сразу два блока, то придется приобрести новый обучающий ключ с красной меткой.
Три сигнала. Ключ не от этого автомобиля, хотя и считывается или его нет в памяти АПС.
Если, при использовании обычного ключа, лампочка иммобилайзера горит постоянно и слышны три сигнала, значит система не обучена и ее просто нужно обучить ключом с красной меткой.
Если, при использовании обучающего ключа с красной меткой, тоже мигает индикатор и слышны 3 сигнала, это значит, что, либо он, либо блок АПС считаются чужими.
В случае с блоком АПС 6 его нужно обучить своим главным ключом, тем, код от которого прописан в памяти КСУД.
Если же система считает ключ чужим, то придется очистить память КСУД, приобрести новый или чип к нему и переобучить всю систему старым ключом. В данном случае лучше обратиться к специалистам.
Четыре сигнала и индикатор иммобилайзера мигает – КСУД уже был обучен для другой системы, и он не дает разрешение на запуск двигателя.
Чтобы решить проблему придется программным способом очистить память контроллера ЭБУ от старого ключа и снова переобучить всю систему. Или же приобрести новый КСУД и тоже обучить его.
Прошивка других ключей
Когда иммобилайзер был разблокирован можно сделать «привязку» других ключей. Ниже описан общий процесс, для каждого типа устройство он может незначительно отличаться. Информацию нужно искать в инструкции.
У вас будет 15 сек времени, чтобы:
Как прописать новый ключ в Лада Калина
Разблокировка иммобилайзера на автомобилях ВАЗ
Речь идет про ВАЗ 2110/2114/2115 и другие инжекторы авто ВАЗ, где установлен блок иммобилайзера АПС 4. Так как система уже морально устарела многие опытные водители не рекомендуют ее активировать.
Но если кто-то уже активировал данную систему защиты, то рекомендуем посмотреть видео по решению проблем с ней.
В заключение можно сказать, что иммобилайзер – это устройство, без которого уже сложно представить современный автомобиль. Да, на 100% он не гарантирует, что машина будет не угнана, но проблем злоумышленникам он точно добавит.
Наличие такой системы защиты в автомобиле больших хлопот не доставляет и, как правило, долгое время она работает без сбоев. Но если вдруг иммобилайзер заблокировал запуск двигателя есть много способов его разблокировать.
Сделать это можно, как самостоятельно, так и обратиться в автосервисы, многие из которых смогут решить эту проблему.
Да, и не вешайте обучающий чип ключ – транспондер на одну связку с остальными ключами, он должен храниться отдельно и его важно не потерять.
Если где-то с чем-то не согласны, пишите в комментариях. И напоследок видео — как заново прописать штатный ключ иммобилайзера Форд Фокус 2.
