О работе климатической системы.

Для тех кто не очень понял логику работы климата делюсь своими наблюдениями.

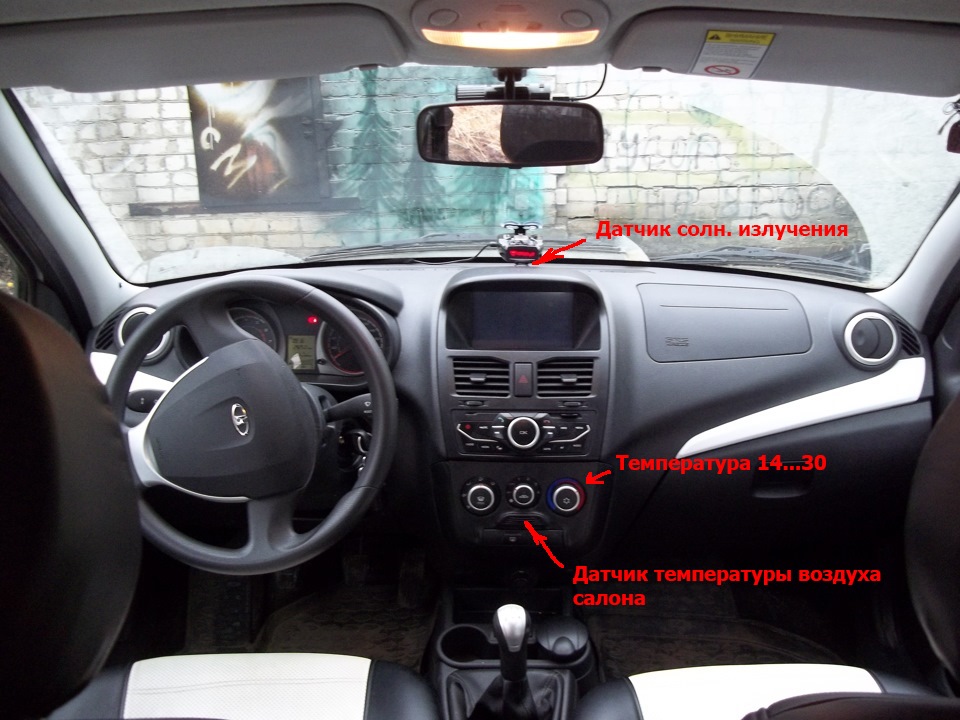

В салоне авто есть два датчика. Один на консоли ммс (солнечного излучения) второй датчик температуры под крутилкой на панели климата.
Положения правой крутилки температуры соответствуют диапазону от +14 до +30 градусов. С делением в 1 градус. Центральное положение 22 градуса.

При выставлении нужной вам температуры, с помощью данных, получаемых с датчика в панели климата компьютер пытается поддерживать температуру. В датчике есть маленькая крыльчатка, которая, я так понимаю вращается и затягивает воздух из салона для пущей верности показаний салонной температуры.

Датчик солнечного излучения нужен для корректировки показаний датчика температуры, я так понимаю увеличивает интенсивность охлаждения салона.

Теплый воздух в авто режиме дует в ноги потому что, как известно теплое поднимается вверх.
Соответственно показания прогрева салона будут более точные. Да и сам прогрев по логике будет быстрее и равномернее.
Конечно это не очень удобно, я считаю небольшой обдув лобовика надо было оставить во всех положениях заслонок. Но есть возможность ручной регулировки направления воздуха левой крутилкой даже в авто режиме. После выключения зажигания эти настройки сбрасываются.

Холодный воздух наоборот дует в верхние и центральные воздуховоды и опускается вниз. Вообщем режим — прогрев дует в ноги, режим — охлаждение вверх.

При прогреве в автоматическом режиме вентилятор печки включается на 40 градусах ОЖ (хотя и до 40 он еле еле крутится) и на полную мощность при 60.
Но есть косяк. Если завестись не в автоматическом режиме и потом его включить, вентилятор начинает молотить на полную даже при холодном двигателе

Источник

Как это работает: климат-контроль

Выясняем, каким образом устроен климат-контроль и в чем его преимущества над обычным кондиционером.
Как это работает: климат-контроль

Многие водители и пассажиры, наверное, обращали внимание, что если в машине, оснащенной кондиционером, включить режим охлаждения воздуха, то через какое-то время в салоне станет неестественно холодно. Обратную ситуацию можно заметить и с работающей печкой — когда через определенное время в автомобиле вместо теплого климата образуется «Ташкент». Все дело в том, что обычные кондиционер и печка не умеют измерять температуру в салоне и с упрямством осла будут работать с неизменным напором, пока водитель вручную не сбавит обороты вентилятора и не прикроет воздушную заслонку.

Климат-контроль же лишен таких недостатков — водителю достаточно задать нужную температуру (комфортными условиями для человека считаются 22-24 градусов по Цельсию) и забыть о нем, поскольку «погода» в машине будет поддерживаться автоматически. Каким же образом достигается такая благодать? Вот тут как раз резонно обратиться к устройству климат-контроля. Простыми словами, инженеры подружили между собой кондиционер и печку (отопитель), научив их работать сообща, а кроме этого установили внутри машины датчики, которые и помогают поддерживать столь желанное постоянство. Как только датчики фиксируют, что температура в салоне начинает падать, то задействуется печка, а когда становится жарко — на первый план выходит кондиционер. При детальном рассмотрении устройство и принципы работы «среднестатистического» климат-контроля, понятное дело, окажутся несколько сложнее.

В упрощенном варианте работа климат-контроля осуществляется следующим образом: воздух с улицы нагнетается вентилятором в испаритель (один из ключевых элементов кондиционера), в котором он охлаждается и сушится. Затем воздушный поток направляется в печку, в которой он прогревается и затем подается в салон. Таким образом, основной задачей климат-контроля является смешивание холодного и теплого воздуха, чтобы он отвечал заданной водителем или пассажирами температуре.

Что задействовать в тот или иной момент (кондиционер или печку) климат-контроль решает не только основываясь на показаниях температурных датчиков в салоне, но и с оглядкой на температуру воздуха за бортом. Тут ему на помощь приходит датчик наружной температуры. То есть, если на улице мороз, то комфортный климат в салоне будет создавать отопитель, а если жара — то кондиционер. Другими словами, установив однажды нужную температуру, и летом, и зимой она будет поддерживаться автоматически.

Каждый климат-контроль имеет свой алгоритм работы, совершенство которой будет зависеть от количества датчиков, потенциометров заслонок, воздуховодов, программного обеспечения. Например, в морозный период простые системы могут сразу направить в салон прохладный воздух, в то время как более продвинутые климатические установки сперва направят поток на стекла, чтобы они оттаяли и не запотевали, а потом по мере прогрева двигателя направят его в ноги и только лишь по достижению заданной комфортной температуры — в область лица. Более того, дорогие системы могут даже учитывать интенсивность солнечного излучения, влажность, а также анализировать качество забираемого с улицы воздуха, активируя в случае его загрязнения режим внутренней рециркуляции.

В режиме Auto электроника самостоятельно решает куда, с какой силой и какой температуры гнать воздух. Для достижения заданной водителем или пассажирами температуры зачастую потребуется определенное время, которое будет зависеть от уличной температуры. Современные климатические установки позволяют выбрать температуру от 14 до 28 градусов Цельсия.

Климат-контроль бывает одно-, двух- (можно установить разную температуру для водителя и переднего пассажира), трех- и даже четырехзонным. В последних двух вариантах создать свой индивидуальный микроклимат могут и задние пассажиры.
Советы по выбору климат-контроля

Если у вашей второй половинки другие температурные предпочтения, то безусловно есть смысл выбрать двухзонный климат-контроль. На самом деле, в современных машинах именно такие зачастую и устанавливают. Тут нужно не забыть поинтересоваться о максимально допустимой разнице температур. Иногда климатические установки не позволят установить для водителя, к примеру, 17 градусов, а для переднего пассажира — 25. Порой максимально возможная разница составляет 2-3 градуса по Цельсию. То есть если водитель установит 21 градус, то пассажир сможет лишь установить температуру в диапазоне между 18 и 24 градусами соответственно. Тем не менее, чем климатическая установка современней, чем она дороже, тем больше свободы получают как водитель, так и пассажир.

Кроме этого, стоит обратить внимание на количество температурных датчиков в салоне. Не секрет, что горячий воздух подымается вверх, в то время как холодный собирается в нижней части салона. Поэтому если датчик будет установлен, например, в крыше, то не исключен вариант, что вместо теплого воздуха на пассажиров будет подаваться холодный. Все дело в том, что расположенный сверху датчик будет считать, что салон прогрет до необходимой температуры, хотя на самом деле это не так. Системы, у которых датчики температуры установлены как снизу, так и сверху, понятное дело, будут работать гораздо совершенней. Компромисс — когда датчики устанавливаются непосредственно в передней панели, то есть по центру.

При выборе трех- или четырехзонного климат-контроля не лишним будет поинтересоваться, установлен ли сзади дополнительный блок отопителя/кондиционера. Нередко даже на автомобилях премиум-класса производители ограничиваются лишь дополнительным вентилятором, из-за чего в задней части салона растет погрешность между заданной и реальной температурами.

Источник

Как пользоваться кондиционером на автомобилях LADA

Кондиционерами оснащаются все современные автомобили LADA (Granta, Vesta, Largus, XRAY, 4×4, Niva). Среди владельцев много тех, для кого LADA стала первым автомобилем. В связи с этим появляется множество вопросов связанных с климатической системой. Например, как правильно включать и пользоваться кондиционером или чем климат-контроль отличается от кондиционера. Ответы на вопросы связанные с кондиционером есть в руководстве по эксплуатации автомобиля.

Важные замечания

Про рециркуляцию

Включение рециркуляции производится рукояткой №3 (Granta, Kalina) или нажатием на кнопку со стрелками по кругу №19 (Vesta, XRAY).

Как пользоваться

Рекомендации по выбору режима работы кондиционера:

Рекомендации по выбору режима работы климат-контроля:

Профилактика кондиционера

Перед первым включением кондиционера после покупки автомобиля, а также после перерыва в эксплуатации кондиционера 60 и более дней, независимо от внешних условий эксплуатации и времени года, рекомендуется производить профилактику системы кондиционирования:

При эксплуатации автомобиля в холодное время года (зимой) рекомендуется не реже одного раза в месяц при положительных температурах наружного воздуха (в теплом помещении, но не ниже +2 °С) производить профилактику системы кондиционирования по алгоритму, описанному выше.

Источник

Правильно пользуемся современными климат-системами

Хорошо настроенная климатическая система ― инженерный шедевр. Учитываются даже такие нюансы, как используемая в то или иное время года одежда.

Правильный микроклимат в салоне автомобиля ― это не только вопрос комфорта. Если температура в кокпите повышается с 25 С° до 35, время реакции водителя увеличивается примерно на 20%. Например, фирма SEAT считает, что «перегретый» водитель опасен в той же степени, что и пьяный с содержанием алкоголя в крови 0,5 промилле. Кроме того, климатические системы помогают держать чистыми окна. Всё это вопрос не только уюта, но и безопасности.

Парадокс заключается в том, что мощности отопителей и кондиционеров достигают 8–10 кВт, тогда как для поддержания комфортной температуры человеческого тела необходимо в 50–100 раз меньше. Дело в том, что основную энергию приходится тратить на нагрев или охлаждение самого автомобиля, в частности элементов интерьера. Около трети поверхности тела пассажира соприкасается с сиденьем ― именно поэтому подогрев или вентиляция (охлаждение) сидений при малых затратах энергии дают большой эффект. Но климатическая система в любом случае должна подавать в салон не менее пяти-десяти кубометров воздуха в минуту, в зависимости от размера машины.

Считается, что в салоне наиболее комфортна температура от 18 до 22 С°. Это среднее значение, потому что ближе к полу должно быть на пять-восемь градусов теплее, чем в области головы. Такова физиология. Не зря бабушка надевала вам в детстве тёплые носки: греть надо прежде всего ноги. А охлаждать летом эффективнее всего грудь, спину и руки. Поэтому при отоплении основной поток горячего воздуха должен быть направлен вниз, а холодный напор летом ― в центральные дефлекторы. Кстати, с их помощью наиболее эффективно остывает и задняя часть салона.

Цифры, задаваемые вами на автоматическом климат-контроле, ― всего лишь некий условный индекс уюта, а не точная температура в градусах Цельсия. В разных частях света у людей свои привычки и представления о комфорте, и автопроизводители это учитывают. Одна и та же фактическая температура в салоне может соответствовать 20–22 «градусам», выставленным на пульте европейского автомобиля и 22–24 «градусам» ― в машине азиатского бренда. Поэтому пересев из Фольксвагена в Nissan, не удивляйтесь, что будете замерзать при привычной цифре «22» на дисплее.

Ручное управление направлением обдува ― тоже в некотором роде иллюзия. Даже если речь идёт об автомобиле с прямым механическим управлением «печкой», например, перевод рукоятки в положение «в ноги» означает лишь то, что вниз пойдёт основной поток. Десять-двадцать процентов воздуха всё равно будет подаваться на лобовое и боковые стёкла, чтобы они не запотевали, а разница температур между верхними и нижними слоями не стала дискомфортной. Сейчас почти все «печки» и «кондеи» достаточно мощны, а разница между плохими и хорошими системами заключена именно в нюансах подобных тонких настроек.

Раздельный климат-контроль ― безусловный плюс. Однако под одним и тем же названием скрываются системы разной степени совершенства. В бюджетных машинах можно индивидуально менять лишь температуру. Водитель, которому нужно разморозить боковые стёкла, неизбежно заберёт тепло от ног пассажиров. Продвинутые системы позволяют позонно управлять также направлением и интенсивностью обдува. И даже тонко настраивать разницу температур по слоям.

«Лицо» климат-контроля ― его пульт управления. Мы считаем, что он должен быть организован логично и рассчитан на руки в перчатках. Хорошо, когда даже в автоматическом режиме на дисплее показывается, куда и как дует климатическая система, а не просто горит Auto ― это спасает от лишних манипуляций. Для России особенно важно, чтобы легко было на ощупь включить рециркуляцию воздуха ― вероятность «упереться» на шоссе в дымящий КамАЗ или карбюраторный пазик, не имея возможности обогнать их на протяжении нескольких километров, очень велика. Спасение от сажи и вони в салоне ― только в закрытии заслонки рециркуляции.

Даже простейшие автоматические системы имеют датчик солнечной радиации, потому что когда солнечный свет попадает на кожу, наше восприятие температуры меняется. В более дорогих автомобилях таких датчиков может быть несколько. А ещё инфракрасные сенсоры запотевания стёкол (лобового и передних боковых), качества воздуха, содержания углекислого газа в салоне, информация от навигационной системы, например, о тоннелях… Продвинутые системы оценивают температуру в разных местах внутри блока HVAC. В общем, температура в салоне на самом деле постоянно меняется ― но если климат-контроль настроен классно, мы этого не замечаем.

В большинстве автомобилей климат-контроли работают адекватнее, чем среднестатистический водитель, управляющий микроклиматом вручную. Я регулярно езжу в такси, и, по моим наблюдениям, лишь единицы шофёров понимают, что и как нужно делать. Самые распространённые ошибки ― подача горячего воздуха не в ноги, а вверх и полное отключение вентилятора. Недостаток воздухообмена и неправильное распределение температуры в салоне ― прямой путь к утомлению и той самой потере адекватного времени реакции. Смысла в выключении вентилятора ― ноль: климатическая система фактически перестаёт функционировать вовсе.

Поэтому самый важный совет: не мешай машине работать! Выставить комфортный индекс температуры, нажать кнопку Auto и ничего не трогать. Но сначала надо позволить автоматике работать максимально эффективно ― открыть все дефлекторы, не заслонять датчики и не открывать окна и люк. Правда, если нежарко и нет опасности запотевания стёкол, можно вручную отключить кондиционер. Многие современные компрессоры регулируются по производительности плавно и не увеличивают расход топлива так драматически, как было лет 20 назад. Однако физику не обманешь: несколько процентов роста расхода всё равно «кондей» даёт.

Современные блоки HVAC (Heating, Ventilation, Air conditioning) ― то есть собственно «комбайны», готовящие и поставляющие воздух в салон, ― рассчитаны на постоянное использование кондиционера. Понятие «кран печки» фактически ушло в прошлое ― на большинстве машин охлаждающая жидкость циркулирует в радиаторе отопителя и зимой, и летом. Порой отопитель последовательно «врезан» в малый круг системы охлаждения, через него проходит вся жидкость, и на морозе «печка» начинает греть раньше и сильнее. Так сделано даже на вазовских машинах. Но летом раскалённый радиатор, пусть и перекрытый заслонками, тоже частично подогревает забортный воздух ― и рука тянется к кнопке A/C.

Вообще, отапливать автомобиль проще не становится. Чем эффективнее и экологичнее оказываются современные двигатели, тем меньше тепла они отдают. Чтобы скорее протопить салон, приходится идти на хитрости ― играть опережением зажигания, использовать частичную рециркуляцию воздуха и более дорогие паяные радиаторы. Эффективны электрические догреватели, некогда применявшиеся только с холодными дизелями, а сейчас необходимые и для экономичных малообъёмных турбомоторов.

Это вовсе не спиральные ТЭНы, как у бабушки на даче, а так называемые PTC-резисторы, где PTC переводится с английского как «позитивный температурный коэффициент». Нагревательный элемент изготавливается из легированной поликристаллической керамики на основе титаната бария, а смысл в том, что его производительность сама меняется в зависимости от температуры. Работают они при температуре около 270 С°, а КПД может превышать 90%! Обычно в легковушках применяются PTC-догреватели мощностью около одного-полутора киловатт.

Чисто конструктивно блоки HVAC почти не меняются, но совершенствуются в мелочах. Например, работают всё тише и эффективнее ― благодаря бесщёточным электродвигателям вентилятора, установленным на мягких опорах, а также специальному покрытию дефлекторов. Системы старт-стоп вынуждают применять испарители кондиционера с термоаккумуляторами ― запаянными трубками с жидкостью, встроенными в соты: чтобы прохлада была доступна и какое-то время после выключения двигателя. Всё чаще используются дефлекторы, в которых можно менять не только направление и интенсивность потока, но и его «фокусировку».

Новые подходы появляются разве что в связи с распространением электромобилей. Здесь от климатики требуется экономичность. Пяти минут работы шестикиловаттного отопителя автомобиля Tesla Model S достаточно, чтобы «украсть» примерно три километра запаса хода. Вместо традиционных систем есть смысл использовать «тепловые насосы», то есть «кондиционер наоборот».

Экономить начинают даже в мелочах: автоматика активнее использует режим рециркуляции, чтобы не тратить энергию на приведение «в должный вид» воздуха с улицы. Есть системы, отключающие воздухообмен в тех или иных зонах кузова, если там никто не сидит. В целом ― хорошо, когда важные системы автоматизируются и забирают у водителя часть рутины. Проблема только в том, что полностью адекватные климатические установки встречаются разве что в премиальных сегментах. И дело не только в числе датчиков или мощности РТС-догревателя ― но и в настройках, и в опыте автопроизводителя. Поэтому нажимая кнопку Auto, не теряем бдительности.

Источник

Управление климатической системой (кондиционер, обогрев, вентиляция, обдув)

Внимание:
Кондиционер работает только при работающем двигателе, при температуре наружного воздуха не ниже 5°С и при включенном электровентиляторе.

Управление системой вентиляции, отопления и кондиционирования воздуха салона

Рис. 3. Органы управления системой вентиляции и отопления салона

Отопительно-вентиляционная установка автомобиля предназначена для создания в салоне комфортной температуры воздуха, значение которой регулируется блоком управления системой вентиляции и отопления.

Управление температурой подаваемого воздуха, скоростью вентилятора, распределением воздушного потока версии системы «Комфорт» аналогично версии «Классик». Дополнительно добавляются два кнопочных переключателя, размещенных в поворотных рукоятках управления температурой и скоростью вентилятора.

При выборе режима «AUTO» активируется световой индикатор оранжевого цвета соответствующего кнопочного переключателя. В этом режиме автоматически устанавливаются, в зависимости от наружной температуры воздуха, температуры воздуха салона и температуры теплоносителя системы охлаждения двигателя, интенсивность потока воздуха (скорость вентилятора) и тот или иной режим распределения воздушного потока.

При выборе режима «быстрый обогрев (обдув) стекол» при любом управлении (ручном или автоматическом) активируется световой индикатор оранжевого цвета соответствующего кнопочного переключателя 24. В этом режиме весь воздух подаётся только «на стекло».

При выборе одного из основных режимов (обогрев стекол, в ноги или вентиляция) активируется световой индикатор соответствующего кнопочного переключателя.

При выборе одного из промежуточных режимов активируются световые индикаторы двух кнопочных переключателей соответственно в том или ином сочетании.

Информационное табло 10 информирует водителя о значении задаваемой им температуры в салоне (левая зона) и управлении скоростью вентилятора в ручном режиме (правая зона).

Все кнопочные переключатели снабжены световым индикатором.

В состоянии режима «Включено» активируется световой индикатор, в режиме «Выключено» световой индикатор деактивируется.

Внимание!
При движении автомобиля всегда должен быть включен вентилятор отопителя/кондиционера, как минимум на 2-ю скорость, для создания в салоне избыточного давления с целью исключения попадания пыли и грязи через неплотности кузова, а также во избежание запотевания стекол.

Предупреждение
При мойке автомобиля вентилятор должен быть выключен.

Климатическая система «Классик» без кондиционера

Регулирование скорости воздушного потока

Регулирование скорости воздушного потока из сопел климатической системы осуществляется с помощью рукоятки 17 управления вентилятором салона.

Рис. 4. Блок управления системой вентиляции и отопления

Поворот рукоятки сопровождается тактильно ощущаемыми щелчками, без ограничения угла поворота рукоятки.

Информация об установленной скорости вентилятора отображается на информационном табло 10, правая зона, в виде увеличивающейся столбчатой шкалы.

По достижении максимально заданной скорости вентилятора на информационном табло 10 (правая зона) светятся все столбики шкалы, дальнейшее вращение рукоятки не приводит к изменению скорости вентилятора.

Выключение вентилятора производится поворотом рукоятки 17 против часовой стрелки до положения, когда на информационном табло 10 (правая зона) погаснут все столбики шкалы.

Установка направления потоков воздуха

Выберите нужный режим подачи воздуха в салон нажатием на одну из кнопок 11. 16. При нажатии на кнопке загорится световой индикатор, индикатор кнопки предыдущего режима погаснет.

Регулирование температуры воздуха в салоне

Регулирование температуры воздуха в салоне осуществляется с помощью рукоятки 9 управления температурой подаваемого воздуха.

Поворот рукоятки сопровождается тактильно ощущаемыми щелчками, без ограничения угла поворота рукоятки.

Информация об уровне заданной температуры подаваемого воздуха отображается на информационном табло 10, левая зона, в виде увеличивающейся столбчатой шкалы.

При задании максимальной температуры (поворот рукоятки по часовой стрелке) на информационном табло 10 (левая зона) светятся все столбики шкалы, дальнейшее вращение рукоятки не приводит к увеличению задаваемой температуры. Максимальная температура воздуха зависит от температуры наружного воздуха, температуры жидкости в двигателе (прогрев двигателя), скорости вентилятора отопителя и некоторых других факторов.

При задании минимальной температуры (поворот рукоятки против часовой стрелки) на информационном табло 10 (левая зона) погаснут все столбики шкалы, дальнейшее вращение рукоятки не приводит к уменьшению задаваемой температуры. Минимальная температура подаваемого воздуха на автомобиле без кондиционера не может быть ниже температуры наружного воздуха.

Электрообогрев заднего стекла

Для включения электрообогрева заднего стекла нажмите кнопку 15, загорится световой индикатор. Эта функция устраняет и предотвращает обледенение, обмерзание и запотевание заднего стекла и наружных зеркал заднего вида (если автомобиль оборудован такими зеркалами).

Рекомендации по выбору режима работы климатической системы

В тёплое время года рекомендуется направлять воздух в регулируемые сопла 5 и 6 (см. рис. 3) на панели приборов для лучшей вентиляции салона. Установите среднюю или максимальную скорость воздушного потока для эффективного удаления избытков тепла из салона. Нажмите кнопку , установите комфортное направление потока воздуха из сопел с помощью рукояток регулировки 4. Установите минимальную температуру поступающего воздуха, при необходимости отрегулируйте температуру.

Для устранения запотевания стёкол, например в сырую погоду, необходимо направлять тёплый воздух на стёкла автомобиля. Нажмите кнопку . Установите среднюю

или максимальную скорость воздушного потока для эффективного обдува стёкол автомобиля. Установите максимальную температуру подаваемого воздуха, при необходимости отрегулируйте температуру воздуха. Подаваемый на стёкла воздух должен быть теплее наружного воздуха. Для обогрева заднего стекла нажмите кнопку 15.

Для быстрой очистки ветрового стекла и стёкол передних дверей от снега и льда установите максимальную температуру подаваемого воздуха и нажмите кнопку Установите среднюю скорость воздушного потока (если двигатель ещё не прогрет), после прогрева двигателя до температуры 50 °C по указателю на комбинации приборов включите максимальную скорость воздушного потока.

Полностью очистите от снега, льда, листьев и других возможных предметов отверстие и решётку воздухозаборника, расположенные перед ветровым стеклом, для повышения

эффективности отопителя, а также уменьшения вероятности запотевания внутренней стороны стёкол.

Для быстрого прогрева салона в холодное время года установите максимальную температуру подаваемого воздуха и нажмите кнопку . Установите среднюю скорость воздушного потока (если двигатель ещё не прогрет), после прогрева двигателя до температуры 50 °C по указателю на комбинации приборов включите максимальную скорость воздушного потока. После полного прогрева салона автомобиля установите комфортную температуру и скорость воздушного потока, выберите направление потоков воздуха или , нажав соответствующую кнопку.

Климатическая система «Комфорт» (с кондиционером, с ручным управлением)

Регулирование скорости воздушного потока

Регулирование скорости воздушного потока (скорости вентилятора салона) аналогично комплектации «Классик».

Рис. 5. Блокуправления системой вентиляции и отопления с кондиционером (ручное управление)

Установка направления потоков воздуха

Регулирование температуры воздуха в салоне

Регулирование температуры воздуха в салоне аналогично комплектации «Классик».

Для охлаждения поступающего воздуха ниже температуры наружного воздуха, включите кондиционер (кнопка 18).

Минимальная температура подаваемого воздуха зависит от температуры наружного воздуха, интенсивности солнечного излучения, скорости вентилятора салона, включения кондиционера, включения рециркуляции, режима движения и некоторых других факторов.

Включение кондиционера

Для включения кондиционера нажмите кнопку 18, загорится световой индикатор. В салон будет поступать охлаждённый воздух, при этом снижается влажность воздуха.

При пользовании кондиционером версии «Комфорт» в условиях повышенной влажности воздуха и наружной температуры от минус 3 °C до плюс 5 °C включать вентилятор кондиционера рекомендуется минимум на 3-ю скорость во избежание обмерзания охладителя.

ВНИМАНИЕ!
Кондиционер включится только при работающем двигателе, включенном на любую скорость вентиляторе салона и при температуре наружного воздуха не ниже минус 5 ’С.

При нажатой кнопке хотя бы одно из сопел 5 и 6 должно быть открыто, иначе испаритель кондиционера может обледенеть и перекрыть подачу воздуха в салон.

Не направляйте охлаждённый воздух на ветровое стекло при высокой влажности наружного воздуха! Это может привести к запотеванию или обмерзанию стекла и ухудшению обзора.

При работе кондиционера увеличивается удельный расход топлива, т.к. для привода компрессора требуется дополнительная мощность от двигателя.

Движение по гористой местности или в тяжёлых дорожных условиях с прицепом может привести к выключениям компрессора кондиционера для исключения перегрева двигателя. При этом поступающий в салон воздух охлаждаться не будет. Для выключения кондиционера повторно нажмите кнопку 18 световой индикатор погаснет.

Включение рециркуляции воздуха

Для включения рециркуляции воздуха нажмите на кнопку 19, при этом на кнопке загорится световой индикатор. При включении режима рециркуляции перекрывается подача наружного воздуха, воздух в климатическую систему забирается из салона (рециркулирует в салоне).

Режим рециркуляции может быть использован для исключения попадания в салон дыма, выхлопных газов и загрязнён-

ного воздуха, при проезде тоннеля или при движении в дорожной «пробке». Для ускорения прогрева или охлаждения салона после стоянки автомобиля можно включать режим рециркуляции на непродолжительное время, после достижения комфортной температуры или при запотевании стёкол необходимо включить подачу приточного воздуха.

Длительное использование режима рециркуляции может привести к возникновению у водителя дремоты или сонливости и к потере управления. Используйте режим рециркуляции только при необходимости. Рекомендуется преимущественно использовать режим приточного воздуха.

Нельзя спать в автомобиле при включенном режиме рециркуляции. Это может привести к причинению серьёзного вреда здоровью или гибели людей в результате снижения содержания кислорода в воздухе салона автомобиля.

Длительное использование режима рециркуляции при неработающем кондиционере может привести к повышению влажности воздуха в салоне, что может вызвать запотевание или обмерзание остекления и ухудшение обзора.

Для выключения режима рециркуляции повторно нажмите на кнопку 19, световой индикатор погаснет. В салон будет подаваться приточный (наружный) воздух.

Электрообогрев заднего стекла и наружных зеркал заднего вида

Для включения электрообогрева заднего стекла и наружных зеркал заднего вида, а также электрообогрева ветрового стекла (в вариантном исполнении), нажмите кнопку 15, загорится световой индикатор. Эта функция устраняет и предотвращает обледенение, обмерзание и запотевание заднего стекла и наружных зеркал заднего вида, а также ветрового стекла (если автомобиль оборудован таким стеклом).

Рекомендации по выбору режима работы климатической системы

В тёплое время года рекомендуется направлять воздух в регулируемые сопла 5 и 6 на панели приборов для лучшей вентиляции и охлаждения салона. После стоянки автомобиля под солнцем для эффективного удаления избытков тепла из салона установите максимальную скорость воздушного потока. Нажмите кнопку , установите комфортное направление потока воздуха из сопел с помощью рукояток регулировки 4. Включите рециркуляцию воздуха (кнопка 19) и кондиционер (кнопка 18). Установите минимальную температуру поступающего воздуха, при необходимости отрегулируйте температуру. После достижения комфортной температуры в салоне установите комфортную температуру (рукоятка 9) и скорость воздушного потока (рукоятка 17), включите подачу приточного воздуха.

Для устранения запотевания стёкол, например в сырую погоду, необходимо направлять тёплый воздух на стёкла автомобиля. Нажмите кнопку . Установите среднюю

или максимальную скорость воздушного потока для эффективного обдува стёкол автомобиля. Для осушки подаваемого воздуха включите кондиционер (кнопка 18). Установите максимальную температуру подаваемого воздуха, при необходимости отрегулируйте температуру воздуха. Подаваемый на стёкла воздух должен быть теплее наружного воздуха. Для обогрева заднего стекла нажмите кнопку 15.

Для быстрой очистки ветрового стекла и стёкол передних дверей от снега и льда установите максимальную температуру подаваемого воздуха и нажмите кнопку . Установите среднюю скорость воздушного потока (если двигатель

ещё не прогрет), после прогрева двигателя до температуры 50 °C по указателю на комбинации приборов включите максимальную скорость воздушного потока.

Полностью удалите снег и лёд с капота и с решётки воздухозаборника, расположенной перед ветровым стеклом, для повышения эффективности отопителя, а также уменьшения вероятности запотевания внутренней стороны стёкол.

Для быстрого прогрева салона в холодное время года установите максимальную температуру подаваемого воздуха и нажмите кнопку . Установите среднюю скорость воздушного потока (если двигатель ещё не прогрет), после прогрева двигателя до температуры 50 °C по указателю на комбинации приборов включите максимальную скорость воздушного потока. После полного прогрева салона автомобиля установите комфортную температуру и скорость воздушного потока, выберите направление потоков воздуха или , нажав соответствующую кнопку.

Климатическая система «Люкс» (с кондиционером, с автоматическим климат-контролем)

Управление отоплением, вентиляцией и кондиционированием версии системы «Люкс» несколько отличается от управления системой «Комфорт».

Функции управления поворотными рукоятками 9 и 17 (рис. 6), кнопочными выключателями 18 и 19 аналогичны управлению в версии «Комфорт».

РУЧНОЕ УПРАВЛЕНИЕ КЛИМАТИЧЕСКОЙ СИСТЕМОЙ

Регулирование скорости воздушного потока (скорости вентилятора салона) аналогично комплектациям «Классик» и «Комфорт».

Рис. 6. Блок управления климатической системой

Включение кондиционера аналогично комплектации «Комфорт». Соблюдайте рекомендации и предостережения при использовании кондиционера.

Включение рециркуляции воздуха аналогично комплектации «Комфорт». Соблюдайте рекомендации и предостережения при использовании режима рециркуляции воздуха.

Установка направления потоков воздуха

Установка направления потоков воздуха осуществляется с помощью кнопок 15, 20. 24 (рис. 6), в соответствии с таблицей:

Направление потоков воздуха

Индикация включения

Регулирование температуры воздуха в салоне

С помощью рукоятки 9 задаётся температура воздуха в салоне, информация о заданной температуре отображается на информационном табло 10, левая зона. Можно задать температуру от 18 до 26 градусов с шагом 1 градус, либо минимальную (LO) или максимальную (HI) температуру.

ВНИМАНИЕ!
При выключенном режиме «AUTO» (ручной режим управления) цифровое значение температуры на информационном табло является ориентировочным и служит только для информирования водителя о приблизительной температуре воздуха, которая установится в салоне при имеющихся условиях. При этом температура воздуха в салоне не поддерживается автоматически, т.к. регулирования температуры не происходит.

Реальная температура воздуха в салоне будет зависеть от погодных условий, интенсивности солнечного излучения, режима движения, направления и скорости воздушных потоков и от некоторых других факторов.

Для автоматического поддержания теплового комфорта в салоне необходимо включить режим «AUTO».

Для охлаждения поступающего воздуха ниже температуры наружного воздуха, включите кондиционер (кнопка 18).

При пользовании кондиционером версии «Комфорт» в условиях повышенной влажности воздуха и наружной температуры от минус 3 ’С до плюс 5 ’С включать вентилятор кондиционера рекомендуется минимум на 3-ю скорость во избежание обмерзания охладителя.

Электрообогрев заднего стекла и наружных зеркал заднего вида

Для включения электрообогрева заднего стекла и наружных зеркал заднего вида нажмите кнопку 15, загорится световой индикатор. Эта функция устраняет и предотвращает обледенение, обмерзание и запотевание заднего стекла и наружных зеркал заднего вида.

Режим «Defrost МАХ»

Режим «Defrost МАХ» обеспечивает максимально эффективную очистку ветрового стекла, заднего стекла, передних боковых стекол и наружных зеркал заднего вида от запотевания, обмерзания или обледенения.

Для включения режима «Defrost МАХ» нажмите кнопку 24, загорится световой индикатор кнопки. При этом принудительно включается кондиционер (если позволяют условия), электрообогрев ветрового и заднего стекла и наружных зеркал заднего вида. Весь поток воздуха направляется в сопла обдува ветрового и передних боковых стёкол, устанавливается максимальная скорость и температура воздуха.

Чтобы выключить обогрев заднего стекла и наружных зеркал заднего вида нажмите кнопку 15, световой индикатор кнопки погаснет.

Для выключения режима «Defrost МАХ» повторно нажмите кнопку 24 или 20 либо настройте скорость подаваемого воздуха вращением рукоятки 17, световой индикатор кнопки погаснет.

После выхода из режима «Defrost МАХ» необходимо исключить функционирование режима готовности к работе кондиционера, если он не функционировал до включения режима «Defrost МАХ».

Время работы обогрева ветрового стекла в зависимости от температуры наружного воздуха:

Рекомендации по выбору режима работы климатической системы

При ручном режиме управления рекомендации по выбору режима работы климатической системы аналогичны рекомендациям для комплектации «Комфорт».

Обогрев ветрового стекла

Автомобиль LADA Vesta комплектуется обогревом ветрового стекла. Для включения обогрева ветрового стекла необходимо нажать на кнопку (см. рис., поз. 1) блока выключателей на панели приборов. Контрольный световой индикатор, расположенный на кнопке выключателя, будет светиться в течение всего времени работы обогрева. Выключение обогрева производится повторным нажатием на выключатель или при выключении двигателя, при этом световой индикатор погаснет.

Автоматический климат-контроль (РЕЖИМ «AUTO»)

Для включения автоматического режима управления климатической системой (автоматического климат-контроля) нажмите кнопку 20 «AUTO», загорится световой индикатор кнопки.

С помощью рукоятки 9 установите комфортную температуру воздуха в салоне. Комфортная температура может быть задана в интервале от 18 до 26 градусов с шагом 1 градус. Также вращением рукоятки 9 можно установить режим минимальной (LO) или максимальной (HI)температуры. Информация об установленном значении температуры отображается на информационном табло 10, левая зона.

Автоматический режим выключается при изменении скорости воздушного потока рукояткой 17.

Особенности работы в режиме «AUTO»:

— при включении на кнопку 20 «AUTO» воздух распределяется по всем направлениям (контрольные сигнализаторы кнопок 21,22 и 23 не горят);

— при нажатии любой из кнопок 21, 22 и 23 (или их в любом сочетании) происходит распределение воздушного потока в соответствии с выбранными направлениями. При этом контрольный сигнализатор на кнопке 20 «AUTO» гаснет, но автоматический режим сохраняется, о чем свидетельствует отсутствие символа вентилятора и его шкалы скорости на информационном табло 10;

— при нажатии кнопки 24 «Defrost МАХ» контрольный сигнализатор кнопки 20 «AUTO» гаснет, климатическая система переходит в режим Defrost МАХ. При повторном нажатии на кнопку 24 «Defrost МАХ» режим «Defrost МАХ» выключается, и климатическая система переходит в режим «AUTO» (на кнопке 20 загорится световой индикатор);

— после выключения зажигания подсветка информационного табло 10 может сохраняться в течение 2-3 минут;

— возможно кратковременное включение сигнализаторов кнопок 15, 20, 21,22, 23, 24 при открытии двери при выключенном зажигании.

На информационном табло отображается заданное значение комфортной температуры воздуха в салоне. Данное значение является условным и оно не всегда будет равно температуре воздуха в салоне. Система управления автоматически регулирует температуру, скорость потоков и распределение воздуха в салоне в зависимости не только от заданного комфортного значения, но и в зависимости от температуры наружного воздуха, интенсивности солнечного излучения, режима движения и других факторов.

При включении автоматического климат-контроля рекомендуется сначала установить на информационном табло значение 22 градуса комфортной температуры (номинальное значение, одобряемое большинством пользователей) независимо от окружающих условий или состояния автомобиля (движение, стоянка). Система работает таким образом, чтобы максимально быстро достичь заданного уровня теплового комфорта и в дальнейшем поддерживать его на постоянном уровне. Если при включенном автоматическом режиме, находясь в автомобиле в течение длительного времени (при работающем двигателе, в движении или на стоянке), Вы чувствуете избыточное тепло или холод, измените установленное значение комфортной температуры соответственно в большую или меньшую сторону. Используйте небольшую коррекцию (±1 градус) для того, чтобы найти наиболее комфортное для Вас значение. Не рекомендуется изменять значение установленной комфортной температуры слишком часто, т.к. системе требуется определённое время, чтобы достичь заданного уровня теплового комфорта.

Если в режиме «AUTO» установить на информационном табло значение минимальной (LO) или максимальной (HI) температуры, регулирование температуры воздуха в салоне прекратится, и будет подаваться воздух с минимальной или максимальной возможной температурой. Чтобы вернуться в режим автоматического поддержания теплового комфорта, установите на информационном табло цифровое значение температуры. Режим минимальной (LO) или максимальной (HI) температуры не приведет к более быстрому охлаждению или прогреву салона после стоянки автомобиля. Всегда используйте номинальное значение комфортной температуры 22 градуса для максимально быстрого достижения комфорта в салоне, в том числе после стоянки автомобиля.

Для правильной работы автоматического климат-контроля откройте и отрегулируйте сопла 5 и 6 (рис. 3) на панели приборов таким образом, чтобы воздух из них не попадал непосредственно на водителя или пассажиров. Рекомендуется направлять воздух из сопел вентиляции немного вверх. Не загораживайте различными предметами сопла обдува ветрового и боковых стёкол на панели приборов, а также сопла обдува ног переднего и заднего ряда сидений.

Необходимо исключить возможность отсутствия одновременной индикации всех кнопок основных режимов работы (AUTO, MAX DEFROST, кнопок распределения потоков) при работающей климатической системе, в том числе:

— при принудительном выключении кондиционера в режимах AUTO, MAX DEFROST. Не выключать индикацию данных режимов;

— при выключении индикации режима MAX DEFROST.

Центральные и боковые сопла вентиляции

Направление потока воздуха регулируется ручками 4 (см. рис. 3. «Органы управления системой вентиляции и отопления салона») центральных и боковых сопел вентиляции изменением положения наружных горизонтальных лопаток вверх-вниз и вертикальных (внутренний ряд) лопаток влево-вправо. Для поступления воздуха в салон из каналов центральных и боковых сопел вентиляции, а также для перекрытия канала того или иного сопла вентиляции откройте/закройте поворотной рукояткой 3 (см. рис. 3. «Органы управления системой вентиляции и отопления салона») заслонку сопла.

Соответствующие символы на поворотной рукоятке управления заслонками сопел вентиляции:

Рис. 7. Центральные (левое и правое) сопла вентиляции салона

Рис. 8. Боковое левое сопло вентиляции салона (рукоятка управления заслонками сопла в положении «ЗАКРЫТО»)

При этом всегда необходимо помнить, что промежуточное положение заслонки сопла не фиксируется и может менять свое положение под воздействием сильного воздушного потока.

Предупреждение
Никогда не перекрывайте все сопла вентиляции при пользовании кондиционером, так как это может привести к обмерзанию испарителя (воздухоохладителя) модуля HVAC.

Особенности работы и технического обслуживания климатической системы

Перед первым включением кондиционера после покупки автомобиля, а также после перерыва в эксплуатации кондиционера 60 и более дней, независимо от внешних условий эксплуатации и времени года, рекомендуется производить профилактику системы кондиционирования:

— пустите и прогрейте двигатель до стабилизации оборотов холостого хода, кондиционер должен быть выключен;

— включите вентилятор на 6-ю скорость работы;

— установите минимальную температуру охлаждения;

— выберите направление потока воздуха «в лицо»;

— включите кондиционер и дайте ему поработать не менее 5 минут при оборотах двигателя не более 1200 об./мин.

При эксплуатации автомобиля в холодное время года рекомендуется не реже одного раза в месяц при положительных температурах наружного воздуха (в теплом помещении, но не ниже +2 °C) производить профилактику системы кондиционирования по алгоритму, описанному выше.

Обслуживание систем климатического контроля должно производиться только квалифицированными работниками у дилера LADA для избегания травм и дополнительных поломок.

Трубка удаления конденсата, расположенная под ковром с правой стороны туннеля пола (см. тут), не требует периодического обслуживания. Однако, при появлении неприятных запахов в салоне, внутренний канал трубки подвергается очистке совместно с очисткой испарителя кондиционера. Трубка слива конденсата выводится под днище (см. тут).

Теплообменные поверхности конденсатора климатической системы и радиатора системы охлаждения двигателя рекомендуется содержать в чистоте. От состояния теплообменных поверхностей во многом зависит эффективность как кондиционирования салона, так и охлаждения двигателя.

В процессе эксплуатации автомобиля не допускается пережатие трубки удаления конденсата, следует следить и, при необходимости, очищать от забивания (закупоривания) грязью выход трубки под днищем автомобиля.

Нарушение работы

В большинстве случаев при обнаружении неисправности системы следует обращаться к дилеру LADA.

Снижение эффективности системы обогрева и обдува стекол или работы кондиционера. Причиной этого может быть загрязнение фильтра системы вентиляции салона.

Расход топлива

Работа системы кондиционирования воздуха приводит к увеличению расхода топлива, особенно при движении в городских условиях.

В автомобилях, оборудованных системой кондиционирования без автоматического режима, выключайте кондиционер, когда в нем нет необходимости.

Рекомендации по уменьшению расхода топлива и защиты окружающей среды при использовании кондиционера:

— движение автомобиля с открытыми соплами вентиляции и поднятыми стеклами;

— если автомобиль находился на стоянке в очень жаркую погоду или под прямыми лучами солнца, рекомендуем проветрить его салон в течение нескольких минут, прежде чем пустить двигатель.

Видео

Источник
