что значит поворотно откидное окно

Виды пластиковых окон

Пластиковые окна или, как их иначе называют, окна из поливинилхлорида появились в России всего два десятка лет назад. За это время они практически полностью отвоевали рынок оконных конструкций у изделий из дерева, и активно используются как в новом строительстве, так и при ремонте или замене старых окон.

Содержание [Скрыть]

Пластиковое окно представляет собой конструкцию, которая состоит из следующих частей и элементов:

Широкое распространение, которое получили окна из ПВХ, объясняется набором свойств и характеристики, позволяющих их применять практически повсеместно.

Рис. 1. Виды пластиковых окон.

Основными достоинствами пластиковых окон являются:

Последний пункт из перечисленных является одним из главных достоинств пластиковых окон, так как их повсеместное применение в значительной степени обусловлено их разнообразием.

Различные виды окон из ПВХ показаны в следующем видео:

Количество створок

Одним из основных классифицирующих пластиковые оконные конструкции признаков является количество створок или тип конструкции. Помимо одно-, двух- и трехстворчатых окон (речь о которых – ниже), бывают также:

Рис. 2. Пластиковое остекление балкона.

Одностворчатые пластиковые окна

Одностворчатое окно из ПВХ по праву считается самым экономичным вариантом. Наиболее часто производители делают створку открывающейся, реже встречается глухое одностворчатое окно. Данная разновидность практически всегда использовалась при строительстве жилых домов в советское время.

Сейчас одностворчатые окна применяются гораздо меньше, в основном, в частном домостроении и при возведении дачных домиков, для установки в помещениях небольшой площади, зачастую нежилых. Причина этого – проста и очевидна. Для обеспечения комфортных условий нахождения в комнате нормальных размеров одностворчатого окна будет недостаточно.

Рис. 3. Одностворчатое окно из ПВХ.

Двухстворчатые пластиковые окна

Данный вид оконных конструкций подразумевает наличие двух створок. Он является самым распространенным, так как помимо универсальности эксплуатационных характеристик обладает также относительно невысокой стоимостью.

В большинстве случаев одна из створок двухстворчатого окна делается открывающейся, а вторая глухой. Хотя достаточно часто обе створки выполняются открывающимися. Область применения двухстворчатых оконных конструкций из ПВХ крайне широка – они используются практически повсеместно, от небольших частных домов и коттеджей до многоэтажных высотных жилых зданий и крупных сооружений общественного назначения.

Рис. 4. Двухстворчатое окно.

Трехстворчатые пластиковые окна

Из названия очевидно, что данная конструкция имеет три створки. В большинстве случаев трехстворчатые окна из ПВХ профиля используются в наиболее просторных комнатах, залах, гостиных столовых и им подобных помещениях. Могут изготавливаться в самых различных вариантах по количеству открывающихся створок.

Чаще всего механизм открывания устанавливается на двух крайних створках, но в целях экономии некоторые заказчики выбирают вариант с одной открывающейся створкой, расположенной посередине. Неудивительно, что самым дорогим вариантом по стоимости является тот, когда открываются все три створки. Такие конструкции также возможны, но встречаются достаточно редко.

Рис. 5. Трехстворчатый вариант с крайними открывающимися створками.

По типу открывания

Вторым наиболее часто применяемым для классификации пластиковых окон признаком является тип открывания. Оконная фурнитура, которая используется в механизмах, обеспечивающих открывание окна, достаточно сильно влияет на стоимость всей конструкции. Именно поэтому количество открывающихся створок и способ открывания часто используются для того, чтобы снизить цену пластикового окна, иногда в ущерб комфорту и удобству его использования.

Главное при этом – не забывать, что фурнитура должна быть обязательно качественной, так как целесообразнее сэкономить на количестве открывающихся створок, чем на механизмах, которые это обеспечивают.

Рис. 6. Разновидности по способу открывания.

Глухие пластиковые окна

Глухие оконные конструкции являются самыми дешевыми, однако, при этом и самыми неудобными в эксплуатации. В частности, невозможно добраться до внешней стороны окна при необходимости помыть его. Данное неудобство уравновешивается низкой стоимостью, простотой изготовления и высокой надежностью. Что неудивительно, учитывая, что чаще всего выходят из строя именно механизмы, отвечающие за открытие, закрытие и фиксацию окна в каком-либо положении.

Наиболее часто глухие оконные конструкции устанавливаются на первых этажах зданий, проемах, которые выходят на балкон и других подобных местах, где либо требуется повышенная надежность, либо обеспечен доступ к поверхности стекла снаружи для ухода за ним.

Рис. 7. Глухая оконная конструкция.

Поворотные пластиковые окна

Конструкция окон из ПВХ с поворотным механизмом открывания больше всего похожа на самые обычные и типовые деревянные. Наличие открывающихся створок позволяет с легкостью помыть или почистить стекла, а также проветрить помещение. Но следует учитывать, что поток воздуха, попадающий в комнату через такое окно, будет мощным, что приводит к необходимости покидать помещение в холодное время года.

Вторым минусом данной конструкции открывания является невозможность полноценно использовать подоконник, так как это может помешать открытию окна. Кроме того, открытые поворотные окна небезопасны для маленьких детей и животных, так как из них можно попросту выпасть.

Рис. 8. Поворотное пластиковое окно.

Поворотно-откидные пластиковые окна

Данная конструкция механизма открывания встречается наиболее часто. Это объясняется удобством использования окон, оборудованных им:

Поворотно-откидные окна из ПВХ наиболее дорогие, что не мешает им быть самыми распространенными.

Рис. 9. Поворотно-откидное окно.

Фрамуги

Фрамуги или окна с откидным механизмом открывания встречаются нечасто. Они могут использоваться в помещениях, где нет необходимости открывать створку полностью, но требуется периодическое проветривание. Окно может открываться одним из двух вариантов: путем откидывания створки сверху или снизу.

У данной конструкции также есть аналог среди деревянных окон. Он представлял собой форточку достаточно больших размеров, которые использовались в различных конторах или офисах. Фрамуги имеют относительно невысокую стоимость, но это не приводит к частому их использованию.

Раздвижные пластиковые окна

Раздвижные окна из ПВХ применяются, главным образом, для балконов, лоджий и комнат, имеющих прямой выход из дома или здания. Это могут быть беседки, веранды, комнаты на первых этажах частных домов, гостиниц или баз отдыха. Также раздвижной механизм открытия применяется в том случае, когда имеется дефицит пространства – в маленьких комнатах.

Принцип действия раздвижного механизма следующий: створки открываются, сдвигаясь при этом в одну или обе стороны, скользя по специальным направляющим. Для открытия такого окна не используется пространство помещения, так как створка остается в плоскости конструкции.

Рис. 11. Раздвижные оконные конструкции.

По форме оконного проема

Уровень современных технологий и особенности конструкции окон из ПВХ позволяют изготовить их практически любой формы. Это активно используется дизайнерами и архитекторами при проектировании самых различных зданий и сооружений. Использование оконных конструкций разнообразной формы позволяет придать дому оригинальный и изысканный вид, являясь важнейшим элементом внешнего вида любого здания.

Помимо стандартных прямоугольных окон, применяемых практически повсеместно и во всех типовых проектах, в последние годы получили распространение и оригинальные формы – треугольные, трапециевидные и т.д. Их все чаще используют в индивидуальных проектах, а также при возведении частных домов и коттеджей.

Рис. 12. Окно оригинальной формы.

Треугольные пластиковые окна

Основная область применения треугольных окон – это частные дома и коттеджи, в которых здание имеет островерхую крышу. В этом случае треугольное окно может идеально вписаться во внешний облик сооружения, придав ему законченный и эстетичный внешний вид.

Не менее часто треугольные оконные конструкции используются при разработке дизайн проектов в стиле хай-тек или даже осовремененная классика.

Следует учитывать, что при изготовлении данного вида окна расходуется несколько больше материалов, чем для стандартного прямоугольного. Поэтому стоимость треугольного окна, как правило, несколько выше.

Рис. 13. Треугольная форма.

Прямоугольные пластиковые окна

Неудивительно, что окна из ПВХ прямоугольно формы являются самыми распространенными. Универсальность конструкции, минимальный расход материалов при изготовлении и, соответственно, самая невысокая стоимость изделий, возможность практически повсеместного использования – все это сделало прямоугольные окна из поливинилхлорида самой популярной оконной конструкцией.

Помимо стоимости, данная разновидность окон из пластикового профиля имеет и еще одно немаловажной достоинство – прямоугольные окна наиболее просты при монтаже и ремонте. Это объясняется достаточно просто – используются типовые конструкции, комплектующие и фурнитура.

Рис. 14. Прямоугольная форма.

Круглые пластиковые окна

Круглые оконные пластиковые конструкции встречаются относительно нечасто. Но там, где они используются, практически всегда в результате получается оригинальное архитектурное или дизайнерское решение. Например, популярностью пользуются так называемые круглые окна-иллюминаторы, которые устанавливаются в ванной комнате, располагающейся в мансардном этаже частных домов или гостиниц.

Изготовление окон круглой формы не сопровождается заметным удорожанием, поэтому их стоимость не намного отличается от типовых прямоугольных. Поэтому можно спрогнозировать, что круглые окна из ПВХ будут использоваться все чаще, особенно, в частном домостроении.

Рис. 15. Круглая форма.

Арочные пластиковые окна

Арочные поливинилхлоридные окна – это в большинстве случаев конструкция, которая имеет верхнюю часть в форме дуги определенного радиуса. Можно сказать, немного упрощая, что арочное окно, по сути, представляет собой половину круглого.

Арочные окна различной конфигурации очень часто применяются в религиозных сооружениях: полуциркульные – в православных церквях, стрельчатые – в готических храмах. Их стоимость относительно невысока, поэтому они нередко используются для разнообразия архитектурных решений при возведении крупных общественных зданий и проектировании элитных коттеджей и частных домов.

Рис. 16. Арочная форма.

Трапециевидные пластиковые окна

Трапециевидные окна из поливинилхлорида (другое часто встречающееся название – окна-трапеции). Они могут применяться практически в любых помещениях. Окна данной формы отлично сочетаются с самыми разнообразными дизайнерскими решениями, связанными как с интерьерами, так и с внешним видом здания.

Наличие окон-трапеций на фасаде придает любому сооружению оригинальность и изысканность. Особенно часто трапециевидные оконные конструкции используются в частных домах, когда сооружение имеет двухскатную крышу. В этом случае применение пластиковых окон-трапеций обеспечивает максимальную освещенность внутренних помещений.

Источник

Поворотно-откидной механизм для пластиковых окон

Производители пластиковых окон обеспечивают их устройством открытия. Такая функция позволяет открывать оконный профиль полностью или на режим проветривания. Чтобы соединить эти два способа, устанавливают поворотно-откидной механизм для пластиковых окон. Установка или замена данной системы стоит денег. Но ее можно провести и самостоятельно.

Что за механизм

На пластиковых конструкциях часто можно встретить поворотно-откидной механизм. Он является наиболее удобным, и поэтому производители его устанавливают.

Чтобы привести механизм в действие, устанавливают одну ручку. Обычно, если она опущена вниз, то откидное окно закрыто. При повороте в сторону, оно открывается.

Чтобы приоткрыть его под наклоном или на проветривание, достаточно поднять ручку вверх и потянуть на себя.

Устанавливать такой механизм можно и самостоятельно. Для этого, нужно разобраться из каких комплектующих он состоит.

Для сборки понадобится:

Это основной перечень требуемых элементов. Они обеспечат функционал поворотно откидного окна. Кроме них понадобится и другая фурнитура, которая также играет важную роль.

При выборе оконного профиля с таким механизмом нет необходимости в дополнительной установке форточек, так как приспособление берет на себя эту функцию. Получается, что весь проем будет занимать стеклопакет. Это более функционально, удобно и лучше выглядит. Кроме того, в помещение проходит больше света.

Принцип работы заключается в том, что при нажатии на ручку, приводятся в движения запорные цапфы. Они начинают работать из-за усилия, которое проходит через передаточные тяги.

Как выбрать необходимый

Несмотря на то, что оконные ручки и прочее только фурнитура, к выбору нужно подходить с тщательностью и знанием. Все дело в том, что изделия плохого качества быстро выйдут из строя. Тогда, придется заново их покупать и собирать.

В данном случае, стоит один раз потратить больше денег и учесть все рекомендации, и не менять незначительное приспособление каждые 2 года.

Качественные устройства обладают следующими критериями:

Будет плюсом если приспособление обладает дополнительными функциями. Лучше выбирать немецких производителей. Они изготавливают самые надежные устройства, из качественных материалов.

Покупка приспособления обойдется до 15% от общей стоимости самой конструкции. Рекомендуется не экономить на этой части профиля. Потому что постоянная замена выйдет только дороже.

Кроме того, так как некачественная система быстро изнашивается, и оконный профиль потеряет свои качества. Из-за плохой фурнитуры, оконные створки плохо фиксируются, а значит помещение не будет полностью защищено от попадания холодного воздуха или шума извне.

Распространенные поломки

Каким бы качественным не было изделие, оно по каким-то причинам может сломаться. Важно определить эти причины, тогда ремонт пройдет быстро и результативно. Чтобы избавится от поломки вызывают мастера, но часто, справится с ними можно и самостоятельно.

Иногда на старом пластиковом изделии требуется замена фурнитуры на поворотно откидную створку, ручки. Как и любая другая, она выходит из строя.

В таком случае требуется открутить старую ручку и прикрутить новую. Эту часть профиля может и заклинить. Чаще всего это происходит в открытом положении.

Тогда, проверяют блокиратор. Он находится на петле в верхней части или под самой ручкой и выглядит как металлический язычок. Эта часть важна, так как от нее зависит возможность работы конструкции.

Если створка открывается в двух положениях одновременно, необходимо полностью закрыть систему. Она должна плотно прилегать к профилю, после чего провернуть ручку в горизонтальное положение. Тогда, профиль вернется в свое привычное положение и сможет нормально открываться.

Не стоит забывать и о правильном уходе. Чтобы избежать различных поломок, рекомендуется снять всю контракцию, прочистить от пыли и грязи и смазать специальным средством.

Регулярный уход предотвратит быструю изнашиваемость приспособления, а значит, система прослужит долгие годы.

Как установить ли заменить

Заменить поворотную конструкцию на поворотно-откидную не так сложно, как может показаться на первый взгляд. Если нет опыта в таких делах, то можно довериться профессионалу. Но наем рабочих стоит намного дороже.

А если разобраться в последовательности действий, установка системы не займет много времени и сил.

Для начала следует ознакомиться с инструментами, которые понадобятся. Затем переходят к точной последовательности действий. Допускать ошибок не рекомендуется, поэтому лучше изучить план и только после этого приступать к сборке конструкции.

Инструменты

Для замены механизма открывания, понадобятся следующие инструменты и материалы:

Совет! Перед установкой новой системы, стоит подготовить все инструменты, чтобы не пришлось искать подходящий в неудобный момент.

Пошаговая инструкция

Если все инструменты подготовлены, приступают к сборке приспособления. Она проходит в несколько этапов. Следует придерживаться четкого плана, чтобы не испортить всю систему.

Как снять поворотно-откидную створку пластикового окна.

После того, как вся старая фурнитура будет демонтирована, приступают к сборке нового изделия. Этот процесс также стоит делать по четкому плану.

Он состоит с следующем:

Совет! Фурнитуру стоит покупать в том же месте, что и само устройство. Тогда, будет уверенность в том, что она подойдет к оконному изделию.

Регулировка

Перед использованием, конструкцию стоит отрегулировать. Процесс занимает немного времени и выполняется легко. Должен быть подготовлен шестигранник или звездочка, размер которой 4 мм.

После подготовки инструмента, можно начинать регулировку откидного механизма пластиковых окон.

Чтобы отрегулировать прижим верхней области, открывают окно. Затем его переводят в режим проветриваний. В углу рамы находится винт, который регулирует поднятие и опускание этой части.

Нижняя часть регулируется другим способом. С завеса снимают пластиковую часть, заглушку. Открывается металлическая часть, в его нижней области расположен винт. Его прикручивают или откручивают, чтобы прижать или отдалить нижний угол к раме.

Винт, расположенный в верхней части отвечает за поднятие и опускание створчатой части.

На пластиковых изделиях регулируется и степень прижатия створки. Для этого, ее открывают и на боковой части находят эксцентрик. Его поворачивают до тех пор, пока не найдут лучшее положение.

При регулировке не стоит бояться, если что-то пойдет не так. Если сильно прикрутить, то, с помощью того же инструмента, получится и открутить обратно. Значит, при ошибках, их можно сразу же исправить.

Источник

Окно с форточкой или поворотно-откидная створка?

Форточки в окнах в СССР были стандартом оконных конструкций. С их помощью граждане проветривали помещения. В современных евроокнах редко можно встретить такой элемент конструкции. Почему поворотно-откидные створки вытеснили форточки из современных окон? О плюсах и минусах разных решений в материале портала ОКНА МЕДИА.

Окно с форточкой – для чего нужна маленькая фрамуга?

Форточка – небольшая, в большинстве случаев открывающаяся створка, фрамуга окна, предназначенная для проветривания помещения.

Форточки располагались в верхней части окна. Высота просчитывалась так, чтобы взрослый человек среднего роста мог дотянуться до нее без применения дополнительных средств – стула или стремянки.

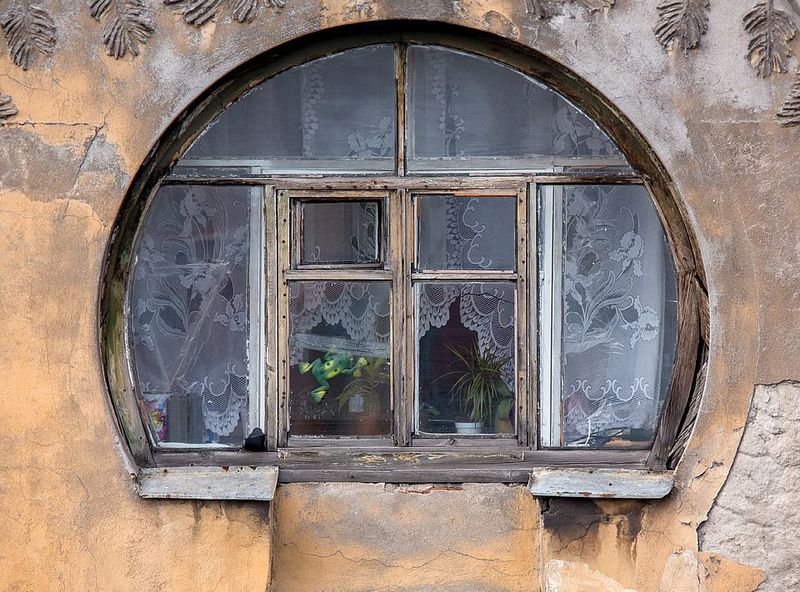

Фото: арочное окно с форточкой в старом доме

Откуда произошло слово «форточка»? В русском языке оно появилось путем трансформации из польского слова «fortka» (дверка). «Fortka», в свою очередь, была позаимствована из немецкого языка, в котором «die Pforte» означает «ворота». Но и это слово не является изначальным. «Родословная» форточки тянется из времен Римской империи, от латинского слова «porta» (дверь, ворота).

Если обратиться к ГОСТ 23166-99 «Блоки оконные. Общие технические условия», то там дается следующее определение форточке: «Форточка – створчатый элемент с размерами, как правило, не превышающими 350х450 мм, соединенный посредством шарнирной связи с брусками створки или коробки, предназначенный для проветривания помещения».

Из терминологии ГОСТ можно понять, что основным назначением форточки является проветривание помещения. Но почему эта задача ставится именно для форточки? Ведь согласно тому же ГОСТ, в окне все створки (за небольшим исключением) должны быть открывающимися. А значит, открыв любую из них, можно проветривать помещение. И почему именно в России в окнах долгое время применялись форточки?

1. Форточка – «глоток» свежего воздуха

Все дело в климате. На большей части территории России в зимний период преобладают низкие температуры. Проветривание с помощью открытой створки в таких условиях ведет к переохлаждению помещения. Если же створку немного приоткрыть, холодный воздух все равно быстро попадет в нижнюю часть комнаты, что приведет к дискомфорту – холод будет «гулять по ногам».

Фото: зимой форточка оставалась единственным источником поступления свежего воздуха через окно

Форточка же располагалась в верхней части окна, поэтому при проветривании холодный воздух с улицы не сразу достигал пола, успевая частично перемешиваться с теплым комнатным воздухом.

2. Форточка – защита от проникновения через окно

Другой плюс форточек – защита от проникновения. Размер форточек рассчитывался таким образом, чтобы злоумышленники не смогли через нее пролезть. В летний период их практически не закрывали, даже выходя из дома. В свое время была даже особая категория воров – форточники. Некоторые привлекали для этой цели детей, но это были не массовые случаи.

Фото: кражи через форточку были редкими из-за ее небольшого размера

Многие десятилетия форточка в целом справлялась со своими функциями, исходя из прежних возможностей окон, и являлась важной их частью. Как изменилась ситуация по мере появления современных окон? Осталась ли необходимость комплектования окна форточкой?

Современные окна могут быть изготовлены с поворотными либо поворотно-откидными створками.

Проветривание с помощью поворотной створки:

При открывании поворотной створки для проветривания в зимний период помещение быстро переохлаждается.

Фото: проветривание с помощью поворотной створки зимой приведет к быстрому переохлаждению помещения

Для проветривания в поворотных створках впоследствии широко применялись гребенки.

Использование гребенки в окнах не решало проблему комфортного проветривания. Воздух проходил внутрь от уровня подоконника и до верха створки. Вероятность заболеть зимой с таким проветриванием повышалась.

Проветривание с помощью поворотно-откидной створки

Изобретение немецкого инженера Вильгельма Франка (Roto Frank) в 1935 году положило начало новой эпохи – окна с поворотно-откидным открыванием. Фурнитура Roto позволила не только открывать створку, но и переводить ее в откидное положение для проветривания. Концерн Roto Frank стал мировым лидером в производстве поворотно-откидной фурнитуры для окон и дверей. Каждое 3-е окно в России продается с фурнитурой Roto.

Первые евроокна с поворотно-откидной фурнитурой стали поставляться в Россию из Европы в начале 90-х годов. Тогда функции поворотно-откидной фурнитуры ограничивались откидыванием на 140-150 мм.

Поворотно-откидная створка позволила более безопасно для здоровья проветривать помещение. При откидном проветривании холодный воздух, в основном, поступает в верхнюю часть комнаты, а затем постепенно опускается вниз. Проветривание получается более комфортным, щадящим, чем с помощью открытой створки: «голова находится в холоде, а ноги в тепле». Откидное положение является более безопасным, так как оно позволяет зафиксировать створку от порывов ветра, а при дожде капли не будут затекать внутрь.

Фото: стандартный откидной режим оптимален для теплого периода года. Зимой он может привести к быстрому переохлаждению помещения

Несмотря на эти преимущества, при низких температурах откидной режим также приводит к переохлаждению комнаты. Поэтому покупатели продолжали заказывать современные окна с поворотными или поворотно-откидными форточками.

Фото: поворотно-откидная форточка в откидном режиме

Установка форточки в евроокнах до 2004 года (до появления микропроветривания) в какой-то степени была оправданной, чтобы избежать переохлаждения помещения зимой.

Микропроветривание в поворотно-откидных створках решило вопрос

Следующей разработкой для поворотно-откидных окон стало «микропроветривание», или микрощелевое проветривание (МЩП), которое решило проблему зимнего проветривания в поворотно-откидных окнах.

Фото: при микропроветривании створка отходит в верхней части от рамы на 2-3 мм

При микропроветривании (положение оконной ручки под углом 45 градусов) створка отходит от рамы (откидывается) всего на несколько миллиметров только в самом верху. Благодаря сложной конфигурации профиля рамы и створки, это позволяет осуществлять проветривание помещения без сквозного поступления холодного воздуха – он заходит под углом практически 90 градусов только в верхней части комнаты. До поступления в жилую зону помещения наружный воздух успевает перемешаться с теплым комнатным воздухом и прогреться.

Рассмотрим варианты микропроветриваний на примере самой популярной фурнитуры в России – Roto. Компания выпускает одноступенчатое и многоступенчатое (до 12 разных углов откидывания створки) микропроветривание.

Фурнитура Roto NT

В фурнитуре Roto NT микропроветривание может осуществляться 2-мя способами:

Различные варианты многоступенчатого микропроветривания:

Фото: варианты многоступенчатого проветривания: а) на основном запоре, б) на угловом переключателе, в) на ножницах

Одноступенчатое (фиксированное) микропроветривание:

Установка на раму специальной ответной планки микропроветривания.

Фото: справа – ответная планка микропроветривания (1) рядом с противовзломной стандартной планкой (2); слева – положение планок на раме окна

Преимуществом многоступенчатого микропроветривания является возможность плавного регулирования поступления воздуха с улицы.

Недостатки многоступенчатого микропроветривания:

Преимущества одноступенчатого (фиксированного) микропроветривания:

Недостатком одноступенчатого микропроветривания является отсутствие возможности регулировать степень открывания створки. С другой стороны, особой необходимости в многоступенчатом микропроветривании в окнах нет. Отличие в 1 мм в многоступенчатом микропроветривании сложно ощутить. Фиксированное микропроветривание довольно хорошо справляется со своей функцией.

Фурнитура Roto NX – новый этап эволюции поворотно-откидных створок

В 2019 году компания Roto Frank представила на российском рынке 6-е поколение оконной фурнитуры – Roto NX. Модель приходит на смену предыдущей версии Roto NT. В новинке представлены передовые инженерные решения, которые позволяют улучшить комфорт и повысить безопасность окон.

В фурнитуре Roto NX в режимах проветривания окна (откидное и микропроветривание) реализованы новые технические решения:

Обеспечение класса противовзломности RC2 в режиме проветривания в Roto NX происходит за счет специально разработанных противовзломных ответных планок.

Фото: противовзломные ответные планки Рото: вверху – стандартные, внизу – с возможностью сохранения класса RC2 в режиме проветривания*

При откидном режиме эти планки позволяют сохранят зацепление створки и рамы друг с другом, не позволяя открыть створку.

Фото: поворотно-откидная створка в режиме проветривания: слева – со стандартной планкой створка не входит в зацепление с рамой;справа – со специальной планкой сохраняется зацепление фурнитуры створки с фурнитурой рамы, обеспечивая класс противовзломонсти RC2*

Специальные противовзломные планки ставятся на вертикальных сторонах рамы (слева и справа) и на нижней горизонтальной стороне. Фото: количество и места расположения специальных противовзломных планок на раме (помечено красными овалами)*

Микропроветривание в фурнитуре ROTO NX происходит за счет специальной новой конструкции стандартных ножниц рамы, которая позволяет при положении оконной ручки под углом 45 градусов фиксировать створку в режиме микропроветривания. Таким образом, все поворотно-откидные створки фурнитуры Roto NX оборудованы режимами: распашной (поворотное открывание), откидной (проветривание) и микропроветривание по умолчанию.

Фото: стандартные ножницы на раме фурнитуры Roto NX обеспечивают возможность микропроветривания* С 2022 года концерн Roto Frank планирует полностью перейти на фурнитуру Roto NX.

Современное окно с форточкой – пережиток прошлого

Новые технические решения фурнитуры нового поколения позволяют окончательно отказаться от маленькой «дверки» в окне. Форточка, прослужившая верой и правдой многие десятилетия, потеряла свою актуальность. Теперь с ее функциями отлично справляются поворотно-откидные створки.

Установка форточек в современных окнах несет в себя ряд негативных факторов:

Фото: окно с форточкой (справа) выглядит несимметрично и обладает меньшим световым пространством Сравнительный анализ современного поворотно-откидного окна и окна с форточкой можно отразить в виде таблицы.
