что значит прецизионная отвертка
Прецизионные отвертки
При проведении мелких и точных работ с крепежными деталями и элементами, пользуются специальным типом отверток, который называется прецизионной отверткой. Это отвертка с особо точным наконечником, которая заточена под максимальное соответствие с мелкими головками винтов и прочих соединительных деталей, и в этой статье, мы поговорим о том, что собой представляет данный инструмент, и на что нужно обратить внимание, чтобы купить прецизионные отвертки.
Назначение и разновидности инструмента
Данный вид отвертки используется при сборке или разборке устройств и компонентов небольшого размера – мелкой домашней техники, разнообразных гаджетов, например, часов или мобильных телефонов, фотоаппаратов и портативных компьютеров, ноутбуков, планшетов, игровых приставок и прочих видов техники.
Как правило, в каждой мастерской по ремонту подобной техники, обязательно имеется такая отвертка, а точнее – набор прецизионных отверток. Ведь в том или ином устройстве, может использоваться различный вид и размер насадки – это может быть прямой шлиц или крестообразный, прорези в виде звездочек и так далее. Поэтому, для работы с такими деталями, нужны и соответствующие отвертки. Таким образом, очень удобно иметь под рукой как раз такой набор. Что касается типов и размеров деталей, то тут существуют варианты следующих типов отверток для точных работ:
— наконечник с прямым шлицом;
— к рестообразный шлиц;
— ш лиц в виде звездочки;
— ш лиц в виде шестигранника;
— с пециальные шлицы (TriWing и Pozidriv, а также Спаннер и т.д.).
А вот, например, компания Apple пользуется специальными, антивандальными винтами, которые можно открутить лишь специальной прецизионной отверткой, наконечник которой имеет форму пятиконечной звезды, называемой Pentalobe.
Какие требования предъявляются прецизионным отверткам?
Естественно, как и любой другой инструмент, отвертка для точных работ должна соответствовать неким стандартам и требованиям. Так, необходимо чтобы наконечник и стержень отвертки был изготовлен из высококачественного материала – инструментальной или хром-ванадиевой стали. Важно, чтобы наконечник инструмента был закален, так как малые размеры шлицов намного легче сломать, чем большие – поэтому, твердость и прочность, это чуть ли не первое, что предъявляется к таким отверткам.
Однако самое первое, что требуется от набора отверток для точных работ, это, собственно, точность инструмента. Так, наконечник отвертки должен четко соответствовать размеру крепежного элемента. Только в таком случае, можно будет закрутить или выкрутить деталь без повреждений. Поэтому, наборы прецизионных отверток, порой, могут содержать до 10-12 инструментов, с различными размерами и формами наконечников. Чем больше отверток, тем комфортнее будет протекать процесс ремонта, сборки или разборки устройства.
Потребительский анализ наборов прецизионных отверток
Теперь, рассмотрим наиболее популярные модели наборов отверток для точных работ, поскольку на рынке существует огромное множество, но популярными остаются порядка 5-10 моделей, не более. Поэтому, чтобы определиться с выбором данных отверток, необходимо понимать, какой набор будет лучше, а какой хуже.
Набор часовых отверток Sigma 30 в 1. Данный вариант набора прецизионных отверток содержит в себе одну рукоять и 30 различных вариантов насадок для отвертки. Это удобно тем, что такой набор получается достаточно компактным и удобным, так как во время работы вы будете пользоваться всего одной отверткой, каждый раз меняя лишь насадки. Вместе с тем, это может иметь и негативные стороны – часто, насадки имеют свойство теряться, каким бы внимательным не был обладатель приобретения. Изготовлен инструмент из высококачественных материалов, поэтому о качестве набора отверток говориться не приходиться. Цена инструмента – около 3-4$ за единицу.
Еще подобные статьи из раздела:
Отвёртки для точных работ
Винты разъёмных соединений в электротехнике имеют малые размеры. Для работы с такими метизами нужна отвёртка с миниатюрной рабочей частью. Она называется – для точных работ. В отличие от обычного инструмента размер её рабочей части начинается с нескольких миллиметров.
При работе мастера требуется множество отвёрток с разной формой шлица. Проблему создаёт существующий ассортимент электротехнических метизов, особенно в импортной технике. Многообразие создали различия зарубежных стандартов. Винты из разных стран существенно отличаются формой головки и габаритами.
Мелкие винтики обычно используют в часовых механизмах, ювелирном деле, радиотехнике, электронике. Для работы с ними применяют специальную прецизионную отвертку, второе её название – для точных работ. Пазы мельчайших метизов отличаются многообразием размеров и видов: прямой, крестообразный, звёздочка.
Отсутствие унификации связано с расхождением норм зарубежных стандартов. Винты разных стран отличаются формой головки и габаритами. Чтобы ремонтировать импортную технику, ноутбук, телефон нужно множество отверток с разными шлицами и длиной стержня. Потому рекомендуем покупать готовые комплекты для точных работ.
Чаще других при ремонте встречаются следующие формы:
Производители инструмента решили проблему количества. Они собрали набор из бит популярных марок. Например, отвёртки для точных работ КУРС 56181 (марка КУРС). Комплект из эргономичной, прорезиненной рукоятки и 29 бит в компактном кейсе позволят решить множество ремонтных задач.
При выявлении очередного типа метиза комплект можно легко дополнить новым элементом. Для представленного набора характерна невысокая стоимость и многофункциональность.
Материалы
Биты в представленном наборе изготовлены из хромованадиевой стали (CrV). Материал отличает высокая механическая прочность, твёрдость (С41–55), устойчивость против коррозии. Этот сплав используют в производстве ручного инструмента, гаечных ключей, пружинной проволоки, труб больших диаметров.
Широкий диапазон применения объясняет различная комбинация легирующих элементов. Например, хром колеблется в пределах 0,8–1,1 %, марганец 0,7–0,9%, ванадий – около 0,18%. Кроме того, в сплаве присутствует углерод и кремний. Изменение пропорций меняет свойства металла и назначение.
Обзор моделей
Например, отвёртки для точных работ 56181 (КУРС). Набор из шести предметов для пазов следующих видов: PH00, PH0, PH1, SL1.4, 1.8, 2.4. Цифрами обозначен размер шлица. Для удобного ориентирования каждый номер имеет свой цвет оголовка.
Длинная рукоятка прямой формы удобна в руке. Отвёртка работает по принципу шариковой ручки. После нажатия на пластиковую головку, можно крутить пальцами нижнюю часть инструмента. Рифление в области захвата препятствует скольжению. Длина стержня из инструментальной стали – 22,5 мм. Магнит не предусмотрен. Упаковка – блистер.
В компактном кейсе поставляются отвертки для точных работ 56132 (КУРС). Для каждого инструмента предусмотрено своё место в коробке, что способствует надёжному хранению, исключает потерю предметов. Набор состоит из шила, магнита и девяти отверток. Материал рабочей части – инструментальная сталь.
Более высокая механическая прочность у прецизионных отвёрток из хромованадиевого (Cr-V) сплава. Рекомендуем в этой категории – отвертки для точных работ 56181 (КУРС). Кроме того, инструмент имеет съёмные жала. На эргономичную рукоятку легко ставится до десяти различных бит. Детали набора хранятся в круглой миниатюрной коробке, которая занимает мало места.
Критерии выбора
От материала зависит срок службы инструмента. Марку стали обычно гравируют на рабочем стержне отвертки или биты. Наличие этой маркировки дополнительно подтверждает заводское изготовление.
Далее осмотрите рукоятку, она должна быть удобной и нескользящей. Гладкая поверхность не должна иметь наплывов, пор и неровностей. Обратите внимание на наконечник. Его цвет должен отличаться от стержня. Этот факт указывает, что на заводе выполнили дополнительное упрочнение, закалку. Простой визуальный контроль позволит определить подходящий для работы инструмент.
Точная отвёртка вынесена по классификации в отдельную категорию. Она предназначена для тонкой и аккуратной работы с мельчайшими деталями. От простой отвёртки её отличает миниатюрный габарит, шлиц и стержень. Прекрасным дополнением является магнитный наконечник на битах и в кейсе для хранения. Детали не выпадают, не теряются.
При покупке специальной отвёртки обращают внимание на следующее:
Прочность рабочей части зависит от стали и её твёрдости. Для профессиональной деятельности она варьируется от 47 до 52 HRC (по шкале Роквелла), для домашнего применения можно несколько снизить это требование.
Интенсивная эксплуатация отвёртки возможна при наличии комфортной рукоятки. Присмотритесь к элементам: прорезиненные вставки, упор для пальца, достаточная площадь для полного контакта с ладонью, отверстие, усиливающее крутящий момент.
Имеет значение длина рукоятки. Человеку с широкой ладонью и короткими пальцами не ловко работать длинной конструкцией. На прорезиненной или пластиковой ручке не должно быть трещин и заусениц. Изъяны приводят к травмам.
Выбирайте комплект с оптимальным количеством отверток. Причём шлицы их должны отвечать вашим ремонтным запросам. Нет смысла приобретать инструмент для высокоточных механических процессов, которыми не занимаетесь.
Что такое прецизионная отвёртка
Одним из самых полезных инструментов в доме можно назвать отвёртку. Особенно если она имеет точные фигурные профили и подходит для тонких работ, например, для раскручивания различных устройств, часов и бытовой техники. Ведь заменить обычную батарею или разобрать часовой механизм можно и самостоятельно.
Простые строительные отвёртки в таких случаях не помогут. С этой целью следует использовать точные инструменты со специальными профилями. Для того, чтобы иметь такую отвёртку, необязательно быть мастером в сервисном центре. В статье мы расскажем об этом виде инструмента.
Прецизионная отвёртка: что это значит
Прецизионной отвёрткой называют специальный тип инструмента, который используется при проведении точных работ с мелкими крепёжными элементами или деталями. Приспособление обладает особо тонким и точным наконечником, который затачивается под максимальное совпадение с мелкими головками крепежа.
Разновидности инструмента
Естественно, отвёртка для высокоточных работ и манипуляций должна соответствовать определённому ГОСТу и условиям эксплуатации. Согласно требованиям, её жало и основа изготавливаются из стали (хромованадиевой, относящейся к классу углеродистых), или легированного металла. Наконечник обязательно идёт закалённый, т. к. мелкоразмерные пазы гораздо быстрее стираются, в отличие от крупных. Твёрдость и устойчивость – это важные требования, которые выдвигаются к прецизионной отвёртке.
Однако главное, что требуется от подобных отвёрток – это высокая точность приспособлений. Наконечник строго должен соответствовать размерам любого вида крепежа. Только тогда можно соединить части без повреждений. Именно с этой целью производители выпускают целые наборы, в которых количество инструментария насчитывает от 10 до 12 элементов с различными размерами и конфигурациями наконечников. Соответственно, чем их больше, тем быстрее и удобнее будут происходить ремонтные работы либо разборка приборов.
Прецизионные отвёртки используют в нескольких случаях. Как правило, при демонтаже или сборке устройств, деталей и мелких частей:
В любом сервисном центре по ремонту вышеперечисленных устройств есть подобные отвёртки. Точнее целый набор прецизионных инструментов — для каждого из устройств может использоваться разный компонент, тип и размер насадки. Например, прямой шлиц или в виде звёздочки и т. п. Выделяется несколько типов приспособлений для точных работ:
Интересно! Для сравнения, всем известная компания Apple использует исключительно специальные антивандальные винты. Естественно, раскрутить их можно только особенным прецизионным инструментом с жалом в виде пятиконечной звезды. Называется он Pentalobe.
Какой должна быть прецизионная отвёртка
Прецизионная отвёртка в большинстве случаев продаётся в наборе. Он может содержать от шести до восьми инструментов. В комплекте идут три-четыре головки разных размеров, диаметров и ширины. Также есть позиции типа Torx или с головкой в виде звезды. Они нужны для электрических устройств.
Если выполняются работы в ограниченных местах, где присутствует риск потери маленького винтика, отвёртки должны иметь намагниченные валы.
Требования к точным инструментам стали шире после того, как технологии развились настолько, что некоторые ремонтные работы стали возможны в домашних условиях. Выбор и поиск необходимой отвертки стал проще.
Требования к прецизионным отвёрткам:
Набор прецизионных отверток

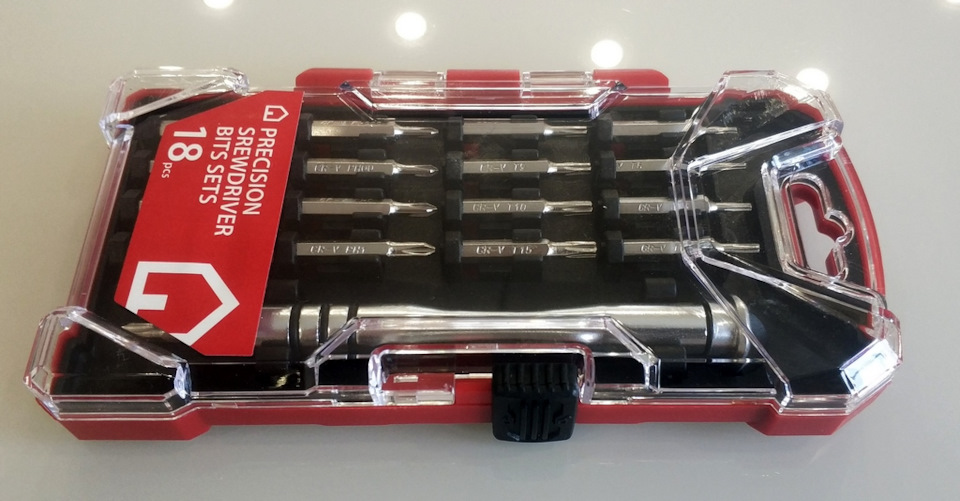

Болтаясь сегодня по АШАНУ присмотрел набор прецизионных отверток.
Как правило инструмент в таких магазинах как Ашан и ему подобные я не беру, так как не бывает там ничего хорошего. А хороший инструмент люблю и ценю 🙂
А тут в руках повертел и понял, что это то чего мне сейчас для счастья душевного не хватает 🙂

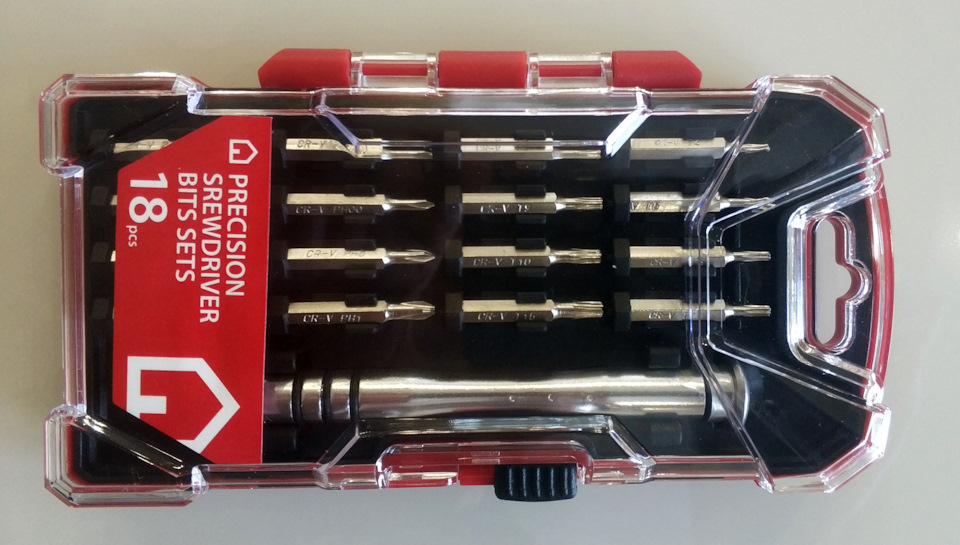

Коробочка из толстого пластика с мощными поворотными петлями крышки, в ближайшее время точно не оторвется, да и сама коробка тоже надежная.
Биты в гнездах лежат не болтаются!
Отвертки и наборы всякие есть и дома, и в машине, и в гараже, и на даче, а вот для мелких работ есть конечно в электроинструменте набор мелких отверток, но он именно из отверток, которых много и хранить их не удобно. да и без мелкого торха он.

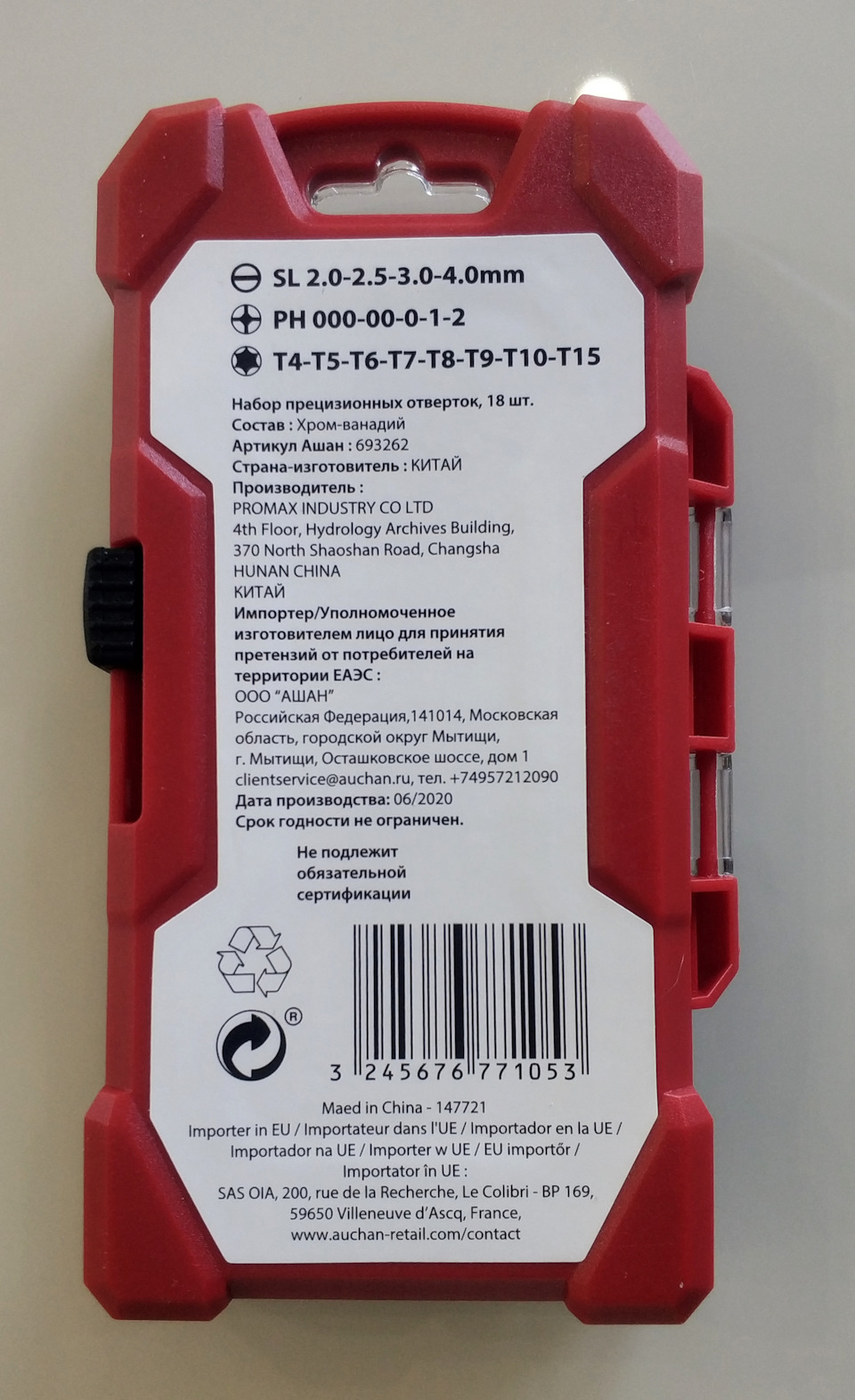

А тут все что надо, в одном наборе и сталь хром-ванадиевая.
В руке отвёрточка сидит отлично и прорезиненные колечки под пальцами, там где и должны быть.
В общем набор понравился и стоит всего 337 руб.
Производитель конечно Китай, но фабричный, большого усилия на мелких головках не бывает, так что думаю послужит наборчик 🙂
Свои деньги отработает уж точно 🙂
Удивило, что поставщик-импортер АШАН 🙂
Может со временем и появиться у них неплохой инструмент, если научаться выбирать из хлама действительно неплохие экземпляры!
Виды прецизионных отверток, их названия и назначение
Прецизионные отвёртки — это ручной слесарный инструмент, применяющийся для вкручивания и выкручивания винтов малой размерности. Сферой применения прецизионных отвёрток являются ремонты миниатюрных электронных устройств и мелких приборов (часы, мобильные телефоны, фотокамеры, MP3-плееры, ноутбуки и т.д.), которые в силу своих размеров, имеют мелкие крепёжные элементы.
Для маркировки шлицов используют специальные обозначения типа шлица и номера размерности, указывающего диаметр. У крестообразных и плоских шлицов номер обозначает длину и диаметр стержня, диаметр шлица. Так, PH0 обозначает стержень диаметром 4 мм, длиной до 80 мм, для винтов диаметром до 2х мм.
Помимо разнообразных шлицов, прецизионные отвёртки могут обладать антистатической защитой, что удобно в работе с деталями, чувствительными к электростатическим разрядам. Также существуют отвёртки с заизолированными рукоятками, выдерживающими напряжение до 1000В. Для сборки/разборки розеток и выключателей есть отвёртки с индикацией напряжения.
Типы шлицов
Плоский шлиц
Наиболее простой и распространённый тип винта. Имеет всего лишь одну прорезь в головке винта. Однако в силу простоты является наименее надёжным типом крепления, поскольку отвёртки могут соскальзывать, повреждая винт.
Обозначается такой шлиц знаком «-». Маркируется «SL» (от английского «slotted» — «прорезанный»).
Крестообразный Phillips
Также популярный вариант винта, разработанный компанией Phillips Screw. Он не допускает соскальзывание отвёртки с головки винта. Шлиц имеет форму креста — двух прорезей, пересекающихся в центре с углублением и небольшим скруглением. Размеры шлицов обозначаются 0000, 000, 00, 1, 2, 3, 4, 5.
Обозначается знаком «+». Маркируется «PH».
Крестообразный Phillips Tamper Resistant
«Антивандальная» версия шлица Phillips. Представлен в виде креста со штырьком в центре головки.
Крестообразный Pozidriv
Усовершенствованная разновидность крестообразного шлица. Достаточно популярен в Европе. Винты такого типа имеют паз в форме креста, но снабжены четырьмя дополнительными углублениями. Получается два креста с углами 45° между пазами. Размерность отвёрток Pozidriv аналогична таковой у Phillips.
Такая отвёртка, в отличие от обычного Pozidriv не выталкивается из шлица при завинчивании.
Обозначается знаком «+». Маркируется индексом «PZ».
Звёздообразный Torx
Шлиц с углублением в форме шестиконечной звезды с закруглёнными концами. В народе именуется «звёздочкой». Используется в электронных устройствах и автомобильных системах для защиты от самостоятельного вмешательства владельцев. Маркируется обозначением «T».
Звёздообразный Torx Tamper Resistant
«Антивандальная» версия звёздообразного Torx. Являет шестиконечную звезду с закруглёнными концами, в центре которой имеется штырёк. Соответственно, отвёртки имеют углубление. Обозначается как «TR». Также может иметь название Security Torx, pin-in Torx.
Отвёртки, предназначенные для данного типа шлица, могут применяться и для обычного Torx.
Звёздообразный Torx External
Шестиконечная звёздочка в инвертированном (обратном) виде: выступом. Соответственно, отвёртки для данного шлица должны иметь углубление.
Маркируется «E». Что касается обозначения размерности, то она не совпадает с обычным Torx.
Помимо перечисленных разновидностей звёздообразного Torx, существуют другие модификации: Torx Plus, антивандальный Torx Plus, пятиконечный Torx.
Шестигранный шлиц Hex
Винт с углублением в форме шестигранника. Такие винты вкручиваются/выкручиваются как с помощью специального шестигранного (как правило, Г-образного) ключа, так и отвёрткой.
Шестигранный шлиц Nut Driver Hex
Противоположен обычному шестигранному: винт такого типа имеет выступ в форме шестигранника. Поэтому отвёртки и ключи с углублением.
Звёздообразный Spline
Представляет двенадцатиконечную звезду, что обеспечивает мощную затяжку. Правда, использования данного шлица необходимо плотное прилегание головки и бита отвёртки.
Применяется в крепеже головок цилиндров двигателей. Обозначается SP.
Трёхгранник
Секретный шлиц, выполнен в виде равностороннего треугольника. Получил применение на железнодорожном транспорте и метрополитене, пожарной службе и радиоэлектронике. Обозначается Triangle.
Трилистник Tri-Wing
Шлиц, состоящий из трёх лучей, которые сходятся с небольшим смещением. Это позволяет передавать крутящий момент без осевого давления. Маркируется V или TW.
Область применения «трилистника» — авиационное производство и, с недавних пор, электронные изделия (например, зарядные устройства NOKIA или смартфоны iPhone 7). Крепежи с данным шлицем используются для препятствования несанкционированной разборки. Несмотря на наличие прецизионных отвёрток с такими битами, они не часто встречаются в продаже.
Четырёхлистник Torq Set
Аналогичный «трилистнику», только четырёхлучевой. Иногда называется «крестовой ассиметричной». Редкий тип шлица, созданный компанией Phillips Screw. Используется только в авиакосмической промышленности. Данный тип шлица обладает мощной затяжкой, недостижимой для других видов креплений. Несут маркировку 4V или TS.
Квадратная Square Head
Винт с квадратной выемкой. Также известен как шлиц Робертсона. Применяется для быстрой смены инструмента и при этом отличается высокой надёжностью.
Квадратная Square Tamper Resistant
Антивандальная разновидность квадратного шлица Square Head с отверстием в центре.
Вилочный ключ
Секретный шлиц, исполненный в виде двух штырьков. Не рассчитан на мощную затяжку, что препятствует перезатяжке шурупа.
Используется в метрополитене, лифтах. Имеет маркировку 2P.
Односторонний шлиц ONE-WAY
Сделан только для закрутки (хотя и существуют специальные отвёртки, с помощью которых можно открутить такие винты). Имеет скосы с двух сторон. Закручивается обычной плоской отвёрткой. Однако при раскручивании биты соскальзывают с паза. Задействован в общественных местах для противодействия вандализму и кражи.
Linehead
Специальный шлиц, применяющийся в игровых приставках Nintendo.
Pentalobe
Специальный шлиц, разработанный Apple и применяемый в смартфонах iPhone и ноутбуках MacBook. Выполнен в виде пятилепесткового цветка. Разработан для препятствования самостоятельной разборке устройств.
Motorq
Расшифровывается как «more torque» — «больше мощности». Разработка фирмы Phillips Screw. Своеобразная вариация крестообразного шлица, но с широкими крыльями. Используется в автомобильной и авиакосмической сферах.
Key-Rex
Особый тип шлица для обеспечения максимальной защиты. Шлиц сложной формы. Зачастую разрабатывается под определённые цели. Поэтому закручивается и раскручивается индивидуально созданной отвёрткой. Такой шлиц находит применение в банковских ячейках и сейфах, а также урнах для голосования.
В нашем каталоге вы найдете большой ассортимент прецизионных отверток и отличные наборы с разным количеством бит.
| Наименование | Маркировка | Фото |
| Плоский шлиц | SL |  |
| Крестообразный Phillips | PH |  |
| Крестообразный Pozidriv | PZ |  |
| Звёздообразный Torx | T |  |
| Наименование | Маркировка | Фото |
| Пятилепестковый шлиц Pentalobe | W |  |
| Шестигранный шлиц Hex | H |  |
| Шестигранный шлиц | M |  |
| Трёхгранный шлиц | Triangle |  |
