Активация TMC PRO при помощи MIB Toolbox v4.1A Custom

В целом пост копипасты, так как всё приготовлено и подробно рассказано на этом сайте, надо только немного исправить несколько файлов в этой папке F:\Toolbox\scripts paytmc-install_tmc_patch_23, install_tmc_patch_24, install_tmc_patch_25, install_tmc_patch_26, install_tmc_patch_27, install_tmc_patch_28 для того чтобы эти патчи сработали в Audi, так как в той сборке патчи для Skoda и VW.
Итак открываем изэтого архива первый файл install_tmc_patch_23 простым блокнотом и внизу видим:
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/asia/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/aus/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/eu/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/il/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/india/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/meast/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/msa/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/msa2/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/neast/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/vw/za/version-cfg.txt

echo Version of Navi data now is:
cat /mnt/app/navigation/resources/app/vw/eu/version-cfg.txt

echo Copy paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/asia/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/aus/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/eu/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/il/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/india/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/meast/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/msa/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/msa2/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/neast/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/vw/za/tti/paytmc.json

echo Done.
echo «Please restart the unit to apply the TMC Sets (TMC Table 23)»

exit 0
Понятно что vw надо заменить на au вот так:
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/asia/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/aus/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/eu/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/il/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/india/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/meast/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/msa/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/msa2/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/neast/version-cfg.txt
echo «11.30.9876» > /mnt/app/navigation/resources/app/au/za/version-cfg.txt

echo Version of Navi data now is:
cat /mnt/app/navigation/resources/app/au/eu/version-cfg.txt

echo Copy paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/asia/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/aus/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/eu/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/il/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/india/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/meast/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/msa/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/msa2/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/neast/tti/paytmc.json
cp /eso/hmi/engdefs/scripts/mqb/paytmc-23.json /mnt/app/navigation/resources/app/au/za/tti/paytmc.json

echo Done.
echo «Please restart the unit to apply the TMC Sets (TMC Table 23)»

exit 0
Далее всё как в инструкции, только с одним

у меня оба значения Set Pay TMC (coarse) и Set Pay TMC (fine) 15 по другому, а точнее 0 в Set Pay TMC (fine) не выставить никак, почему не знаю.
Далее перезагрузить с помощью Green Developer Menu, в противном случае адаптации не применятся.
После перезагрузке магнитоле нужно будет немного времени, чтобы прочитать и подхватить информацию с нужной частоты.

Большое спасибо kisyabrus за огромный труд и помощь при активации дорожных сообщений.
P/S Решение более чем элегантное, так как не надо каждый раз брать компьютер чтобы заменить файл paytmc-23 на paytmc-24 при поездке из Москвы в Санкт-Петербург и обратно. Но если кто-то хочет делать это вручную пожалуйста Как заставить отображаться TMC на Discovery PRO MIB 2.5

Источник

№24 — Активация системы дорожных сообщений TMC Pro

Всем привет!
Пока рестайлинг проходит свою завершающую стадию, я решил написать об одной небольшой новости, которая будет актуальна всем владельцам Автомобилей Audi с MIB2 с навигационной системой.

Пост об активации TMC Pro (Traffic Message Channel) — дорожные сообщения по радио каналу.

TMC — технология, которая используется для передачи информации о дорожных пробках и неблагоприятных дорожных условиях. Как правило, данные передаются в виде цифровых кодов, с использованием радиосистемы оповещения (FM-RDS) для обычных FM-приёмников. Данные могут быть также переданы на радио или спутниковое радио. Услуги по передаче данных об автодорожной информации в настоящее время предоставляются государственными и коммерческими компаниями в большинстве стран Европы. Поддержка функций TMC позволяет навигационной системе автомобиля получить информацию об участках с дорожными инцидентами и построить альтернативный маршрут для объезда проблемных участков.
Информация из Википедии

Первый мой опыт использования TMC произошел в Германии, лет так 7 назад, когда я ехал на Audi A6 C6 с навигационной системой MMI 3G (даже не +). Подъезжая к Берлину вдруг навигационная карта насытилась различными знаками по дорожным событиям и дороги стали разного цвета, сообщая о пробках и заторах на дороге и как раз в углу я увидел заветную иконку TMC.
Далее вместе со сменой автомобиля и мультимедийных систем TMC пробки то работали, то нет, в этом не было нужды разобраться и я просто забил.
Как оказалось, что пробки TMC могут приниматься из разных источников и видимо VAG в России не договорился или как и я забил на это, поэтому они то работали, то нет, до сути никто не докапылся как и почему.
Пришло время мультимедийных систем MIB и досканального понимания их структуры, прошивки и т.д.
Так вот, в MIB заложены настройки для подключения только к 4м серверам, из которых нет никого в России. Как оказалось что в России пробки (дорожные события) предоставляет компания NAVTEQ.
Для того что бы заработали пробки по TMC каналу нужно в прошивке изменить подключение к NAVTEQ и тогда TMC заработает, что я успешно и сделал.
Лучшая альтернатива TMC это только Audi Traffic Online — пробки через интернет. У меня соответственно есть и эта функция, но работа в паре TMC + Audi Traffic Online это лучшее что может быть в MIB2.
Но только для Audi Traffic Online нужен постоянный интернет, а для TMC он не нужет.

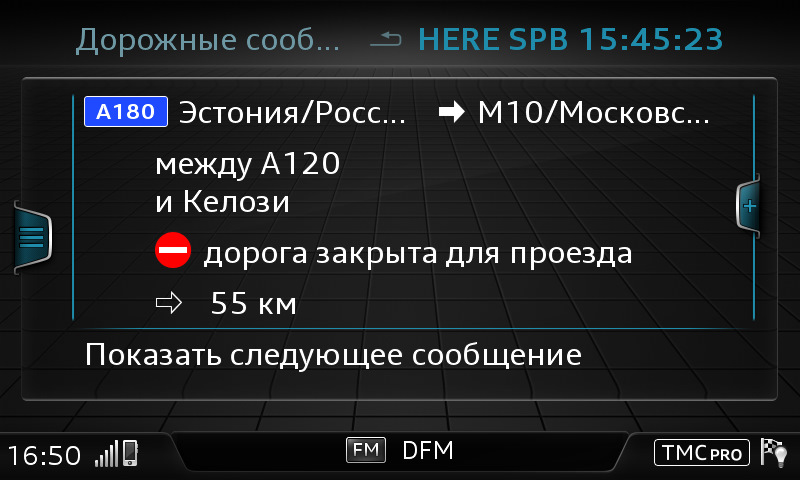

Несколько фото работающей системы TMC без Audi Traffic Online:

Источник

Активация TMC Pro для систем навигации MIB2/2.5 HIGH

Все привет друзья!
Решил на досуге более углубленно разобраться в TMC для наших навигационных систем.
Что это такое?! Канал автодорожных сообщений (Traffic Message Channel, TMC) — это технология для передачи информации о дорожных пробках и неблагоприятных дорожных условиях. Как правило, данные передаются в виде цифровых кодов, с использованием радиосистемы оповещения (FM-RDS) для обычных FM-приёмников. Поддержка функций TMC позволяет навигационной системе автомобиля получить информацию об участках с дорожными инцидентами и построить альтернативный маршрут для объезда проблемных участков. Мы знаем что в штатное навигации отображение пробок может работать через Audi Traffic Online — для этого потребуется интернет. Для TMC интернет не нужен, как и сам Audi Connect.

В ветке про Audi B9 уже было написано, что данную систему можно активировать у нас, но как это сделать нигде не указано. В БЖ Andrey960 все подробно написано. Изначально данный патч/сборка городов вещания делался kisyabrus под автомобили Skoda и Volkswagen. Но для того чтобы все заработало нужно просто переписать патч/сборку под Audi.

И так что мы имеем (города вещания):
Москва (и города вокруг)
Санкт-Петербург (и города вокруг, Калининград)
Екатеринбург (и другие города Уральского ФО РФ)
Нижний Новгород (и другие города Приволжского ФО РФ)
Краснодар (и другие города Южного ФО РФ)
Новосибирск (и другие города Сибирского ФО РФ)

Установка утилиты mib2-toolbox со встроенными скриптами для поддержки регионов:
1. Скачать архив
2. Распаковать его в корень SD карты
3. Вставить карту в головное устройство
4. Заходим в Red Menu. На Audi Q7, Q5, A5, A4, TT, A3 удерживайте две клавиши Navi вверх и Media вниз 10-15 секунд, если меню не стартует, повторите процесс. Выходить из красного меню так-же Navi вверх и Media вниз 10-15 секунд.
5. Red Menu > обновления > sd1> стандарт > опускаемся в самый низ списка и обновляем ПО. ГУ несколько раз перезапустится. В самом конце как все обновится нажимаем «Прервать редокументацию». Выходим из Red Menu.
6. Зайти в Green Developer Menu. На Audi Q7, Q5, A5, A4, TT, A3 удерживайте две клавиши Navi вверх и Media вверх 10-15 секунд, если меню не стартует, повторите процесс. Выходить из Green Developer Menu можно просто кнопкой «BACK».
7. В меню появится дополнительный пункт — «mqbcoding»
8. Заходим mqbcoding > customization > advanced
9. Устанавливаем нужный патч. В моей сборке патч для Москвы Install RussiaTMC Patch (Moscow, TMC23). Если нужны все регионы добавлю в сборку.

10. Перезагружаем устройство (клавиши Navi вверх и Media вверх + нажимаем центральную шайбу)

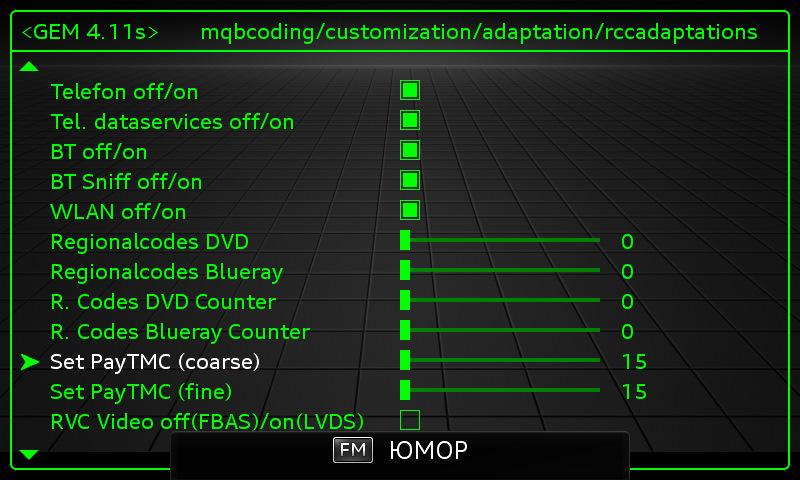

11. Зайти в Green Developer Menu. Далее mqbcoding > customization > adaptation > rccadaptations
12. В PayTMC адаптациях задать значение 15. У меня оба значения SetPay TMC (coarse) и SetPay TMC(fine) 15, так же как и у Andrey960 но как выяснилось это ни на что не влияет.
13. Перезагружаем с помощью Green Developer Menu mqbcoding > customization > coding > Reboot unit иначе адаптация не применится.
14. Для проверки работоспособности заходим Green Developer Menu production > rcc_prod > radio_prod > amfm_prod > tmc_list_prod и листаем в самый низ.

После перезагрузки MIB2 нужно будет подождать несколько минут, чтобы подхватить информацию с нужной частоты. При работе TMC так же в правом нижнем углу появляется надпись TMC Pro.

Саму пробку навигация рисует белой штрихованной линией.

Ну и конечно после всего этого радуемся бесплатным отображением пробок в штатной навигации!

Моя сборка для Audi (Москва) тут

Всем удачи и ровных дорог, подписываемся!

Источник

Ремонт RDS-TMC тюнера от navi plus rns-d.

Хочу рассказать о «стандартных» поломках и методах их устранения RDS-TMC тюнера.
Он работает в связке с navi plus rns-d. Navi выводит через него сообщения на приборную панель, он преобразует can шину navi (свою) в стандартную, последующие модели navi имеют выход нормальной can шины и не нуждаются в преобразовании. Так же RDS-TMC тюнер, с помощью двух антенн, ловит TMC информацию о пробках и передает в navi, для нас это не актуально :-).
Но вот, в определенный момент, нави перестает нас жизнерадостно приветствовать при включении надписью на приборке и выводить на приборку информацию о радиостанциях, CD, TV. Обидно конечно, но не смертельно. Тем более это, в большинстве случаев, легко починить. На разборках просят за сей блок 2-3.5 круб, совсем с дуба рухнули 🙂

Приступим к ремонту. Тем более они ломаются все однотипно. Сразу хочу сказать, фото не мои, я когда ремонтировал не фоткал, забыл 🙂 Не обижайтесь если у кого утащил. В инете надергал и описание вставил, отредактировал, показал места замера и пайки, благо фоток для описания процесса нужно немного.
Для начала снимем блок RDS-TMC тюнера. Он у всех стоит в разных местах, у кого за приборкой у кого справа от рулевой колонки.

Отвинтив 4 винта снимаем крышки. Видим электронную начинку. Она состоит из двух плат. Они бутербродом стоят. Нам нужна будет нижняя. По сему отгибаем 3 лапки, отгибаем аккуратно. Что б плату не повредить.

И снимаем верхнюю плату. Поломки в 90% живут на нижней. Поломки бывают такие:

1. Уходит емкость конденсатора 100мкф, угодит в минус на 25-30 мкф. Почти всегда.
2. Уходит немного емкость конденсаторов 47мкф. Не сильно совсем.
3. Горит предохранитель 1.25А.

По сему конденсаторы просто не глядя и не измеряя емкости меняете на новые.
Если сгорел предохранитель то его на обычный 2х амперный меняете. Напаиваете ножки на обычный и запаиваете лежа. За одно и конденсаторы махните, не ленитесь, что б потом не лезть 🙂 Отчего горит предохранитель я не знаю. Может от каких либо скачков напряжения. Схема всегда жива.

Предохранитель можно прозвонить с обратной стороны платы.
Для проверки починенного блока просто подаете 12 вольт на вход и измеряете ток. Первые секунды 3-4 ток будет 250 ма. Потом упадет до «0», это блок переходит в спящий режим.

Если блок живой то провода прозвоните в соответствии со схемой подключения. Два провода питания, два провода на приборку и два на navi, вот и все 🙂 Хотя если никто не лазил там то провода в 99% в порядке.

Вот так просто RDS-TMC тюнер ремонтируется. Далее ставите его на место и радуетесь результату 🙂

Источник

Установка RDS-TMC тюнера и вывод инфы на приборку

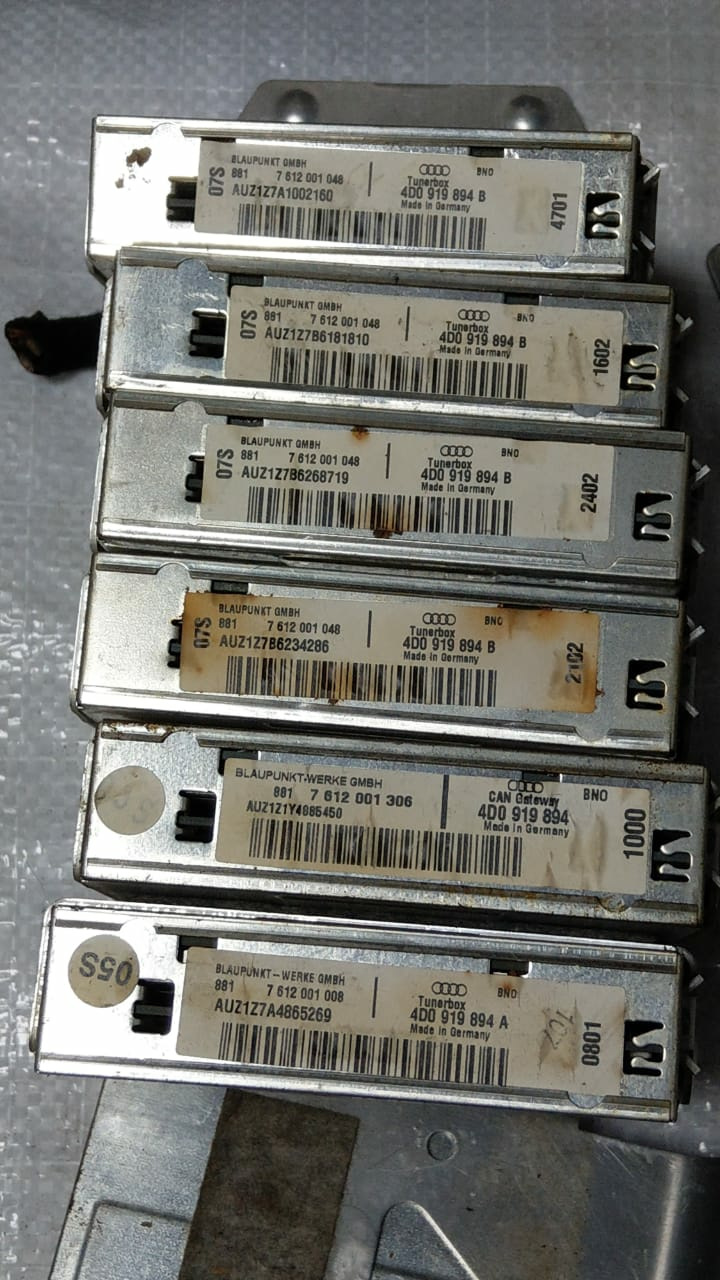

Тюнер заказал наугад или интуитивно (посмотрел по номерам каких больше ставилось)
Выбор пал на 4D0 919 894 B.

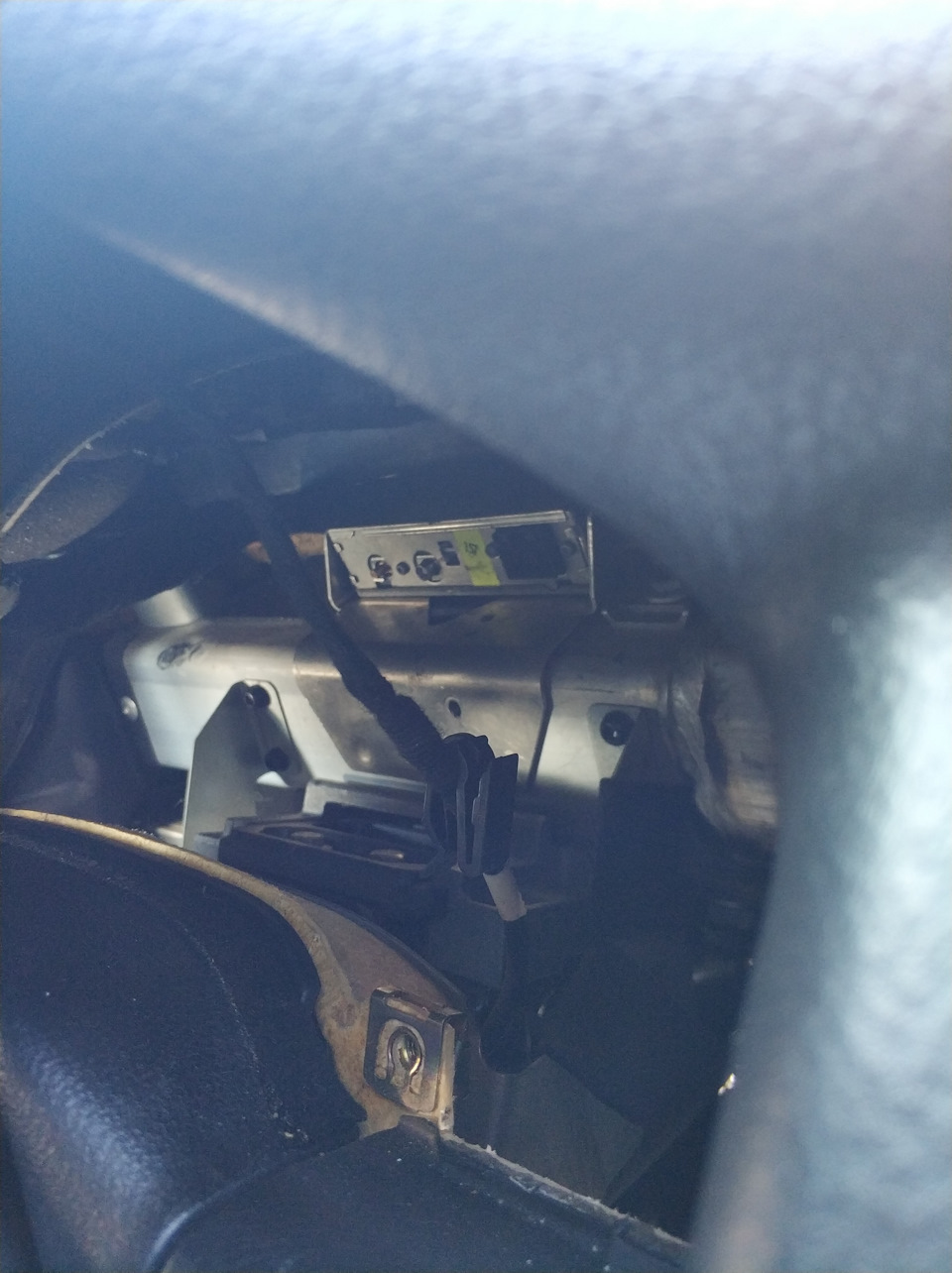

Накопал на польском сайте, где он должен стоять, а стоит эта зараза под приборной панелью.

И тут начались под…бы от немцев:
№1. Провода приборки настолько короткие, что снять ее можно только на ощупь, либо не снимать вообще. Я снимать не стал из за под…ба №2.
№2 Отверстия для крепления тюнера есть, а резьбы нет.

Вообщем хотел сделать феншуй, а получилось так как получилось. Идем дальше.

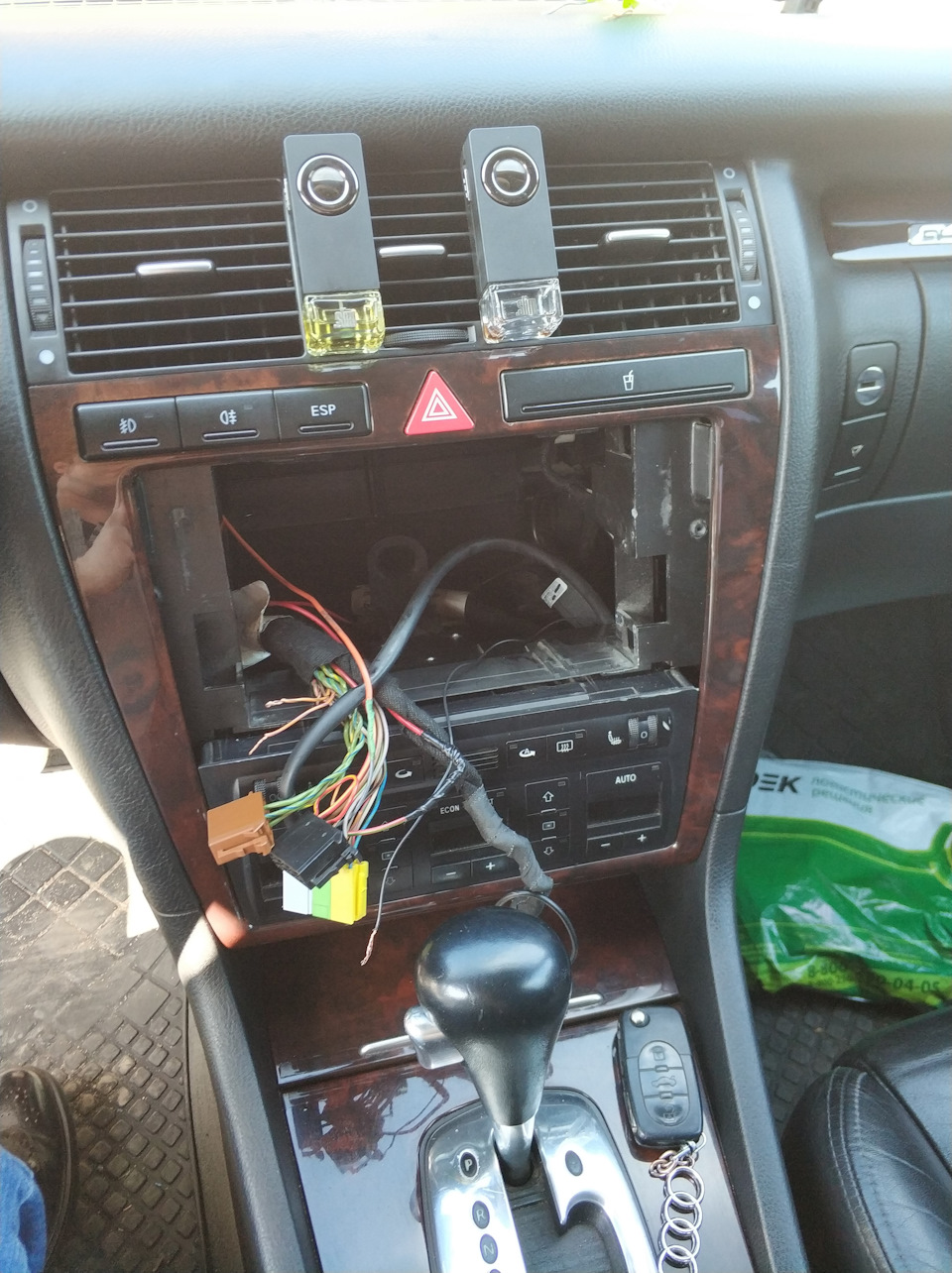

Решил я его положить за магнитолой ближе к бардачку. Отличное второе место для него. Ближе к рулю лежит Триома.

По подключению:

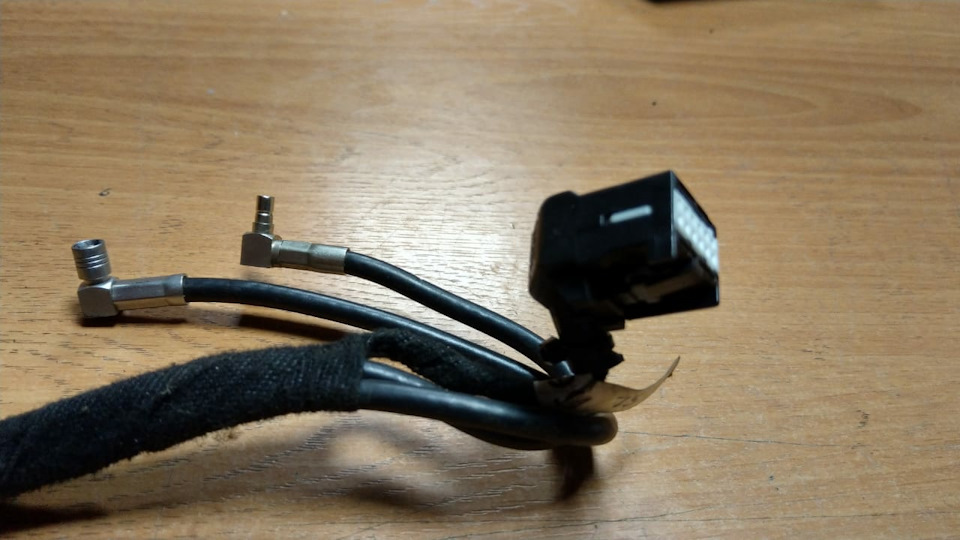

Если есть возможность купить с тюнером сразу фишку, то берите. Сэкономите время и нервы.

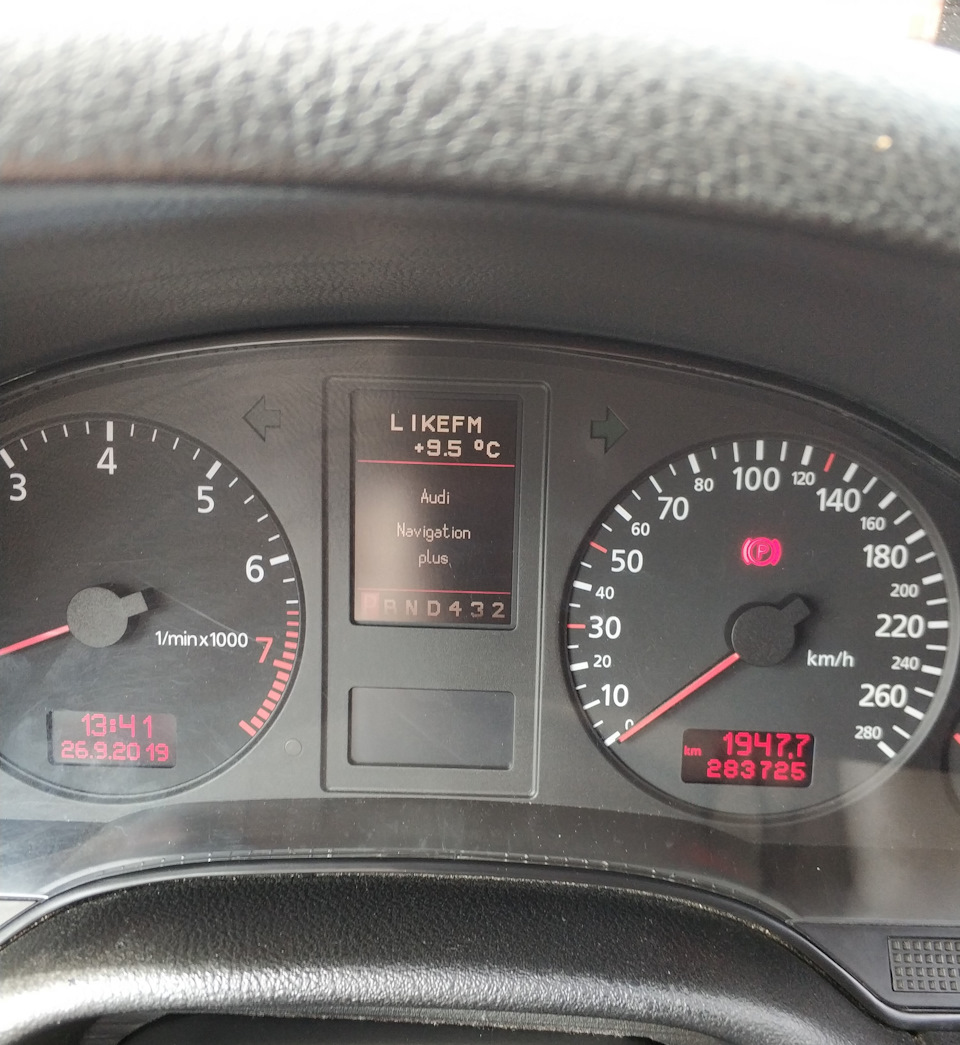

Включаем теперь все и проверяем. На приборке у меня высветилось приветствие.

И все… Хватит. Инфы нет по станциям и трэкам. Теперь берем заветный шнурок, мыло и табуретку…

Заходим в Навигацию, нас интересует канал 4, 5 и 6.
В 4 канале ставим значение 0 (монохромный дисплей)
В 5 канале ставим значение 0 (Европа)
В 6 канале ставим 0 (Отключаем нафиг RDS-TMC, чтобы не выскакивала ошибка, у нас все равно это не работает)

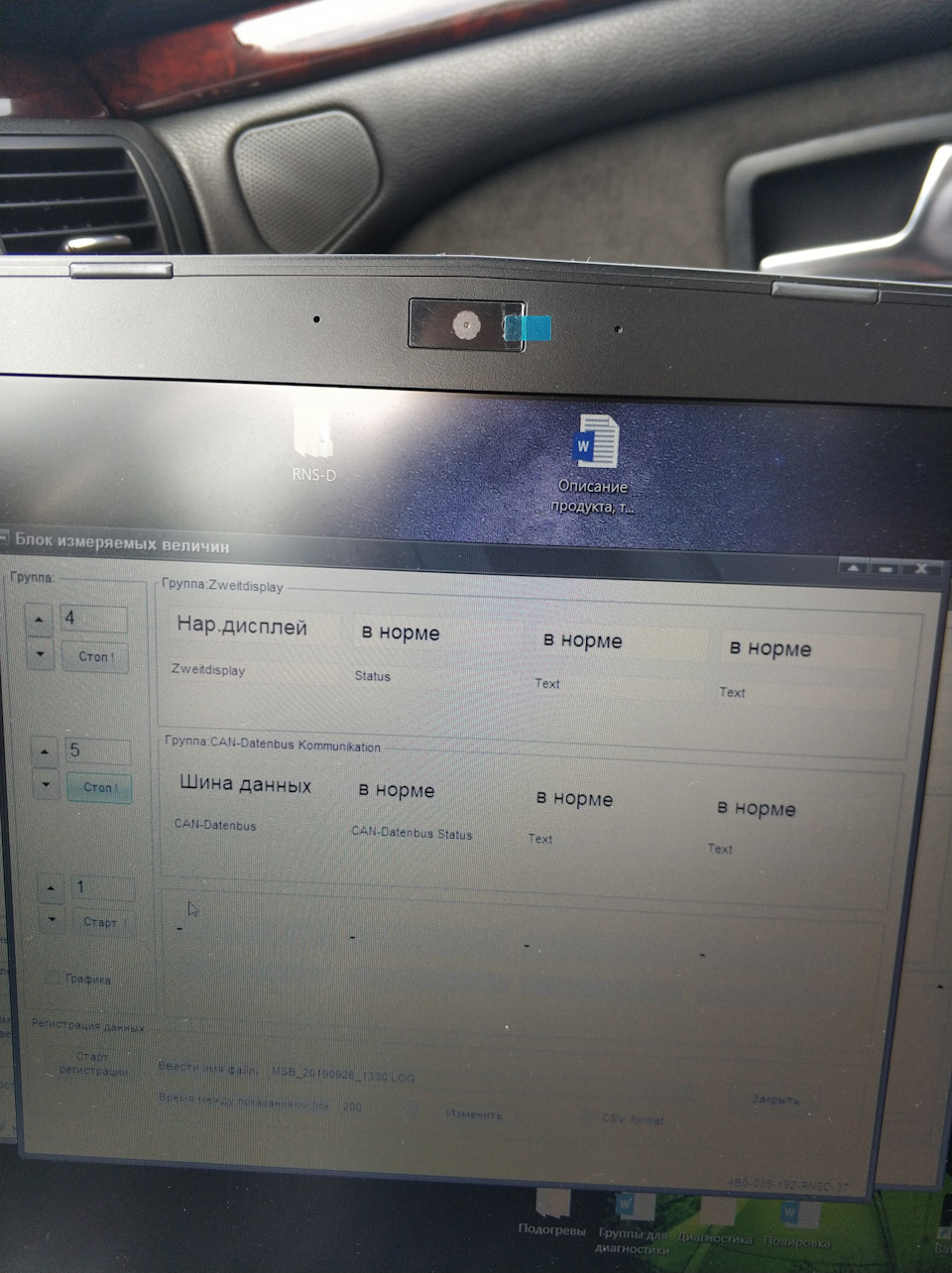

Заходим в блоки измерения и выбираем 4 и 5 канал. Должно быть вот так

Дальше настраиваем приборку.
Заходим в панель приборов, проверяем кодировку. У меня стоит 0000162. (Я не менял ничего, если что то не так на AS8 есть тема по кодировке)
Далее заходим в 62 канал и ставим циферку 21 (навигация, приборка и радио, суммируем и получаем 21).
Жмакаем сохранить и вуаля. Все появилось и работает
