что значит закоротить конденсатор
Какими методами можно разрядить конденсатор
Ни один бытовой электронный прибор не работает вечно. Время от времени они требуют своевременного обслуживания или даже ремонта. Все мастера гарантийных сервисных мастерских хорошо знают, что перед началом ремонта и осмотра платы необходимо провести разряд конденсатора. В них даже после отключения прибора от сети неизбежно скапливается запас электрической энергии до 330 Вольт. О том, как эту операцию провести быстро и безопасно своими руками в этом материале.
Как он работает
Если разобрать конденсатор, то его устройство довольно простое. Это два электрода разделенные диэлектрическим материалом:
В качестве электродов выступают обкладки конденсатора. Именно в них происходит процесс накопления электрической энергии с того момента как на обкладки подается напряжение. Если напряжение не подается, то под действием электростатического притягивания, накопленная энергия сохраняется на обкладках конденсатора.
Кондёры постоянного типа разделяют на:
За единицу емкости этого элемента принято считать фарад. То есть если у кондёра емкость в 1 фараду, то он способен сгенерировать 1 вольт.
В электронике и электротехнике используются элементы, емкость которых может измеряться:
Та емкость, которая указана на корпусе элемента это номинал, который практически получить невозможно. Поэтому на конденсаторе указан процентный допуск его емкости. Это надо понимать как процентное отклонение реального значения от номинального.
Как разряжать правильно
Для того чтобы узнать, как правильно разрядить конденсатор надо иметь ввиду все те параметры, которые присуще конкретному элементу, а именно
Самый главный параметр, для безопасной разрядки этого электронного элемента — емкость.
Сначала лучше проверить
Для начала этот элемент нужно обесточить. Понятно, что не надо именного его лишать источника питания. Достаточно отключить электроприбор и отсоединить вилку от розетки. Если подойти к этому вопросу кардинально, то для безопасности можно на распредщитке отключить все автоматические выключатели, отвечающие за подачу электричества в помещение.
Теперь нам нужен специальный прибор — мультиметр, чтобы узнать заряжен ли конденсатор.
Нам нужно понять какое напряжение на выводах элемента. В зависимости от показаний выбирается и способ разрядки:
Разряжаем отверткой
ВНИМАНИЕ! Разряжать отверткой можно только конденсаторы небольшой ёмкости и с безопасным напряжением. Запрещено разряжать конденсатор, подключенный к источнику питания.
Для начала нам нужна подходящая отвертка с изолирующей рукояткой. Как правило, рукоятки выполнены из резины или пластика. Оба материала способны создать безопасный барьер между рукой металлической частью отвертки.
Если нет уверенности в том, что у вас именно изолирующая отвертка, рекомендуется купить новую, на которой есть логотип с предельно допустимым напряжением.
Такие инструменты продаются в отделах электротоваров в любом хозяйственном отделе. Подойдёт как плоская, так и крестовая отвертка.
Теперь сам процесс разряда.
Держите отвертку так, чтобы она касалась обеих ножек одновременно, только тогда процесс разряда произойдёт нормально.
Для контроля можно замкнуть выводы отверткой еще раз.
Проверить степень разрядки можно все тем же мультиметром.
Разрядное устройство своими руками
Перед тем как измерить емкость, проверить кондёры на пробой или утечку, или если нужна замена несправного элемента необходимо его разрядить. Особенно актуально сделать правильный разряд у высоковольтных радиодеталей большой емкости. Накопленная энергия может сохраняться длительное время и неправильный демонтаж или хранение может нести угрозу для жизни.
Для безопасной разрядки высоковольтных конденсаторов можно собрать недорогое, простое в реализации электронное устройство. Оно разряжает вполне эффективно и безопасно.
Посмотрим на его принципиальную схему:
Напряжение с высоковольтного конденсатора поступает на гасящий резистор R1 и далее уходит на диодный ограничитель напряжения двустороннего типа.
Сам диодный ограничитель из двух параллельных цепочек диодов D1-D3 и D4-D6. Это сделано для того чтобы от любого диода в цепи снять напряжение порядка 2 вольт для работы светодиодных индикаторов D7, D8. Поступающий ток на светодиоды ограничивается резистором R2.
Светодиод запускает процесс разряда высоковольтного конденсатора до безопасного напряжения порядка двух вольт.
На процесс разряда может потребоваться некоторое время от 10 сек. и больше. Время разряда зависит от емкости подключенного кондёра и, какое остаточное напряжение в нем оставалось.
Как только светодиод потухнет можно провести окончательный разряд, с помощью отвертки закоротив выводы радиодетали.
Схема вполне работоспособна.
Всю плату можно собрать самостоятельно и поместить в пластиковый корпус.
Советы и предупреждения
Заключение
Из этого краткого описания способов разрядки конденсаторов видно, что небольшие по емкости радиодетали легко разрядить с помощью отвертки, но для разряда конденсатора больших ёмкостей лучше собрать специальную разрядную станцию и пользоваться только ею. Но в любом случае перед работой с кондёрами большой емкости рекомендуется проверить состояние заряда, а от полученных показаний этой радиодетали выбирается способ его разряда.
Видео по теме
Почему конденсатор закорочен в этом примере?
Пожалуйста, простите меня, если что-то не так в моем вопросе. Я школьник.
У меня есть следующая схема:
Мой вопрос: почему C2 называется короткозамкнутым на этой диаграмме?
Я снова спросил его, почему C2 коротко замыкается, но он сказал мне, что я должен искать его. К сожалению, я не нашел ничего полезного в Google.
4 ответа
Короткое замыкание красным цветом ставит 2 точки A и B при одном и том же напряжении, минуя конденсатор C2.
Два других конденсатора последовательно, поэтому:
при условии, что конденсаторы имеют одинаковое значение.
Поскольку они находятся в комбинации последовательно, общая емкость должна быть 3C.
Если бы они были последовательно, емкость была бы:
Посмотрите этот предыдущий ответ.
Два оставшихся конденсатора последовательно, потому что они имеют один терминал, каждый из которых подключен напрямую друг к другу с помощью провода. Если бы они были параллельны, то оба терминала были бы соединены друг с другом прямыми (т. Е. Они были бы параллельны, если бы вы подключили два вертикальных провода слева).
Из вашего вопроса: «Почему C2 называется короткозамкнутым на этой диаграмме?»
Кажется, вы спрашиваете . Что на этой диаграмме указывает, что C2 закорочен? «
«Я (сейчас) понимаю, что он закорочен, но почему он закорочен?»
, как и в, нет смысла коротко замыкать конденсатор, поэтому почему он нарисован таким образом?
В «реальной жизни» принципиальная схема обычно не включает постоянный провод, соединяющий оба конца конденсатора.
Закоротить конденсатор, что будет с энергией в контуре
Какой энергией обладает заряженный до разности потенциалов 307В конденсатор
Какой энергией обладает заряженный до разности потенциалов 307 В конденсатор с площадью пластин.
Расчет амплитуды спектра с малой энергией находящейся рядом со спектром с большой энергией
Здравствуйте, возникла следующая проблема с детектированием сигнала. Имеется тестовый сигнал в.
Какой заряд будет на обкладках этого конденсатора, если к нему подключить другой конденсатор емкостью 6мкФ
Вечер добрый. Конденсатор электроемкостью 4мкФ заряжен до напряжения 10В. Какой заряд будет на.
А в LCR-цепи колебания возможны, если тепловые потери на R не превышают критического значения (при большом R), после которого колебания невозможны (апериодический разряд конденсатора).
— потому что энергия электрического поля переходит в энергию магнитного поля катушки и никакого угасания этого процесса (если спортивление всех элементов нулевое) никогда не произойдёт
Добавлено через 5 минут
PS:
лови, тут на простом языке обо всём написано wiki-Колебательный_контур
Что произойдет, если в атом попал фотон с энергией, более чем достаточной для перехода на ближайшую орбиту
Что произойдет, если в атом попал фотон с энергией, более чем достаточной для перехода на ближайшую.
Можно ли сменить конденсатор в БП на конденсатор большей емкости
Здравствуйте, столкнулся с умершим конденсатором в своем БП, однако точно такой же на 200 вольт и.
Можно ли утверждать, что в проводящем замкнутом контуре всегда возникает индукционный ток?
Можно ли утверждать, что в проводящем замкнутом контуре всегда возникает индукционный ток, если.

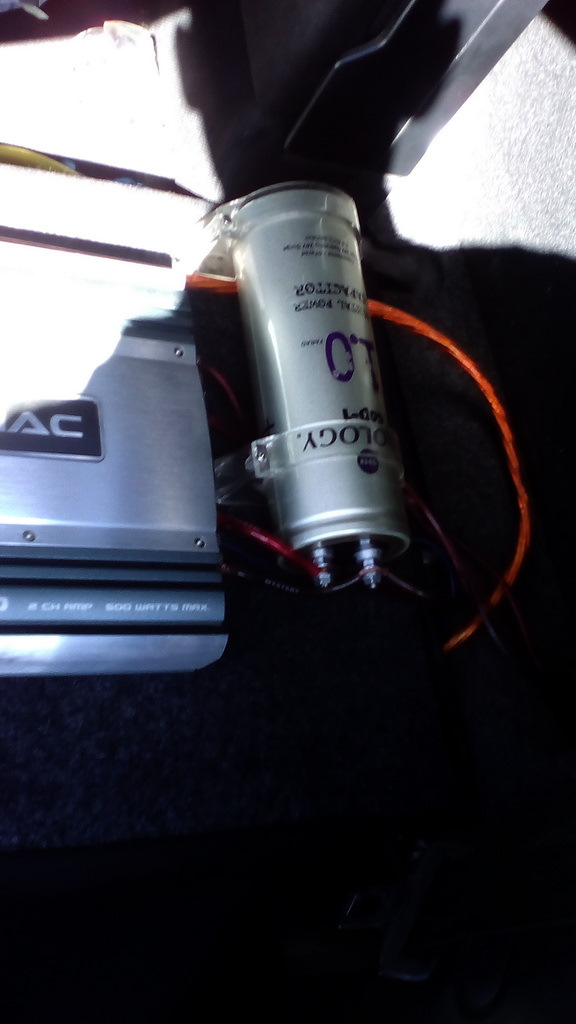

Устранение мифов о конденсаторах и устранение утечек тока на примере Prology cap-1
Многие любители глубокого баса используют в своей аппаратуре электролитические конденсаторы большой ёмкости. Они усиливают мощность усилителя, сглаживают скачки напряжения и продлевают жизнь акб. Чтобы знать что из этого правда, а что миф, необходимо вспомнить физику и иметь небольшой опыт в использовании советских усилителей. Сразу обращу внимание, что разговор будет вестись не о дорогой профессиональной аппаратуре, а о бюджетной
Почему я обратил внимание на советские усилители, — да потому что сам занимался ими когда-то. И именно замена старых советских полувысохших огромных конденсаторов на импортные куда большей емкости и меньшего размера как раз таки давало усилителю больше мощности.
Сглаживание скачков напряжения.
Любой кто ставил конденсатор хотябы на 1 фарад сразу же замечал, что ночью при большой громкости фары перестают подмаргивать в такт музыке, а значит сглаживаются скачки и просадки напряжения, что благоприятно сказывается на работе мозгов двигателя и генератора.
А теперь о мифах, плохих и хороших!
Миф №1: Емкости дешевых конденсаторов недостаточно даже для того, чтобы зажечь галогеновую лампочку.
Миф №2: продлевание жизни акб. Здесь немного физики и опытов. Всем известно, что большинство недорогих конденсаторов дает утечку тока в состоянии покоя. Вот пример на моем конденсаторе:
Утечка тока при работающем дисплее составляет целых 100мАh, при потушенном 50мАh. То есть за час акб теряет 50мА. Значит за сутки он потеряет 50*24= 1200мА. А за неделю — 8400. То есть если акб имеет емкость 60А, то за неделю он потеряет 14% своей емкости только на конденсатор, плюс 5% на сигнализацию. А значит, после новогодних праздников мы можем элементарно не завестись по причине мороза и полусевшего акб. И это уж точно не продлевает ему жизнь.
Можно так же подумать о том, что сглаживание скачков может благоприятно сказаться на акб, но это врядли. Скорее жизнь можно продлить генератору, которому всегда тяжело справляться со скачками, хоть он и имеет свой «личный» конденсатор.
Поэтому, конденсатор никак лучшим образом не влияет на жизнь акб.
Однако, по сути, из всего можно выделить Миф №3 о том, что конденсатор дает утечку. Нет, лично он утечку не дает, а она возникает из за использования всяких бесполезных штучек-дрючек, делающих их вид привлекательным и брутальным. И созданы они только для маркетинговых целей. Ведь просто обычный конденсатор в магазине радиодеталей будет стоить в разы дешевле чем например мой Prology cap-1 с подсветкой и встроенным вольтметром.
С ним то мы и поэкпериментируем:
Как можно заметить, без примочек, в состоянии покоя конденсатор не дает ни какой утечки, а стоит подключить к нему его встроенный вольтметр с лампочкой, — сразу утечка от 0.1 до 0.05 Апмер. Поэтому к своему усилителю подключил я его вот таким образом:
Подводя итоги, можно сделать выводы
1) Даже дешевый конденсатор имеет большую емкость
2) На акб конденсатор не влияет положительным образом
3) Мощность усилителя он возможно увеличивает
4) Сглаживает скачки, и это его основная и возможно единственная особенность
5) Если отсоединить от него все его светящиеся примочки, то ток утечки будет равен 0 Ампер. И даже если его ненадолго отсоединить, он не потеряет накопленный ток
6) Хуже он не сделает а только лучше, но при условии работы без примочек
Стоит ли его покупать? Конечно же нет, так как серьезной смысловой нагрузки он не несет, а стоит
очень дорого. Я его поставил на свой усь только потому, что он у меня просто валялся без дела в гараже. Разница в звуке если и есть, то не значительная, а вот фары подмаргивать перестали.
Проверка конденсатора мультиметром
Для проверки работоспособности радиоэлементов существует несколько приемов и приборов. В частности, для измерения емкости и проверки состояния конденсаторов лучше всего подходит LC-метр. Однако в ситуациях, когда его нет под рукой, может выручить обычный мультиметр.
Содержание:
Как работает конденсатор и зачем он нужен
Конденсатор – это пассивный электронный радиоэлемент. Его принцип действия схож с батарейкой – он аккумулирует в себе электрическую энергию, но при этом обладает очень быстрым циклом разрядки и зарядки. Более специализированное определение гласит, что конденсатор – это электронный компонент, применяемый для аккумуляции энергии или электрического заряда, состоящий из двух обкладок (проводников), разделенных между собой изолирующим материалом (диэлектриком).
Так каков принцип действия этого устройства? На одной пластинке (отрицательной) собирется избыток электронов, на другой — недостаток. А разница между их потенциалами будет называться напряжением. (Для строгого понимания нужно прочесть, например: И.Е. Тамм Основы теории электричества)
В зависимости от того, какой материал используется для обкладки, конденсаторы разделяют на:
По изолирующему материалу их делят на следующие виды:
Чаще всего необходимость проверки с использованием мультиметра возникает при работе с электролитическими конденсаторами.
Ёмкость конденсатора находится в обратной зависимости от расстояния между проводниками, и в прямой – от их площади. Чем они больше и ближе друг к другу – тем больше ёмкость. Для её измерения используется микрофарад (mF). Обкладки изготавливаются из алюминиевой фольги, скрученной в рулон. В качестве изолятора выступает слой окисла, нанесенный на одну из сторон. Для обеспечения наибольшей ёмкости устройства, между слоями фольги прокладывается очень тонкая, пропитанная электролитом, бумага. Бумажный или пленочный конденсатор, сделанный по данной технологии, хорош тем, что обкладки разделяет слой окисла в несколько молекул, благодаря чему и удается создавать объемные элементы с большой ёмкостью.
На сегодня конденсаторы используются практически в каждой электронной схеме. Их выход из строя чаще всего связан с истечением срока годности. Некоторым электролитическим растворам присуще «усыхание», в процессе которого уменьшается их ёмкость. Это сказывается на работе цепи и форме сигнала, проходящего по ней. Примечательно, что это характерно даже для неподключенных в схему элементов. Средний срок службы – 2 года. С этой периодичностью и рекомендуется проводить проверку всех установленных элементов.
Подготовка перед проверкой
В первую очередь следует выбрать инструмент для проведения проверки. Сегодня в широком ассортименте можно найти мультиметры с аналоговой стрелочной индикацией и жидкокристаллическим дисплеем. Последние отличает высокая точность измерений и удобство эксплуатации, однако для проверки конденсаторов многие предпочитают брать стрелочный мультиметр – легче и понятнее отследить плавное перемещение стрелки, чем «прыгающие» цифры.
Стоит упомянуть, что конденсатор пропускает переменный ток в обоих направлениях, а постоянный – в одном до полной зарядки. У мультиметра есть собственный источник питания, который, соответственно, обладает своей полярностью и номинальным напряжением. Эту особенность инструмента и используют для диагностики.
Для подготовки к проверке:
Ход проверки
Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки. Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.
Перед тем как проверить элемент мультиметром, следует определить его тип: полярный или неполярный. Электролитические относятся к первой категории – их припаивают к контактам на схеме с соблюдением полярности: плюс – к плюсу, минус – к минусу. Соответственно, и клеммы мультиметра следует подключать согласно данному правилу. Неполярный конденсатор устанавливается без учета этих особенностей. Он, как и бумажный или керамический конденсатор, можно присоединяться к прибору в любом направлении.
Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:
В обоих случаях исправность элементов уже не восстановить и их следует выбросить.
Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.
Проверка на ёмкость
Проверив сопротивление, мы лишь частично выполняем условия. Простая работоспособность элемента еще не говорит о том, что он работает правильно – в некоторых случаях очень важна точность в работе, к примеру, если проверяется конденсатор микроволновки или колебательного контура. Чтобы убедиться в том, что конденсатор накапливает и удерживает заряд, нужно проверить емкость.
Для этого нужно повернуть тумблер мультиметра на режим CX. Здесь стоит сказать, что проведение этой процедуры возможно лишь с помощью качественного цифрового прибора, но даже в таком случае точность измерений остается приблизительной. При использовании стрелочного инструмента стрелка после подключения начинает быстро отклоняться. В свою очередь это лишь косвенное доказательство исправности элемента, лишь подтверждающее то, что он набирает заряд. О том, как правильно подключать тестер к конденсатору в режиме ёмкости должно быть указано в инструкции пользователя. Не забывайте, что электролитический конденсатор необходимо присоединять, соблюдая полярность. Как правило, анодный (положительный) контакт несколько длиннее катодного (отрицательного).
Ниже размещено интересное радиолюбительское видео, где в середине проводится измерение емкости.
Предел измерения следует выбирать исходя из значения емкости, указанного на корпусе конденсатора. Так, к примеру, если номинальная емкость составляет 9,5 мкФ, необходимо измерять её, переведя тумблер на значение 20 µ. Если итоговые показатели измерений сильно отличаются от номинальных, значит радиодеталь неисправна.
Проверка вольтметром
Если под рукой не оказалось тестера, проверить работоспособность элемента можно с помощью другого электроизмерительного прибора – вольтметра.
Проверка на короткое замыкание
Обратите внимание, что данный способ относительно небезопасен и не рекомендуется его использование людьми без необходимого опыта и знаний.
А вот это видео мы настоятельно рекомендуем посмотреть, т.к. оно очень подробное и охватывает все аспекты нашей темы:
Проверка конденсатора на плате (не выпаивая)
На самом деле, механизм аналогичен, поэтому просто рекомендуем посмотреть это видео, оно должно закрыть все оставшиеся вопросы.
Проверка автомобильного конденсатора
В системах зажигания большинства современных автомобилей используется электронный коммутатор (по привычке называемый так же, как предшествующий ему механический прибор), распределяющий зажигание на свечи, которые, в свою очередь, подают искры на цилиндры двигателя. Считается, что поломка этого устройства требует его немедленной полной замены, однако, если причина неисправности в конденсаторе, используемом в конструкции, можно попробовать поменять только его. Для проверки на трамблере используется амперметр.
Самостоятельно проверить автомобильный конденсатор можно и без специального оборудования. Для этого нужно подключить к контактам переносную лампочку небольшой мощности. Если радиоэлемент в порядке, то она не загорится после включения зажигания.
