Неисправности пневмопривода тормозов КамАЗ
Основные причины отказа тормозов на фуре
Статистика утверждает, что в течение года водитель нажимает на тормоза 75 тысяч раз, а при вождении в черте города этот показатель возрастает вдвое. На все детали тормозной системы приходится огромная нагрузка, поэтому элементы становятся уязвимыми и могут отказать в любой момент. Схема пневмосистемы полуприцепа надежнее гидравлических тормозов, но периодически проходить тщательное техническое обслуживание, а особенно перед дальним рейсом, нужно обязательно.
Схема устройства пневматической тормозной системы
На заметку! Опытные дальнобойщики устанавливают в кабине фуры видеорегистратор, чтобы при внезапном выходе из строя тормозов и последующем ДТП было доказательство их непричастности. Это реальная помощь, когда у фуры отказали тормоза, например, на крутом спуске.
Приведем здесь некоторые неисправности пневматических тормозов и рекомендации по их устранению:
Как понять причину неисправности пневматического тормоза? Смотрите на видео:
Если профилактические мероприятия производятся регулярно, то аналогичные неисправности будут предупреждены. Внимательное отношение водителя к автотранспорту продлевает срок службы и является залогом безаварийного движения по трассе.
Для просмотра онлайн кликните на видео ⤵
КамАЗ ЕВРО клинят тормоза причины неисправности Подробнее
Подклинивает тормоз. После нажатия на педаль не отпускается до конца. Камаз. Еще одна причина. Подробнее
Долго отпускают тормоза на КАМАЗе старого образца Подробнее
Камаз. Не растормаживается или медленно растормаживается после ручного тормоза(Ручник не отпускает) Подробнее
Клинит тормоза КАМАЗ ЗИЛ ГАЗ ПАЗ ЛАЗ МАЗ. Ремонт тормозного крана. Подробнее
Клинят задние тормоза на Евро КАМАЗе Подробнее
Провал тормозной педали на КамАЗе одна из причин Подробнее
Почему клинят суппорта и грeются тормоза, и почему нельзя смазывать Подробнее
Пропали Тормоза в Камазе/клапан “весы” не нужен? Подробнее
Грелись задние правые барабаны на КамАЗе Подробнее
КАК РАСТОРМОЗИТЬ КАМАЗ, МАЗ, БЕЗ ВОЗДУХА В СИСТЕМЕ. СНИМАЕМ С РУЧНИКА. Подробнее
Распространённая ошибка при регулировке и ремонте ГТК Подробнее
Решение проблемы
Независимо от причины, по которой произошел внезапный отказ тормозов у фуры, остановить машину обычным способом не так просто. Паника при такой ситуации только навредит, а решение нужно принимать быстро, потому что тяжелую технику остановить очень непросто, особенно на спуске.
Посмотрите, в какие аварии попадают грузовые автомобили при отказе тормозов:
Существует несколько вариантов решения проблемы. Каждый из них рассмотрим подробно.
На фуре с «механикой»
Применяйте торможение с помощью двигателя – постепенно переключайте скорость с понижением: например, с 4-й на 3-ю и так далее. Сцепление выжимать надо кратковременно, чтобы не потерять связь АКП с двигателем.
Стрелка тахометра во время этих манипуляций не должна попадать в красную зону. Понижение производить плавно, т. к. резкие переключения могут вывести агрегат из строя.
Переключение передач на механической коробке
На грузовике с «автоматикой»
Если на тягаче стоит АКП, то нужно перейти в ручной режим и плавно понижать скорость движения таким же методом, как было описано в предыдущем разделе. Когда сделать это невозможно, то рычаг переводится из положения «D» в режим, обозначенный цифрой «1». Автоматика самостоятельно будет выполнять понижение передач.
Переключение передач на автоматической коробке
«Продавливание» системы
Тормозная система, как правило, разбивается на два независимых контура, что сделано для повышения безопасности. Когда возникает проблема в одном, то исправно функционирует дублирующий аналог.
Важно не прекращать давление на педаль, даже в том случае, когда она «провалилась», как бы прокачивая, т. е. поступательным движением, чтобы поддерживать давление в тормозной системе.
Продавливание педали тормоза
Стояночный тормоз
В некоторых экстренных случаях применяют ручное или стояночное торможение. Для этого используют специальный рычаг. В импортных тягачах установлена аналогичная педаль. Движение совершать плавно, чтобы успеть отжать при блокировке колес.
Включение первой передачи
Когда все варианты опробованы, но не привели к нужному эффекту – перейдите на первую скорость и заглушите двигатель. Только ключ зажигания не стоит поворачивать до конца, чтобы не активировалась блокировка руля.
Переведите рычаг на заднюю скорость – эффективная методика, но выполнить это крайне трудно, потому что АКП защищены от подобных действий при движении. Предварительно нужно включить режим parking.
Переход на первую скорость
Вышеописанные действия приведут к выходу из строя АКПП, поэтому дешевле повредить менее дорогую деталь кузова при столкновении с препятствием, чтобы сократить расходы при ремонтных работах.
Контактное торможение
Чтобы остановиться, используя естественные препятствия, нужно применить такие способы:
Лучше снести пустующую остановку, чем выскочить на встречную полосу или оживленный перекресток.
Столкновение с отбойником
Тормозные системы КамАЗ 6520
Тормозные механизмы системы барабанного типа с двумя внутренними колодками, диаметр тормозных барабанов 420 мм, ширина накладок 180 мм. Передние тормозные камеры — диафрагменные, типа 30, задние — типа 30/24.
Привод рабочих тормозных систем
— пневматический, раздельный. Количество ресиверов 6, общим объемом 120 л.
Номинальное давление в пневмоприводе (6,5—8,0 кгс/ см2).
Давление сжатого воздуха
в пневмоприводе регулируйте винтом 2 регулятора давления (см. рис. Регулятор давления). При вворачивании винта величина регулируемого давления увеличивается, при выворачивании — уменьшается.
В тормозной системе автомобиля установлен адсорбентный осушитель воздуха 3 (см. рис. Регулятор давления). Осушитель выполнен совместно с регу-лятором давления и предназначен для охлаждения, выделения конденсата и поддержания требуемого давления сжатого воздуха поступающего от компрессора. Подаваемый от компрессора в осушитель сжатый воздух проходит через фетровый диск и гранулант, очищается и попадает дальше в тормозную систему. После заполнения тормозной системы и срабатывания регулятора давления происходит очистка грануланта от влаги воздухом, выходящим в атмосферу, через атмосферный вывод осушителя. Техническое обслуживание осушителя заключается в периодической замене фильтрующего элемента по мере его загрязнения (примерно раз в два года).
на регуляторе давления имеется клапан отбора воздуха, закрытый колпачком 1 (см. рис. Регулятор давления). При отборе воздуха шлангом ля накачки шин из комплекта инструментов подсоедините его вместо колпачка, навернув до упора гайку-барашек, и понизьте давление сжатого воздуха в пневмоприводе, потому что при холостом ходе компрессора отбора воздуха нет. Для снижения давления откройте кран слива конденсата на любом ресивере. Конденсат из ресиверов сливайте ежедневно по окончании работы. Давление сжатого воздуха в пневмоприводе при этом должно быть номинальным.
Краны слива конденсата откройте, отведя в сторону толкатель за кольцо (см. рисунок). Не тяните шток вниз и не нажимайте его вверх. После слива конденсата доведите давление сжатого воздуха в пневмоприводе до номинального.
Управление рабочими
тормозными системами автомобиля осуществляется двухсекционным краном с приводом от педали.
Положение тормозной педали относительно пола кабины регулируйте согласно Схеме установки педали на тормозной кран. Регулировкой установочного и регулировочного болтов необходимо обеспечить положение площадки педали под углом 35о ±2о и свободный ход педали 10-15 мм. Установочный болт зафиксировать контргайкой, регулировочный болт перед регулировкой покрыть герметиком УГ7.
Конструкция пневмопривода тормозных меха-низмов автомобиля предусматривает возможность экстренного растормаживания при горизонтальном положении рукоятки крана управления стояночной и запасной тормозными системами независимо от степени заполненности ресиверов воздухом. Таким образом, возможно начинать движение после того, как погаснет контрольная лампа стояночной тормозной системы. Следует помнить, что при отсутствии воздуха в ресиверах (показания манометра) рабочая тормозная система не действует и торможение нужно проводить ручным тормозным краном. Кроме того, при отсутствии сжатого воздуха в пневмосистеме автомобиль можно растормозить с помощью винтов механизма аварийного растормаживания, которые встроены в цилиндры пружинных энергоаккумуляторов.
На автомобилях предусмотрена установка регулировочных рычагов с автоматической регулировкой зазора в тормозных механизмах между тормозной накладкой и барабаном.
Для обеспечения нормальной работы автоматических регулировочных рычагов, а также после смены изношенных тормозных накладок, необходимо произвести начальную регулировку ходов штоков тормозных камер. В дальнейшем необходимость в регулировке отпадает до полного износа накладок.
Регулировку ходов штоков
тормозных камер следует производить, когда шток тормозной камеры находится в полностью расторможенном состоянии (растормозите энергоаккумулятор с помощью крана управления стояночным тормозом) и отсоединен от регулировочного рычага. Регулировку осуществляйте в следующем порядке:
При большей величине хода отрегулируйте его, вращая червяк; — убедитесь, что в отторможенном состоянии барабан вращается равномерно и свободно, не касаясь колодок.
На автомобилях может быть установлена 4-х канальная антиблокировочная система (АБС) тормозов типа 4S/4M (4 датчика /4 модулятора) с микропроцессорным блоком управления фирмы Wabco (Германия).
Основное назначение системы — автоматическое поддержание оптимального торможения автомобиля без блокировки (юза) колес независимо от того, на какой дороге происходит торможение — скользкой или сухой.
Благодаря этому автомобили приобретают ряд достоинств:
Полезные рекомендации
Независимо от стажа за рулем и профессиональных навыков отказ тормозов у любого из дальнобойщиков происходит неожиданно, поэтому водители фур должны быть всегда готовы к непредвиденной ситуации, чтобы избежать серьезных последствий.
Ознакомиться с советами опытного водителя, которые касаются действий при отказе тормоза как легкового, так и грузового автомобиля, можно на видео:
Существуют оптимальные рекомендации, при помощи которых возможно быстро определить степень износа тормозных колодок и своевременно устранить неполадки:
На импортных тягачах в тормозной системе установлены специальные датчики, которые информируют водителя об износе тормозных колодок. В российских машинах такие индикаторы не применяются, поэтому дальнобойщикам приходится постоянно прислушиваться к работе, а при осмотре менять колодки, если износ составляет 2/3 от первоначальной толщины.
СБОРКА МЕХАНИЗМА ТОРМОЗНЫХ СИСТЕМ ЗАДНИХ КОЛЕС
Для сборки заднего тормозного механизма нужно установить опору разжимного кулака и закрутить болтами. Далее устанавливаем кронштейн разжимного кулака на корпус заднего и промежуточного мостов.
Устанавливаем резиновые сальники в канавки разжимного кулака. Смазываем литолом 24 канавку сальников и вставляем разжимной кулак в опору. Смотрите при установке осторожно не повредите уплотнительные сальники
Сборка тормозного механизма
Устанавливаем трещетку на шлицевой конец вала, одеваем шайбу и шплинт. Крепим верхнюю тормозную колодку, вставляем пружины, крепим нижнюю тормоз и зацепляем пружины меж колодок. Монтажкой оттягиваем колодку и вставляем ролики разжимного кулака.
Сводим тормозные колодки до конца, чтобы установить ступицу в сборе с барабаном и сальником. Смазываем литолом 24 наружный подшипник, устанавливаем его на место и затягиваем его гайкой, так чтобы ступица свободно крутилась в обоих направлениях. Установить контр шайбу совместив штифт и отверстие, загнуть контр шайбу.
Тормозной механизм
На ступицу устанавливаем прокладку, смазав герметиком, потом вставляем полуось. Устанавливаем разжимные шайбы и затягиваем гайками. Осталось установить колеса и закрепить их клиньями с гайками.
Возможные неисправности тормозных систем
Неисправность – разгрузка часто сбрасывает воздух.
Причина неисправности — травит воздух из пневмо привода на месте от регулятора до защитных клапанов.
Метод устранения – отрегулировать разгрузку или заменить.
Неисправность — плохое торможение при нажатии на педаль тормоза.
Причина неисправности – травит воздух из пневмо привода.
Метод устранения – заменить регулятор тормозных сил или перебрать.
Неисправность — очень медленно накачивается воздух в ресиверах.
Причина неисправности — износ поршневых колец компрессора.
Метод устранения — заменить изношенные запчасти.
Неисправность — заклинивают колеса, перегрев тормозных барабанов.
Причина неисправности — не отрегулирован зазор между колодками и барабаном.
Метод устранения — отрегулируйте зазор.
Неисправность — клинит одно из колес.
Причина неисправности — лопнула пружина, закусило разжимной вал.
Метод устранения — пружины заменить, промыть и смазать тормозной механизм.
СМОТРИТЕ ВИДЕО
Профилактические мероприятия
Исправно функционирующая тормозная система — это залог безопасной эксплуатации автотранспорта. Важно не только своевременно заменять колодки, но и следить за расходом тормозной жидкости или проверять целостность трубопроводов пневматических тормозов.
Регулярные профилактические осмотры способствуют предотвращению возникновения неисправностей и продлевают срок службы тормозной системы, исключают возможные поломки во время движения, что чревато серьезными последствиями.
Проверка ходовой части тягача
Следует регулярно проводить комплексную диагностику на СТО, где установлены компьютерные стенды. Специалисты смажут трущиеся поверхности антикоррозионными составами, которые также препятствуют перегреву, быстро осуществят прокачку тормозов. Опытные водители самостоятельно делают визуальный осмотр перед рейсом, проверяя надежность крепежа и натяжку ремней привода компрессора. Отказ легче предотвратить, чем устранять последствия при чрезвычайном происшествии.
В заключение напоминаем – как можно чаще и тщательно проверяйте элементы тормозной системы, потому что эти мероприятия предотвращают ситуации, связанные с отказом во время передвижения. На затяжном спуске периодически проверяйте исправность тормозной педали.
Что делать, если у машины отказали тормоза посреди оживленной трассы
Специалисты дали автомобилистам несколько советов по экстренному торможению.
Фото, видео: www.globallookpress.com / mhm, Oskar Eyb, RT, mhm, Oleksiy Maksymenko, Michael Szönyi
Внезапный отказ тормозов автомобиля на оживленной трассе может стоить жизни участникам дорожного движения. Чтобы свести к минимуму вероятность такого сценария, автовладельцам необходимо следить за состоянием своей машины, регулярно проходя техобслуживание. Но что делать, если критическая ситуация все-таки возникла, и посреди дороги вы обнаруживаете, что при нажатии педали тормоза автомобиль не замедляет ход? Несколько практических советов на такой случай публикует интернет-портал «АвтоВзгляд».
Предварительно, всегда стоит помнить, что на принятие решений в экстремальной ситуации вам потребуется некоторое время, а потому на дороге необходимо соблюдать дистанцию.
Если «пропали» тормоза, совет главный — не паниковать. Первым делом нужно предупредить об аварийной ситуации окружающих — то есть включить аварийную сигнализацию. А после этого — быстро выбрать один из способов безопасной остановки автомобиля.
Нужно помнить, что тормоза оснащены усилителем, который работает только при работающем двигателе, поэтому ни в коем случае не пытайтесь заглушить мотор.
Не нужно пытаться остановить машину частыми ударами по педали тормоза — если дело в утечке тормозной жидкости, она вытечет окончательно. Просто прокачайте тормоза пару раз, а потом зажмите педаль — в этом случае давление в системе будет минимальным, колодки прижмутся к тормозным дискам и ход автомобиля замедлится.
Проделывая все это, одновременно постарайтесь найти наиболее удачное место, куда можно уйти с трассы. Лучше всего свернуть на грунтовую дорогу, в поле или хотя бы на второстепенную дорогу с менее интенсивным движением.
Если в машине механическая коробка передач, несколько замедлить ход можно последовательно переключая передачи на более низкую. Каждый раз при этом необходимо отпускать педаль сцепления, чтобы не потерять связь двигателя с колесами. То же самое можно попытаться сделать и в автомобиле с АКП, перейдя в ручной режим.
Не стоит забывать о ручном стояночном тормозе, если только он не электронный. Однако при экстренном торможении затягивать рычаг нужно плавно, чтобы машину не занесло, а замедление при этом было ощутимым.
Есть и более радикальный способ — тормозить бортом, прижавшись к отбойнику. При этом нужно максимально понизить передачу. Зимой выручить могут снежные отвалы и сугробы. Подойдут также кусты и молодой лес. Автомобиль при этом пострадает, зато вы останетесь целы сами и спасете других автомобилистов.
Вопрос к водителям грузовиков с пневматической системой тормозов.
Мне тоже интересно
На грузовых автомобилях и автобусах с пневматическим тормозным приводом (например, на автомобилях КАМАЗ) в тормозных камерах установлены пружинные энергоаккумуляторы, затормаживающие транспортное средство не только в рабочем режиме, но и на стоянке или в случае аварии (снижение давления, отказ воздушного компрессора, обрыв тормозного шланга). Для постановки на стоянку водитель снижает давление в пневматической системе, распрямляющиеся пружины надёжно прижимают тормозные колодки к барабану. Растормаживают машину, повышая давление воздуха. При буксировке аварийного автомобиля (на жёсткой сцепке) необходимо выкрутить болты в энергоаккумуляторах, сжав пружины

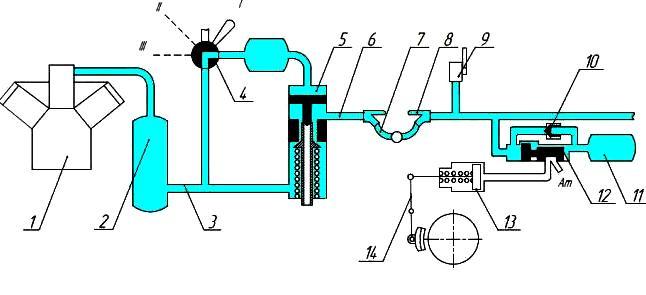

Автоматический тормоз системы Вестингауза
