что такое ags в видеокамере

Появление яркого источника света в поле зрения обычной видеокамеры или устройства для видеонаблюдения приводит к засветке. Объекты, находящиеся даже на небольшом расстоянии, будут выглядеть лишь силуэтами (при сильном освещении) или станут различимы лишь их общие черты, без мелких деталей (при менее ярком свете).

Функция AGC, или автоматической регулировки освещения (АРУ), предназначена как раз для улучшения качества изображения при недостаточном или чрезмерном освещении.

С помощью АРУ удается вести съемки даже в неблагоприятных условиях — например, когда объектив камеры повернут в сторону солнца, или напротив — если света недостаточно. Как правило, при установке устройств для наружного наблюдения, заранее определяются более и менее освещенные зоны.

Бывает и такое, что по условиям технического задания нельзя поставить видеокамеру в тень. Например, когда из-за этого сократится угол обзора, какие-то важные объекты (ворота, двери) останутся вне поля зрения.

По типу, технология в разных устройствах может отличаться:

Для импульсного, непостоянного сигнала;

Для непрерывного потока света.

Также АРУ подразделяют на усиленно-задержанную, простую и задержанную.

АГС используется совместно с другими функциями, позволяющими уменьшить потери качества изображения до приемлемых значений. Эффективность работы технологии AGC зависит от матрицы камеры, уровня освещения на территории, расстояния до объектов, попадающих в кадр, и других параметров.

Принцип работы

В общем виде АРУ проявляет себя следующим образом:

При попадании света в объектив камеры определяется его уровень;

Если величина нагрузки на отдельные пиксели матрицы не соответствуют установленным в настройках нормам (например, ниже них), сигнал автоматически усиливается;

Изображение с устройства по кабелю (wi-fi, иным способом) поступает оператору, или записывается на жесткий диск;

При просмотре записи или видео в реальном времени картинка будет отображаться уже в обработанном виде — то есть, без засветки или темных областей.

Нужно понимать, что существуют пределы усиления, напрямую завязанные на фактический уровень света в месте монтажа камеры, и возможности ее матрицы. В большинстве камер, оснащенных функцией АРУ, свет максимум усиливается до 10 раз. Если параметр будет увеличен, повысится и уровень помех на экране. Проблема частично решается за счет оборудования с большей светочувствительностью и лучшим разрешением.

Где используется AGC

Что значит AGC для внутреннего и наружного видеонаблюдения? Это возможность вести запись «в цвете» при неравномерном распределении освещения, его недостаточном уровне. Не всегда удается удачно расположить дополнительные осветительные приборы или запустить инфракрасную подсветку территории.

Варианты использования АРУ:

Для уличного видеонаблюдения — хорошо проявляет себя в сумерках, когда инфракрасная подсветка дала бы изображение худшего качества;

Внутри помещений с плохой освещенностью — складах, коридорах, на лестничных площадках.

Технология встречается сегодня практически во всех камерах, помогая вести качественную съемку не в самых удачных условиях. Если ваша система слежения выдает в полутьме более яркую картинку объекта, чем он есть на самом деле — знайте, что это AGC выполняет свои функции.

Источник

Система предотвращения съемки земли (ags), Использование встроенной видеовспышки – Инструкция по эксплуатации Panasonic NV-GS300

Страница 35

Система предотвращения съемки
земли (AGS)

Эта функция предотвращает ненужную
съемку, если вы забыли поставить запись на
паузу и идете с камерой, которая висит
объективом вниз, продолжая снимать.
≥Если камера во время записи на пленку из

обычного горизонтального положения
опущена объективом вниз на некоторое
время, она автоматически переходит в
режим паузы в записи.

AGS: Anti-Ground-Shooting
≥Задайте режим записи на пленку.

Установите [НАСТРОЙКИ] >> [AGS] >>
[ВКЛ].

Для отмены функции
предотвращения съемки земли

Установите [НАСТРОЙКИ] >> [AGS] >>
[ВЫКЛ].

Функция предотвращения съемки земли
может активизироваться и вызвать
прерывание съемки, если снимаемый
объект находится непосредственно над
или под оператором. В этом случае
установите

Чтобы прервать на некоторое время или
прекратить съемку, воспользуйтесь
кнопкой пуска/останова записи. Функция
предотвращения съемки земли –
необязательная функция и применяется,
когда оператор забывает сам делать
перерывы в съемке.

≥Время, которое необходимо камере для

включения режима паузы в записи после
того, как она опущена объективом вниз,
зависит от условий работы.

Использование встроенной
видеовспышки

При съемке стоп-кадров в темных местах
используйте встроенную видеовспышку.
≥Задайте режим записи на пленку/карту.

ßA], видеовспышка будет

автоматически загораться при
необходимости.

Нажмите кнопку [PHOTO SHOT].

≥Сработает видеовспышка, и снимок будет

≥Нельзя использовать встроенную

видеовспышку, если карта не вставлена в
видеокамеру.

≥Даже если видеовспышка была выключена,

видеокамера автоматически определяет
необходимость вспышки, оценивая
освещенность сцены. (Если камера
определяет, что вспышка необходима,
загорается желтым светом значок [

≥Когда высвечивается значок [

ßA] ([ßAi]/[ßAj]), можно включить

видеовспышку. Если значок мигает или
отсутствует, вспышку нельзя включить.
Фотографировать можно даже при
мигающем значке.

≥В темных местах доступный диапазон

видеовспышки составляет приблиз. от 1 до
2,5 м. Если использовать вспышку с более
дальнего расстояния, чем 2,5 м,
изображения получатся темными или
красноватыми.

≥Если задано [ВСПЫШКА] >> [

настроена скорость затвора, диафрагма или
усиление, значок ([

может исчезнуть, и видеовспышка может не
включиться.

≥При использовании видеовспышки скорость

затвора 1/750 с или более снижается до
1/500.

≥В темном месте изображение может не

сфокусироваться. В этом случае следует
настроить фокусировку вручную.

Источник

Авторегулировка усиления (AGC)

Авторегулировка усиления (AGC) это

При установке видеооборудования на объект, вы можете столкнуться с проблемой недостаточного освещения, что приведет к потере четкости изображения. Также, особенно в случае с уличными камерами, может появиться необходимость установки камеры по направлению против солнца, что приводит к засветке кадра.

Чтобы избежать проблем с качеством изображения при избыточном или недостаточном освещении было разработано множество технологий. Одной из таких технологий является функция AGC.

Как работает AGC?

Функция AGC или автоматической регулировки освещения (АРУ), позволяет определить количество света, который попадает в объектив камеры. В случае если величина нагрузки на отдельные пиксели матрицы не соответствуют установленным в настройках нормам (например, ниже них), сигнал автоматически усиливается. В случае если световой поток слишком велик, то интенсивность сигнала снижается.

С помощью АРУ удается вести съемку даже в неблагоприятных условиях — например, когда объектив камеры повернут в сторону солнца, или напротив — если света недостаточно. Как правило, при установке устройств для наружного наблюдения, заранее определяются более и менее освещенные зоны.

Естественно, что эффективность работы функции AGC, непосредственно связанна с возможностями матрицы камеры, а также расстояния до объектов и условий освещения. Нужно понимать, что существуют приделы усиления света. В большинстве случаев, современные видеокамеры, могут усилить световой сигнал в 10 раз, в случае если это значение будет превышено, это приведет к появлению помех и снижению качества получаемого изображения.

Область применения

Технология AGC встречается практически во всех современных камерах видеонаблюдения и позволяет производить запись «в цвете», даже в неблагоприятных условиях. Однако, эффективность работы технологии AGC зависит от матрицы камеры, уровня освещения на территории, расстояния до объектов, попадающих в кадр, и других параметров.

Источник

Параметры и функции видеокамеры

В современных реалиях помимо профессиональной видеосъемки видеокамеры наиболее востребованы в сфере видеонаблюдения за государственными и частными объектами. Качество записываемого и транслируемого на экран монитора видеоряда зависит от технического оснащения устройства. Это те параметры видеокамеры, на которые прежде всего нужно обращать внимание при выборе подходящего оборудования для конкретных целей. Также важно подобрать устройство с максимально полным набором необходимых на практике функций. Из-за отсутствия некоторых возможностей приобретение окажется напрасным, либо за наличие ненужных функций покупатель существенно переплатит.

Улучшение качества изображения при разных уровнях освещения

Качество съемки напрямую зависит от освещения объектов. При нормальном количестве света проблем с четкостью получаемой картинки не возникает. При динамически меняющих условиях съемки возникают проблемы с качеством записываемого видеоряда. Для устранения проблемы видеокамеры оснащаются аппаратными и программными средствами обработки изображений:

Конечная цель у этих средств одна – улучшение качества картинки в условиях недостаточной или, напротив, сверх интенсивной освещенности объектов съемки. Типичные примеры в необходимости обработки изображения следующие.

Пример кадра без применения функций улучшения:

Функция компенсации засветки согласно определенной настройке регулирует световой поток посредством сужения/расширения диафрагмы. Динамичная смена экспозиции посредством электронного затвора и автодиафрагмы делает изображение объекта более четким и ясным. Недостаток функции BLC – излишнее освещенные второстепенные участки на картинки будут еще светлее.

Пример кадра с включенной функцией компенсации засветки:

Камера, оснащенная функцией WDR, снимает одновременно кадр с разной выдержкой: короткой и длинной. На первом четче просматривается сам объект и размыты окружающие детали, а на втором тень в зоне объекта, но хорошо просматриваются участки кадра вокруг него. Далее выполняется аппаратное наложение двух четких участков в единое изображение. Картинка получается четкой, но возможны незначительные искажения в передаче цвета.

Пример применения аппаратного наложения кадров:

Программная функция D-WDR производит обработку зафиксированного кадра путем цифровой регулировки градиентов серого оттенка. Цветопередача не страдает, и объект съемки просматривается четко, но окружающий фон может быть несколько размытым.

Пример программной обработки кадра:

Автоматическая регулировка светового сигнала

Для камер видеонаблюдения важным элементом оснащения является способность динамически менять силу светового потока при чрезмерном или недостаточном освещении объекта наблюдения. Функция AGC в видеокамере — это та технология, которая отвечает за динамику светового сигнала. Используется в сочетании с другими функциями улучшения получаемого изображения.

Оснащенная функцией Automatic Gain Control видеокамера в зависимости от светового уровня сигнала автоматически подстраивает под норму каждый видеотракт. Оператору на пульт поступает хорошо просматриваемая картина даже при плохом освещении наблюдаемой территории.

Стандартная вилка динамической регулировки усиления 12 — 20 дБ. Эффект применения функции AGC зависит от разрешения камеры, освещенности территории и расстояния до попадающих в фокус зрения камеры объектов, угла обзора и других технических характеристик устройства.

Взаимосвязь угла обзора и фокусного расстояния

Параметр угол обзора характеризует широту захватываемых в кадр объектов и указывается в градусах. Этот параметр находится в обратной зависимости с другим параметром – фокусным расстояние объектива видеокамеры (указывается в мм).

Посредством широкоугольных камер с 2.8-5.0 мм объективом обычно осуществляют панорамный обзор территории. Длиннофокусные объективы 28.0-75.0 мм позволяют происходящее рассматривать детально.

Камеры могут быть с фиксированным фокусом и варифокальными (настраиваемые в ручную или автоматически). Специалисты подбирают подходящие под решение задач камеры при помощи сводной таблицы соотношения параметров:

Объективы камер с настраиваемым фокусным расстоянием называют трансфокаторами или zoom-объективами. Видеокамера с варифокальными возможностями может на близком расстоянии давать панорамную картину и крупный план объекта, находящего на дальнем плане.

Чувствительность – важная характеристика в видеонаблюдении

Параметр чувствительность видеокамеры определяет минимальный уровень освещения объекта, при котором устройство способно различать объекты в поле зрения. Мера измерения этой характеристики обозначается в люксах. Чувствительность матрицы аппарата напрямую влияет на качество изображения. Чем выше показатель чувствительности у матрицы, тем интенсивнее должна быть освещенность объекта для получения четкой картинки.

Функция подавления электромагнитных шумов

При работе видеокамеры в условиях меняющейся освещенности возникают помехи, ухудшающие качество картинки. Функция DNR в видеокамере — это система устранения электромагнитных шумов. Помехи классифицируются по ряду признаков. Выделяется несколько видов шумов:

Функции 2D и 3D –DNR предназначены для снижения искажений изображений, наносимых шумами. При этом обработка 3D более эффективно справляется с задачей.

На рисунке слева необработанный кадр, а справа приведен кадр с использованием функции шумоподавления.

Заключение

Все перечисленные параметры так или иначе влияют на качество съемки. От технической оснащенности видеокамеры будет зависеть цена прибора. Выбирать следует устройство с набором характеристик, наиболее полно соответствующим условиям эксплуатации.

Источник

Обзор видеокамеры Panasonic NV-GS500

Кажется, еще совсем недавно наличие таких качеств, как три матрицы и оптический стабилизатор, автоматически вносило видеокамеру в реестр профессиональных аппаратов. Но времена меняются, и доказательство тому — бытовая miniDV трехматричная камера с оптическим стабилизатором Panasonic NV-GS500.

Конструкция камеры представляет собой довольно большую по диаметру трубу с «карманами» по бокам, для кассеты и экрана.

При первом знакомстве с камерой она может показаться даже громоздкой, однако через несколько минут работы перестаешь обращать внимание на габариты. Иное дело — вес. Тот, для кого профессиональная камера — обыденность, скажет, что вес этой камеры невелик. Однако любитель, не державший в руке ничего тяжелее обычной miniDV камеры, подивится на солидную массу аппарата.

Камера имеет 2,7” ЖК экран с регулируемой яркостью. Правда, регулировка эта всего лишь двухступенчатая, но и этого достаточно для всех условий съемки.

Расположение органов управления особых нареканий не вызывает, однако ползунок включения питания камеры следовало бы переместить немного вниз — во время «слепой» работы существует риск спутать рычажок зума с этим переключателем. Ремешок плотно охватывает руку, однако, на наш взгляд, ширина его недостаточна для комфортного удержания камеры — ремешок слишком узок, и может больно надавливать на тыльную сторону ладони при долгой работе.

Под откидывающимся экраном расположен рычажок, переводящий камеру из автоматического в ручной режим съемки. Слегка подпружиненный, он также активирует ручную фокусировку, которая впоследствии настраивается путем вращения кольца на объективе — все как у «взрослых» профессиональных камер. Чуть ниже находятся кнопки изменения яркости ЖК-экрана и полного сброса настроек. USB и IEEE 1394 порты ничем, кроме экрана, не закрыты — тем, кто собирается использовать камеру на природе в условиях осадков, нужно быть внимательнее и пользоваться только видоискателем.

Механизм заправки кассеты имеет верхнее расположение, что благоприятствует работе с камерой на штативе.

Прилагаемый к камере аккумулятор почти соответствует заявленным параметрам (130 минут работы): во время испытаний, при открытом ЖК-экране и частом использовании трансфокатора заряда хватало в среднем на 100 минут работы.

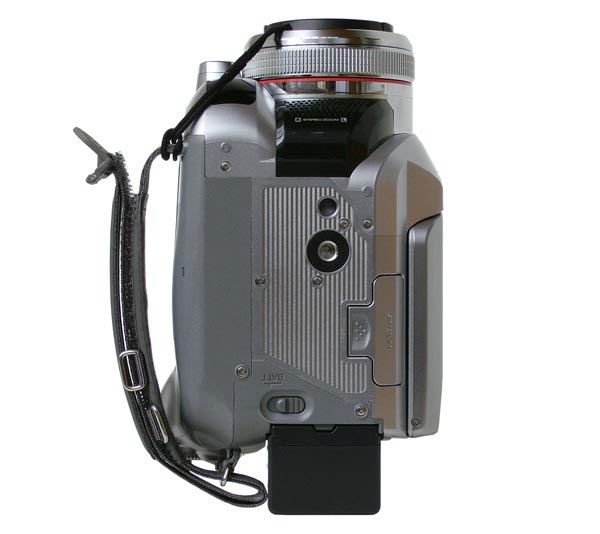

В днище камеры расположен слот для карт памяти SD, прикрытый откидывающейся пластмассовой крышкой. Включающийся при выдвижении видоискатель окаймляет мягкий резиновый ободок.

Пульт Free Style незаменим при съемке сюжетов из животной жизни или ведения репортажа, в случаях, когда оператор находится в положении, исключающем работу с ИК-пультом.

Подключается он к гнезду, расположенному в правой передней части камеры. Это же гнездо предназначено и для подключения внешнего микрофона. Чуть выше этого универсального гнезда расположен AV-выход камеры.

Как мы уже отмечали, камера имеет оптический стабилизатор, что самым положительным образом отражается на качестве съемки. Так в чем же разница между электронным и оптическим стабилизаторами? Почему так велико отличие в цене на устройства с системой оптической стабилизации изображения от электронных аналогов?

Различается сам принцип работы этих устройств: электронный стабилизатор — это всего лишь программное удержание картинки в пределах матрицы ПЗС, имеющей для этого несколько больший, чем нужно, размер. Данное решение несложно в изготовлении, но имеет ряд недостатков, одним из которых является хорошо знакомое многим «залипание», особенно ярко проявляющееся при панорамных съемках.

Оптический стабилизатор — это дорогое и сложное в изготовлении устройство, состоящее из набора линз и микроагрегата, управляющего системой оптической стабилизации. Например, встроенный в данную камеру оптический стабилизатор Mega O.I.S схематично выглядит так:

При помощи подвижных элементов (в данном случае MEGA O.I.S) оптической системы изображение удерживается на матрице неподвижно. Камеры, оснащенные такой системой стабилизации, обладают более высокой чувствительностью, что позволяет получить лучшее качество картинки при недостаточном освещении.

Камера имеет внятное русифицированное меню, построенное компактно и грамотно. Вызывается меню одноименной кнопкой, расположенной под большим пальцем правой руки.

Навигация по меню производится с помощью джойстика, расположенного в центре колеса смены режимов. Нельзя не отметить еще одну удобную возможность: если нажать на джойстик перед съемкой, то вы получите быстрый доступ к установкам съемки.

Единственное, пожалуй, требование к пользователю: заранее внимательно изучите и запомните назначение каждой из пиктограмм, возникающих при быстром вызове настроек. Ведь, увидев прямоугольник со стрелкой, неподготовленный оператор примет его за функцию выхода из приложения, в то время как данной пиктограммой обозначается режим макросъемки.

После включения камера готова к работе через секунду. Первые кадры мы снимем в автоматическом режиме, чтобы проверить качество заводских установок по умолчанию.

Результат впечатляет. Вот несколько стоп-кадров из видео, созданных в прилагающейся к камере программе Motion DV:

Очень удачно, на наш взгляд, получаются кадры, сделанные в режиме «телемакро». Именно здесь полностью раскрываются возможности оптического стабилизатора: видео, полученное в макрорежиме и снятое с руки, ничуть не смазано. Разумеется, не стоит злоупотреблять терпением оптической системы стабилизации и размахивать камерой. MEGA O.I.S в состоянии погасить небольшие толчки, вызываемые дрожанием рук оператора, но не может компенсировать движение с широкой амплитудой — это бесспорно.

Случалось, автоматический режим подводил, ошибаясь с балансом белого, что, в общем-то, свойственно большинству бытовых (и не только) видеокамер.

Аппарат показал довольно высокую чувствительность, выдавая неплохой результат при съемке в условиях малой освещенности. Кадр, сделанный при освещении лампой накаливания 60 Вт, почти не имеет так часто досаждающих цветных шумов — «мурашек»; отсутствие такого дефекта характерно, скорее, для устройств профессионального класса.

По заявлениям производителя, камера оснащена системой цветной ночной съемки. На самом деле, ночная съемка в цвете — это чудо, сотворить которое не в состоянии даже глаз ночного хищника. В нашем случае камера имеет действительно беспрецедентную для бытовых устройств чувствительность, позволяющую получить пусть темное и с цветными шумами, но совершенно ровное, без какой-либо дискретности, видео. Ниже приведены стоп-кадры из съемки в сумерках и в полной темноте.

Отдельно стоит похвалить разработчика за оригинальную опцию — зум микрофона. При активации данного режима на дисплее камеры появляется дополнительная индикация, отображающая уровень записи звука. Этот уровень изменяется вместе с изменением оптического увеличения.

Во время просмотра и прослушивания снятого материала обнаружилась любопытная особенность: при максимальном оптическом увеличении уровень записываемого звука как будто увеличивается, следуя за удаленным объектом, находящимся в кадре. Немного напоминает работу микрофона направленного действия — такие обычно присутствуют в шпионском арсенале. Так, при максимальном оптическом увеличении (работа цифрового зума традиционно не исследовалась), в кадр попал велосипедист, находившийся в 50 метрах от оператора. В результате камера отчетливо записала негромкий дребезг, исходящий от расхлябанного транспортного средства. Совершенно очевидно, что на таком расстоянии подобные звуки трудно даже расслышать, не говоря о довольно качественной их записи.

Не менее любопытна и забавна функция AGS (Anti Ground Shooting). При условии, что данная функция активна, камера определяет свое положение в пространстве, и отключает запись в случаях большого отклонения корпуса от горизонтали. Так, если во время записи аппарат повернуть на 90 градусов, то через две-три секунды на экране появится сообщение «Невозможна запись в режиме AGS», и аппарат. выключится! На первый взгляд может показаться, что это излишняя и бесполезная функция, однако нередки ситуации, когда невнимательный пользователь просто кладет аппарат на бок, забывая о том, что в данный момент идет запись. Умный механизм позаботится о себе самостоятельно, и не допустит бесплодной траты заряда аккумуляторов. Таким занятным образом компания Panasonic реализует свой известный слоган: «ideas for life».

В режиме цифрового фотоаппарата камера выдала неожиданно высокий для видеоустройств результат: фотографии, записываемые на карту памяти, напоминают следствие работы любительских цифровиков среднего ценового диапазона. Максимальное разрешение кадров — 2288×1728 пикселей, а в широкоэкранном режиме — 2288 х 1288.

Пожалуй, это первая в нашей практике камера, могущая освободить рядового, не претендующего на профессиональное фотографирование, пользователя от дополнительного снаряжения в виде цифрового фотоаппарата.

Тестирование в программе Imatest проводилось при освещении двумя лампами накаливания (прямой свет).

Напоминаем: для подробного изучения методики испытаний с помощью данной программы, необходимо ознакомиться с подробным описанием, созданным Алексеем Поповым; на официальном сайте Imatest также имеются необходимые материалы (на английском языке).

Результаты тестирования впечатляют: по всей видимости, и здесь наличие в камере трех ПЗС матриц сыграло свою роль.

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.

График хроматической аберрации показывает, что данная модель лишена традиционного для Panasonic искусственного повышения резкости. При установках по умолчанию завышения резкости не наблюдается. К сожалению, и регулировка повышения/понижения резкости в камере отсутствует.

В тесте Colorcheck почти не видно ошибок баланса белого — похвально.

На диаграмме отклонения в Lab ошибки преобразования (передачи цвета) также практически отсутствуют.

Перейдем к программному обеспечению, поставляемому вместе с камерой. Поскольку данная модель камеры снабжена функцией передачи полноценного видео по USB, то здесь, в отличие от стандартных VCR-устройств, необходим особый драйвер, находящийся на компакт-диске.

Во время установки драйвера пользователь должен подтвердить отсутствие соединения камеры с компьютером.

После установки драйвера требуется перезагрузить компьютер, и лишь после перезагрузки следует подключить камеру к компьютеру посредством USB. Теперь новое устройство корректно распознается системой и установится в считанные секунды.

Теперь в системе одним дисковым устройством больше:

Камеры Panasonic давно славятся редкой возможностью использования интерфейса USB для переноса отснятого материала на компьютер. Правда, чтобы таким способом перенести видео, помимо особого драйвера, необходимо использование поставляемого вместе с камерой программного обеспечения. Для тех, кто имел дело с устройствами захвата аналогового видео, такой нерушимый симбиоз не в диковинку.

Первая программа, SweetMovieLife представляет собой простейший инструмент для захвата и нарезки видео.

Вторая программа более интересна, поскольку позволяет произвести не только захват с помощью IEEE 1394 и USB 2.0, но и произвести несложное редактирование захваченного видео. Для установки данной программы понадобится Windows XP с установленным Service Pack 2.

Экспорт результата возможен как на ленту, так и в один из доступных форматов:

Обе программы работают с камерой посредством IEEE 1394 и USB 2.0, однако в руководстве к ним пользователь предупреждается о возможных проблемах при работе с камерой по шине USB в случаях, если к компьютеру подключены еще какие-либо USB-устройства, кроме самой камеры (что само по себе является странным — у автора нашлись подключенными к компьютеру сразу четыре USB-устройства, два из которых отключить просто невозможно: это клавиатура и мышь). Также мала вероятность нормальной работы камеры в случае, если пользователь подключит камеру к дополнительному USB-разветвителю (хабу).
