■▬■ 1. FORD 5000 RDS EON — КАССЕТНАЯ
■▬■ 2. FORD 6000CD RDS EON — САМАЯ РАСПРОСТРАНЕННАЯ AUDIO-CD
■▬■ 3. FORD 6000CD Diversity Clearwave (визуально отличить, от той, которая выше — это значок «молнии» на передней панели возле названия) — УЛУЧШЕННОЕ КАЧЕСТВО ПРИЕМА РАДИО СИГНАЛА.
■▬■ 4. FORD 6000CD MP3 — ЧИТАЕТ MP3 диски, а не Audio-CD.
■▬■ 5. FORD 9000 VNR Visteon — Цветной экран с навигацией и мн. др. функциями, без MP3
■▬■ 5. FORD 6006/9006 ВСТРОЕННЫЙ CD-Changer на 6 Audio-CD дисков.
■▬■ 7. BLAUPUNKT TRAVELPILOT DX/TP170/RNS4-TP132 — В магнитолу вставляется, как и обычный AUDIO-CD, так и диск с НАВИГАЦИЕЙ.
■▬■ 8. BLAUPUNKT MP3 US — Без навигации, но воспроизводит записанные CD диски в форматеMP3(для качественного прослушивания рекомендую 8x скорость записи.
Визуально эти две версии магнитол, можно отличить по символам правых боковых кнопок.
▬ ● ВНИМАНИЕ ● ▬
Запомните пожалуйста, магнитола Blaupunkt TravelPilot, для ЕВРОПЫ ПОДДЕРЖИВАЕТ штатный подрулевой ДЖОЙСТИК!
А магнитола, которая шла для АМЕРИКИ Blaupunkt MP3 US — НЕ ПОДДЕРЖИВАЕТ ШТАТНЫЙ ПОДРУЛЕВОЙ ДЖОЙСТИК.
Был один парень с YouTube, сделал хитрую плату, но не рассказал о ней. Поэтому пока информации о подключении штатного джойстика пока нет.. Возможно через дорогие и старые интерфейсы с Ebay, но больше вариантов я знаю.
● ▬ WOW ▬ ●● ▬ WOW ▬ ●
●В общем, что смог нарыл и хочу поделиться с вами.
●Надеюсь, кому-то будет интересно или полезно, что-то узнать для себя вдобавок новое.
● Так же, среди найденной информации, прилагаю некоторую дополнительную информацию, которую нашел и передаю вам.
P.S. Возможно, где-то будут ошибки или неверная информация, поправьте меня пожалуйста, буду благодарен, либо предложите добавить в эту запись дополнительную, полезную информацию.
● FORD FOCUS 1 ПОКОЛЕНИЯ С ЗАВОДА ИМЕЕТ НЕСТАНДАРТНЫЙ РАЗМЕР МАГНИТОЛЫ, А ИМЕННО — это 1.8 DIN
В ЛЮБОМ ФОКУСЕ(1-го поколения) И КОМПЛЕКТАЦИИ, в рестайлинге либо дорестайлинге, ЦЕНТРАЛЬНАЯ РАМКА ОДИНАКОВАЯ И У ВСЕХ 1.8 DIN
Существуют переходные рамки для нашего размера с 1.8 DIN. допустим перейти на 1 DIN магнитолу(180 х 50 мм), так и на 2 DIN(180 х 100 мм), об этом так же все опишу и покажу.
▬ ● КОДЫ-РАЗБЛОКИРОВКИ МАГНИТОЛЫ, ГДЕ ВЗЯТЬ?! ● ▬
▬ ■ Все вы знаете, что большенство магнитол имеют ЗАВОДСКУЮ КОДИРОВКУ — т.е. КОД РАЗБЛОКИРОВКИ. Возможно кто-то на разборке купив б\у магнитолу, позже осознав, что нужен КОД, был разочарован…У продавцов с АВТОРАЗБОРОК обычно нет КОДОВ ISO. Выглядит он следующим образом:
Установив указанный разъем все фиксируем штатным зажимом (вид сбоку):
Провода, ведущие к разъему. Четыре витых пары — проводка на динамики, пятый – это регулятор напряжения, ведет от освещения приборной панели к контакту подсветки магнитолы, если таковой имеется.
Согласно схеме подключения, указанной ниже, мы получим достаточно яркую подсветку магнитолы в течение дня и умеренную, не слепящую в темное время суток:
Вот они остальные провода, о которых идет речь:
В нашем случае до установки новой аппаратуры стояла другая магнитола, поэтому провод AUX-вход выведен был в карман, смежный с ручкой КПП. Соответственно, пришлось его убрать. Далее снимаем рамку. Можно не беспокоиться о возможной поломке – пластик достаточно прочный и качественный.
После того, как открутили саморезы, отжимаем специальные фиксаторы:
Так выглядит панель без рамки:
На фото видно, что справа и слева внизу есть вертикальные прямоугольные отверстия, куда требуется вставлять стальные фиксаторы рамки.
Главное — спокойствие! Не мудрствуя лукаво, продолжаем разбирать. Наконец, вытаскиваем AUX-вход.
Наш случай потребовал протянуть еще и провод микрофона для установки громкой связи. Думаем, эта информация будет нелишней для тех, кто планирует подключить сабвуфер, но не знает, где на него закреплять выключатель питания. Его обычно крепят на двухсторонний скотч в отдельном кармане от КПП. В случае необходимости можно всегда убрать его, не портя внешнего вида.
Теперь начинаем обратную сборку:
Для более удобной работы и более презентабельного вида можно приобрести в любом радиомагазине два разъема типа «папа» и «мама», после соединить их двумя проводами, как это изображено на схеме ниже:
После подключения всех разъемов устанавливаем «тело» магнитолы, убедившись, что никакие провода на зажались. Осталось закрепить панель магнитолы.
Сразу хочу пригласить Вас в наш TELEGRAM канал по ссылке приглашению, у нас много интересного, присоединяйтесь!
●●●WARNING●●●
Это 1 ЧАСТЬ всей записи, т.к. из-за ограничений загрузки количества фото(MAX.30) весь материал не влез, поэтому пока еще дописываю продолжение[2 часть].
В этой запиcи, хотел бы поделиться с Вами информацией о существующих моделях штатных магнитол, их вариантах разблокировки, разъемах, распиновках, а так же руководствами к ним и другой найденной дополнительной информацией о Аудиосистеме для Ford Focus 1.
Краткое описание содержащейся информации по 1 ЧАСТИ:✖
[1Ч>▬■ Модели штатных магнитол, отличия, информация о них, а так же техн. характеристики(продолжение в начале 2 ЧАСТИ).
[1Ч>▬■ Варианты ШТАТНЫХ магнитол. Их характеристики, отличия и т.п.
[1Ч>▬■ Размеры штатной магнитолы (информация о переходниках и подключении других магнитол, будет во 2 ЧАСТИ)
[1Ч>▬■ Где найти КОД РАЗБЛОКИРОВКИ на магнитолу.
Краткое описание содержащейся информации по 2 ЧАСТИ:✖
[2Ч>▬■ Оставшиеся 3 модели магнитол(2шт.Blaupunkt и Ford 6006/9006,[2Ч>▬■ ▬■ Информацию о проводке и ее заводские номера/коды, номера/артикулы аудиблоков, фото, а так же о возможностях и дополнительно подключаемых аксессуаров, какие нужны переходники (ISO), и т.п.
[2Ч>▬■ Штатный САБВУФЕР Ford Focus ST170 (ставился ТОЛЬКО Hatchback)
[2Ч>▬■ Штатная GPS антенна ( > после 2003 г.в. ) и т.д.
[2Ч>▬■ Вариант магнитол подходящие для FF1 с алиэкспресс, инструкциями по подключению.
●Вариаций магнитол FORD очень много, могут отличаться одной буквой по заводскому номеру запчасти, а распиновка или техн. хар-ки будут совсем разными..
●Так же эти магнитолы могли ставиться в абсолютно другой модельный ряд FORD того времени, немного изменившись в рамке.
●Тут будут описаны только эти модели магнитол с дополнительной о них информацией и файлами(если таковые найдутся), кроме этой информации о магнитолах, так же постараюсь описать подробно, что у нас есть в Аудиосистеме и как оно устроено.
■▬■ 1. FORD 5000 RDS EON — КАССЕТНАЯ
■▬■ 2. FORD 6000CD RDS EON — САМАЯ РАСПРОСТРАНЕННАЯ AUDIO-CD
■▬■ 3. FORD 6000CD Diversity Clearwave (визуально отличить, от той, которая выше — это значок «молнии» на передней панели возле названия) — УЛУЧШЕННОЕ КАЧЕСТВО ПРИЕМА РАДИО СИГНАЛА.
■▬■ 4. FORD 6000CD MP3 — ЧИТАЕТ MP3 диски, а не Audio-CD.
■▬■ 5. FORD 9000 VNR Visteon — Цветной экран с навигацией и мн. др. функциями, без MP3
■▬■ 5. FORD 6006/9006 ВСТРОЕННЫЙ CD-Changer на 6 Audio-CD дисков.
■▬■ 7. BLAUPUNKT TRAVELPILOT DX/TP170/RNS4-TP132 — В магнитолу вставляется, как и обычный AUDIO-CD, так и диск с НАВИГАЦИЕЙ.
■▬■ 8. BLAUPUNKT MP3 US — Без навигации, но воспроизводит записанные CD диски в форматеMP3(для качественного прослушивания рекомендую 8x скорость записи.
Визуально эти две версии магнитол, можно отличить по символам правых боковых кнопок.
▬ ● ВНИМАНИЕ ● ▬
Запомните пожалуйста, магнитола Blaupunkt TravelPilot, для ЕВРОПЫ ПОДДЕРЖИВАЕТ штатный подрулевой ДЖОЙСТИК!
А магнитола, которая шла для АМЕРИКИ Blaupunkt MP3 US — НЕ ПОДДЕРЖИВАЕТ ШТАТНЫЙ ПОДРУЛЕВОЙ ДЖОЙСТИК.
Был один парень с YouTube, сделал хитрую плату, но не рассказал о ней. Поэтому пока информации о подключении штатного джойстика пока нет.. Возможно через дорогие и старые интерфейсы с Ebay, но больше вариантов я знаю.
● ▬ WOW ▬ ●● ▬ WOW ▬ ●
●В общем, что смог нарыл и хочу поделиться с вами.
●Надеюсь, кому-то будет интересно или полезно, что-то узнать для себя вдобавок новое.
● Так же, среди найденной информации, прилагаю некоторую дополнительную информацию, которую нашел и передаю вам.
P.S. Возможно, где-то будут ошибки или неверная информация, поправьте меня пожалуйста, буду благодарен, либо предложите добавить в эту запись дополнительную, полезную информацию.
● FORD FOCUS 1 ПОКОЛЕНИЯ С ЗАВОДА ИМЕЕТ НЕСТАНДАРТНЫЙ РАЗМЕР МАГНИТОЛЫ, А ИМЕННО — это 1.8 DIN
В ЛЮБОМ ФОКУСЕ(1-го поколения) И КОМПЛЕКТАЦИИ, в рестайлинге либо дорестайлинге, ЦЕНТРАЛЬНАЯ РАМКА ОДИНАКОВАЯ И У ВСЕХ 1.8 DIN
Существуют переходные рамки для нашего размера с 1.8 DIN. допустим перейти на 1 DIN магнитолу(180 х 50 мм), так и на 2 DIN(180 х 100 мм), об этом так же все опишу и покажу.
▬ ● КОДЫ-РАЗБЛОКИРОВКИ МАГНИТОЛЫ, ГДЕ ВЗЯТЬ?! ● ▬
▬ ■ Все вы знаете, что большенство магнитол имеют ЗАВОДСКУЮ КОДИРОВКУ — т.е. КОД РАЗБЛОКИРОВКИ. Возможно кто-то на разборке купив б\у магнитолу, позже осознав, что нужен КОД, был разочарован…У продавцов с АВТОРАЗБОРОК обычно нет КОДОВ
Аудио: Ford 6000CD+AUX+USB, часть 3 … скорее всего конечная.»Хорошая мысля приходит…
И так, при работе со второй магнитолой были учтены некоторые «огрехи» изначальной конструкции.
Позже, аналогичным изменениям была подвергнута и первая магнитола. Поэтому здесь будут фотографии и моей магнитолы, и магнитолы с фокуса.
Китаец меня «немножко» подвел, отправив мне декодеры без пультов ДУ, поэтому магнитола для фокуса сделана без IR приемника (с управлением только по кнопкам на панели).
Исправления:
1) Нестабильная работа кнопок — функционал предыдущий/следующий иногда путаются. Причиной тому послужило применение родной кнопки в режиме «качельки». Теперь в обоих вариантах стоят дополнительные кнопки. Функционал кнопки «mute» и «та» восстановлен.
2) После выключения магнитолы, если забыть выдернуть флешку, воспроизведение продолжается еще около 10 минут в фоновом режиме (пока не погаснут время/ дата на магнитоле). Эта проблема была мне известна, но временное решение нашел только когда принялся за вторую магнитолу. Добавил в схему транзисторный ключ. Дискретный сигнал включения взят с процессора. данный сигнал используется для вывода микросхемы УНЧ из режима STBY. Сейчас в поисках другого варианта, где можно взять дискретный сигнал для активации режима AUX, что-бы декодер включался только вместе с этим режимом. Почему делать не буду: мультиплексор/селектор входов реализован на чипе радиоприемника TEF6901A и управляется по шине i2c. Реализовать можно, посадив на i2c еще какой-нибудь программируемый мультиплексор и прописав в него команды из даташита, но мне жаль тратить еще больше времени на эту магнитолу с не столь чистым звуком…
Условная схема управления питанием. Полевой транзистор — марку сейчас не вспомню. был взят с дохлой материнской платы компьютера. подойдет по-сути любой N-канальный полевик с цепи питания процессора. Кстати, чуть не забыл: на плате магнитолы обязательно соедините массу(GND) AUX с общей массой всей магитолы.

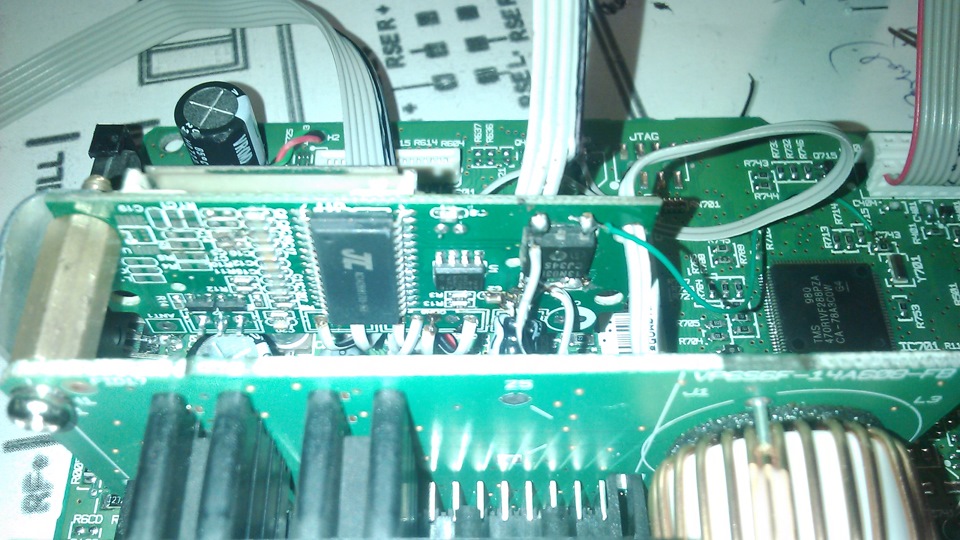

Одно из промежуточных фото при монтаже. Полевик стоит «верх тормашками» вместо старого стабилизатора. Так делать не обязательно, если найдете куда еще разместить полевой транзистор и не собираетесь убирать стабилизатор.
Магнитола Sony (mp3)
Решил разобраться с проблемой не работающей подсветки боковых кнопок в магнитоле SONY. Думал это штатно так, но почитав форму понял что баг.
Прочитав, вчера попробовал в разных режимах. У кото то работало только при нажатии цифровых кнопок, кто-то писал что работает только в режиме стояночных огней. У меня не горит всегда.
Нашел распиновку разъема.
Тынц
Буду снимать магнитолу и пробовать
Как я понимаю, необходимо проверить наличие «+» на контакте ILL.
Прошу отписать, кто сталкивался с такой проблемой и как решили.
Решил разобраться с проблемой не работающей подсветки боковых кнопок в магнитоле SONY. Думал это штатно так, но почитав форму понял что баг.
Прочитав, вчера попробовал в разных режимах. У кото то работало только при нажатии цифровых кнопок, кто-то писал что работает только в режиме стояночных огней. У меня не горит всегда.
Нашел распиновку разъема.
Тынц
Буду снимать магнитолу и пробовать
Как я понимаю, необходимо проверить наличие «+» на контакте ILL.
Прошу отписать, кто сталкивался с такой проблемой и как решили.
Как включить Блютуз (Bluetooth) на штатной магнитоле в Ford (Форд) 6000CD и инструкция подключения AUX
Легковые автомобили Ford оснащаются штатным головным устройством, позволяющим прослушивать радиопередачи или музыкальные композиции, записанные на компакт-диски. Магнитола Форд 6000CD по инструкции не допускает подключения внешних устройств стандарта USB или AUX. Но конструкция оборудования предусматривает самостоятельную установку разъемов, позволяющих расширить перечень коммутируемых устройств.
Дизайн и функции
Головное устройство 6000CD ранних моделей выпускалось в корпусе прямоугольной формы. В связи с корректировкой внутреннего оформления салонов машин Ford изменилась конфигурация фронтальной панели, которая стала иметь закругленные кромки и грани. Для защиты оборудования от кражи используется защитный цифровой код, который передается владельцу вместе с комплектом документации. Допускается установка модуля управления магнитолой для задних пассажиров, а также подрулевого джойстика.
Руководство пользователя
Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:
Как включить Блютуз
Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:
На части машин, собранных в России, блок громкой связи не устанавливался. При активации Bluetooth сотовый телефон не распознает головное устройство. Проверить наличие коммутационного модуля можно проведением компьютерной диагностики автомобиля. Блок беспроводной связи предназначен для телефонных разговоров, трансляция музыкальных записей конструкцией не предусмотрена.
Как подключить AUX
Расположенный в машине разъем AUX предназначен для установки внешних источников воспроизведения звука. Изменение громкости звука осуществляется при помощи имеющегося в магнитоле усилителя. Для подключения к AUX используется кабель, оснащенный стандартным штекером для наушников диаметром 3,5 мм. Для начала прослушивания требуется перевести головное устройство в соответствующий режим (при помощи кнопки).
Перед началом использования «аукса» следует повысить громкость регулятором, расположенным на внешнем источнике, подобная процедура позволяет снизить влияние помех, возникающих от электрических цепей автомобиля.
Регулировка громкости и тембра осуществляется регуляторами на корпусе магнитолы, переключение композиций, приостановка и старт воспроизведения выполняются кнопками на внешнем проигрывателе. Часть автомобилей Ford с головным устройством 6000CD не оснащена штатным разъемом AUX, который можно установить самостоятельно.
Процедура установки разъема на примере Fiesta:
Как подключить флешку
Головное устройство 6000CD не оснащено штатным портом USB для коммутации флешки или иного внешнего накопителя. Возможно самостоятельное подсоединение конвертера сигнала, который крепится к штекеру AUX. Ряд владельцев коммутирует декодер файлов MP3. Колодка питания подключается к бортовой сети через дополнительный стабилизатор, снижающий напряжение до 9 В. Остальные провода декодера подсоединяются к штатному штекеру на корпусе магнитолы. Порт USB выводится на пластиковый элемент центральной консоли или на заглушку кнопки.
Схема подключения магнитолы
В состав схемы подключения головного аудиоустройства входит несколько разъемов, расположенных на задней части корпуса. Распиновка магнитолы 6000 CD соответствует стандарту ISO, верхние штекеры предназначены для подсоединения громкоговорителей и подачи питания. Дополнительно имеются провода соединения с цифровой шиной CAN. Горизонтальные разъемы позволяют подключать внешнее оборудование или модуль беспроводной связи Bluetooth.
