Функция предупреждения о сходе с полосы: для чего нужна, виды, особенности

Правило дорожного движения, которое обязывает водителя двигаться на транспортном средстве строго внутри полосы, существует в законодательстве любой страны. Пересечение разметки в неположенном месте может стать причиной аварийной ситуации. Водитель, уличенный в правонарушении получит штраф. Иногда выезд за пределы разметки — ничто иное, как невнимательность автомобилиста. Именно поэтому производители современных моделей авто внедрили в транспортные средства функцию предупреждения ухода с полосы. В зависимости от типа системы предотвращения выезда с полосы, установленной в авто, оповещение может быть звуковым и механическим. Стоит подробнее разобрать как работает функция и какие варианты предлагают производители.

Для чего предназначена функция предупреждения о сходе с полосы в автомобиле Volvo

Эта опция поможет обратить внимание водителя на то, что он отклонился, приблизился к дорожной разметке или наехал на неё. Современные системы позволяют отследить манёвры повышенной сложности (элементы экстремального вождения). Такие возможности есть у автомобилей Volvo, со встроенной функцией «автопилот» или «Pilot Assist». Модели:

— XC90, XC90 Twin Engine с 2016 года;
— S90, V90, V90 Cross Country с 2017 года;
— XC40, XC60, XC60 Twin Engine, V90 Twin Engine, S90 Twin Engine с 2018 года;
— V60, V60 Twin Engine, V60 Cross Country с 2019 года;
— S60, S60 Twin Engine с 2020 года.

При запланированных поворотах правильно настроенная система сменит траекторию движения, задав новый маршрут. На данный момент уже появились первые приборы, которые способны выстроить маршрут по навигатору. Система заранее знает какие манёвры будет вынужден осуществлять водитель, чтобы добраться до конечной точки.

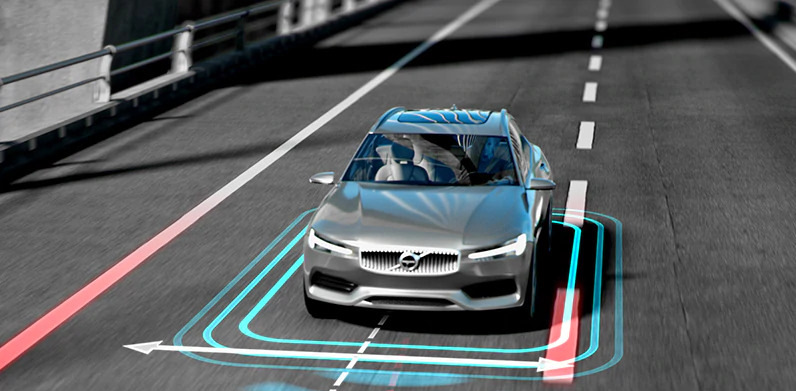

Как работает система на автомобилях Volvo

Функция предупреждения о сходе с полосы функционирует за счет:
— видео-датчиков;
— лазерных датчиков;
— инфракрасных датчиков.

Датчики, как правило, размещаются внутри радиаторной решётки на переднем бампере или в салоне машины в области зеркал заднего вида. Таким образом устройству удается создать условную разметку, по которой движется автомобиль. Чтобы отследить движение транспортного средства, компьютер использует ранее прописанные программные коды, а также заданные алгоритмы. Если авто сходит с маршрута, система оповещает водителя об этом.
В зависимости от типа оповещения и механических особенностей выделяют два вида оборудования:
1. LDW — Lane Departure Warning;
2. LKA — Lane Keeping Aid

В зависимости от производителя, комплектации, а также типа и мощности двигателя в авто будет установлена один из двух возможных вариантов.

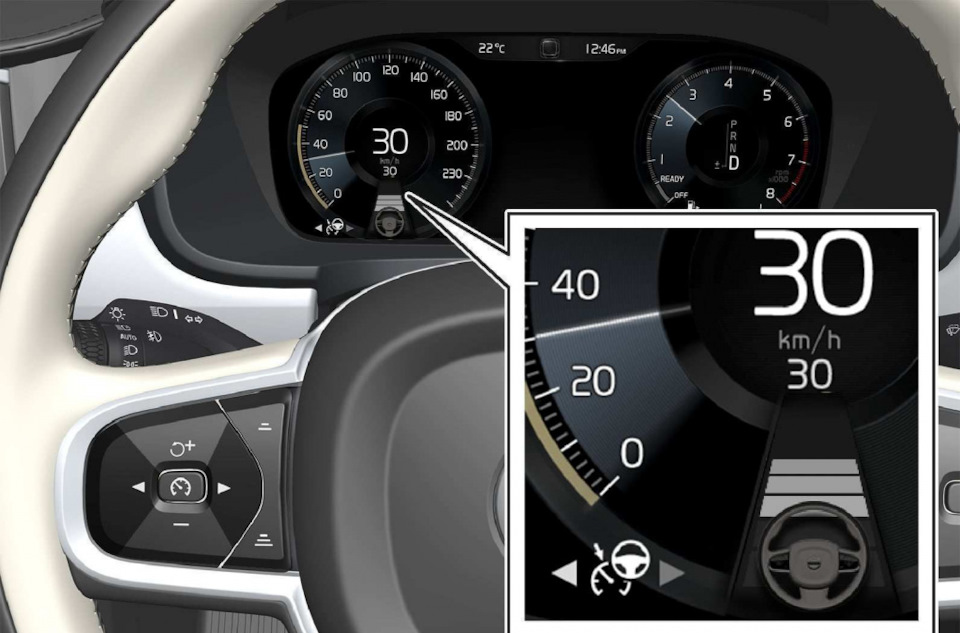

Система LKA на Volvo
Основное отличие системы LKA от LDW — это принцип работы. LKA не просто оповещает водителя о схождении с полосы. Когда срабатывает эта система, к рулевому колесу прикладывается крутящий момент и машина возвращается в свою полосу или ряд. Также водитель может быть оповещён громким звуковым сигналом или характерной вибрацией рулевого колеса. Возврат авто в полосу осуществляется непосредственно при пересечении разметки.

Водителю стоит знать, что датчики реагируют только на видимую разметку, если она сделана неверно или стёрта, устройство не будет работать корректно.

Система LDW на Volvo

Основной прибор LDW системы — видео-датчик. С его помощью передаётся в компьютер информация о пространстве перед авто, в том числе и разметке. Изображение анализируется, в результате чего устройство может отследить отклонения от траектории движения.

Сначала LDW устанавливали в грузовые авто. Также эта функция очень полезна для внедорожников, для которых сохранение траектории движения — сложная задача. Первой в легковые автомобили встроила LDW компания Infinity.

Важно правильно установить оборудование. В противном случае датчик будет реагировать на малейшие движения авто, связанные, к примеру, с неровностью дорожного покрытия. Это может отвлекать водителя от вождения. Рекомендовано отключать систему на участках, где не видно разметки, в том числе и во время снегопада.

Водитель должен понимать, что данная функция не предотвратит аварийную ситуацию, а лишь сократит риски. Ответственность за безопасность на дороге по прежнему несет автомобилист.

Источник

Как работает система контроля полосы движения

В настоящее время автопроизводители все чаще используют различные технологии, существенно упрощающие управление автомобилями. Среди последних инноваций – полуавтоматический и автоматический интерфейс для управления транспортными средствами. Сейчас это прототипы, которые активно внедряются в некоторые модели как премиального, так и массового сегмента. Чтобы понять, какие преимущества получает водитель при установке системы контроля полосы движения в свой транспорт, необходимо разобраться в принципе действия, основных функциях, преимуществах и недостатках такого оборудования.

Что такое система контроля движения по полосе

Оригинальное название системы Lane Departure Warning System (LDWS), что в переводе на русский язык звучит как «Система предупреждения отклонений от выезда за пределы полосы движения». Это программное и техническое средство позволяет получить своевременный сигнал о том, что водитель съехал с полосы: выехал на сторону встречного движения или за границы дорожного полотна.

Прежде всего, применение такой системы направлено на водителей, которые длительное время находятся за рулем и могут из-за сонливости или снижения внимания отклониться от основного автомобильного потока. Посылая сигналы посредством вибрации рулевого колеса и звука, интерфейс предотвращает аварийные ситуации и препятствует несанкционированному выезду за пределы дороги.

Ранее такое оборудование устанавливалось преимущественно в седаны премиум-класса. Но теперь все чаще можно встретить систему в бюджетных или семейных машинах, которые стремятся к повышению безопасности движения.

Назначение системы

Основная функция помощника, удерживающего автомобиль на полосе движения, заключается в предотвращении вероятных аварийных ситуаций за счет помощи водителю в сохранении направления движения в выбранной полосе автомагистрали. Эффективность данной системы оправдана на дорогах федерального уровня с нанесенной на них дорожной разметкой.

Среди прочих функций системы контроля полосы движения реализованы следующие опции:

С помощью камеры, которая оборудована светочувствительной матрицей и установлена на передней части автомобиля, снимается обстановка и передается в формате монохромного изображения на электронный блок управления. Там она анализируется и обрабатывается для последующего использования интерфейсом.

Из каких элементов состоит LDWS

Система состоит из следующих компонентов:

Для полноценной работы системы полученного изображения недостаточно, поэтому разработчики включили ряд датчиков для более точной интерпретации данных:

Принцип работы

При оборудовании современных транспортных средств используется несколько видов систем контроля движения по заданной полосе. Однако их принцип работы одинаковый и заключается в сохранении движения в выбранной полосе автомагистрали. Задавать траекторию могут датчики, которые располагаются внутри салона в верхней центральной части ветрового стекла или снаружи машины: на днище, радиаторе или бампере. Система начинает работать при наборе определенной скорости – около 55 км/ч.

Контроль движения транспорта осуществляется следующим образом: датчики получат актуальные данные о дорожной разметке в режиме реального времени. Информация передается в блок управления, а там посредством обработки специальными программными кодами и алгоритмами интерпретируется для дальнейшего использования. Если автомобиль будет уходить из выбранной полосы движения или водитель решил перестроиться без включения сигнала поворота, то интерфейс расценит это как несанкционированное действие. В зависимости от установленного типа LDWS, уведомления могут отличаться, например, вибрация руля, звуковые или световые сигналы и т.п.

Среди последних разработок в этой сфере – функции, учитывающие возможные сложные маневры на пути движения, в соответствии с навигационными картами. Так, последние модели автомобилей Cadillac оборудованы интерфейсами с заложенными данными для заданного маршрута о необходимых маневрах, включая повороты, съезд с полосы или перестроение и т.д.

Применение систем контроля полосы у разных автопроизводителей

Современные системы разработаны на базе двух основных типов технологий:

В таблице ниже приведены названия систем и соответствующие марки автомобилей, в которых они применяются.

Преимущества и недостатки

Оборудование обладает рядом преимуществ:

В силу того, что интерфейс по большей мере находится в стадии разработки и адаптации к реальным условиям, он имеет не только преимущества, но и ряд недостатков:

Интерфейсы LDWS – это уникальные системы, которые помогают водителю следовать в одной из выбранных полос движения на автобанах. Подобное техническое обеспечение автомобиля существенно снижает аварийность, что особенно актуально при длительном пребывании за рулем. Кроме видимых преимуществ, система контроля полосы движения обладает одним существенным недостатком – способность работать только на тех дорогах, которые оборудованы согласно существующим стандартам и с четко нанесенной разметкой.

Источник

Система Lane Departure Warning использует обыкновенную камеру, которая стоит несколько долларов. Но при этом система предупреждения выезда из полосы может сэкономить Вам десятки тысяч рублей на ремонтных работах после ДТП.

Программное обеспечение, работающее в паре с камерой, отслеживает, как близко Вы движетесь от разметки дорожной поверхности. Система предупреждает Вас, когда Вы собираетесь пересечь разметку или просто наехать на неё, но только в том случае, если Вы не включали поворотник.

Система предупреждения выезда из полосы изначально возникла в виде ключевого инструмента для безопасности водителя. Технология развивается вот уже на протяжении последних нескольких лет и сегодня является частью большинства беспилотных автомобилей в первоначальном своём виде.

Система Lane Departure Warning является также частью так называемого «круга безопасности«: адаптивный круиз-контроль с системой отслеживания критической дистанции до впереди идущего автомобиля, предупреждение выезда из полосы движения, обнаружение мертвой точки и отслеживание легковых автомобилей в соседних полосах движения.

Как работает система LDW?

Реже система предупреждения отклонения от полосы движения представляет собой набор лазерных или инфракрасных датчиков вместо камеры. Иногда автопроизводитель использует и заднюю камеру, чтобы наблюдать за полосой движения позади автомобиля. Такая технология используется, например, на автомобиле Nissan Altima.

Итак, у нас есть камера на лобовом стекле, снимающая пространство перед автомобилем. Согласитесь, глупо было бы использовать её только для единственной цели определять отклонения из полосы движения. Поэтому, как правило, сигнал с этой камеры передаётся и другим системам, перечисленным выше как круг безопасности. Но в контексте совершенства в нашем случае системы LDW, камера может служить нескольким дополнительным целям:

Источник

Про помощников LKA/LDWS, HBC, Lim, SCBS R

Всем «бобра»! Я на сервисе, где по гарантии снова меняют мотор зеркала заднего вида 😅

Раз есть время, напишу про помощников, которые недавно открыл и после проехал 3 тыс. км. по трассам и городам )

Стоит ли открывать эти функции или покупать машину с функциями? Однозначно ДА! Надеятся на них? Однозначно НЕТ. 😂 Спасибо sashokkkkkkk за помощь в разблокировке. Стало легче преодолевать расстояния

LANE KEEP ASSIST
Система удержания в полосе работает мягко, помогая водителю постоянно не держать руль в пределах полосы напрягая концентрацию и мышцы. Система сама видит полосы и подруливая, позиционирует машину посередине полос. На трассе незаменимая вещь! Очень удобно, экономит силы и нервы, реально стало ездить легче. Всегда нужно помнить что это только помощник, а не искусственный интеллект. Быть внимательным: при сбросе газа, система отключается; при крутых виражах не хватает авто рулежки и авто выходит из полосы; смотреть на проекционный дисплей авто вкл/выкл система, т.е. видит или нет.

Lane Departure Warning System (LDW)
Работает в паре с системой выше предупреждая водителя о выходе из полосы вибрацией на руле и на проекции! Если реакции не последовало при пологом повороте, возвращает авто посередине полосы. При крутом повороте едет за полосы 😅 Держать руки нужно на руле, иначе тоже ругается. В общем смотрите в оба глаза. Помните это всего лишь помощники, а не R2 из зведных войн.

High Beam Control (HBC) Автоматически переключает свет с дальнего на ближний и наоборот.
Тоже крутая штука! Эту систему Вы не получите с CX-5 в стандартных комплектациях. Если у вас supreme с фарами ALH то там есть подобная система, но она работает по другом6у. Если фары AFLS или те что в комплектациях Active, то авто переключения нет. Откройте функции и авто начнет автопереключать свет и это реально экономит силы в дальней дороге. Одно условие у вас должна быть камера в комплектации авто.

DAA driver attention alert
Система усталости водителя — иногда пищит, вообще никак не помогает 😂😅😂
Бесполезный «друг» 😎

LIM предел набора скорости! Полезная штука против штрафов. Установил в городе 80 и давишь тапок ) ВНИМАНИЕ! Если вам срочно надо ускориться то давите тапок в пол до кик дауна и тогда ограничение не действует, однако потом когда скорость упадет ниже установленной отметки ограничения будут снова действовать 👍

SCBS R умное торможение задним ходом.
Работает, но еще ни разу не сработало 😅
Когда открыли функцию, поставил коробки и задом на них без нажатия на газ. Машина резко остановилась перед ними за 20 см. До последнего думал собью. В ежедневном пользовании не срабатывало как и SCBS F то есть торможение передним ходом.

Источник

Система предупреждения об отклонении с выбранной полосы или что такое LDWS?

Высокотехнологичная система помогает водителю оставаться на выбранной траектории движения

Что такое LDWS и для чего он предназначен?

Технология разработана для того, чтобы предупредить водителя о том, что его автомобиль собирается сойти с выбранной полосы движения. На сегодняшний день LDWS переросла из эксклюзивной функции роскошных автомобилей в функцию, которую можно найти во многих современных серийных моделях транспортных средств.

Значение системы предупреждения об отклонении от выбранной полосы, также продолжает расти, так как отвлеченное вождение стало бичом современности и все больше дорожно – транспортных происшествий в мире происходит по причине того, что водитель просто напросто отвлекся и отклонился от полосы своего движения. Происходит это как по причине невнимательности водителя, так и по причине переутомленности либо банального сна за рулем.

Как работает система предупреждения о съезде с полосы движения?

В то время как производители автомобилей могут использовать несколько разнящиеся по своей структуре технологии для своих систем предупреждения, суть их остается той же. Находиться на заданной траектории движения.

С помощью камер, обычно установленных рядом с зеркалом заднего вида и/или в переднюю панель транспортного средства, бортовой компьютер может определить разметку на дороге. Затем автомобиль вычисляет положение автомобиля между линиями разметки и контролирует движение транспортного средства по дороге.

Если автомобиль начнет движение на одной из этих линий и при этом сигнал поворота не будет включен, компьютер предупредит водителя о том, что автомобиль собирается сойти с выбранной полосы путем звукового сигнала или каким-либо другим способом, например, вибрация рулевого колеса или сидения, или оглушающий звон.

Некоторые автомобили даже используют тормозную систему автомобиля, чтобы помочь направить транспортное средство обратно на свою полосу движения. Хотя некоторые системы ведут себя более агрессивно, чем другие, водитель все же может внести в них некоторые изменения.

Зачем мне нужна система предупреждения об отклонении от выбранной полосы?

Отвлечение внимания может привести к самым печальным последствиям. И в наше время существует великое множество причин, которые могут отвлечь нас, когда мы находимся за рулем транспортного средства. Еда, напитки, стерео система и даже разговор по хэндс фри может отвлечь ваше внимание от навигации по дороге.

На то, чтобы 2-тонный автомобиль сошел со своего пути следования и водитель не заметил этого, требуется всего несколько секунд, последствия этого могут быть очень плачевными. Подобные системы обеспечивают ненавязчивое напоминание водителю о том, что является приоритетным на данный момент, и советуют ему сосредоточить все внимание на том, чем он в данный момент занят: на вождении.

Есть ли недостатки у подобных систем?

Ненавязчивое напоминание о себе некоторых автомобильных систем, может быть слишком назойливым для водителя. Система предупреждения о том, что вы съезжаете со своей полосы движения относиться к их числу. В некоторых машинах, данная система настроена настолько чутко, что складывается впечатление, что вы вот-вот потеряете контроль над рулевым управлением из-за чрезмерной вибрации и предупреждающих звуковых сигналов.

Начинающим водителям может не понравиться тот факт, что компьютер постоянно указывает им на то, что они мечутся из стороны в сторону, хотя водители с прилегающих полос будут только благодарны за это системе. Стоит также отметить тот факт, что некоторые системы имеют затруднения в работе в темное время суток и при плохой погоде, в то самое время, когда водитель нуждается в этой системе больше всего. В этом случае можно обратить ваше внимание на систему ночного видения в автомобиле, о которой мы писали здесь, но это уже совсем другая история.

Также в системе случаются ложные срабатывания, например, при движении через зону строительства, где полосы смещаются, и линии разметки не совпадают с траекторией движения автомобиля.

Кроме того, наличие системы предупреждения об отклонении от выбранной полосы может необоснованно повысить уверенность некоторых водителей в том, что они могут отвлекаться на еще большее количество вещей, пока они находятся за рулем транспортного средства. Нельзя злоупотреблять защитным устройством.

Какие транспортные средства предлагают данную систему?

Система предупреждения об отклонении от выбранной полосы стала мейнстримом в последние годы, почти каждый производитель автомобилей предоставляет собственную систему предупреждения в своих автомобилях, хотя названия у них бывают абсолютно разными, например Lane Departure Warning (предупреждение об отклонение от полосы движения), Lane Assist (помощник в поддержании заданного курса) или Driver Assist (помощник водителя). Как правило, эти системы идут в комплекте с другими автомобильными опциями, такими как активный круиз-контроль или система выявления слепых зон, от которой может уберечь элементарная правильная настройка зеркал заднего вида. Встретить систему LDWS можно в автомобилях Nissan Juke SL AWD 2013 года, 2013 Mercedes-Benz G63 AMG, различных моделях Audi, Toyota и иных марках авто.

Подведем итог

Безусловно, это система, которая может сделать вождение более безопасным и которая, в случае необходимости, сможет «поставить вас на место». Конечно, в ней бы вообще не возникло никакой нужды, если бы для водителей на первом месте был сам процесс вождения, а не прослушивание музыки, разговор по телефону, рассматривание пары симпатичных ножек или сон за рулем, но это уже совсем другая история.
