Функции MIMO (M ultiple Input – Multiple Output )
Применение технологий MIMO (multiple input – multiple output) решает две задачи:
— увеличение качества связи за счет пространственного временного/ частотного кодирования и (или) формирования лучей (beamforming),
— повышение скорости передачи при применении пространственного мультиплексирования.
Структура MIMO
В различных реализациях MIMO имеется ввиду одновременная передача в одном физическом канале нескольких независимых сообщений. С целью реализации действия MIMO применяют многоантенные системы: на передающей стороне имеется Nt передающих антенн, а на приемной стороне Nr приемных. Данная структура приведена на рис. 1.
Рис. 1. MIMO структура
Что такое MIMO?
История MIMO
История систем MIMO как объекта беспроводной связи пока весьма не продолжительна. Первый патент на использование MIMO-принципа в радиосвязи был зарегистрирован в 1984 году от имени сотрудника Bell Laboratories Джека Винтерса (Jack Winters). Основываясь на его исследованиях, Джек Селз (Jack Salz) из той же компании опубликовал в 1985 году первую статью по MIMO-решениям. Развитие данного направления продолжалось специалистами Bell Laboratories и другими исследователями вплоть до 1995 года. В 1996 году Грэг Ралей (Greg Raleigh) и Джеральд Дж. Фошини (Gerald J. Foschini) предложили новый вариант реализации MIMO-системы, увеличив тем самым ее эффективность. Впоследствии Грэг Ралей, которому присваивают авторство OFDM (Orthogonal Frequency Division Multiplexing – мультиплексирование посредством ортогональных несущих) для MIMO, основал компанию Airgo Networks, которая разработала первый MIMO-чипсет под названием True MIMO.
Однако, несмотря на довольно короткий промежуток времени с момента своего появления, MIMO-направление развивается весьма многопланово и включает в себя разнородное семейство методов, которые можно классифицировать по принципу разделения сигналов в приемном устройстве. При этом в MIMO-системах используются как уже вошедшие в практику подходы к разделению сигналов, так и новые. К ним относятся, например, пространственно-временное, пространственно-частотное, пространственно-поляризационное кодирование, а также сверхразрешение по направлению прихода сигнала в приемник. Благодаря обилию подходов к разделению сигналов удалось обеспечить столь долгую разработку стандартов на использование систем MIMO в средствах связи. Однако все разновидности MIMO направлены на достижение одной цели – увеличение пиковой скорости передачи данных в сетях связи за счет улучшения помехоустойчивости.
Простейшая антенна MIMO
Простейшая антенна MIMO – это система из двух несимметричных вибраторов (монополей), ориентированных под углом ±45° относительно вертикальной оси (рис.2).
Рис. 2 Простейшая антенна MIMO
Такой угол поляризации позволяет каналам находиться в равных условиях, поскольку при горизонтально-вертикальной ориентации излучателей одна из поляризационных составляющих неизбежно получила бы большее затухание при распространении вдоль земной поверхности. Сигналы, излучаемые независимо каждым монополем, поляризованы взаимно ортогонально с достаточно высокой взаимной развязкой по кросс-поляризационной составляющей (не менее 20 дБ). Аналогичная антенна используется и на приемной стороне. Такой подход позволяет одновременно передавать сигналы с одинаковыми несущими, модулированными различным образом. Принцип поляризационного разделения обеспечивает удвоение пропускной способности линии радиосвязи по сравнению со случаем одиночного монополя (в идеальных условиях прямой видимости при идентичной ориентации приемных и передающих антенн). Таким образом, по сути любую систему с двойной поляризацией можно считать системой MIMO.
Дальнейшая эволюция MIMO
К тому моменту, когда технология MIMO была специфицирована в релизе 7, шло активное распространение по миру стандарта 3G. Были попытки совместить сети третьего поколения с технологией MIMO, но широкого распространения не получили. По данным Глобальной Ассоциации Поставщиков Мобильного Оборудования ( Global mobile Suppliers Association, GSA) от 04.11.2010 на тот момент из 2776 типов устройств с поддержкой HSPA, представленных на рынке, только 28 моделей поддерживают MIMO. К тому же внедрение MIMO сети с низким проникновением MIMO-терминалов приводит к снижению пропускной способности сети. Компания Nokia разработала технологию для минимизации потерь пропускной способности, но она показала бы свою эффективность только в том случае, когда проникновение MIMO-терминалов составило бы не менее 40% абонентских устройств. Добавляя к выше сказанному, стоит напомнить, что 14 декабря 2009 года состоялся запуск первой в мире мобильной сети на базе технологии LTE, которая позволяла достичь гораздо более высоких скоростей. Исходя из этого видно, что операторы были нацелены на скорейшее развертывание сетей LTE, нежели на модернизацию сетей третьего поколения.
На сегодняшний день можно отметить бурный рост объема трафика в сетях подвижной связи 4 поколения, и чтобы обеспечить необходимую скорость всем своим абонентам, операторам приходится искать различные методы по повышению скорости передачи данных или по повышению эффективности использования частотного ресурса. MIMO же позволяет в имеющейся полосе частот передавать почти в 2 раза больше данных за тот же временной промежуток при варианте 2х2. Если же использовать антенную реализацию 4х4, то, к сожалению, максимальная скорость загрузки информации составит 326 Мбит/с, а не 400 Мбит/с, как предполагает теоретический расчет. Это связано с особенностью передачи через 4 антенны. Каждой антенне выделены определенные ресурсные элементы (РЭ) для передачи опорных символов. Они необходимы для организации когерентной демодуляции и оценки каналов. Расположение этих РЭ изображено на рис. 3. Передающим антеннам присваивают номера логических антенных портов. Символы, помеченные R0 передает порт 0, символы R1 – порт 1 и т.д. В итоге 14,3% от всех РЭ выделено на передачу опорных символов, чем и обусловлено различие теоретической и практических скоростей.
Рис. 3 Расположение РЭ для передачи опорных символов в субкадре при MIMO 4×4
В заключение можно сделать вывод, что MIMO оправдала себя как перспективная технология для построения мобильных систем широкополосного радиодоступа со скоростями в сотни Мб/с.
Подробно ознакомиться с функционированием технологии MIMO, конфигурацией антенн MIMO на сетях операторов мобильной связи, а также перспективах применения многоантенных систем ( Massive MIMO ) в сетях новых поколений можно в новой книге «Мобильная связь на пути к 6G».
Для тех у кого MIMO прошло мимо…
Немножко истории
У большого числа технологий, которые имеют место в сегодняшней телекоммуникационной среде «ноги растут» из военных наработок. Технология ортогонального частотного мультиплексирования (OFDM), например, была предложена ещё в 80-х годах нашими американскими друзьями, но реализовать её удалось совсем недавно лишь потому, что она чрезвычайно требовательна к вычислительной мощности системы (всему виной пресловутое БПФ).
MIMO раньше представлялась только лишь как технология разнесенного приема (имеем одну передающую и N приемных антенн). Реализуя эту идею было выпущено несколько серий военных тропосферных станций (может кому и довелось послужить на таких) и в принципе на том этапе, расходы на разворачивание дополнительных антенн себя оправдывали.
Принцип обработки был прост как лопата: в двух приемных ветках сравнивалось отношение сигнал/шум и в соответствии с оценкой этого значения каждой ветке обработки назначались весовые коэффициенты, играющие роль при принятии решения, грубо говоря, что было передано: 0 или 1. Эта нехитрая система так и была названа критерием оптимального весового сложения (MRC).
Дальше-больше. В 1997 году ирано-американец Аламоути предлагает новинку основанную на уже известных тезисах, назвав её пространственно-временным блоковым кодом (STBC). После этого год от года увеличивается вал публикаций на тему MIMO и тема стает очень актуальной на фоне того, что частотно-энергетическую эффективность систем связи повышать стало все сложнее и сложнее (уже продуманы максимально эффективные сигнально-кодовые конструкции). А дальше пошло-поехало: пространственно-временное решетчатое кодирование, пространственное мультиплексирование, а также большое количество алгоритмов декодирования от простейшего «максимального правдоподобия (ML- max likehood)» до сферического турбодекодирования на GPU и т.д.
Как это работает
Радиоканалы
Вообще эта классификация огромна и её обзор достоен отдельной статьи, но мы остановимся лишь на нескольких моментах.
Проходя путь от передатчика (T) к приемника ( R) наша радиоволна затухает (теряет в энергетике), причем то насколько она потеряет зависит то, есть ли между нашими T и R прямая видимость. Если она есть, то основная вина за потери ложится на потери среды распространения (path loss), если прямой видимости нет, то начинается самое интересное. Сталкиваясь с различными препятствиями волна идет к пункту назначения несколькими путями (многолучевое распространение) и соответственно каждый луч проходит разное расстояние. На приеме все эти лучи могут складывать с противофазе, что дополнительно снижает интенсивность сигнала, что заставляет уровень сигнала постоянно «плавать». Поэтому в зоне неуверенного приема ваши мобильники никак не могут определиться сколько «палочек сигнала» показывать.
Все это безобразие назвали замираниями. Бывают они разными и могут описывать разными законами. При наличии постоянной компоненты (наличии прямой видимости) подойдет распределение Райса, а при её отсутствии — Релеевское (частный вариант). Формул не буду приводить умышленно, они большие и страшные.
MIMO вот ОНО
Разбор того, как ЭТО работает проведем на самом простом примере. У нас есть 2 антенны на передаче и одна на приеме.
k — так называемая комплексная передаточная функция канала (определяющая его ФЧХ и АЧХ), причем различная для каждого момента времени для каждого из принятых сигналов. Главная изюминка как раз и заключается в том, что сигналы для каждой из приемных антенн проходят разные пути.
В соответствии с методом ПВБК, входной поток данных разбивается на пары [с1, с2], причем, на первом полутактовом интервале символ c1 передается через антенну Т1 и символ c2 передается через антенну Т2. На втором полутактовом интервале порядок передачи изменяется: через антенну Т1 передается инверсия символа c2 (на рисунке обозначен как (–c*2), а символ c1 передается через антенну Т2 (на рисунке обозначен как (c*1). Данный алгоритм удобно представить в виде матрицы, где номер строки будет соответствовать номеру передатчика, а номер столбца – номер полутакта (в общем случае – шаг такта) передачи. Символ «*» как уже многие догадались-комплексное сопряжение.
В итоге на входе мы получаем 2 сигнала (мультипликативные отклики за первый и второй такт), проведя ряд занимательных математических преобразований мы получаем исходный сигнал, а точнее пару этих сигналов. Собственно вся фишка и заключается в том, что каждый из этих сигналов передавался 2 раза.
Почему это возможно? Потому что k разный для каждого луча, а матрица Аламоути (рисунок выше) является ортогональной.
Практика
А теперь проведем моделирование и посмотрим выигрыш MIMO перед SISO(single in single out).
Все свои расчеты и моделирование я провожу в Matlab‘e потому, что это самая лучшая в мире очень удобная для таких экспериментов среда.
Вот собственно кусок для расчета кривой Аламоути:
Эта часть для классической схемы:
Из графика видно что выигрыш для вероятности ошибки Pош=10^(-3) примерно 12 [дБ]. И это просто огромная величина.
Что за технология Lte Mimo? За счет чего увеличивается скорость в 10 раз?
MIMO (Multiple Input Multiple Output – множественный вход множественный выход) – это технология, используемая в беспроводных системах связи (WIFI, WI-MAX, сотовые сети связи), позволяющая значительно улучшить спектральную эффективность системы, максимальную скорость передачи данных и емкость сети. Главным способом достижения указанных выше преимуществ является передача данных от источника к получателю через несколько радио соединений, откуда данная технология и получила свое название.
Особенности распространения радиоволн

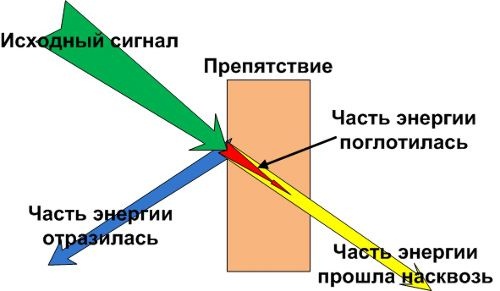

Распределение энергии сигнала при взаимодействии с препятствием
В условиях плотной городской постройки, из-за большого числа препятствий, таких как здания, деревья, автомобили и др., очень часто возникает ситуация когда между абонентским оборудованием (MS) и антеннами базовой станции (BTS) отсутствует прямая видимость. В этом случае, единственным вариантом достижения сигнала приемника являются отраженные волны. Однако, как отмечалось выше, многократно отраженный сигнал уже не обладает исходной энергией и может прийти с запозданием. Особую сложность также создает тот факт, что объекты не всегда остаются неподвижными и обстановка может значительно измениться с течением времени. В связи с этим возникает проблема многолучевого распространения сигнала – одна из наиболее существенных проблем в беспроводных системах связи.
Суть его заключается в том, что для приема сигнала используется не одна, а обычно две антенны, расположенные на расстоянии друг от друга. Таким образом, получатель имеет не одну, а сразу две копии переданного сигнала, пришедшего различными путями. Это дает возможность собрать больше энергии исходного сигнала, т.к. волны, принятые одной антенной, могут не быть принятыми другой и наоборот. Эту схему организации радио интерфейса можно назвать Single Input Multiple Output (SIMO). Также может быть применен обратный подход: когда используется несколько антенн на передачу и одна на прием, эта схема называется Multiple Input Single Output (MISO).
В результате мы приходим к схеме Multiple Input Multiple Output (MIMO). В этом случае устанавливаются несколько антенн на передачу и прием. Однако в отличие от указанных выше схем эта схема разнесения позволяет не только бороться с многолучевым распространением сигнала, но и за счет использования нескольких антенн на передаче и приеме каждой паре передающей/приемной антенне можно сопоставить отдельный тракт для передачи информации. В результате, теоретически, можно увеличить скорость передачи данных во столько раз, сколько дополнительных антенн будет использоваться.
Принцип работы MIMO
Как уже отмечалось выше, для организации технологии MIMO необходима установка нескольких антенн на передающей и на приемной стороне. Обычно устанавливается равное число антенн на входе и выходе системы, т.к. в этом случае достигается максимальная скорость передачи данных. Чтобы показать число антенн на приеме и передаче вместе с названием технологии «MIMO» обычно упоминается обозначение «AxB», где A – число антенн на входе системы, а B – на выходе.
Для работы технологии MIMO необходимы некоторые изменения в структуре передатчика по сравнению с обычными системами. В первую очередь, на передающей стороне необходим делитель потоков, который будет разделять данные, предназначенные для передачи на несколько низкоскоростных подпотоков, число которых зависит от числа антенн. Например, для MIMO 2х2 и скорости поступления входных данных 100 Мбит/сек делитель будет создавать 2 потока по 50 Мбит/сек каждый. Далее каждый их данных потоков должен быть передан через свою антенну. В одном из возможных способов организации технологии MIMO сигнал передается от каждой антенны с различной поляризацией, что позволяет идентифицировать его при приеме.
На приемной стороне несколько антенн принимают сигнал из радиоэфира. Причем антенны на приемной стороне также устанавливаются с некоторым пространственным разнесением, за счет чего обеспечивается разнесенный прием. Принятые сигналы поступают на приемники, число которых соответствует числу антенн и трактов передачи. Причем на каждый из приемников поступают сигналы от всех антенн системы. Каждый из таких сумматоров выделяет из общего потока энергию сигнала только того тракта, за который он отвечает. В зависимости от принципа работы системы, передаваемый сигнал может повторяться через определенное время, либо передаваться с небольшой задержкой через другие антенны.
Рассмотренный выше принцип организации радиосвязи относится к так называемой Single user MIMO (SU-MIMO), где существует лишь один передатчик и приемник информации. В этом случае и передатчик и приемник могут четко согласовать только свои действия. Такая схема подходит, например для организации связи в доме офисе между двумя устройствами. В свою очередь большинство систем, такие как WI-FI, WIMAX, сотовые системы связи являются многопользовательскими, т.е. в них существует единый центр и несколько удаленных объектов, с каждым из которых необходимо организовать радиосоединение. В этом случае, решают две проблемы: с одной стороны базовая станция передает сигнал ко многим абонентам через одну и ту же антенную систему (MIMO broadcast), и в то же время принимает сигнал через те же антенны от нескольких абонентов (MIMO MAC – Multiple Access Channels).

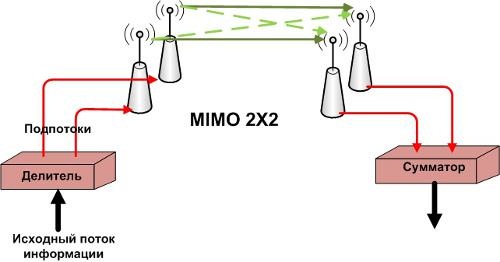

Принцип организации технологии MIMO
Технология MIMO в последнее десятилетие является одним из самых актуальных способов увеличения пропускной способности и емкости беспроводных систем связи. Рассмотрим некоторые примеры использования MIMO в различных системах связи.
Стандарт WiFi 802.11n – один из наиболее ярких примеров использования технологии MIMO. Согласно ему он позволяет поддерживать скорость до 300 Мбит/сек. Причем предыдущий стандарт 802.11g позволял предоставлять лишь 50 Мбит/сек. Кроме увеличения скорости передачи данных, новый стандарт благодаря MIMO также позволяет обеспечить лучшие характеристики качества обслуживания в местах с низким уровнем сигнала.
Стандарт WiMAX также имеет два релиза, которые раскрывают новые возможности перед пользователями с помощью технологии MIMO. Первый – 802.16e – предоставляет услуги мобильного широкополосного доступа. Он позволяет передавать информацию со скоростью до 40 Мбит/сек в направлении от базовой станции к абонентскому оборудованию. Однако MIMO в 802.16e рассматривается как опция и используется в простейшей конфигурации – 2х2. В следующем релизе 802.16m MIMO рассматривается как обязательная технология, с возможной конфигурацией 4х4. В данном случае WiMAX уже можно отнести к сотовым системам связи, а именно четвертому их поколению (за счет высокой скорости передачи данных). В случае мобильного использования, теоретически, может быть достигнута скорость 100 Мбит/сек. В фиксированном исполнении скорость может достигать 1 Гбит/сек.
Наибольший интерес представляет использование технологии MIMO в системах сотовой связи. Данная технология находит свое применение, начиная с третьего поколения систем сотовой связи. Например, в стандарте UMTS, в Rel. 6 она используется совместно с технологией HSPA с поддержкой скоростей до 20 Мбит/сек, а в Rel. 7 – с HSPA+, где скорости передачи данных достигают 40 Мбит/сек. Однако в системах 3G MIMO так и не нашла широкого применения.
Таким образом, технология MIMO находит применение практически во всех системах беспроводной передачи данных. Причем потенциал ее не исчерпан. Уже сейчас разрабатываются новые варианты конфигурации антенн, вплоть до 64х64 MIMO. Это в будущем позволит добиться еще больших скоростей передачи данных, емкости сети и спектральной эффективности.
Технология MU-MIMO: что это такое, и зачем нужен роутер с её поддержкой?
Мы проверяем наличие Wi-Fi, как только окажемся дома, на работе, в ресторане, в аэропорту, в отеле… И, подключившись к беспроводной сети, никто не хочет ждать дольше пары секунд, пока обновится страница в Facebook или скачается электронная почта. Но скорость Wi-Fi порою оставляет желать лучшего, особенно если вы сидите не у себя дома, а в переполненном кафе, офисе или аэропорту. Причина такой неприятности — SU-MIMO, технология однопользовательской передачи данных. В современных роутерах ей на смену приходит более прогрессивная MU-MIMO.
SU-MIMO и MU-MIMO: чем они различаются?
MIMO расшифровывается как multiple input, multiple output — «множественный ввод, множественный вывод». Это метод пространственного кодирования сигнала, использующий систему с множеством каналов передачи и приема данных.
В зависимости от количества пользователей, в адрес которых осуществляется одновременная передача данных, существует два типа MIMO:
Сейчас в сетях Wi-Fi традиционно используется технология, при которой подключение к точке доступа происходит последовательно, и в определенный отрезок времени все потоки данных адресованы одному пользователю: пока его устройство отправляет или получает данные, остальные скромно ждут своей очереди. Это похоже на получение обеда в столовой: стоя в очереди, вы видите повара на раздаче, но впереди ещё два десятка коллег, и ваша порция достанется вам только после того, как обслужат стоящих перед вами людей. С Wi-Fi в случае SU-MIMO история аналогичная: из-за задержки на ожидание очереди скорость обмена данными снижается, и, даже находясь дома в зоне стабильного приёма, телефон или планшет не всегда подключается к сети мгновенно или долго загружает страницы.
Зачем вообще что-то менять, если и так всё хорошо?
«Но мы же нормально жили с существующими технологиями Wi-Fi», — скажете вы. Что ж, вот вам парочка интересных фактов. Большинство пользователей обновляют домашний роутер раз в 3–5 лет. Для мира технологий это эквивалентно 30–50 годам! Например, пять лет назад почти никто даже не думал об Интернете вещей или «умном доме».
Объёмы мобильного трафика непрерывно растут: например, в США каждый год среднестатистическая семья добавляет к домашней сети Wi-Fi три подключенных устройства, а к 2022 году, с наступлением эры Интернета вещей, таких устройств в каждом домовладении будет до 50!
Получается, что и число подключенных устройств, и количество данных, которые мы потребляем, растёт ускоряющимися темпами. Если вы купили роутер пять лет назад, то скорее всего он с трудом справляется даже с существующими нагрузками. Чтобы идти в ногу со временем — не только сегодня, но и в ближайшие несколько лет, лучше перейти на роутер с технологией MU-MIMO. Такой роутер обеспечит передачу данных между множеством устройств одновременно без потери скорости и качества подключения. Даже наоборот, скорость обслуживания подключённых устройств повысится. Беспроводные модули в ваших многочисленных домашних устройствах не будет «топтаться», переминаясь с ноги на ногу, в ожидании своей очереди, он не будет тратить энергию на отправку роутеру запросов на подключение, а значит, сможет работать дольше от одной зарядки.
Как я опознаю роутер с МU-MIMO?
Роутер с поддержкой MU-MIMO визуально отличается бОльшим количеством передающих и принимающих антенн, из-за чего похож на ёжика. Многочисленные антенны как раз и нужны для одновременного обслуживания нескольких устройств без потери скорости.
IoT дружит с MU-MIMO?
В обозримом, а точнее даже скором будущем Интернет вещей (IoT) станет обыденностью. Технология SU-MIMO не позволит эффективно и быстро подключать множество устройств, которые постоянно обмениваются данными с Сетью.
А роутер с MU-MIMO сможет обеспечить достаточную пропускную способность для большого количества подключенных устройств: смартфонов, медиаплееров, смарт-телевизоров, планшетов, игровых ПК и другой умной техники — вплоть до стиральных машин, холодильников, мультиварок. Даже если вся техника и все члены семьи будут одновременно пользоваться Wi-Fi, качество соединения не пострадает.
За что вы полюбите MU-MIMO
Роутеры, в которых реализована эта технология, стали появляться не так давно и на рынке их пока немного. Но когда придет время обновляться, предпочтительно выбирать модель с поддержкой MU-MIMO — такой роутер не устареет морально в ближайшие годы.
