Как подключить elm327 к китайской магнитоле на Android

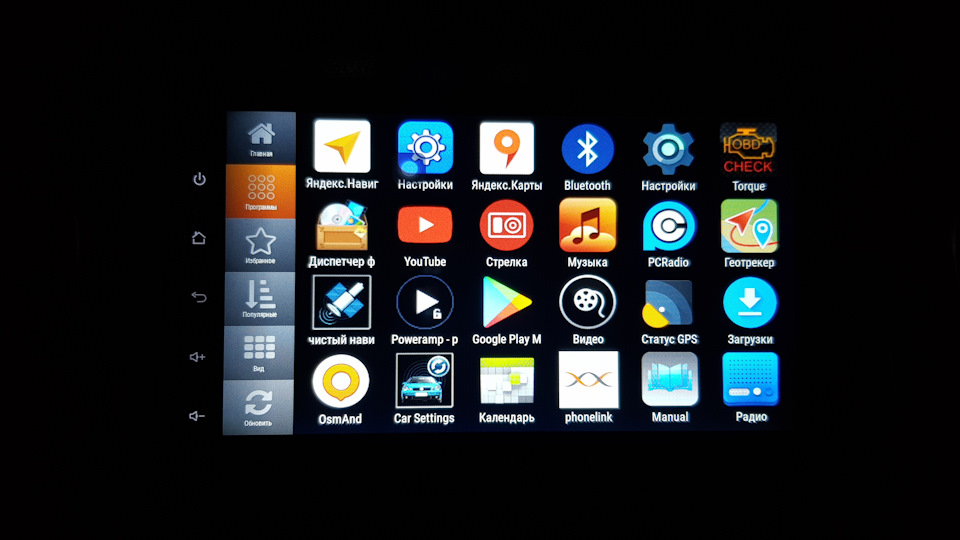

Так как подключить елм к китайской магнитоле не так просто, решил выложить как это делать. Мало ли кому-то поможет.
Land Rover Discovery 2006, двигатель дизельный 2.7 л., 190 л. с., полный привод, автоматическая коробка передач — электроника
Машины в продаже
Комментарии 56
А если вообще нет его в поиске
Чудеса бывают, но это больше похоже на неработающий сканер. Обычно может к машине не подключаться, но чтобы к андроиду не подключился.
У меня их три. Два читают машину, а один нет. Но все три подключаются к магнитоле.
Может стоит проверить на телефоне, если он на андроиде
в том то и дело что к телефону без проблем а вот к магнитолле нет
Пин на магнитоле меняли?
пинкод менял 0000 и 1234 нечего
он его вообще не видит поиск проходит и все
Я бы добавил что главное правильный сканер был.
Нормальные люди, прежде чем купить, изучают, что именно подходит для их машины
У меня адаптер видит но не подключается — менял пароль толку нет. Телефон работает по блютуз с ГУ а OBD сканер нет.
OBD сканер рабочий — через обычный телефон все подключается и работает.
Привет, блин такая же хрень, где копать не знаю уже😇🤗🤔
Я не стал никуда копать — мне это просто надоело — вернул все родное, вот так! В принципе готов продать ГУ со скидкой если кому нужно…
Спасибо заранее, и сори за допросы, но у кого я еще могу спросить?)))
Привет
Всегда торчит в разъёме и акум не высаживает
Турка сама конектит, а кар сканер нужно подключить. Но это проходит быстро.
По топливу и времени в пути я не слежу. Смотрю только температуры и топлевную. То что косается работы машины.
Спасибо за ответ!
У меня стоит БК Гамма, там есть все, и очень удобно …
Но хочется себе дисплей ( хз зачем — но хочется), и комп не хочется терять … Вот и думаю… выспрашиваю всех.
Я от родного дисплея вообще не вижу смысла. Разве только красивая игрушка. А у меня и музыка и навигация и блюпуп.
Только надо брать минимум на 4гига.
Ну и в мороз не сразу запускается
Что такое OBD в магнитоле?
Начнём с самого протокола OBD-II (On-board diagnostics) – это бортовая диагностика в режиме реального времени.
Как подключить OBD2 к автомагнитоле?
Подключение по bluetooth

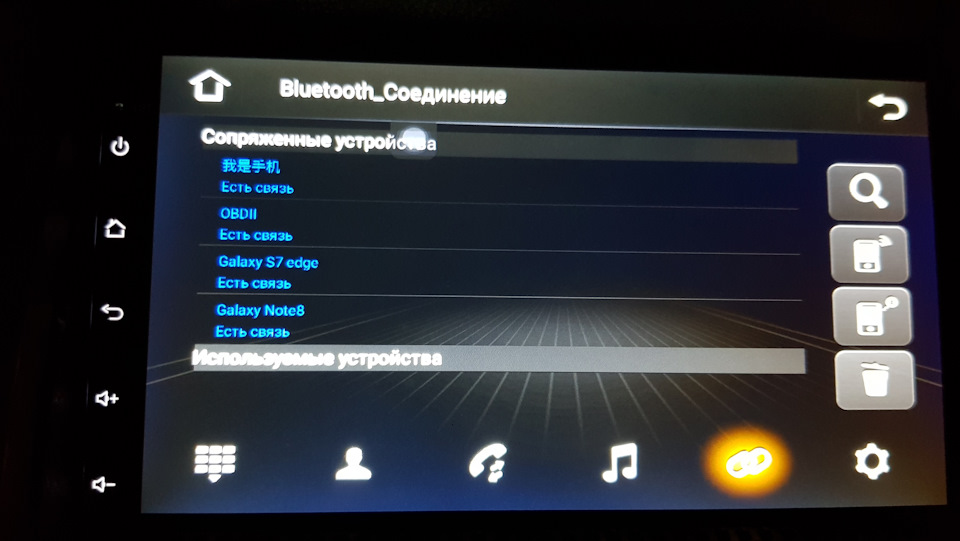

Подсоединяем Адаптер к OBDII. В настройках головного устройства включаем bluetooth и даем команду на поиск адаптера. Выбираем адаптер и в методе подключения выбираем OBDII. Далее устанавливаем программу для диагностики автомобиля, например Torque.
Что такое OBD2 адаптер?
Описание Диагностический адаптер Quantoom ELM327 Bluetooth Mini OBD-II. Портативный сканер OBD2 ELM327 Bluetooth – это устройство, используемое для диагностики работы основных систем транспортного средства. При помощи автосканера данной модели проводится диагностика любых автомобилей, совместимых с системой OBD-II.
Как добавить OBD2 адаптер?
Зайдите в окружение Bluetooth на Вашем смартфоне: «Настройки» > Bluetooth и запустите поиск Bluetooth устройств, найдите OBD II адаптер, он должен появиться в списке устройств как ‘scantool’,’obdkey’,’plx …’,’cbt’ или что-то похожее. Выберите адаптер. Он предложит произвести спряжение устройств.
Какая лучше программа для OBD2?
Torque представляет собой одну из лучших программ для OBD2 для девайсов под управлением ОС Android. Она полностью русифицирована и позволяет получить полную информацию о состоянии вашего автомобиля и работе отдельных его систем. С помощью этого ПО можно: Осуществить диагностику ошибок Check Engine.
Как подключить OBD2 к телефону?
Войдите в меню своего смартфона и выберите «Настройки Bluetooth». Отметьте пункт «Видно другим» и нажмите на кнопку «Поиск устройств». Когда смартфон обнаружит диагностический адаптер ELM327, в списке доступных устройств появится «OBDII». Нажмите на него, чтобы добиться сопряжения автосканера с вашим телефоном.
Как войти в инженерное меню на китайской магнитоле?
Какой пароль на Обд 2?
В окне поиска появится новое устройство (как правило идентификатор “CHX”, “OBDII”, “CBT”, “Vgate” и т. п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).
Какая программа лучше для елм327?
Наиболее распространенной и функциональной программой для ELM 327 Android является Torque. Программа отлично работает с bluetooth моделями elm327 и может служить полной альтернативой бортовому компьютеру. Программа перекрывает все базовые потребности пользователя и даже предлагает чуть больше.
Как правильно пользоваться Обд?
Для использования OBD2-сканера нужно, в первую очередь, подключить его к разъему OBD автомобиля и связать с компьютером, смартфоном или планшетом. Для подключения к авто без разъема OBD2 может понадобиться переходник. Работа со сканером осуществляется в специальных программах.
Почему ELM327 не подключается к Эбу?
В связи с возросшим количеством некачественных адаптеров, в случае если Вы столкнулись с проблемой, что Ваш адаптер elm327 не подключается к ЭБУ автомобиля, значит скорее всего проблема в том, что Вам продали адаптер с версией 2.1 либо версией 1.5 переделанной из версии 2.1.
Как подключить Обд 2 wifi?
Вам необходимо подключиться к Wi-Fi сети, которую создает адаптер. Для этого перейдите в Настройки вашего телефона или планшета и включите Wi-Fi. Дождитесь обнаружения Wi-Fi сети, которую создал ваш адаптер и подключитесь к ней. Обычно ее название “OBDII”, “OBD2”, “WIFI_OBDII” или что-то в этом роде.
Как подключить OBD2 к компьютеру?
Алгоритм подключения. Первым делом следует вставить устройство в бортовой компьютер автомашины. Заходим в «Устройства и принтеры» и добавляем новое Bluetooth-устройство. В списке видимых гаджетов нужно искать значение «OBDII, CHX или неизвестное устройство», его же при обнаружении и добавляем.
Почему не подключается OBD2?
Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2): Используется некачественный или бракованный адаптер. Если устройство не работает и не находит смартфон, проблема может заключаться в неисправной плате либо ее повреждении в ходе эксплуатации.
Подключение OBD-II Bluetooth к магнитоле
Наткнувшись однажды на бесплатную версию программы /hobd (хобдрайв.рф) прикинул, что адаптер стоит не так уж и дорого, к тому же можно использовать bluetooth, решил заморочиться. Заказал у китайских друзей за 20$ вот такой адаптер:
www.aliexpress.com/snapshot/101160405.html
через China Post Air Mail. Посылка пришла через 26 дней.
На магнитоле стоит WinCE 6.0. Есть Bluetooth, есть USB. Думал, что все будет просто. Не тут то было. Bluetooth в магнитоле ограниченный, умеет только handsfree, недоступен из WinCE, и управляется исключительно оболочкой работающей вне WinCE. Ну что же, подумал я, попробуем внешний bluetooth адаптер. USB хоть и есть, но он так же недоступен для WinCE, и так же, не работает в режиме USB-host для подключения устройств. Погуглив, обнаружил, что небольшим техническим вмешательством можно исправить ситуацию, и совершенно случайно, у пользователя mun обнаружил решение проблемы. на точно такой же магнитоле с точно такой же платформой nowada 2450. За что ему огромное спасибо. Привожу ссылку на бортовик:
www.drive2.ru/cars/hyunda…/288230376152123515/#post
Там есть подробное описание, а я приведу лишь несколько моментов:

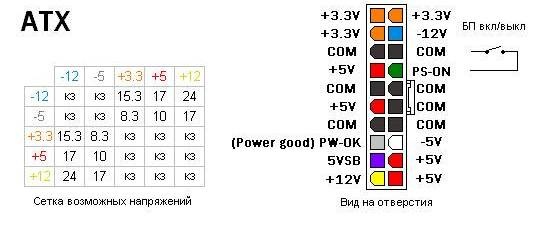

— для экспериментов лучше вынуть устройство из автомобиля и подключить его через например компьютерный блок питания
На наклейке на магнитоле указан где находится power cord (отмечен цифрой 2), от него берется 9ый и 10ый пин (ACC и Auto battery) скручиваются вместе и подключатся на +12V отмеченный желтым на распиновке, 1ый пин (Ground) это земля кидается на любой коричневый COM. Зеленый PS-ON на блоке питания, замыкается скрепкой с любым коричневым COM.
— все устройство для данной операции разбирать вовсе необязательно, нужно лишь снять боковые крышки и нижнюю
— красный провод +5В берется от USB, на фото плохо видно, он берется от самого верхнего контакта
— на железе наших магнитол не требуется подтяжка сопротивления резисторами, то есть банально припаиваются провода
— после всей этой процедуры и включения устройства, не спешите вставлять устройства в USB, по ссылке zalil.ru/30983797 качается который лучше всего переместить в энергонезависимую память NandFlash, объясню для чего: утилита идущая в архиве прописывает в реестре патченную библиотеку по работе с USB-host, и если она находится на карте памяти, то подгружаться будет не вовремя, а только после инициализации карты памяти. На всякий случай, нужно проверить ключ в реестр [HKEY_LOCAL_MACHINE\Drivers\BuiltIn\USBOTG1] «Dll»=»NandFlash\usbotg.dll».
— /hobd лучше всего тоже переместить на NandFlash, на несколько секунд быстрее загружается.
— обсуждение /hobd 4pna.com/showthread.php?t=7916
После запуска и проведения всех этих операций, вставляем USB флешку как самый надежный способ проверить работу, в проводнике или любом другом файловом менеджере видим появившийся диск. Радуемся. Вставляем Bluetooth модуль и идем в Панель управления, там же есть Bluetooth апплет, запускаем и делаем Scan Device. Просто видим что драйвера автоматически подтянулись и устройство работает, больше ничего делать не нужно. Остальное делается в /hobd в настройках связи.
Напоследок несколько фотографий с разными скинами:
Подключение Адаптера ELM327 OBD2 Bluetooth к ГУ S160
Но не чего не получалось. Адаптер магнитола видела но при попытке к нему подключиться (сделать синхронизацию) не чего не происходило. Даже не выводилось меню ввода пароля.
Но благодаря prapor316 который мне любезно помог, я все же нашел способ подключения.
Оказывается все просто.

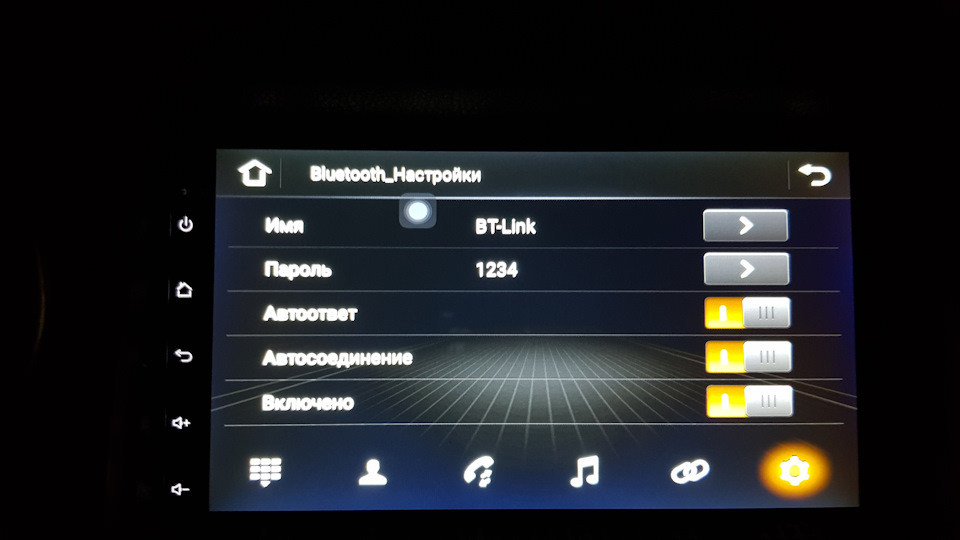

В меню настройки блютуза.
Указываем имя устройства OBDll / но думаю имя на самом деле не важно но я именно так оставил. Как позже попробовали имя не важно.
А вот пароль указываем именно тот пароль который должен быть для сопряжения с адаптером. В моем случае это 1234. Вот в этом и была проблема. Так как по умолчанию там 0000 стоял а потом был заменен на другой.
Узнали об этом случайно. Так как prapor316 купил себе адаптер с паролем 0000 и по умолчанию у него стоял такой же.
После ввода данных переходим на поиск устройств. ГУ находит адаптер но и как обычно к нему не подключается. Забиваем на это. Потом все равно он пропадет из списка.

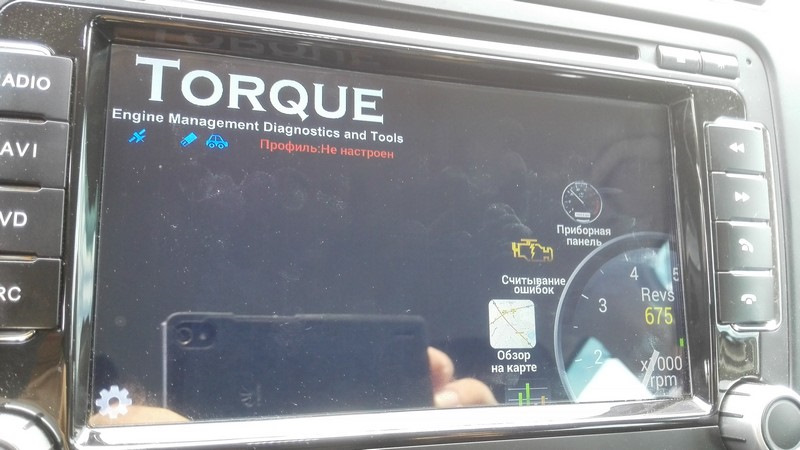

Запускаем программу torque pro которую надо предварительно найти у установить. Запускаем ее. Желательно так чтобы в ней не было не чего изменено в настройках. То есть все по умолчанию.

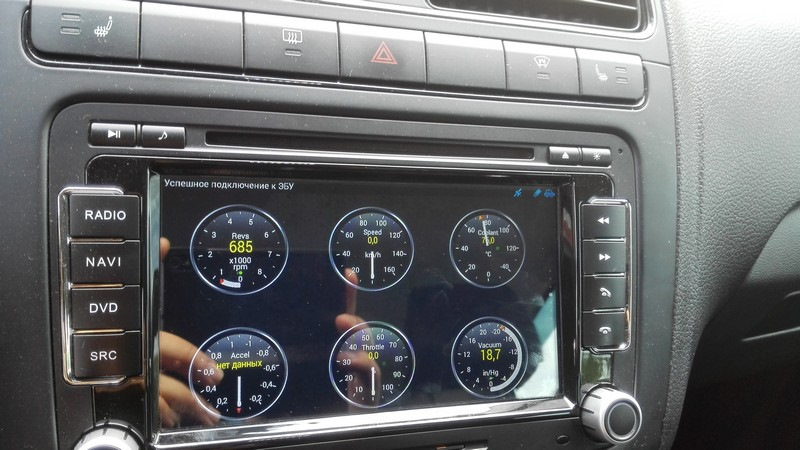

Но это не важно она тут же подключилась и все заработало.
Единственное чтобы она не задрачивала с выбором адаптера. Я в настройках программы, в настройках адаптера указал к какому адаптеру подключаться и в списке было имя ГУ.
Адаптера ELM327 OBD2 Bluetooth покупал здесь Версия прошивки 1,5 с PIC чипом.
ELM327 1.5 и 2.1. Отличия и какой лучше выбрать?
Сегодня я постараюсь простым и понятным языком рассказать — что брать, а что нет!
Собственно, почему назрел такой вопрос? Все просто, если вы не разбирались в теме, то можете заказать ELM327 из КИТАЯ (с того же самого АЛИЭКСПРЕСС), а он просто не «заведется» у вас на авто, и не будет ничего читать. То есть буквально выкинутые деньги на ветер!
Что такое ELM327?
Такое название пошло от оригинального микроконтроллера, который был разработан именитой фирмой «Elmelectronics», устанавливался в фирменные диагностические решения.
Простыми словами это название «микросхемы» (да – да она называется ELM327), устанавливалась в диагностические сканеры или адаптеры (кому как хочется их называть) которые вы устанавливаете в разъем OBD2 чтобы считать информацию или ошибки из вашего ЭБУ автомобиля. Стоимость таких сканеров ОЧЕНЬ немалая, один только микроконтроллер ELM стоит около 20 – 30$, а само устройство может доходить до 15000 рублей (если взять версию с дисплеем).
Что продают Китайцы?
То, что продается в Китае (на всяких интернет площадках) не имеет никакого отношения к оригинальному микроконтроллеру. Китайцы используют «СВОИ ЧИПЫ», обычно это:
– PIC18F25K80, он характерен для версии 1.5
– MCP2515 или BK3231Q (и другие) характерны для версий 2.1
Стоят они копейки, по сути можно штамповать свои устройства (диагностические адаптеры) для автомобилей. Другой вопрос как все это будет работать?
Версия ELM327 1.5 и 2.1 – основные отличия
Не знаю, каким образом в руки Китайцев попали оригинальные устройства (построенные на оригинальных чипах), кто пишет — что они просто его украли, кто говорит — что собирались оригинальные «железки» в Китае (там еще быстрее скопировать, причем вместе с прошивкой).
Но факт остается фактом — они вытащили полностью прошивку из оригинального ELM327 версии 1.5 (вместе со всем функционалом), и постарались эту прошивку впихнуть в свои «копеечные» устройства основанные на PIC18F25K80.
Где-то даже читал, что PIC18F25K80, это почти полный аналог оригинального ELM327.
В общем, с трудом пополам им удалось «прикрутить» оригинальные прошивки на свои «железки» и они даже более-менее работают и поддерживают большое количество автомобилей. Удивительно, но факт.
ПОЭТОМУ ВЕРСИЯ 1.5 является сейчас самой универсальной и поддерживает много различных ЭБУ после 2000 года! Почему именно до 2000-го? ДА просто потому что, оригинальный микроконтроллер не «затачивался» на машины старше (буквально поддерживаются единицы). А так как Китайцы скопировали полностью функционал, вот и получайте
ВЕРСИЯ 2.1, стоит отметить, что и на сайте производителя «Elmelectronics» есть также версии 2.1 и даже 2.2 чипов. НО отличия у них ОГРОМНЫ, точнее не так, это вообще разные микроконтроллеры.
Китайские подпольные инженеры изобрели свою прошивку 2.1, они уже не смогли скопировать оригинал у «Elmelectronics», по одной теории, что компания закрыла доступ до своих прошивок!
В итоге мастера из поднебесной взяли версию 1.5 и выкинули из нее все (по их мнению, не нужное) получилась КИТАЙСКАЯ ВЕРСИЯ 2.1 (ЕЩЕ РАЗ ПОДЧЕРКНУ, КОТОРАЯ НИКАКОГО ОТНОШЕНИЯ НЕ ИМЕЕТ к «Elmelectronics»). Далее адаптировали под еще более бюджетные чипы типа — MCP2515 или BK3231Q и начали производство.
Только вот вышла незадача — такие адаптеры не поддерживают БОЛЬШЕЕ (по сравнению с версией 1,5) количество автомобилей (точнее их ЭБУ), не знаю что там Китайцы «накосячили», но зачастую даже соединения нет. Как пишут в сети, 2.1 поддерживает примерно 20% ЭБУ машин, версия 1.5 около 90%.
ТАКИМ ОБРАЗОМ – если вы возьмете версию 1.5, есть 90% вероятность, что она будет работать с вашей машиной. Если возьмете версию 2.1, то есть всего 20% вероятности.
Так вроде бы — в чем проблема, отличия понятны, берем первый вариант. А вот не все так просто.
Покупаем правильный ELM327
Как вы поняли, наштамповали в Китае версий 2.1 предостаточно – их мягко сказать покупать не нужно (ибо просто г#вно). Но куда-то их сплавлять то нужно. Поэтому предприимчивые продавцы продают их как 1.5! А если у тебя с машиной не соединяется – ЭТО ТВОИ ПРОБЛЕМЫ, может подключаешь неправильно.
Проверить чисто визуально — не получится, зачастую адаптеры идут непрозрачные, в белом или черном корпусе. А если и прозрачные-синие, то разглядеть плату можно только при разборе.
Но что делать, если автомобиль у вас не подвязывается и очень хочется вернуть деньги с продавца?
Посмотреть на год своего авто! Если у вас машина ранее 1999 – 2000 года, она просто может не поддерживаться
Варварский метод – разобрать. Но зачастую корпуса клееные и вам его нужно будет сломать (не очень хорошо). Но зато можно рассмотреть плату и микроконтроллер PIC18F25K Если он стоит значит у вас 100% версия 1.5
Установить определенные программы. Про это хочется подробнее.
Например, продвинутая версия TORQUE, может определять версию адаптера, но минус в том, что эта программа платная (хотя умельцы могут найти бесплатно).
НО есть программа ELM327 Identifier. Она бесплатная и заточена именно для определения версии и поддержки протоколов.
Думаю не нужно объяснять, как ее устанавливать (просто ищем в GOOGLE PLAY). Далее прогреваем автомобиль (на некоторых форумах пишут, что на холодную может не заработать) подключаем сканер в OBD2 разъем и соединяемся. Программа сверху напишет вам вашу версию, и поддержку протоколов. Должно быть именно так как на фото (версия 1.5)
Если у вас отличается изображение, и пишет версия 2.1, значит, пишем продавцу, вставляем скриншоты (а лучше снимите видео) – открываем спор – забираем деньги.
Именно поэтому ваш авто и не поддерживался.
Образование цены
Ну и последнее что мне хочется отметить, адаптер версии 1.5 стоит почти в два раза дороже, чем версии 2.1. Просто микроконтроллер отличается — PIC18F25K80 стоит дороже, чем тот же MCP2515 или BK3231Q, отсюда и цена. НУ и конечно повлиял рост доллара.
Например, раньше с 1.5 можно было купить за 300 – 400 рублей, сейчас уже 500 – 700. Если вам предлагают сейчас за 200 – 300 рублей, для начала задайте продавцу вопрос – какая версия? И скажите – «что после получения будете проверять программами», если отвечает что все хорошо, значит — вам повезло, если «плавает» — скорее всего это 2.1, лучше отказаться от покупки.
Дополнение от ув. sergedm
Хочу дополнить немного — мало купить адаптер с версией v1,5, надо чтобы адаптер v1,5 был именно на чипе PIC18F25K80 (потому как адаптер v1.5 может быть на другом чипе. который законнектится по блютузу, но не будет видеть ни один блок ЭБУ) (в Китае я купил именно такой — под видом оригинала v1.5 — прога ELM identifier — показывает. что версия 1,5, что все чики-пуки, но ничего такой адаптер не видит). На фото китайский адаптер без чипа PIC18F25K80 — не видит ни фига:)
