Что такое xref в автокаде
Файлы внешних ссылок (XREF) очень похожи на связанные модули за исключением того, что они являются файлами DXF или DWG, а не файлами ARCHICAD.
Вы можете производить позиционирование на любом чертежном элементе в XREF и они могут быть распечатаны или выведены на плоттер.
Наиболее характерным использованием XREF является хранение в нем чертежных элементов, которые являются общими для некоторых чертежей в проекте (например, контуры внешних и внутренних стен). Если Вы имеете файл, содержащий такие данные, то Вы можете присоединить его к другим чертежам, которые могут использовать геометрическую информацию, содержащуюся в файле XREF, без необходимости непосредственного размещения таких данных в файле проекта. Кроме того, если изменяются исходные данные внешней ссылки (DWG или DXF), то эти изменения могут быть обновлены немедленно, поэтому всегда доступными являются самые последние данные.
В ARCHICAD работа с файлами внешних ссылок происходит почти как в AutoCAD. XREF ARCHICAD может показывать 2D-элементы из DWG-файлов, однако трехмерные элементы AutoCAD (такие как элементы-тела) не видны в 3D-окне ARCHICAD.
Примечание: Если некоторые из описанных функций не работают должным образом, то это может быть следствием того, что отсутствует расширение DXF/DWG или не установлен транслятор DXF/DWG. Вы можете это легко проверить. Выберите команду Файл > Открыть и посмотрите на имеющиеся типы файлов. Отсутствующее расширение можно загрузить с помощью команды Параметры > Менеджер расширений.
3. Выберите из всплывающего меню Имя Xref название XREF, которая уже была загружена в проект, либо нажмите кнопку Найти для нахождения присоединяемого файла DWG или DXF.
4. Установите требуемые значения точки вставки и поворота.
См. Присоединение XREF для получения подробной информации.
5. Выберите транслятор DWG/DXF для определения параметров конвертирования присоединяемого файла (или просто используйте приведенный транслятор по умолчанию). Нажмите кнопку Параметры для просмотра параметров текущего транслятора.
Примечание: Вы не должны присоединять XREF с различных мест, если они имеют одинаковые имена файлов, так как AutoCAD не сможет открыть такие файлы. (если они имеют одинаковое имя, но разное расширение файла, например, DXF и DWG, это также вызовет проблему.)
Диалоговое окно Менеджер XREF содержит информацию обо всех присоединенных файлах. Эта информация включает имя ссылки (обычно оно совпадает с именем присоединенного файла), ее статус (загружен, отсоединен, перегружен, выгружен, связан), размер, тип (рекурсивная и нерекурсивная), дату и количество экземпляров, а также информацию о трансляторе, который использовался при открытии XREF.
11 фактов о внешних ссылках в AutoCAD
Каждый пользователь программы САПР постоянно ищет пути ускорения своей работы и упрощения задач. Квалифицированный пользователь AutoCAD знает, что поможет ему в этом инструмент Внешние ссылки, или XREFS (от английского названия External References). Часто среди русскоязычных пользователей AutoCAD можно услышать сленговое название «иксрефы».
Подробно о том, как работать с внешними ссылками можно посмотреть в цикле статей об AutoCAD в уроке Присоединение внешних ссылок в AutoCAD.
Я же сегодня предлагаю рассмотреть 11 фактов о внешних ссылках, которые помогут понять их назначение и оценить пользу от использования.
1. По внешней ссылке можно вставить в чертежи объекты следующих типов:
2. Внешние ссылки позволяют уменьшить размер рабочего файла
Поскольку при вставке внешней ссылки сам исходный чертеж так и продолжает хранится в оригинальном файле, то рабочий файл ограничивается размером только тех объектов, которые созданы непосредственно в нем. Большой и сложный проект может занимать всего несколько десятков килобайт на диске.
3. Внешние ссылки позволяют совместно использовать файлы, обеспечивая при этом их обновление в реальном времени
При изменении файла внешней ссылки система выдаст сообщение о необходимости обновления рабочего чертежа
4. Внешние ссылки представляют отличную возможность по координации работ в рамках одного или нескольких проектов
Если вы занимаетесь проектированием, допустим, сооружений, то используя чертеж поэтажного плана как внешнюю ссылку, можно на самых ранних этапах заниматься параллельной разработкой электрики, водоснабжения и других разделов проекта. При этом все участники процесса проектирования будут пользоваться актуальными данными.
5. Какие данные можно вставить в чертеж с помощью внешних ссылок:
6. Внешние ссылки бывают вставленные и наложенные.
Наложенные ссылки отображаются только в том файле, куда они непосредственно вставлены, т.е. не отображаются при вставке этого чертежа в качестве внешней ссылки. Внешние ссылки типа Вставленная становятся неотъемлемой частью чертежа, в который они вставлены и если чертеж с такой внешней ссылкой будет использован как внешняя ссылка в другом файле, то исходная внешняя ссылка будет вставлена вместе с ним
7. Из внешней ссылки вместе со вставленной графикой в целевой файл приходят и другие объекты:
При этом к названию объекта добавляются имя файла внешней ссылки
8. Свойства слоев внешней ссылки могут быть изменены непосредственно в файле, в который она вставлена
При этом свойства слоев в самом файле внешней ссылки не изменятся. Это дает значительную гибкость при совместной работе.
9. Внешнюю ссылку можно внедрить
В случае, когда вам не нужно больше поддерживать ассоциативную связь с исходным файлом, передать проект заказчику в одном файле или по другой причине, вы можете внедрить внешние ссылки в рабочий файл. При этом все объекты внешних ссылок станут частью текущего чертежа. При внедрении можно выбрать две опции
Собственно, Внедрение — в этом случае все объекты внешней ссылки будут вставлены в чертеж с добавлением префикса имени бывшей внешней ссылки, отделенного символами «$0$». Режим Вставка позволяет вставить объекты внешней ссылки без какого-либо префикса, при этом, при наличии слоя с таким же именем, объекты из внешней ссылки будут перенесены на соответствующий слой рабочего чертежа.
10. Внешнюю ссылку можно подрезать.
Благодаря подрезке можно использовать только нужную часть чертежа, либо удалить ненужные части чертежа
11. В современных версиях AutoCAD с внешними ссылками можно работать с помощью двух инструментов, равнозначных по функциональности
Палитра Внешние ссылки — запускается командой ССЫЛКА (_XREF)
Диспетчер внешних ссылок — запускается командой КЛССЫЛКА (_CLASSICXREF)
Надеюсь, что приведенные факты помогли понять вам все особенности внешних ссылок и принять решение о их использовании или неиспользовании в своей работе.
Внешняя ссылка Автокад. Создание связанных чертежей
Внешние ссылки AutoCAD – это возможность в свой чертеж в формате dwg вставить чертежи из других подразделений, причем, без копирования всех примитивов. В качестве внешней ссылки могут также выступать следующие файлы:
Рис. 1 – Внешняя ссылка Автокад 2016 поддерживает 7 типов объектов.
В этой статье тема внешних ссылок рассмотрена на примере внедрения файла AutoCAD (формат *.DWG). Содержимое дополнительного файла-ссылки подгружается в ваш файл, но не хранится в нем. Это дает ряд преимуществ:
1. Размер файла существенно разгружается, т.к. чертеж хранит только те объекты и примитивы, которые начертили именно вы.
2. Любые изменения, которые будут сделаны в чертежах, вставленных как ссылки Автокада, будут отображаться в вашем чертеже. Сражу же после внесения изменений и сохранения файла-ссылки вы получите уведомление. Также вам будет предложено обновить чертеж, после чего вы увидите все изменения, которые были сделаны в соседнем подразделении. Поэтому вы не пропустите изменение внешних ссылок Автокад.
Вставка внешней ссылки в Автокаде.
Внедрение внешних ссылок в Автокад осуществляется через команду «Присоединить» (вкладка «Вставка»).
Рис. 2 – Команда AutoCAD «Присоединить».
После выбора команды нужно найти файл, который в дальнейшем и будет выступать как внешняя ссылка. После этого откроется диалоговое окно вставки вашего чертежа.
Рис. 3 – Параметры вставки внешней ссылки AutoCAD.
Здесь можно настроить масштаб, угол поворота и указать точку вставки, а также единицы измерения внедряемого чертежа. Существует два типа ссылок:
1. Вставленная – внешняя ссылка сама может иметь внешние ссылки, причем неограниченное число раз и с разным масштабным коэффициентом. Графически это все отображается на всех чертежах.
2. Наложенная – при наложении внешней ссылки в вашем файле будут отображать графически все объекты внедряемого файла, а при дальнейшем использовании уже вашего чертежа, как внешней ссылки – нет.
Также обратите внимание, что путь к чертежу может быть полный, относительный или не задан. Более подробно про это можно прочитать в справке AutoCAD (горячая клавиша F1), если ввести запрос в поисковик «Настройка путей для ссылочных чертежей».
Как обновить внешние ссылки в Автокаде?
Как правило, при внесении изменений во внешних ссылках, т.е. в чертежах, которые прикреплены к вашему файлу, у вас появляется соответствующее сообщение в правом нижнем углу:
Рис. 4 – Обновить внешние ссылки в Автокаде можно во всплывающем сообщении.
Принудительное обновление также можно выполнить в строке состояния:
Рис. 5 – Принудительное обновление внешних ссылок в Автокаде.
Как удалить внешние ссылки в Автокаде?
Для удаления внешних ссылок Автокад с чертежа нужно вызвать палитру «ВНЕШНИЕ ССЫЛКИ».
Для этого графически выделите объекты, которые являются ссылками. Станет доступна доп. вкладка «Внешние ссылки», на которой следует выбрать соответствующую команду.
Рис. 6 – Вызов палитры AutoCAD «Внешние ссылки».
Эту палитру также можно открыть через строку состояния:
Рис. 7 – Диспетчер внешних ссылок в Автокаде.
В результате откроется палитра, в которой следует выбрать файл-ссылку, нажать правую кнопку мыши по нему и из списка выбрать «Удалить»:
Рис. 8 – Работа с палитрой внешних ссылок AutoCAD.
Взаимодействие внешних ссылок и слоев AutoCAD.
Отдельного внимания заслуживают слои в файле с внешними ссылками. Они переносятся в ваш файл и сними можно работать в привычном режиме (категория «Слои AutoCAD»). Единственно отличие – это обозначение таких слоев: название файла-ссылки dwg| название слоя.
Рис. 9 – Взаимодействие слоев внешних ссылок AutoCAD и слоев в текущем файле.
Внешние ссылки AutoCAD. Видео-уроки
Эта тема очень подробно рассмотрена в видео курсе «Использование AutoCAD на 100% версия 2.0». Помимо теоретической выкладки там выполнено практическое внедрение ссылок в чертежи Автокада на примере типовой организации.
Как вставить картинку в Автокад не ссылкой?
Про то, как присоединить картинку к чертежу подробно описано в статье «Как вставить рисунок в Автокад и как обрезать картинку». Однако, как и для всех внешних ссылок, нужно строго соблюдать путь сохранения файла и название чертежа, т.е. ничего не изменять. Но что делать если файл с картинкой нужно перенести на др. компьютер? Возможно ли в Автокаде вставить картинку без ссылки?
Сделать это можно! Однако ваша картинка должна быть OLE-объектом. Более подробно данная процедура описана в статье «Ole-объекты в Автокаде. Внедрение дополнительной информации».
Подведя итог следует отметить, что инструмент «Внешняя ссылка» Автокад очень эффективен! Однако, не забывайте, что следует соблюдать прописанный путь хранения файлов, которые связываете друг с другом, чтобы избежать лишних казусов. Следите за этим и тогда внедрение данной технологии в вашу работу принесет только положительный результат.
Всем новичкам советую обучение AutoCAD начинать с бесплатного базового курса по 2D «Создание проекта от идеи до печати» (Автор: Алексей Меркулов).
AutoCAD
Не удалось извлечь оглавление
Вставка и удаление чертежей в виде внешних ссылок
К текущему чертежу в качестве внешней ссылки можно прикрепить любой файл чертежа.
Прикрепленные внешние ссылки являются ссылками на пространство модели указанного файла чертежа. Изменения, внесенные в ссылочный чертеж, автоматически отражаются в текущем чертеже при его открытии или при перезагрузке внешней ссылки. Прикрепленные внешние ссылки существенно не увеличивают размер текущего чертежа.
За счет вставки чертежей в виде внешних ссылок можно осуществлять следующие действия:
Средства вставки внешних ссылок
Предусмотрено несколько способов вставки внешней ссылки.
При работе с палитрой «Внешние ссылки» рекомендуется активизировать функцию автоматического скрытия или прикрепить палитру якорем. При указании точки вставки внешней ссылки палитра будет автоматически убираться с экрана.
Управление путями внешних ссылок
Получение уведомления о внешних ссылках
Если к чертежу прикреплены внешние ссылки, соответствующий значок отображается в строке состояния.
Если по адресу, указанному во внешней ссылке, не обнаружен чертеж, на значке ссылки появляется восклицательный знак. При нажатии на значке внешних ссылок открывается палитра «Внешние ссылки».
Удаление чертежей, подключенных в виде внешних ссылок
Для окончательного удаления внешней ссылки из чертежа ее необходимо удалить, а не стереть. С помощью команды «Удалить» внешние ссылки и все связанные с ними данные (например, определения слоев) удаляются.
Если в главном чертеже имеются вложенные внешние ссылки, необходимо открыть внешнюю ссылку, в которую оно вложено, и удалить его из ссылки, а не пытаться удалить его из главного чертежа. Чтобы увидеть, как файлы ссылок ссылаются друг на друга, воспользуйтесь видом дерева.

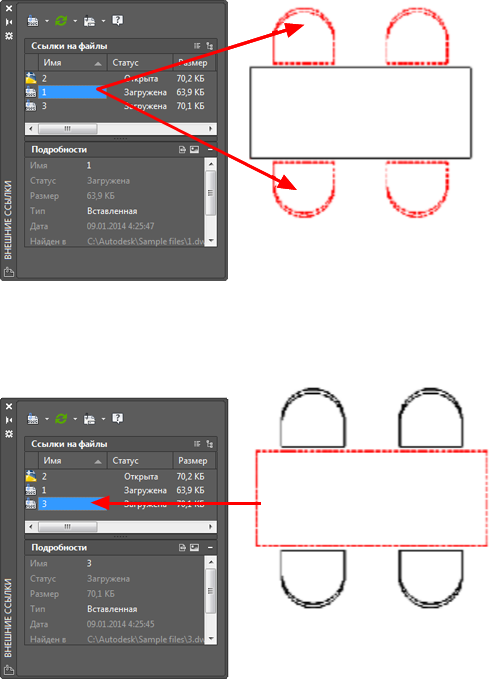

Выделение внешних ссылок на чертеже
Для поиска внешней ссылки на сложном чертеже выберите элемент на палитре «Внешние ссылки», что позволит выделить все ее видимые экземпляры на чертеже. Также можно выбрать внешнюю ссылку на чертеже, чтобы выделить ее имя на палитре «Внешние ссылки».
Для поиска внешней ссылки на сложном чертеже выберите элемент на палитре «Диспетчер ссылок», что позволит выделить все ее видимые экземпляры на чертеже. И наоборот, при выборе внешней ссылки на чертеже ее имя выделяется на палитре «Диспетчер ссылок».
Управление свойствами слоев, на которые имеются ссылки
Можно включать и отключать слои внешних ссылок, а также задавать для них цвет, тип линий и другие свойства. Вносимые в текущий чертеж изменения могут быть временными или постоянными. Если значение системной переменной VISRETAIN равно 0, эти изменения относятся только к текущему сеансу работы с чертежом. Значения свойств восстанавливаются по завершению сеанса работы или при повторной загрузке или удалении внешней ссылки.
Кроме того, можно управлять уровнем слияния внешней ссылки с фоном. Системная переменная XDWGFADECTL определяет процентную составляющую слияния для всех внешних ссылок на чертеже.
Подрезка внешних ссылок контурами
Чертежи могут содержать подрезанные внешние ссылки. Для вывода контура подрезки следует включить системную переменную XCLIPFRAME.
Проверить нахождение внешних ссылок xref
LISP, C# (ACAD 200[9,12,13,14])
Проектировщик ВК. LISP-любитель.
VVA, да, такое будет работать, остается только добавить кроме поиска в путях акада, еще поиск в папке с открытым DWG файлом.
Скорее всего, так и сделаю, просто я думал, может быть есть способ определить битость ссылки вообще без проверки наличия файла, либо определить по самой ссылке фактический путь ее загрузки.
Кулик Алексей aka kpblc, Честно говоря, я не очень понял зачем вообще нужно такое преобразование, и тем более, как это может помочь мне.
| Путь доступа к файлам проектов |
Позволяет указать для чертежа имя проекта. Имя проекта связано с путем доступа к файлам внешних ссылок. Пользователь может создавать любое количество проектов с различными путями доступа, но для каждого чертежа можно использовать только один проект. (системная переменная PROJECTNAME)
VVA, да, такое будет работать, остается только добавить кроме поиска в путях акада, еще поиск в папке с открытым DWG файлом.
Насчёт того, чтобы прочесать все пути, по которым акад выполняет поиск (не только по тем, которые прописаны в options), можно глянуть здесь (можно в лисповскую обёртку завернуть и юзать). В классе отдельно сгруппированы те пути, которые прописаны в Options, и отдельно те, которых там нет, но по ним так же происходит поиск. Там внизу скрин для наглядности.
п.с. а разве в лиспе функция findfile не ищет файл по всем каталогам автокадовского поиска (т.е. не только по каталогам, прописанным в опциях)?
