Авральная сигнализация
Суда, на которых объявление аврала голосом или иным средством не может быть слышно одновременно во всех местах, где могут находиться люди, должны оборудоваться электрической авральной сигнализацией, обеспечивающей хорошую слышимость сигналов во всех таких местах.
По Правилам Регистра, звуковые приборы должны устанавливаться в следующих местах: в машинных помещениях; в общественных помещениях, если их площадь превышает 150 м 2 ; в коридорах жилых, служебных и общественных помещений; на открытых палубах; в производственных помещениях.
Система авральной сигнализации должна питаться от судовой сети, а также от шин аварийного распределительного щита.
Допускается питание авральной сигнализации от судовой сети и от отдельной аккумуляторной батареи при наличии устройств для автоматического переключения цепей авральной сигнализации на аккумуляторную батарею. В этом случае не требуется питания от аварийного и переходного источников электрической энергии. Емкость батареи должна соответствовать работе сигнализации в течение 15 мин
Система авральной сигнализации должна обеспечиваться непрерывным питанием независимо от того, находится батарея аккумуляторов в положении зарядки или разрядки.
Звуковые приборы авральной сигнализации должны располагаться таким образом, чтобы, сигнал был четко слышен при шуме в данном помещении. Звуковые приборы, установленные в помещениях с большой интенсивностью шумов, должны снабжаться световой сигнализацией. В машинно-котельных отделениях устанавливаются колокола громкого боя с дополнительной световой сигнализацией.
Тональность приборов авральной сигнализации должна отличаться от тональности приборов других видов сигнализации.Звуковые сигналы (за исключением колокола) должны иметь частоту сигнала от 200 до 2500 Гц. Могут быть предусмотрены средства регулирования частоты звуковых сигналов в указанных пределах.
Авральная сигнализация должна приводиться в действие при помощи двухполюсного замыкателя с самовозвратом из рулевой рубки и из помещения, предназначенного для несения вахтенной службы при стоянке в порту, если оно имеется.
Если авральный сигнал не слышен из рулевой рубки или из поста, с которого он подается, после замыкателя должна быть установлена сигнальная лампа, информирующая о приведении в действие авральной сигнализации. Замыкатели должны иметь надписи, указывающие их назначение.
БЛОГ ЭЛЕКТРОМЕХАНИКА
Блог судового электромеханика. Электроника, электромеханика и автоматика на судне. Обучение и практика. В помощь студентам и специалистам
14.01.2012
Судовая сигнализация. Виды сигнализации на судне
Судовая сигнализация подразделяется на пожарную, авральную и обиходную. На теплоходах применяется автоматическая пожарная сигнализация, предназначенная для подачи сигнала тревоги в ходовую рубку в случае возникновения пожара или недопустимого превышения температуры воздуха в помещениях судна. Необходимость пожарной сигнализации на грузовых и буксирных судах объясняется отсутствием постоянной вахты в машинном отделении. Сигнал тревоги «Пожар» включается с помощью пожарных извещателей, которые могут быть ручного действия (кнопочные выключатели) и автоматические (тепловые, дымовые и комбинированные).

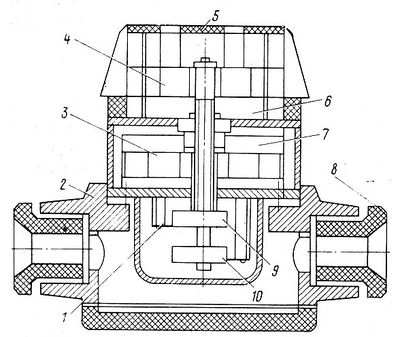

Тепловые пожарные извещатели срабатывают при повышении температуры воздуха в районе их расположения до 70 °С. Принцип действия максимально-дифференциального пожарного извещателя (рис. 1) основан на свойстве термобиметалла деформироваться при изменении температуры. Чувствительный механизм извещателя находится в пластмассовом корпусе 2. Два биметаллических чувствительных элемента 3 и 4 неподвижными концами прикреплены к стойкам, а подвижными — к осям контактных шайб. Элемент 3 расположен в закрытой камере 7, а элемент 4 — в открытой камере 6. При медленном нарастании температуры оба элемента, одинаково нагреваясь, поворачивают контактные шайбы 9 и 10 с одинаковой угловой скоростью. Поэтому электрические контакты остаются замкнутыми. При достижении заданной температуры движение контактной шайбы 9 закрытого элемента ограничивается упором 1, вследствие чего контакты размыкаются, и происходит срабатывание извещателя при максимально допустимой температуре.
При резком скачкообразном повышении температуры окружающей среды открытый элемент 4 быстрее воспринимает ее, а следовательно, угловая скорость контактной шайбы 10 выше, чем шайбы 9. Происходит выключение контакта, т. е. извещатель срабатывает как дифференциальный. Чувствительный элемент 4 защищен от механических повреждений перфорированным пластмассовым чехлом 5. Два сальниковых ввода 8 служат для подключения проводов. Сигнал тревоги поступает в ходовую рубку на щите пожарной сигнализации, в котором смонтированы электромагнитное реле, конденсатор, лампа, сигнализирующая о пожаре, и два выключателя. Рядом с щитом установлен звонок.
Питание схемы пожарной сигнализации обеспечивается от стартерной аккумуляторной батареи дизель-генераторов напряжением 24В через групповой щит.
При подаче напряжения на выводы соединительного щита схема автоматической пожарной сигнализации готова к действию.

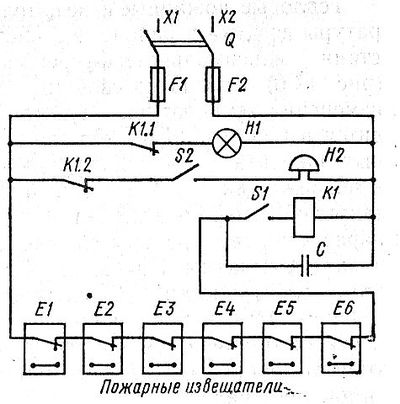

На щите пожарной сигнализации (ЩПС) выключатели S1, S2 должны быть постоянно включены (рис. 2). Так как контакты пожарных извещателей при нормальной температуре замкнуты, ток проходит через катушку реле К1, однополюсный выключатель S1 и контакты всех извещателей, соединенных последовательно. Реле К1 срабатывает и размыкает свои контакты в цепях сигнальной лампы Н1 и звонка Н2.
Схема находится под напряжением и постоянно готова к действию.
При повышении температуры воздуха в машинном отделении до 70 °С один или несколько извещателей, находящихся наиболее близко от очага повышенной температуры, срабатывают. Размыкается цепь питания катушки реле К1 на ЩПС. Реле обесточивается и замыкает свои контакты в цепях питания сигнальной лампы и звонка. Лампа включается, а звонок звонит.
Подача сигнала «Пожар» продолжается до тех пор, пока температура воздуха в машинном отделении не станет ниже 70 °С и извещатель снова не замкнет свои контакты в цепи катушки реле К1.
Для снятия звукового сигнала на ЩПС установлен выключатель S2.
Наличие в схеме питания и исправность реле, звонка и лампы проверяют размыканием выключателя S1 цепи катушки реле. При выключении катушки реле К1 его контакты замыкаются и подается сигнал «Пожар», как и в случае автоматического срабатывания пожарных извещателей.
Конденсатор С предназначен для защиты от ложных срабатываний извещателя в условиях повышенной вибрации корпуса судна. При размыкании контактов извещателей реле кратковременно остается включенным из-за тока разряда конденсатора. Конденсаторы подобного назначения обычно встроены в извещатели.
Авральная сигнализация служит для подачи сигналов при проведении авральных работ и аварийной ситуации. На пассажирских судах она разбивается на две группы — для экипажа и пассажиров. Авральную сигнализацию включают из рубки. Колокола авральной сигнализации размещают в машинном отделении, коридорах, на наружных стенках надстроек. В шумных помещениях дополнительно устанавливают сигнальную лампу. Авральная сигнализация питается от аварийной аккумуляторной или отдельной батареи. Емкость батареи должна соответствовать работе сигнализации в течение 15 мин.
Обиходная сигнализация предназначена для вызова дежурного или обслуживающего персонала при помощи электрических звонков с номераторами, определяющими, откуда произведен вызов. Для этого в помещениях устанавливают кнопки вызова, а в дежурном помещении — номератор с электрическим звонком. Система обиходной сигнализации получает питание от судовой сети или от аккумуляторной батареи.
Основными приборами судовой электрической сигнализации являются электрические звонки, трещетки, ревуны, сигнальные лампы и номераторы.
Электрические звонки бывают двух типов: работающие на «обрыв» цепи (типа ЗВОФ) и на короткое замыкание (типа ЗВКФ). На рис. 3 представлены схемы включения звонков обоих типов. При работе на обрыв (рис. 3, а) контакт прерывателя 5 разрывает цепь электромагнита L звонка при притягивании якоря и опять замыкает его на возврате якоря в исходное положение. Для улучшения коммутации параллельно прерывателю включен конденсатор С. В звонке, работающем на короткое замыкание (рис. 3, б), при притягивании якоря катушки электромагнита шунтируются контактом прерывателя. Цепь питания при этом замыкается накоротко. Вследствие этого звонки на короткое замыкание можно включать только последовательно с каким-либо резистором или сигнальной лампой.
Ревуны и трещетки устроены так же, как и звонки. Ревущий звук получается в результате частых ударов бойка о мембрану. Для усиления звука применяется рупор.
У трещетки частота ударов бойка о мембрану меньше, чем у ревуна. Это достигается насадкой медных гильз на сердечник электромагнитов.
Требования Правил Регистра к авральной сигнализации
Суда, на которых объявление аврала голосом или иным средством не может быть слышно одновременно во всех местах, где могут находиться люди, должны оборудоваться электрической авральной сигнализацией, обеспечивающей хорошую слышимость сигналов во всех таких местах.
Звуковые приборы должны устанавливаться в следующих местах:
— в машинных помещениях;
— в общественных помещениях, если их площадь превышает 150 м 2 ;
— в коридорах жилых, служебных и общественных помещений;
— на открытых палубах;
— в производственных помещениях.
Система авральной сигнализации должна питаться от судовой сети, а также от шин аварийного распределительного щита.
Допускается питание авральной сигнализации от судовой сети и от отдельной аккумуляторной батареи при наличии устройств для автоматического переключения цепей авральной сигнализации на аккумуляторную батарею. В этом случае не требуется питания от аварийного и переходного источников электрической энергии.
Система авральной сигнализации должна обеспечиваться непрерывным питанием независимо от того, находится батарея аккумуляторов в положении зарядки или разрядки.
В случае применения отдельной аккумуляторной батареи для авральной сигнализации допускается питать от нее также другие устройства внутренней связи и сигнализации, если емкость батареи достаточна для одновременного питания всех потребителей в течение не менее 3 ч, а также, если эти устройства выполнены таким образом, что повреждение одной цепи ненарушает работы других цепей, если для этих устройств не предусмотрено более длительного времени питания.
Звуковые приборы авральной сигнализации должны располагаться таким образом, чтобы, сигнал был четко слышен при шуме в данном помещении. Звуковые приборы, установленные в помещениях с большой интенсивностью шумов, должны снабжаться световой сигнализацией.
Тональность приборов авральной сигнализации должна отличаться от тональности приборов других видов сигнализации.
Авральная сигнализация должна приводиться в действие при помощи двухполюсного замыкателя с самовозвратом из рулевой рубки и из помещения, предназначенного для несения вахтенной службы при стоянке в порту, если оно имеется.
Если авральный сигнал не слышен из рулевой рубки или из поста, с которого он подается, после замыкателя должна быть установлена сигнальная лампа, информирующая о приведении в действие авральной сигнализации. Замыкатели должны иметь надписи, указывающие их назначение.
В цепях системы авральной сигнализации не должны устанавливаться другие коммутационные устройства, кроме замыкателя. При установке на распределительном щите системы авральной сигнализации выключатель должен иметь блокировку во включенном положении или предохраняться другим способом от доступа к нему посторонних лиц.
Допускается использование промежуточных контакторов, включаемых замыкателем, но не более одного контактора в каждом луче.
Звуковые приборы, замыкатели и распределительные устройства системы авральной сигнализации должны иметь хорошо видимые отличительные обозначения.
При установке на судне звуковых приборов авральной сигнализации необходимо, чтобы сеть состояла не менее чем из двух лучей, включаемых одним замыкателем, с таким расположением звуковых приборов, чтобы в помещениях с большей площадью (машинных и котельных помещениях, цехах по обработке продуктов промысла и лова и других) устанавливались звуковые приборы от разных лучей.
Правила технической эксплуатация систем служебной внутренней связи и авральной сигнализации
В перерывах между телефонными соединениями аппараты безбатарейной телефонной связи должны находиться в положении готовности к приему вызова всеми сигналами, установленными в данном телефонном пункте.
Все переключатели должны находиться в исходном положении, а микротелефонные трубки должны быть установлены на аппараты. Натяжение и перекручивание шнуров не допускаются.
Во время стоянок судна старший электромеханик должен принять меры по подключению судовой автоматической телефонной станции (АТС) к береговой телефонной сети (при наличии соответствующих береговых устройств для подключения).
Действие звонковой сигнализации необходимо проверять:
Примечание. Использование авральной сигнализации не по прямому назначению запрещается;
Требования Правил Регистра к сигнализация обнаружения пожара и сигнализация предупреждения о пуске системы объемного пожаротушения
Автоматической сигнализацией обнаружения пожара должны быть оборудованы следующие суда: пассажирские; грузовые валовой вместимостью 500 рег. т и более; все суда, на которых в машинных помещениях категории А отсутствует постоянная вахта.
В помещениях, защищенных спринклерной системой, установка сигнализации обнаружения пожара не требуется.
На судах, указанных выше, автоматической сигнализацией обнаружения пожара должны быть оборудованы следующие помещения (кроме помещений, в которых полностью отсутствует горючая среда):
— все жилые и хозяйственные (кроме сангигиенических, саун и провизионных кладовых);
— кладовые судовых запасов взрывчатых веществ, кладовые легко воспламеняющихся и горючих материалов, сварочные мастерские;
— посты управления (за исключением ЦПУ, аккумуляторных и агрегатных);
— недоступные грузовые помещения на пассажирских судах;
— грузовые помещения судов, перевозящих не навалочные опасные грузы, включая суда валовой вместимостью менее 500 рег. т;
— помещения специальной категории;
— закрытые грузовые помещения с горизонтальным способом погрузки и выгрузки ( типа ро-ро );
— закрытые грузовые помещения, приспособленные для перевозки автотранспорта с топливом в баках;
— коридоры, трапы и пути эвакуации в районе жилых помещений на пассажирских судах со спринклерной системой и на грузовых судах при конструктивной противопожарной защите по способам 1С и II С;
— помещения инсинераторов ( устройств для сжигания жидких и твердых отходов );
— пожароопасные зоны (такие, как места расположения или выгородки сепараторов, установок жидкого топлива и т.п.), не находящиеся под непрерывным наблюдением с места несения вахты в машинных помещениях категории А с постоянной вахтой;
В системах автоматической сигнализации обнаружения пожара могут применяться извещатели, срабатывающие под влиянием теплового или дымового эффекта либо действующие на других принципах, одобренных Регистром.
Световые извещатели могут применяться только в дополнение к дымовых или тепловым.
Тепловые извещатели в помещениях с нормальной температурой воздуха должны срабатывать в интервале температур 54. 78°С, а в помещениях с высокой температурой воздуха, таких, как некоторые районы машинных помещений категории А, сушильные, камбузы, сауны и т.п. — в интервале 80. 100°С при скорости повышения температуры не более 1 °С/мин.
Извещатели, устанавливаемые в дымоходах и воздуховодах котлов, должны срабатывать при температуре, превышающей максимальную рабочую температуру дымовых газов на 100° С.
Тепловые извещатели должны надежно работать при температуре по крайней мере на 5 °С выше температуры настройки чувствительного элемента.
Дымовые извещатели, устанавливаемые в машинных помещениях категории А, должны срабатывать при такой плотности дыма, при которой ослабление света достигает не более 50% на 1 м.
Автоматические извещатели должны быть такого типа, чтобы после испытаний на срабатывание они возвращались в режим нормальной работы без замены каких-либо элементов.
Извещатели должны устанавливаться в каждом защищаемом помещении, ограниченном переборками, палубами и выгородками, в верхней части таким образом, чтобы обеспечивался беспрепятственный приток к ним продуктов сгорания. Эти извещатели должны быть защищены от ударов и подобных повреждений. Извещатели, установленные на подволоке, должны отстоять от переборок не менее чем на 0.5 м.
Сигнализация судовая
Судовая сигнализация подразделяется на:
На теплоходах применяется автоматическая пожарная сигнализация, предназначенная для подачи сигнала тревоги в ходовую рубку в случае возникновения пожара или недопустимого превышения температуры воздуха в помещениях судна. Необходимость пожарной сигнализации на грузовых и буксирных судах объясняется отсутствием постоянной вахты в машинном отделении. Сигнал тревоги «Пожар» включается с помощью пожарных извещателей, которые могут быть ручного действия (кнопочные выключатели) и автоматические (тепловые, дымовые и комбинированные).
Тепловые пожарные извещатели срабатывают при повышении температуры воздуха в районе их расположения до 70 °С. Принцип действия максимально-дифференциального пожарного извещателя (рис. 1), основан на свойстве «Термобиметалла деформироваться» при изменении температуры. Чувствительный механизм извещателя находится в пластмассовом корпусе 2. Два биметаллических чувствительных элемента 3 и 4 неподвижными концами прикреплены к стойкам, а подвижными — к осям контактных шайб. Элемент 3 расположен в закрытой камере 7, а элемент 4 — в открытой камере 6. При медленном нарастании температуры оба элемента, одинаково нагреваясь, поворачивают контактные шайбы 9 и 10 с одинаковой угловой скоростью. Поэтому электрические контакты остаются замкнутыми. При достижении заданной температуры движение контактной шайбы 9 закрытого элемента ограничивается упором 1, вследствие чего контакты размыкаются, и происходит срабатывание извещателя при максимально допустимой температуре.
При резком скачкообразном повышении температуры окружающей среды открытый элемент 4 быстрее воспринимает ее, а следовательно, угловая скорость контактной шайбы 10 выше, чем шайбы 9. Происходит выключение контакта, т. е. извещатель срабатывает как дифференциальный. Чувствительный элемент 4 защищен от механических повреждений перфорированным пластмассовым чехлом 5. Два сальниковых ввода 8 служат для подключения проводов. Сигнал тревоги поступает в ходовую рубку на щите пожарной сигнализации, в котором смонтированы электромагнитное реле, конденсатор, лампа, сигнализирующая о пожаре, и два выключателя. Рядом с щитом установлен звонок.
Питание схемы пожарной сигнализации обеспечивается от стартерной аккумуляторной батареи дизель-генераторов напряжением 24В через групповой щит.
При подаче напряжения на выводы соединительного щита схема автоматической пожарной сигнализации готова к действию.
На щите пожарной сигнализации (ЩПС) выключатели S1, S2 должны быть постоянно включены (рис. 2). Так как контакты пожарных извещателей при нормальной температуре замкнуты, ток проходит через катушку реле К1, однополюсный выключатель S1 и контакты всех извещателей, соединенных последовательно. Реле К1 срабатывает и размыкает свои контакты в цепях сигнальной лампы Н1 и звонка Н2.
Схема находится под напряжением и постоянно готова к действию. При повышении температуры воздуха в машинном отделении до 70 °С один или несколько извещателей, находящихся наиболее близко от очага повышенной температуры, срабатывают. Размыкается цепь питания катушки реле К1 на ЩПС. Реле обесточивается и замыкает свои контакты в цепях питания сигнальной лампы и звонка. Лампа включается, а звонок звонит. Подача сигнала «Пожар» продолжается до тех пор, пока температура воздуха в машинном отделении не станет ниже 70 °С и извещатель снова не замкнет свои контакты в цепи катушки реле К1.
Для снятия звукового сигнала на ЩПС установлен выключатель S2.
Наличие в схеме питания и исправность реле, звонка и лампы проверяют размыканием выключателя S1 цепи катушки реле. При выключении катушки реле К1 его контакты замыкаются и подается сигнал «Пожар», как и в случае автоматического срабатывания пожарных извещателей.
Конденсатор С предназначен для защиты от ложных срабатываний извещателя в условиях повышенной вибрации корпуса судна. При размыкании контактов извещателей реле кратковременно остается включенным из-за тока разряда конденсатора. Конденсаторы подобного назначения обычно встроены в извещатели.
разбивается на две группы — для экипажа и пассажиров. Авральную сигнализацию включают из рубки. Колокола авральной сигнализации размещают в машинном отделении, коридорах, на наружных стенках надстроек. В шумных помещениях дополнительно устанавливают сигнальную лампу. Авральная сигнализация питается от аварийной аккумуляторной или отдельной батареи. Емкость батареи должна соответствовать работе cигнализации в течение 15 мин.
электрическим звонком. Система обиходной сигнализации получает питание от судовой сети или от аккумуляторной батареи.
Основными приборами судовой электрической сигнализации являются электрические звонки, трещетки, ревуны, сигнальные лампы и номераторы.
Электрические звонки бывают двух типов: работающие на «обрыв» цепи (типа ЗВОФ) и на короткое замыкание (типа ЗВКФ). На рис. 3 представлены cхемы включения звонков обоих типов. При работе на обрыв (рис. 3, а) контакт прерывателя 5 разрывает цепь электромагнита L звонка при притягивании якоря и опять замыкает его на возврате якоря в исходное положение. Для улучшения коммутации параллельно прерывателю включен конденсатор С. В звонке, работающем на короткое замыкание (рис. 3, б), при притягивании якоря катушки электромагнита шунтируются контактом прерывателя. Цепь питания при этом замыкается накоротко. Вследствие этого звонки на короткое замыкание можно включать только последовательно с каким-либо резистором или сигнальной лампой.
Ревуны и трещетки устроены так же, как и звонки. Ревущий звук получается в результате частых ударов бойка о мембрану. Для усиления звука применяется рупор.
У трещетки частота ударов бойка о мембрану меньше, чем у ревуна. Это достигается насадкой медных гильз на сердечник электромагнитов
Номератор — прибор в виде ящика с рядом окошек на передней стенке. Число окошек соответствует числу кнопок вызова. Внутри прибора против каждого окошка устанавливается специальное электромагнитное реле-бленкер (рис. 4).
При нажатии кнопки вызова S1 по рабочей обмотке реле К 1.1 пойдет ток, якорь притянется и замкнет контакт К1 удерживающей обмотки К1.2. Последняя получит питание, и при отпускании кнопки якорь останется притянутым к сердечнику. Звонок Н звонит до тех пор, пока не будет отпущена кнопка S1. К якорю прикреплена алюминиевая полусфера 1, которая при его притяжении закроет окошко. По номеру на полусфере определяют, откуда поступил вызов. Сигнал в окошке будет сохраняться до тех пор, пока дежурный не нажмет кнопку Б2. При этом разрывается цепь питания удерживающей обмотки К1-2, и под действием пружины, якорь возвращается в исходное положение, окошко освобождается.
