Renault Can Clip
Выдалось свободное время на работе и решил рассказать о китайской копии диагностического сканера Renault Can Clip. Предисторию его появления можно узнать из моих записей О покупке и О поездке к Arbuzz’у + огромную роль сыграло, что это третий дизельный меган в семье, соответственно было решено, что такая штука нам не помешает. Как уже было сказано, на бош-сервисе за диагностику с меня взяли 1700, при этом толком ничего не сказав, типа надо снимать форсунки на стенд, смотреть, в итоге сказали езди так (Arbuzz по предоставленным ошибкам клипа сразу сказал причину и цену за регулятор). Официалы вообще не увидели ошибок, я так понимаю они висели в запомненных, а это типа для них не ошибки (у меня ошибка горела не все время, а при определенных условиях). Таким образом главной причиной покупки оказалось полное отсутствие адекватных спецов, поэтому считываем ошибки, а дальше интернет, arbuzz, форумы… Прибор был куплен год назад (апрель 2014) на алиэкпресс за 118 убитых енотов (на тот момент где-то 4100 рублей) у этого продовца. Сканер пришел за три недели почтой сингапура. В комплекте сам сканер, usb кабель, кабель OBD-II (16 пиновый), 12 пиновый диагностический кабель, самописный диск с по v136
Про установку расписывать подробно не буду, все есть в сети. ПО скачивал с рутрекера. Главная особенность при установке: ставится только на 32 разрядую ОС (работает на XP, windows 7, windows 8, но только x32, на x64 драйверов на данный момент не существует). Т.к. на момент покупки у меня ноутбука не было, то ставил все на рабочий (windows 7 starter). В интернетовском обзоре на данный сканер прочитал, что при первом подключении к компу ставятся два драйвера, а затем подключаем к машине и ставятся еще два (итого четыре). Ноут на работе, руки чешутся, думаю надо к компу подрубить, хоть глянуть рабочий али нет. Подрубаю, а фиг вам, тишина, ничего не горит, не моргает в общем тишина. Ну думаю брак, а что еще думать? Разобрал для интересу, вдруг что сразу увижу (писали о плохой пайке, платах в флюсе). Платы выглядели вполне прилично, флюса нет пайка хорошая. На следующий день на работу, беру ноут ставлю clip, и в машину подключаю к машине и к ноуту и тут прибор ожил, лампы заморгали и поставился один драйвер с названием типа all-in-one (все в одном). Сканер заработал, ошибки видит, параметры все показывает. Таким образо у меня оказалась более новая версия сканера, с этой версией ставится один драйвер

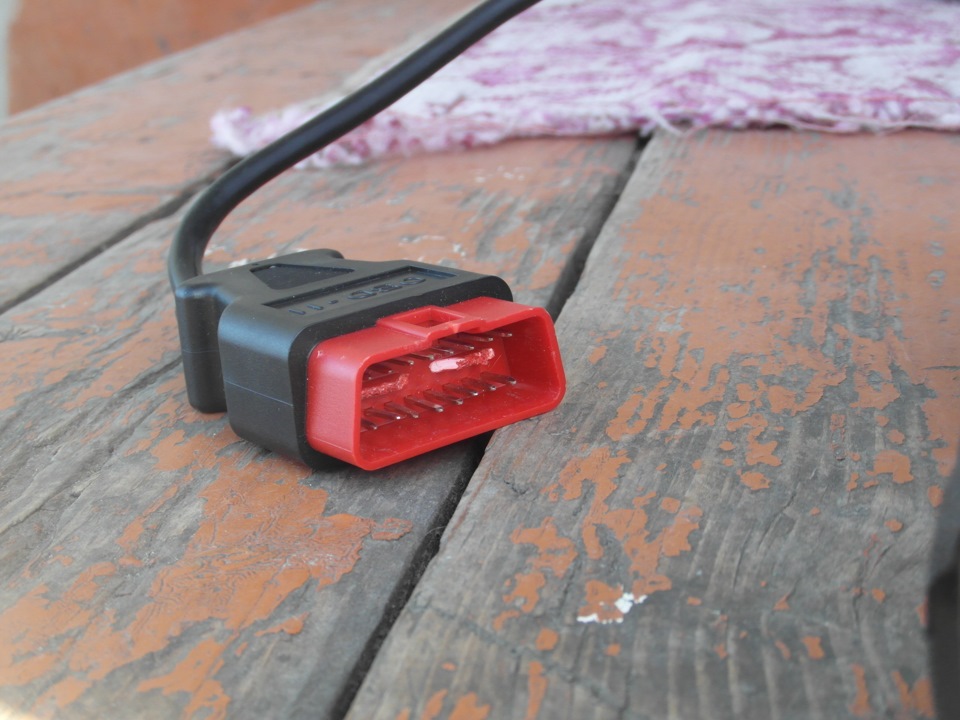

Кабель OBD-II туго входил в разъем, и очень туго вытаскивался. Один раз тащил я его и вытащил вместе с желтой пластмассовой вставкой разъема авто, благо она нормально вытащилась из кабеля и также нормально вставилась на место. произошло это из-за сильно толстых перемычек, которые безжалостно были выкушены кусачками, теперь все нормально

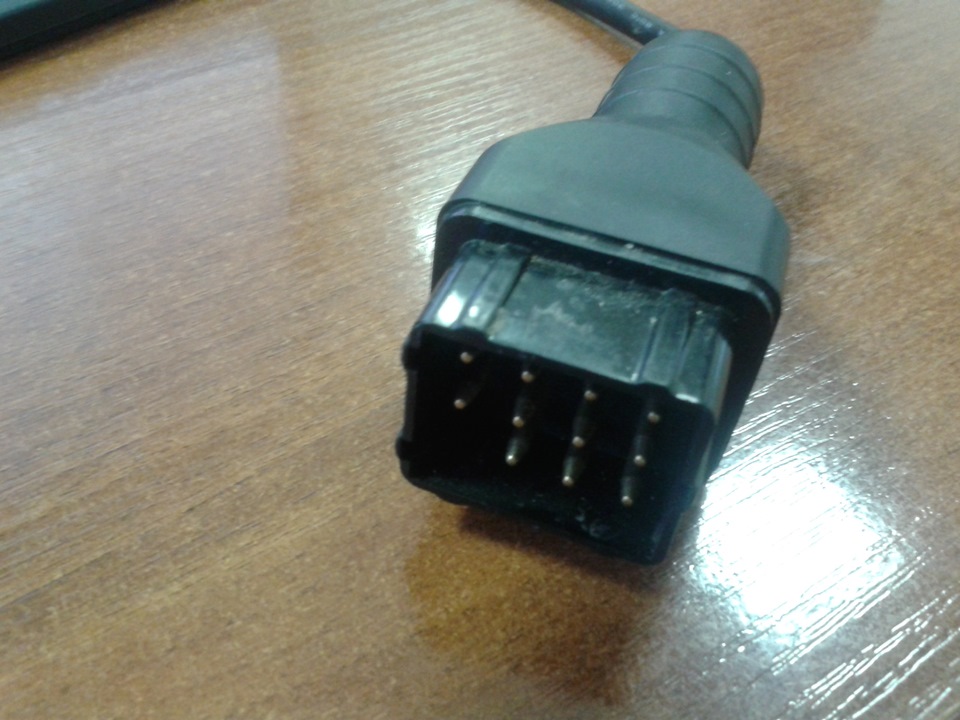

в комплекте шел еще вот такой 12 пиновый диагностический кабель

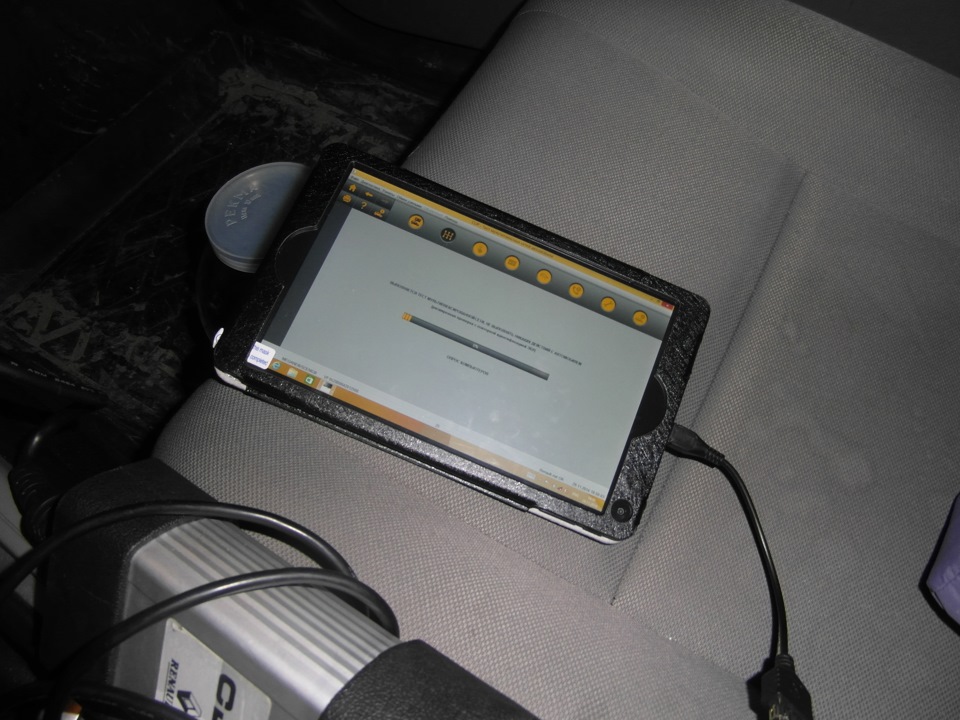

Со временем рабочий ноутбук у меня конфисковали в пользу руководства и стал вопрос о покупке собственного ноута. Т.к. в принципе он мне нужен был только для клипа искался максимально дешевый вариант. Тут как вариант возникла идея о покупке планшета на windows 8 (т.к. о покупке планшета думал, но немного другого формфактора) и подключении к нему клипа. Тут удачно друг загорелся покупкой планшета на виндовс и он закзал у китайцев VOYO A1 MINI, а я стал ждать вместе с ним, чтобы взять для экспериментов. Планшет пришел, я его взял поставил клип, подключил. заработал!

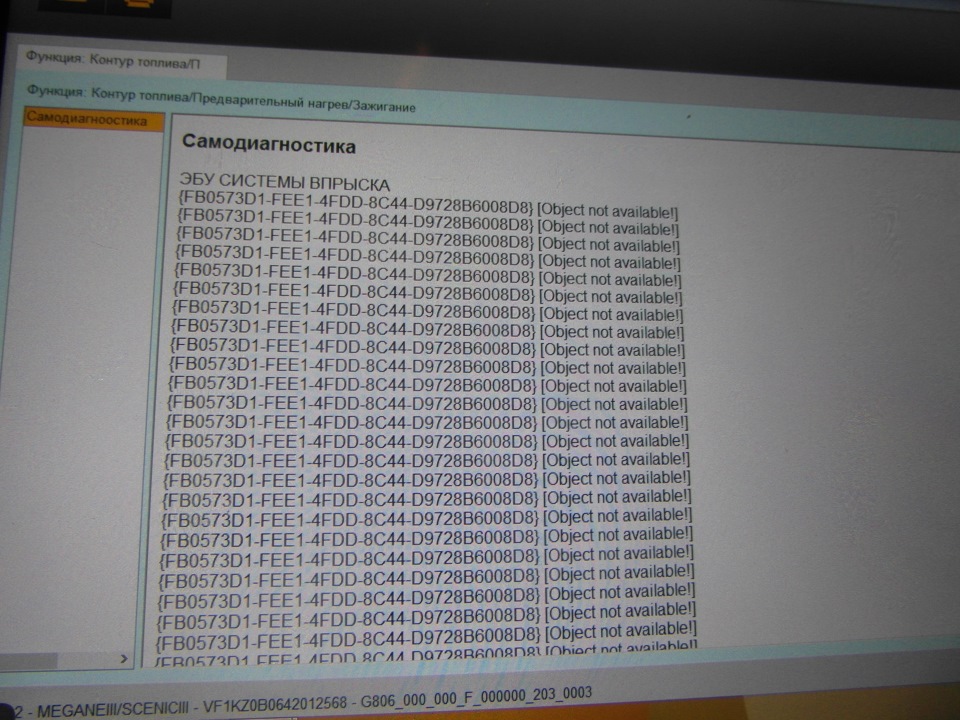

Но выплыл косяк, если выбирать диагностику по функции, то вместо параметров видим следующее
Что было побеждено установкой последней на тот момент версии ПО v145 (что повлияло, переустановка или версия ПО хз)
Renault CAN Clip
Не удержался, купил диагностический интерфейс. Нравится мне покопаться в электронике автомобился. А поскольку выбор этих приборов велик, то решил просто воспользоваться ссылкой, которую предоставил DaxxA. Вот она: ru.aliexpress.com/item/20…4.html?recommendVersion=1
Посылка из поднебесной прибыла на удивление быстро. 7 января был сделан и оплачен заказ, а 20-го она была уже в моих руках. Кстати, Почта России сделала очень удобный сервис для Android и iPhone для отлеживания посылок. Дважды приятно удивлен за такой короткий промежуток времени)
Итак, что же это такое я приобрел?) Интернет отвечает, что этот прибор предназначен для диагностики легковых автомобилей концерна Renault, от самых старых моделей до всех новых. И функции у него таковы:
Чтение/Стирание кодов ошибок.
Отображает всю информацию об автомобилях Renault.
Автоматическое тестирование всех компьютерных систем автомобилей Renault.
Программирование электронных блоков управления Renault.
Тестирование подушек безопасности Renault.
OBD тесты.
Доступ к технической документации.
Поддержка протокола CAN
Мультиплексное тестирование сети Renault.
Подключение ко всем электронным блокам управления, установленным на автомобиле.
Тесты исполнительных механизмов Renault.
Чтение live data (параметров датчиков в режиме реального времени).
Кодирование Renault.
Программирование Renault.
Адаптации Renault.
Перепрограммирование модулей.
В комплекте 2 кабеля от прибора к автомобилю, 1 кабель USB и ПО на DVDROM.
Мое любопытство на этом не закончилось, взяв отвертку в руки разобрал девайс на запчасти. Удивлен. Столько электронных компонентов я не ожидал увидеть внутри «Electrical interface», как было написано на посылке. К изготовлению платы, к качеству пайки, деталькам вообще никаких претензий, все выполнено очень и очень качественно. Что не скажешь, например, о корпусе и его сборке. И снова удивление! На одной из плат впаян BLUETOOTH модуль! Ничего подобного о его использовании в этом устройстве в интернетах я не находил! Как-нибудь надо порыться в поисковиках.
«За рулем» №12 2000 г. пишет.
Наряду с универсальным оборудованием, французы выпускают и специальные диагностические комплексы для своих автомобилей: «Клип» для «Рено» и «Проксию» для «Ситроена». «Клип» — на базе ноутбука (процессор Pentium-266), с набором для измерения физических величин и газоанализатором «Оптима». Все уложено в аккуратные пластиковые чемоданчики. «Проксия» — полностью оригинальная разработка. Мозг комплекса — переносной диагностический блок в ударопрочном корпусе с монохромным или — на заказ — цветным дисплеем. Для загрузки программного обеспечения или обмена данными достаточно просто вставить блок в консоль (провода не нужны), где находятся устройства для чтения компакт-дисков, дискет и смарт-карт. Кстати, «Клип» уже много лет продается в России — им оснащают фирменные станции «Рено».
На этом обзор железа закончен. На днях приступлю к созданию отдельного загрузочного диска Windows XP SP3 для ноутбука.
04/02/2015 Update.
Хочу поделиться установкой софта для CLIP. Было решение установить Win XP 32 бит на виртуальную машину от Win 8.1. То ли Win 8.1 в какой-то момент перекосило, то ли сама виртуалка встала криво, но заработала она неполноценно. Аппаратные возможности процессора по виртуализации стали выполняться только программно. Тем не менее был установлен Win XP и затем CLIP v145. И тут стало понятно, что эта виртуалка не умеет видеть USB порты. Снес. Скачал VitualBox от Oracle и снова все установил. К сожалению, эта виртуалка оказалась гораздо тормознее, времени ушло намного больше, но порты USB определяет. Виртуалка сообщила, что нашлось новое устройство «USB device». Автоматически драйвера не поставила. Снес с компьютера все, хотел поставить на одном жестком диске на разных разделах Win XP и Win 8.1. В силу ряда обстоятельств не подружились. Чисто для экперимента поставил просто Win XP. Нашел дистрибутив с наименьшими модификациями, но с драйверами AHCI. После подключения к автомобилю драйвера установились сами, CLIP заработал.
После включения в разъем автомобиля загораются 3 светодиода. Зеленый и красный на ISO и на недолгое время зеленый на CAN. После соединения прибора с USB загораются зеленый и красный светодиоды на CAN. Это если были правильно установлены драйверы! Далее, после того, как мультисеть автомобиля просканирована почему-то потухают светодиоды, относящиеся CAN, но соединение есть. Лампочка ABS на автомобиле моргает во время запроса информации.
Посидел около часа в автомобиле пока осваивал. Ну, в целом, работает глючно))) То одна часть, то другая часть мультисети автомобиля отваливаются. Порой и сама программа CLIP слетает. Конечно, все это может быть только в первый раз, но чудо ещё то) Тем не менее, не смотря ни на что, посмотрел все что есть в машине, потрогал, подиагностировал малость. Как будет время поставлю Win7 32 бита. Может на ней будет работать стабильнее.
Renault Can Clip RLT2002
Всем привет!
Купил, наконец-то, себе приборчик, очень нужный и незаменимый для автомобилей RENAULT!
Я хочу сказать пару слов, как выбирал я и на чём основывался при выборе, прежде всего для тех, кто собирается его приобрести.
Самый главный критерий выбора – не версия ПО, а чип на котором основана сборка. Большинство владельцев и не догадываются какой у них. Китайцы давно положили на Clip свой глаз и стали выпускать кучу различных сборок. Вот наглядное фото различий по внешнему виду (нашел хороший источник на просторах интернета) естественно и по качеству видно:
Самой стабильной и качественно сборкой – естественно будет оригинал (справа), но, я сомневаюсь что его кто-то будет брать, если конечно нет лишних пару тысяч у.е.
Хорошая копия, клон близкий к оригиналу на чипе RLT2002 (посреди)
Ну и дешёвый китайский клон ALLIANCE (слева )
Что скажу напоследок – читал отзывы, со своими функциями, вроде бы, справляются оба прибора (и последний, и предпоследний).
На некоторых источниках присутствуют такие отличия как: версия сканера CAN Clip ALLIANCE имеет ограниченную поддержку автомобилей марки Dacia (поддерживаются только модели Duster, LOGAN, SANDERO); функциональные возможности двух вариантов сканеров для марки Renault абсолютно идентичны, но при этом версия CAN Clip RLT 2002 имеет более стабильную связь с автомобилем.
Я выбрал на чипе RLT2002, буду осваивать))))
Спасибо за внимание, надеюсь статья была полезна!
(Цена за б/у)
CAN CLIP … чтоб его!
Не первый месяц испытываю проблемы с использованием чудо-прибора Renault Can Clip. Наверное скоро стану по нему специалистом))
Есть 2 новости, по традиции — одна хорошая, вторая плохая.
1) Хорошая — я разобрался с наиболее совместимым ПО, провел ряд экспериментов. Версия ПО Can Clip по сути ни на что не влияет, просто добавлена поддержка некоторых протоколов и ряд моделей авто. И некоторые изменения по перепрограммированию. Нас всё это не особо волнует. Чаще используем только чтение параметров ЭБУ.
В итоге собрал такую конфигурацию ПО.
Основная ОС — Windows 10 Pro 64bit
Гостевая ОС — Windows 8 Lite 32bit
Can Clip v173
Как тут понятно, я поставил Clip на виртуальную машину, дабы использовалась только для диагностики и не засорялась и не отваливались дрова. Работает очень быстро. Стоит ли раскрывать всех секретов по настройке гостевой ОС? есть некоторые нюансы, думаю пока воздержусь. В последнее время, на форумах и драйв2 появилась такая тенденция — не расскрывать всех секретов, типа авторские права, автор не разрешил пока пускать в массы и т.д. и т.п. Ну чтож, поступим также))
На изучение и настройку потратил кучу времени.
Заработало где-то наверное с попытки 20-й))
2) Плохая — при диагностике устройство «отваливается». Т.е. читает ВИН, все определяет как надо, но по завершению чтения выбивает ошибку «Периферийное устройство отключено. Проверьте подключение устройства» ошибка инициализации.
Несколько дней гуглил и шерстил интернет. И таких людей много у кого подобные проблемы. И каких только советов и мнений не начитался — сколько людей, столько и мнений. И порой выдают такие бредовые мнение, что авторам хочется плюнуть в лицо.
И в очередной раз я убедился — сам себе не поможешь, никто не поможет.
Я разобрался почему вылазит такая ошибка, почему не проходит обновление прошивок. Никто и никогда вам не раскроет этих секретов, к сожалению… Никто не хочет, чтобы у него отнимали его хлеб. Без обид…
Причину такого мозго%бства моего Can Clip я нашел, пока еще не устранил. Теперь хотя бы знаю в какую сторону копать. А ведь хотел покупать новый уже.
Software : Renault Can Clip v211 / Reprog v191 [ updated blog ]
Комментарии 268
Чтобы вносить изменения в блоки, которые придумали лягушатники.
а как просмотреть(открыть) не подскажите? и где-то читал что из него для ddt2000 базу делают, но как не находил.
КРАЙНЕ НЕ РЕКОМЕНДУЮ что то делать, если вы ваще не в теме, а то машина может превратится в насест для кур. Хотяяяя, чем больше вас таких инициативных тем выше у нас зарплата.
Да я просто на форуме читал, что делают базу для ddt200 из него вот интересно как если кто знает
Добрый день. Пользуюсь RLT2002. Обновил Clip до 196 версии, и комп перестал видеть сам датчик: при подключении через usb не ставит драйверы RLT2002 CAN и ISO (замена файлов из Patch rtl clone Board16.17-ON for RCC не помогает). В чем может быть проблема, подскажите, пожалуйста?
Проверит правильности распаковки патча на диск с, клип на с стоит в корне?
Проверит правильности распаковки патча на диск с, клип на с стоит в корне?
Патч поставился корректно. Clip запускается норм. При подключении датчика (сканера) к компу слышен звук подключения к usb. Система ищет драйверы, но через пару минут отказывает в установке драйвера (в предыдущих версиях такого не было). Датчик (сканер) виден как неизвестное устройство. При попытке принудительно поставить старые драйверы JCAE CAN и ISO система ругается
Проверит правильности распаковки патча на диск с, клип на с стоит в корне?
2. Видать, сама проблема кроется в последних версиях CLIP (старше 185). Выявил так: снес программу CLIP под ноль, установил версию 184 (версия, которая работает с RLT без каких-либо патчей), комп сразу увидел датчик и установил драйвера. Как только обновил CLIP до более высокой версии, комп перестал ставить драйвера (неизвестное устройство, отказ в установке, принудительная установка старых драйверов не помогает).
